Tivoli Audio PAL + Manual de usuario

Compact multilanguage

owner’s manual

PAL - Portable Audio Laboratory

WARNING

1. For your safety, keep the PAL a safe distance away from a naked

ﬂame, such as a lit candle.

2. The recommended operating temperature range for the PAL is 5

degrees C - 40 degrees C.

3. The 12-16VDC input is suited for operating the PAL in a boat or

camper using an optional 12VDC, 1A fused adaptor.

4. The apparatus shall not be exposed to dripping and splashing and

that no objects ﬁlled with liquids, such as vases, shall be placed on the

apparatus.

5. Attention: when the switch is in position OFF, the apparatus is still

in tension

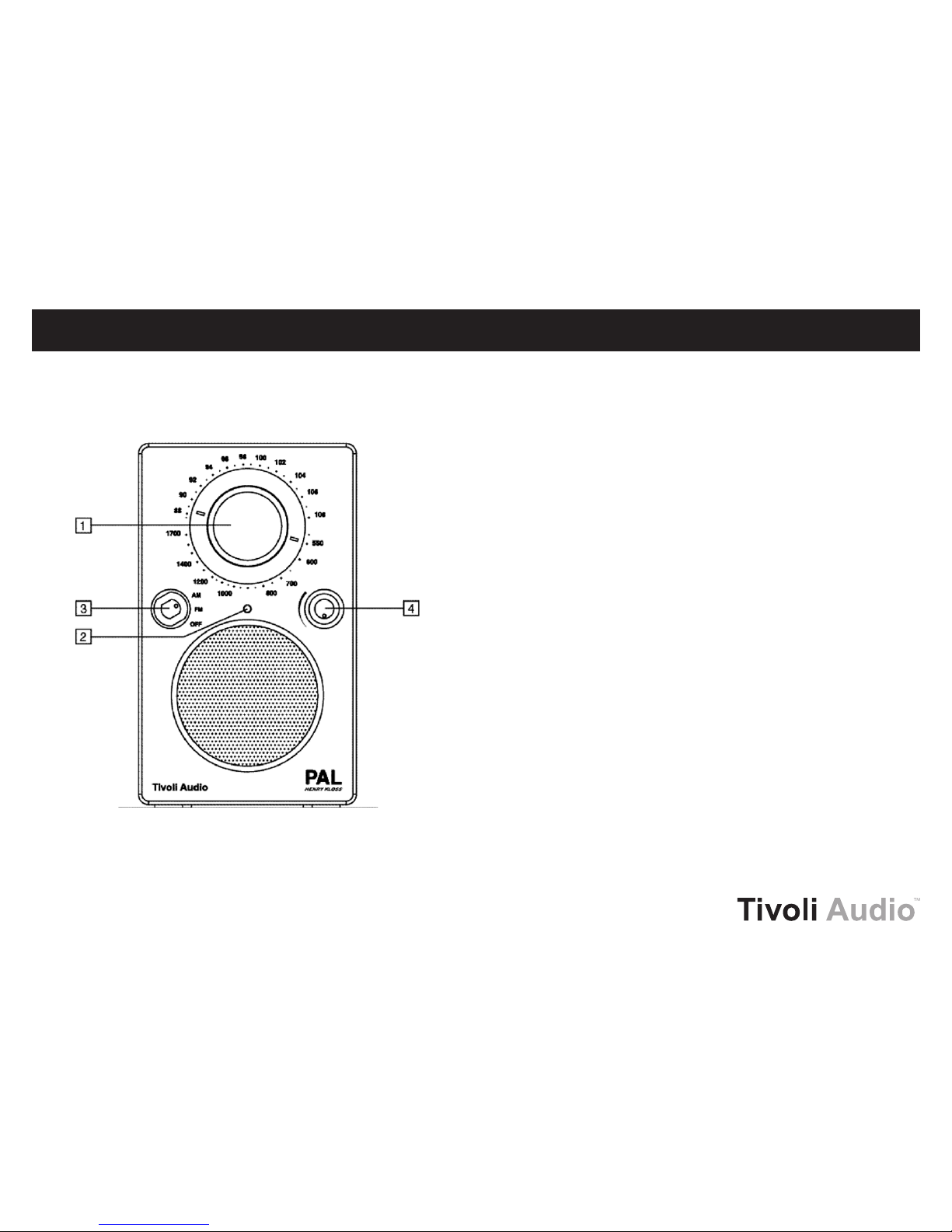

1. TUNING DIAL: Turn the analog dial to the right or to the left to

change the FM and AM frequency range. The 5:1 tuning gear ratio

provides easy, accurate tuning. The FM tuner’s Automatic Frequency

Control (AFC) locks on to the center of the station for lowest distortion

and best reception.

2. POWER INDICATOR: Indicates when the unit is on as well as the

charging mode and battery status. See the section marked “About the

battery pack”.

3. SOURCE KNOB: Turn the knob 1 click up to select the FM band or

2 clicks up to select the AM band.

4. VOLUME: Turn the volume knob up to increase the volume or

down to decrease the volume of the PAL’s speaker. Since the PAL is

portable, please be considerate of others around you when increasing

the volume level. This knob will also control the level of headphones

(not included) when connected.

PAL – Portable Audio Laboratory Guide to features: Front

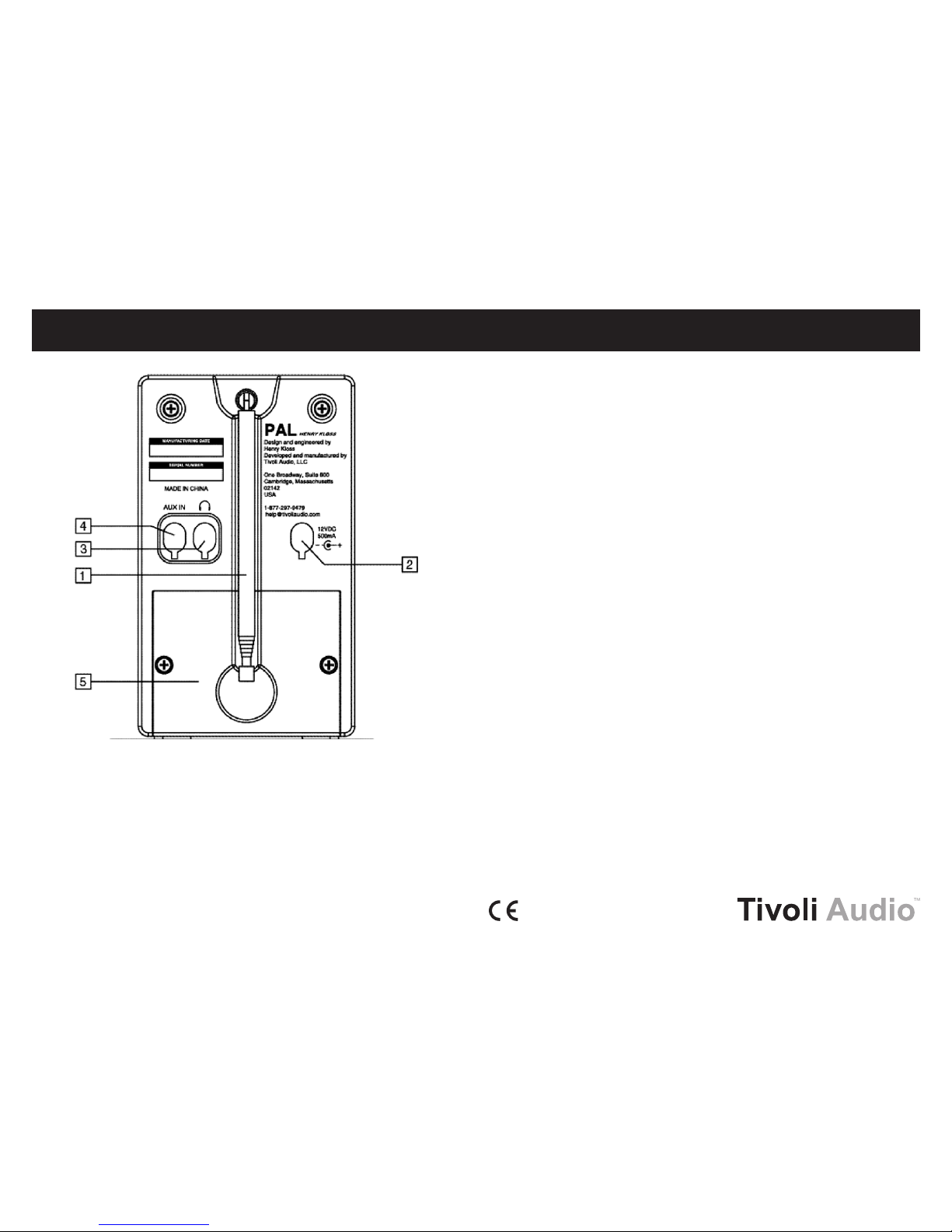

1. FM ANTENNA: When listening to FM, adjust this telescoping

antenna and position it for best reception. In strong FM signal

locations, reducing the antenna’s length may provide better reception.

When the unit is not in use or when listening to AM, keep the antenna

retracted to protect it. This antenna has no affect on AM reception. For

AM, rotate the PAL itself to align the internal antenna for improved

reception.

2. AC/DC INPUT: Use this input to operate the PAL using its included

AC power supply and to charge the battery, or use an optional DC

power supply. The connector is a 5.5mm/2.1mm center positive

connector. Keep the rubber plug inserted when this input is not in use.

3. HEADPHONE OUTPUT: Connect a headset to this stereo output

for private listening. The headphone volume will be controlled by the

PAL’s volume knob. Connecting a pair of headphones will mute the

PAL’s main speaker. This jack accepts a 1/8” stereo male mini plug. You

may also record from the PAL or use it as a high quality stereo tuner

by using this output. Keep the rubber plug inserted when this output

is not in use.

4. AUXILIARY INPUT: To hear audio from another device (such as a

portable CD or MP3 player) through the PAL’s main speaker, connect

the device’s audio output to this input. This jack accepts a 1/8” stereo

male mini plug. Note that you may need to adjust the volume level

differently for an auxiliary device than the level normally used for radio

listening. Keep the rubber plug inserted when this input is not in use.

5. BATTERY COMPARTMENT: Stores the Nickel-Metal-

Hydride battery pack. Do not load any other type of batteries in the

compartment.

PAL – Portable Audio Laboratory Guide to features: Back

1. DISQUE DE SYNTONIE: Tourner le disque vers la droite ou vers la

gauche pour varier la fréquence en FM et en AM. La démultiplication

5:1 permet d’effectuer la syntonie facilement et de façon précise.

L’Automatic Frequency Control (AFC) du syntoniseur FM saisit le point

central de l’intervalle des fréquences de la station, en réduisant ainsi

au minimum la distorsion et en autorisant la réception.

2. INDICATEUR D’ALIMENTATION: Il indique quand l’appareil est

allumé, ainsi que le mode de rechargement et l’état des piles. Voir le

paragraphe “Informations sur le groupe de piles”.

3. BOUTON SOURCE: Tourner le bouton respectivement d’un cran

ou de deux crans vers le haut pour sélectionner la bande FM ou la

bande AM.

4. VOLUME: Tourner le bouton du volume respectivement vers le haut

ou vers le bas pour augmenter ou diminuer le volume du haut-parleur

du PAL. Puisque le PAL est portatif, éviter de déranger les personnes

présentes en augmentant trop le volume. Ce bouton permet de régler

également le niveau du volume dans le casque (non fourni avec

l’appareil) quand celui-ci est raccordé à l’appareil.

PAL – Portable Audio Laboratory Guide des fonctions: Partie avant

1. ANTENNE FM: Lorsque l’on écoute une station FM, tourner

judicieusement cette antenne télescopique pour avoir la meilleure

réception. Dans les lieux où le signal FM est fort, la réception générale est

améliorée en réduisant la longueur de l’antenne. Lorsque l’appareil n’est pas

utilisé ou que l’on écoute des stations en AM, laisser l’antenne en position

rentrée pour éviter de l’abîmer accidentellement. Cette antenne n’a aucun

effet sur la réception en AM. Pour améliorer la réception lorsque l’on écoute

des stations en AM, tourner le PAL pour orienter judicieusement l’antenne

intérieure.

2. ENTREE C.A. /C.C.: Utiliser cette entrée pour faire fonctionner le PAL

avec son alimentateur c.a. fourni avec l’appareil et pour recharger la pile,

ou utiliser un alimentateur c.c. fourni en option. Le connecteur est positif

centré 5,5 mm/2,1 mm. Laisser le bouchon en caoutchouc inséré lorsque

cette entrée n’est pas utilisée.

3. SORTIE DU CASQUE: Raccorder un casque à cette sortie stéréo

pour l’écoute discrète. Le réglage du volume du casque peut être effectué

en agissant sur le bouton du volume du PAL. Lorsque l’on branche un

casque, le haut-parleur principal du PAL est neutralisé. Cette prise à jack

est compatible avec une ﬁche mini stéréo de 1/8”. Cette sortie permet

également d’enregistrer à partir du PAL ou d’utiliser l’appareil en tant que

syntoniseur stéréo de haute qualité. Laisser le bouchon en caoutchouc

inséré lorsque cette sortie n’est pas utilisée.

4. ENTREE AUXILIAIRE (AUX IN): Pour écouter le signal audio

provenant d’un autre dispositif (par exemple: un lecteur de CD ou de

ﬁchiers MP3 portatif) avec le haut-parleur principal du PAL, raccorder la

sortie audio du dispositif à cette entrée. Cette prise à jack est compatible

avec une ﬁche mini stéréo de 1/8”. Prendre note que, lorsque l’on prélève le

signal audio d’un dispositif auxiliaire, il peut s’avérer nécessaire de réduire

ou d’augmenter le volume par rapport au niveau normalement utilisé pour

l’écoute de la radio. Laisser le bouchon en caoutchouc inséré lorsque cette

entrée n’est pas utilisée.

5. LOGEMENT DE LA PILE: Pour l’installation du groupe de piles nickel-

hydrure métallique. Ne pas insérer d’autres types de piles dans cette loge.

PAL – Portable Audio Laboratory Guide des fonctions: Partie arrière

1. SENDERSUCHER: Drehen Sie diesen Regler nach links oder

rechts, um im Frequenzbereich FM und AM nach Sendern zu suchen.

Das Abstimmungsverhältnis 5:1 gewährleistet eine einfache und

genaue Abstimmung. Die automatische FM-Frequenzkontrolle (ACF)

stimmt das Gerät für einen optimalen, verzerrungsfreien Empfang auf

die Mitte der Senderfrequenz ab.

2. LED “STROMVERSORGUNG”: Diese Kontrolleuchte leuchtet

bei Einschaltung des Geräts sowie im Status “Batterieladung“ und

“Batteriebetrieb” auf (siehe Abschnitt “Batteriesatz”).

3. WAHLSCHALTER: Zur Einstellung auf die Bandbereiche FM (Pos.

1) und AM (Pos. 2).

4. LAUTSTÄRKE: Drehen Sie den Lautstärkeregler zur Steigerung

der Lautstärke nach rechts und zur Reduzierung der Lautstärke

nach links. Da es sich um ein tragbares Gerät handelt, sollten Sie die

Lautstärke so einstellen, daß niemand gestört wird. Der Regler dient

ebenfalls zur Einstellung der Lautstärke eines evtl. angeschlossenen

Kopfhörers (Sonderzubehör

PAL – Portable Audio Laboratory Funktionen: Frontseite des Geräts

1. FM-ANTENNE: Richten Sie diese ausziehbare Antenne zur genauen

Abstimmung im FM-Bandbereich aus. In Gegenden mit starkem FM-

Signal könnten Sie einen besseren Empfang erzielen, wenn Sie die

Antenne nicht ganz ausziehen. Wenn das Gerät ausgeschaltet ist oder

auf den AM-Bereich eingestellt ist, sollten Sie die Antenne einziehen, so

daß sie gut geschützt ist. Die Ausrichtung der Antenne hat keinen Einﬂuß

auf den Empfang im AM-Bereich. Zur Abstimmung im AM-Bandbereich

können Sie das Gerät selbst auf die beste Empfangsposition drehen, da

die AM-Antenne im Gerät eingebaut ist.

2. EINGANG WS/GLS: Zum Anschluß des zum Gerät gehörenden

Ws-Netzgerätes sowie zum Laden der Batterie oder zum Anschluß eines

Gls-Netzgerätes (Sonderzubehör). Steckverbinder: 5,5 mm / 2,1 mm,

positiver Pol mittig. Lassen Sie den Gummistöpsel eingesteckt, wenn

dieser Eingang nicht benutzt wird.

3. KOPFHÖRERAUSGANG: Stereoausgang zum Anschluß

eines Kopfhörers. Die Lautstärke des Kopfhörers wird über den

Lautstärkeregler des Geräts (4) geregelt. Bei Anschluß eines Kopfhörers

wird der Lautsprecher des Geräts automatisch abgeschaltet. Der

Ausgang ist für 1/8“-Stereo-Ministecker ausgelegt. Sie können den

Ausgang auch für Direktaufnahmen vom Gerät oder zum Anschluß des

Radioteils des Geräts an eine Heim-Hi-Fi-Anlage benutzen. Lassen Sie

den Gummistöpsel eingesteckt, wenn dieser Ausgang nicht benutzt

wird.

4. HILFSEINGANG: Benutzen Sie diesen Eingang zum Anschluß

externer Audiogeräte (tragbarer CD- oder MP3-Player) an den

Lautsprecher des Geräts. Der Eingang ist für 1/8”-Stereo-Ministecker

ausgelegt. Beachten Sie, daß Sie die Lautstärke bei Anschluß eines

externer Audiogeräts möglicherweise anders als beim Radiohören über

das Gerät regeln müssen. Lassen Sie den Gummistöpsel eingesteckt,

wenn dieser Eingang nicht benutzt wird.

5. BATTERIEFACH: Zur Aufnahme von Nickel-Metall-Batterien.

Setzen Sie keine anderen Batterien ein.

PAL – Portable Audio Laboratory Funktionen: Rückseite des Geräts

1. DISCO DI SINTONIA: ruotare il disco verso destra o verso sinistra

per variare la frequenza in FM e in AM. La demoltiplica 5:1 consente

di effettuare la sintonia agevolmente e con precisione . L’Automatic

Frequency Control (AFC) del sintonizzatore FM aggancia il punto

centrale dell’intervallo di frequenze della stazione, riducendo al

minimo la distorsione e ottimizzando la ricezione.

2. INDICATORE DI ALIMENTAZIONE: indica quando

l’apparecchio è acceso, nonché la modalità di ricarica e lo stato delle

batterie. Vedere il paragrafo intitolato “Informazioni sul gruppo

batterie”.

3. MANOPOLA SORGENTE: Ruotare la manopola di uno scatto

(rispett.: due scatti) verso l’alto per selezionare la banda FM (rispett.:

la banda AM).

4. VOLUME: ruotare la manopola del volume verso l’alto (rispett.:

verso il basso) per aumentare (rispett.: diminuire) il volume

dell’altoparlante del PAL. Poiché il PAL è portatile, evitare di arrecare

disturbo alle persone presenti aumentando eccessivamente il volume .

Questa manopola consente di regolare anche il livello del volume nella

cufﬁa (non in dotazione) quando essa viene collegata.

PAL – Portable Audio Laboratory Guida alle funzioni: parte anteriore

1. ANTENNA FM: quando si ascolta una stazione FM, orientare

opportunamente questa antenna telescopica per avere la migliore

ricezione. Nelle località in cui il segnale FM è forte, la ricezione in genere

migliora riducendo la lunghezza dell’antenna. Quando l’apparecchio non

viene utilizzato o quando si ascoltano stazioni in AM, tenere l’antenna in

posizione retratta per evitare che venga danneggiata accidentalmente.

Questa antenna non ha alcun effetto sulla ricezione in AM. Per migliorare

la ricezione quando si ascoltano stazioni AM, ruotare il PAL per orientare

opportunamente l’antenna interna.

2. INGRESSO C.A. /C.C. : Utilizzare questo ingresso per far funzionare

il PAL con il suo alimentatore c.a. in dotazione e per ricaricare la batteria,

o utilizzare un alimentatore c.c. opzionale. Il connettore è di tipo positivo

centrato 5,5 mm/2,1 mm. Tenere il tappo di gomma inserito quando questo

ingresso non viene utilizzato.

3. USCITA CUFFIA: collegare una cufﬁa a questa uscita stereo per

un ascolto discreto. La regolazione del volume della cufﬁa può essere

effettuata agendo sulla manopola del volume del PAL. Quando si collega

una cufﬁa, l’altoparlante principale del PAL viene disattivato. Questa presa

a jack è compatibile con uno spinotto mini stereo da 1/8”. Mediante questa

uscita, è anche possibile registrare dal PAL, o utilizzare l’apparecchio come

sintonizzatore stereo di alta qualità. Tenere il tappo di gomma inserito

quando questa uscita non viene utilizzata.

4. INGRESSO AUSILIARIO (AUX IN): Per ascoltare il segnale audio

proveniente da un altro dispositivo (per esempio: un riproduttore di CD o

di ﬁle MP3 portatile) tramite l’altoparlante principale del PAL, collegare

l’uscita audio del dispositivo a questo ingresso. Questa presa a jack è

compatibile con uno spinotto mini stereo da 1/8”. Si noti che, quando si

preleva il segnale audio da un dispositivo ausiliario, può essere necessario

ridurre o aumentare il volume rispetto al livello utilizzato normalmente

per l’ascolto della radio. Tenere inserito il tappo di gomma quando questo

ingresso non viene utilizzato.

5. VANO BATTERIA: per l’installazione del gruppo batterie nichel-idruro

metallico. Non inserire altri tipi di batterie in questo vano.

PAL – Portable Audio Laboratory Guida alle funzioni: parte posteriore

1. SINTONIA: Gire o botão para a direita ou esquerda alternando

assim entre frequências AM ou FM. O sistema de sintonia de alta

precisão 5:1 permite uma fácil e eﬁcaz sintonia. O controlo automático

de frequências FM (AFC) isolará o sinal de forma a proporcionar uma

excelente recepção diminuíndo as distorções de sinal.

2. ON/OFF: Indica se o aparelho está ligado como também o modo

de carga e estado da bateria. Favor consultar a secção “Sobre o pack

da Bateria”.

3. SELECTOR DE FONTE: Gire o botão para cima um “click”

seleccionando assim a banda FM. Faça o mesmo para a banda AM,

girando o botão dois “clicks” para cima.

4. VOLUME: Gire o botão de volume para cima para aumentar o

volume de som do altifalante. Faça o mesmo mas desta vez para baixo

diminuindo assim, o volume de som do mesmo.

PAL – Portable Audio Laboratory Guia de características: Painel frontal

Otros manuales para PAL +

Tabla de contenidos

Idiomas:

Otros manuales de Radio de Tivoli Audio

Tivoli Audio

Tivoli Audio MODEL ONE Manual de usuario

Tivoli Audio

Tivoli Audio ONE BT Manual de usuario

Tivoli Audio

Tivoli Audio ISONGBOOK Manual de usuario

Tivoli Audio

Tivoli Audio ONE Manual de usuario

Tivoli Audio

Tivoli Audio MODEL ONE Manual de usuario

Tivoli Audio

Tivoli Audio PAL Portable Audio Laboratory Manual de usuario

Tivoli Audio

Tivoli Audio ALBERGO+ Manual de usuario

Tivoli Audio

Tivoli Audio ONE Manual de usuario

Tivoli Audio

Tivoli Audio The Connector Manual de usuario

Tivoli Audio

Tivoli Audio ONE BT Manual de usuario

Tivoli Audio

Tivoli Audio ONE Manual de usuario

Tivoli Audio

Tivoli Audio NetWorks Speaker Manual de usuario

Tivoli Audio

Tivoli Audio Music System Home Generation 2 Manual de usuario

Tivoli Audio

Tivoli Audio PAL BT Manual de usuario

Tivoli Audio

Tivoli Audio MODEL ONE Manual de usuario

Tivoli Audio

Tivoli Audio AM/FM radio Manual de usuario

Tivoli Audio

Tivoli Audio Model Two Manual de usuario

Tivoli Audio

Tivoli Audio ONE+ Manual de usuario

Tivoli Audio

Tivoli Audio PAL BT Manual de usuario

Tivoli Audio

Tivoli Audio NetWorks Speaker Manual de usuario

Tivoli Audio

Tivoli Audio NetWorks Speaker Manual de usuario

Tivoli Audio

Tivoli Audio SongBook Manual de usuario

Tivoli Audio

Tivoli Audio SongBook Manual de usuario

Tivoli Audio

Tivoli Audio ONE+ Manual de usuario

Manuales populares de Radio de otras marcas

EisSound

EisSound KBSound iSelect Manual de usuario

Midland

Midland 1001LWX Manual de usuario

Konig

Konig HAV-SR41 Manual de usuario

Roberts

Roberts exprssion Manual de usuario

VDigi

VDigi DD3.0 Manual de usuario

Radio Shack

Radio Shack 21-1863 Manual de usuario

Roberts

Roberts Stream 207 Manual de usuario

Sony

Sony Walkman SRF-M97 Manual de usuario

Stanley

Stanley FatMax FMC770 Manual de usuario

auna

auna DAB-Radio 10026947 Manual de usuario

SOUNDMASTER

SOUNDMASTER UR190 Manual de usuario

HYT

HYT TC-320 Manual de usuario

auna multimedia

auna multimedia Yellowstone 10026851 Manual de usuario

B-Tech

B-Tech GMRS-V2 Manual de usuario

Weierwei

Weierwei VEV-V8 Manual de usuario

SOUNDMASTER

SOUNDMASTER DAB750 Manual de usuario

Telefunken

Telefunken TF-1505 Manual de usuario

Makita

Makita LXRM03 Manual de usuario
