Timberk T-SF1601RC Manual de usuario

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

INSTRUCTION MANUAL

ІНСТРУКЦІЯ ЗЕКСПЛУАТАЦІЇ

ПАЙДАЛАНУ ЖӨНІНДЕГІ НҰСҚАУЛЫҚ

RU НАПОЛЬНЫЙ ВЕНТИЛЯТОР................................................................2

ENG STAND FAN..............................................................................................10

UA ПІДЛОГОВИЙ ВЕНТИЛЯТОР ................................................................17

KZ ЕДЕНҮСТІ ЖЕЛДЕТКІШ .........................................................................25

T-SF1601RC

IM2021

Уважаемый покупатель!

Благодарим Вас за удачный выбор и приобретение напольного вентилятора.. Он

прослужит Вам долго.

1. ВАЖНАЯ ИНФОРМАЦИЯ

Просим внимательно ознакомиться с руководством по эксплуатации перед

использованием прибора. В данном руководстве по эксплуатации содержится

важная информация, касающаяся Вашей безопасности, а также рекомендации по

правильному использованию прибора и уходу за ним. Сохраните руководство по

эксплуатации вместе с гарантийным талоном, кассовым чеком, по возможности,

картонной коробкой и упаковочным материалом. В данном руководстве по

эксплуатации описываются разные виды данного типа устройства.

Приобретенный Вами прибор может несколько отличаться от описанного в

руководстве, что не влияет на способы использования и эксплуатации.

Производитель оставляет за собой право без дополнительного уведомления

вносить незначительные изменения в конструкцию изделия, кардинально не

влияющие на его безопасность, работоспособность и функциональность. В

тексте и цифровых обозначениях данной инструкции могут быть допущены

опечатки.

ВНИМАНИЕ!

Важные меры предосторожности и инструкции, содержащиеся в данном

руководстве, не включают всех возможных режимов и ситуаций, которые могут

встречаться. Изготовитель не несет ответственности в случае повреждения

прибора или его отдельных частей во время транспортировки, в результате

неправильной установки, в результате колебаний напряжения, а также в случае,

если какая-либо часть прибора была изменена или модифицирована.

ПРИМЕЧАНИЕ

На изделии присутствует этикетка, на которой указаны все необходимые

технические данные и другая полезная информация о приборе. Используйте

прибор только по назначению, указанному в данном руководстве.

2. МЕРЫ ПРЕДОСТОРОЖНОСТИ

При использовании прибора, необходимо соблюдать ряд мер предосторожности.

Неправильная эксплуатация в силу игнорирования мер предосторожности может

привести к причинению вреда здоровью пользователя и других людей, а также

нанесению ущерба их имуществу.

Внимательно прочитайте Руководство по

эксплуатации и сохраните его в качестве

справочного материала.

IM2021

Неправильное обращение с прибором может

привести к его поломке и причинить вред

пользователю.

Перед первоначальным включением проверьте,

соответствуют ли технические характеристики,

указанные на изделии, параметрам электросети.

Использовать только в бытовых целях в

соответствии с данным Руководством по

эксплуатации. Прибор не предназначен для

промышленного применения.

Не использовать вне помещений и в условиях

повышенной влажности.

Прибор не предназначен для использования

лицами (включая детей) с пониженными

физическими, сенсорными или умственными

способностями или при отсутствии у них

жизненного опыта или знаний, если они не

находятся под присмотром или не

проинструктированы об использовании прибора

лицом, ответственным за их безопасность.

Этот прибор может использоваться детьми в

возрасте от 8 лет и старше, а также лицами с

ограниченными физическими, сенсорными или

умственными способностями, если они прошли

контроль или инструктаж по безопасному

использованию прибора и, если они понимают

связанные с этим опасности. Уборка и

техническое обслуживание не должны

производиться детьми, если они не старше 8 лет

и не находятся под присмотром взрослых.

Дети должны находиться под присмотром для

недопущения игр с прибором.

Всегда отключайте устройство от электросети

перед очисткой, или если Вы его не используете.

IM2021

Во избежание поражения электрическим током и

возгорания, не погружайте прибор в воду или

другие жидкости. Если это произошло, НЕ

БЕРИТЕСЬ за изделие, немедленно отключите

его от электросети и обратитесь в Сервисный

центр для проверки.

Не пользуйтесь устройством в ванных комнатах

и около воды.

Не располагайте прибор вблизи источников

тепла.

Не оставляйте включенный прибор без

присмотра.

Не используйте принадлежности, не входящие в

комплект поставки.

При повреждении шнура питания его замену, во

избежание опасности, должны производить

изготовитель, сервисная служба или подобный

квалифицированный персонал.

Следите, чтобы шнур питания не касался острых

кромок и горячих поверхностей.

Не тяните за шнур питания, не перекручивайте и

не наматывайте его вокруг корпуса устройства.

Избегайте контакта с движущимися частями

прибора. Не просовывайте карандаши или

другие предметы через защитную сетку

работающего вентилятора.

Не включайте вентилятор без установленных

защитных сеток.

Убедиться, что вентилятор отключен от сети

питания перед удалением защитной сетки.

Не пытайтесь самостоятельно ремонтировать

прибор или заменять какие-либо детали. При

обнаружении неполадок обращайтесь в

ближайший Сервисный центр.

IM2021

Если изделие некоторое время находилось при

температуре ниже 0ºC, перед включением его

следует выдержать в комнатных условиях не

менее 2 часов.

Производитель оставляет за собой право без

дополнительного уведомления вносить

незначительные изменения в конструкцию

изделия, кардинально не влияющие на его

безопасность, работоспособность и

функциональность.

3. НАЗНАЧЕНИЕ ПРИБОРА

Прибор предназначен для циркуляции воздуха в помещении.

4. РАБОЧИЕ ХАРАКТЕРИСТИКИ

Технические характеристики

Технические характеристики прибора приведены в таблице 1.

Таблица 1

Наименование

Ед. изм.

Технические

параметры

Диаметр

" / см

16 / 40

Мощность

Вт

Напряжение / частота

В/ Гц

220-240~/ 50

Класс электрозащиты

Класс II

Вес нетто

кг

2.5

Размеры прибора (ШхГхВ)

мм

520x520x1250

IM2021

5. ОПИСАНИЕ ПРИБОРА

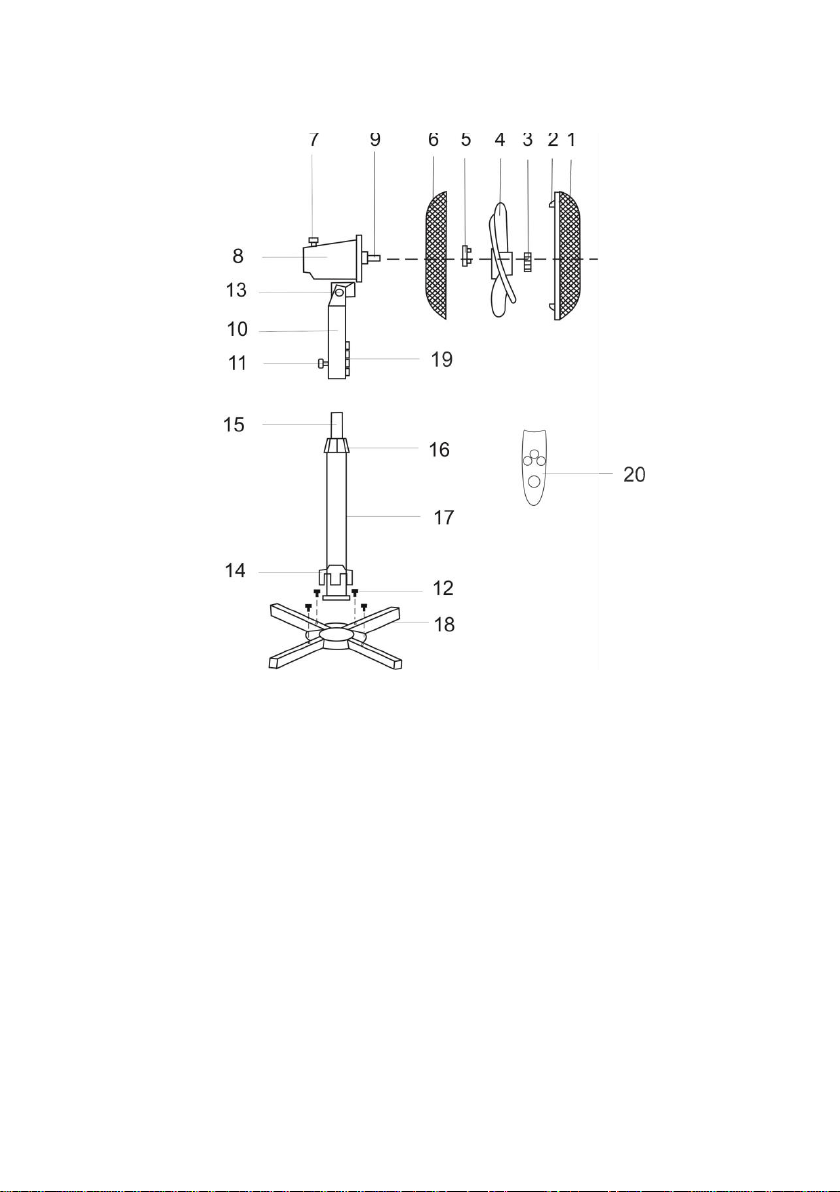

Рисунок 1*

*Изображение приведено в качестве справочной информации и может

отличаться от реального прибора

1. Передняя защитная сетка

2. Фиксаторы сетки

3. Гайка крепления лопастей

4. Лопасти

5. Гайка крепления задней сетки

6. Задняя защитная сетка

7. Кнопка включения режима поворота

8. Электродвигатель

9. Вал

10. Блок управления

11. Винт В

12. Винт

13. Винт регулировки наклона

14. Декоративная накладка

IM2021

15. Выдвижная штанга

16. Зажим стойки

17. Стойка

18. База

19. Панель управления

20. Пульт управления

6. КОМПЛЕКТ ПОСТАВКИ

1. Вентилятор - 1 шт.

2. Руководство по эксплуатации - 1 шт.

3. Гарантийный талон - 1 шт.

4. Упаковка - 1 шт.

5. Пульт управления - 1 шт.

7. СБОРКА ВЕНТИЛЯТОРА

Вентилятор поставляется в разобранном виде. Перед началом сборки

убедитесь, что комплект поставки полный и комплектующие не повреждены.

Не подключайте прибор к электросети, предварительно полностью не собрав

его.

Установите стойку на основание и закрепите винтами (в комплекте).

Наденьте декоративную накладку и опустите ее на основание. Выдвиньте штангу

на желаемую длину, установите зажим на место и затяните его.

Установите электродвигатель и блок управления на штангу и закрепите винтом

В.

Отвинтите фиксирующие гайки: лопастей - по часовой стрелке, а задней сетки -

против часовой стрелки, и снимите их с вала вентилятора.

Наденьте заднюю сетку на вал вентилятора.

Накрутите на вал гайку задней сетки и затяните ее.

Установите лопасти на вал так, чтобы они достали до фиксатора.

Чтобы зафиксировать их, затяните фиксирующую гайку лопастей против

часовой стрелки.

Совместите переднюю и заднюю сетки, скрепив их с помощью фиксаторов.

Зафиксируйте угол наклона вентилятора винтом.

Вентилятор готов к работе.

IM2021

8. РАБОТА

Ставьте вентилятор только на сухую ровную и устойчивую поверхность.

КНОПКИ

ON/SPEED-кнопка включения вентилятора/кнопка

переключения скорости вращения лопастей.

Чтобы установить необходимую скорость, нажмите кнопку

нужное количество раз: минимальная скорость-активируется при

включении вентилятора, средняя скорость-2 нажатия,

максимальная скорость-3 нажатия.

OFF –кнопка выключения вентилятора.

СВЕТОВЫЕ ИНДИКАТОРЫ:

0,5h...4h–программирование времени отключения

вентилятора;

HIGH –максимальная скорость вращения;

MED –средняя скорость вращения;

LOW –минимальная скорость вращения;

ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПДУ)

Управление и выбор режимов работы вентилятора можно

осуществлять как с контрольной панели вентилятора, так и с

ПДУ:

ON/SPEED-кнопка включения вентилятора/кнопка

переключения скорости вращения лопастей. Чтобы установить

необходимую скорость, нажмите кнопку нужное количество раз.

OFF –кнопка выключения вентилятора.

Mode –кнопка задает режим работы вентилятора. При

включении вентилятора, он изначально работает в режиме

«normal». Последующее нажатие меняет режим на «nature»и

«sleep».

Normal –воздушный поток постоянной интенсивности;

Nature–интенсивное волнообразное изменение воздушного

потока;

Sleep –волнообразное изменение воздушного потока. В этом

режиме сначала вентилятор работает 30 минут на

максимальной скорости, затем 30 минут на средней, после чего переключается

на постоянную минимальную скорость.

Timer –кнопка установки времени работы вентилятора; максимальное время

составляет 7,5 часов; каждое нажатие добавляет 0,5 часа работы. Допустим,

вы захотели установить время работы равное 5,5 часам. Вам надо действовать

следующим образом: Нажмите клавишу “Timer ” нужное количество раз, на

панели последовательно загорятся индикаторы: 0,5ч, 1ч, 4ч, т.е. установлено

5,5 часов работы.

IM2021

ПРИМЕЧАНИЕ: Пульт работает от двух батареек типа ААА 1,5V. Батарейки для

ПДУ в комплект не входят.

9. ОЧИСТКА И УХОД

Перед очисткой и при необходимости снятия защитной сетки обязательно

отключайте прибор от электросети.

Протрите защитную сетку, лопасти, стойку и основание влажной мягкой тканью

и затем вытрите насухо.

Не используйте абразивные чистящие средства.

10. ХРАНЕНИЕ

Храните изделие при нормальных условиях в сухом помещении.

11. УТИЛИЗАЦИЯ, СРОК СЛУЖБЫ, ГАРАНТИЙНЫЙ СРОК

Данный символ на изделии, упаковке и/или сопроводительной

документации означает, что использованные электрические и

электронные изделия не должны выбрасываться вместе с обычными

бытовыми отходами. Их следует сдавать в специализированные пункты

приема.

Для получения дополнительной информации о существующих системах сбора

отходов обратитесь к местным органам власти.

Правильная утилизация поможет сберечь ценные ресурсы и предотвратить

возможное негативное влияние на здоровье людей и состояние окружающей

среды, которое может возникнуть в результате неправильного обращения с

отходами.

IM2021

Dear customer!

We thank you for your wise choice and for a purchase of a stand fan. It will serve you

for a long time.

1. IMPORTANT INFORMATION

Please, read this manual before using the device. This manual contains important

information regarding your safety, as well as recommendations concerning the correct

use and maintenance of this appliance. Keep this manual together with a warranty

card, cash register receipt and, if possible, carton and packaging material. This

instruction manual describes different types of this device. The device you purchased

may differ slightly from the description in the manual, which does not affect the

methods of use and operation. The manufacturer reserves the right to make minor

changes to the device without additional notice which is not fundamentally affect its

safety, performance and functionality. There may be some misprints in text and digital

notations in the present manual.

IMPORTANT!

Important safeguards and descriptions contained in this manual do not include all

possible situations that you may experience using the device. The manufacturer is not

responsible for damage of the appliance or its parts during transportation, as a result of

incorrect installation or voltage fluctuations, as well as when any part of the appliance

has been changed or modified.

NOTE

There is a label on the device which has all the necessary technical data and other

useful information about the device. Use the appliance only for the purpose specified in

this manual.

2. SAFEGUARDS

When using an electric stand fan, a number of safety precautions must be observed.

Improper operation by ignoring safety precautions can result in damage to the health of

the user and other people, as well as damage to their property.

Important safeguards. read carefully and keep for

future reference.

Incorrect operation and improper handling can lead

to malfunction of the appliance and injuries to the

user.

Before connecting the appliance for the first time

check that voltage indicated on the rating label

corresponds to the mains voltage in your home.

Tabla de contenidos

Idiomas:

Otros manuales de Admirador de Timberk

Timberk

Timberk T-SF1601 Manual de usuario

Timberk

Timberk T-SF1603 Manual de usuario

Timberk

Timberk T-DF422 Manual de usuario

Timberk

Timberk T-DF901 Manual de usuario

Timberk

Timberk T-DF1202 Manual de usuario

Timberk

Timberk T-SF1604RC Manual de usuario

Timberk

Timberk T-DF601 Manual de usuario

Timberk

Timberk T-SF1603RC Manual de usuario

Timberk

Timberk T-SF1602 Manual de usuario

Timberk

Timberk T-DF421 Manual de usuario

Timberk

Timberk TEF F16 FH2 Manual de usuario

Timberk

Timberk TEF W06 WC2 Manual de usuario

Timberk

Timberk T-DF1201 Manual de usuario

Timberk

Timberk T-SF1604 Manual de usuario

Timberk

Timberk TEF T16 TC3 Manual de usuario

Timberk

Timberk TEF F12 FC3-2 Manual de usuario

Timberk

Timberk TEF T16 TM4 Manual de usuario

Timberk

Timberk TEF F4 FN5 W Manual de usuario

Timberk

Timberk T-SF1605RC Manual de usuario

Timberk

Timberk T-SF1201 Manual de usuario

Timberk

Timberk T-SF1602RC Manual de usuario

Manuales populares de Admirador de otras marcas

ELTA FANS

ELTA FANS H03VV-F Manual de usuario

Hunter

Hunter 20714 Manual de instrucciones

Emerson

Emerson CARRERA VERANDA CF542ORB00 Manual de usuario

Hunter

Hunter Caraway Manual de instrucciones

Panasonic

Panasonic FV-15NLFS1 Manual de usuario

Kompernass

Kompernass KH 1150 Manual de usuario

VES

VES FALA100/12V/TR Manual de usuario

Vertiv

Vertiv Liebert DCD Manual de usuario

Westinghouse

Westinghouse GFP Series Manual de usuario

Venmar

Venmar KUBIX HRV PLUS Series Manual de usuario

Maico

Maico ECR 31 Manual de usuario

Sonnenkonig

Sonnenkonig Dinky Manual de usuario

S&P

S&P ECOWATT HXBR Manual de usuario

Wider

Wider IMP03369BH Manual de usuario

Panasonic

Panasonic F-60DHN Manual de usuario

Hinkley

Hinkley HIGHLAND Manual de usuario

Broan

Broan 766BN Manual de usuario

Premium

Premium PFS16022 Instrucciones de montaje
