Tietzsch MultiSafe DSP 4 Manual de usuario

Bedienungsanleitung

User Instructions

MultiSafe DSP 4

Spannungs- und Durchgangsprüfer

Voltage-Continuity Tester

DSP4_BA_04-2016

Rudolph Tietzsch GmbH & Co. KG

Willringhauser Straße 18

58256 Ennepetal

GERMANY

Telefon: +49 2333-75989

[email protected]

www.tietzsch.de

Via Acquanera, 29 22100 Como

tel. 031.526.566 (r.a.) fax 031.507.984

info@calpower.it www.calpower.it

Symbole auf dem Gerät

Achtung! Bedienungsanleitung beachten!

Zeichengenehmigung durch VDE-Prüfstelle

Dieses Gerät muss gemäß den geltenden Richtlinien und

Gesetzen (für Europa:WEEE 2012/19/EU) fachgerecht

entsorgt werden.

Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich

bitte an [email protected]

EG-Konformitätskennzeichnung

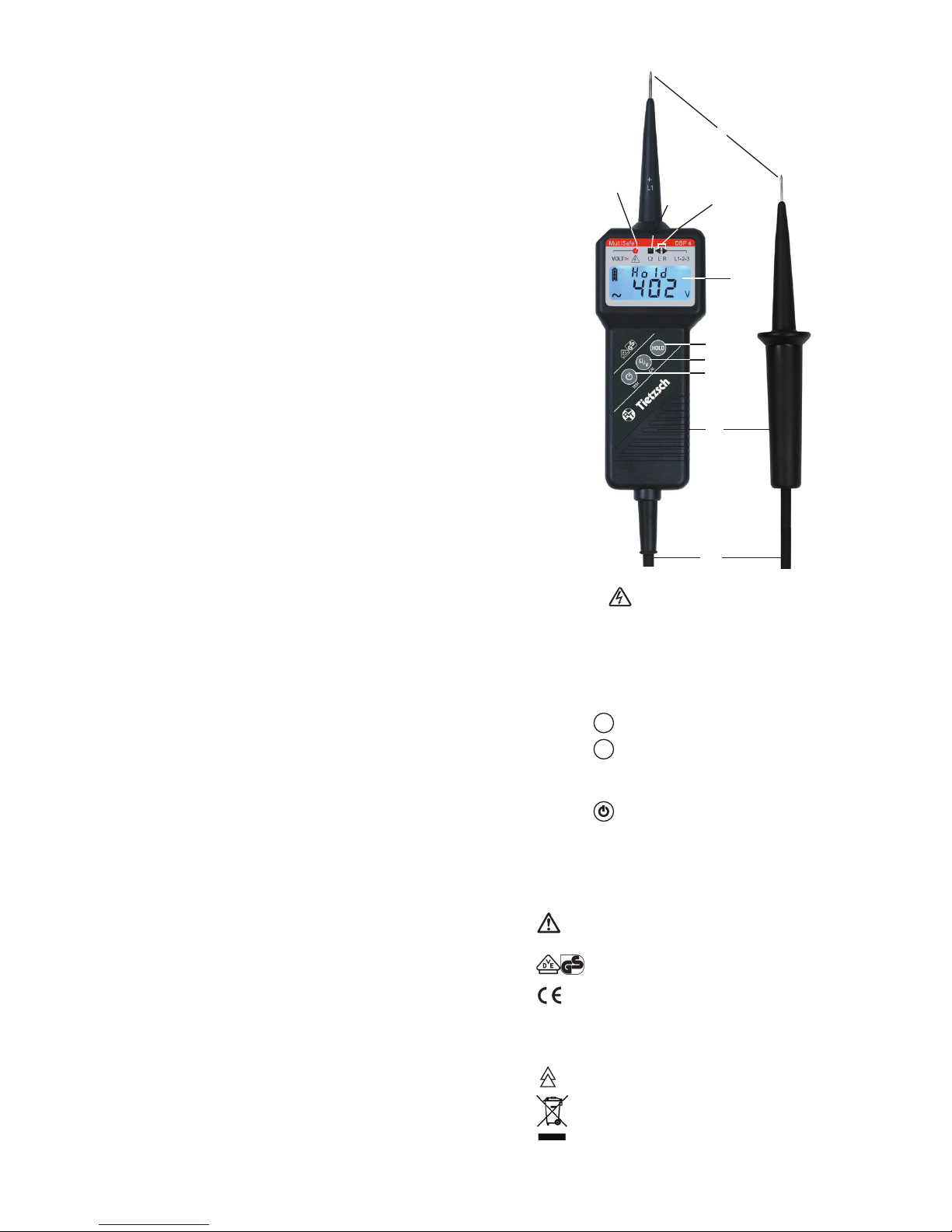

1 Prüfelektroden

2 rote LED (LV-Anzeige)

für Spannungen ≥50 V AC / 120 V DC

3 grüne LED„Ω“

für Durchgang 0 ... 1999 kΩ

(Schallgeber signalisiert Durchgang)

4 rote LEDs für Drehfeldanzeige links/rechts

5 Display (LCD)

6 Taster

HOLD

: für Funktionen Messwert festhalten

7 Taster

: Umschalt-Taster für

Widerstands-/Spannungsmessung und

Nullabgleich des kΩ-Bereichs

8 Taster : Ein-Aus-Taster (manuell)

und Funktionstest

9 Handhabe

10 Verbindungsleitung

234

TRon

RTo

Einschaltdauer bei höchster Nennspannung

Erholzeit nach Prüfung mit höchster Nennspannung

Gerät zum Arbeiten unter Spannung

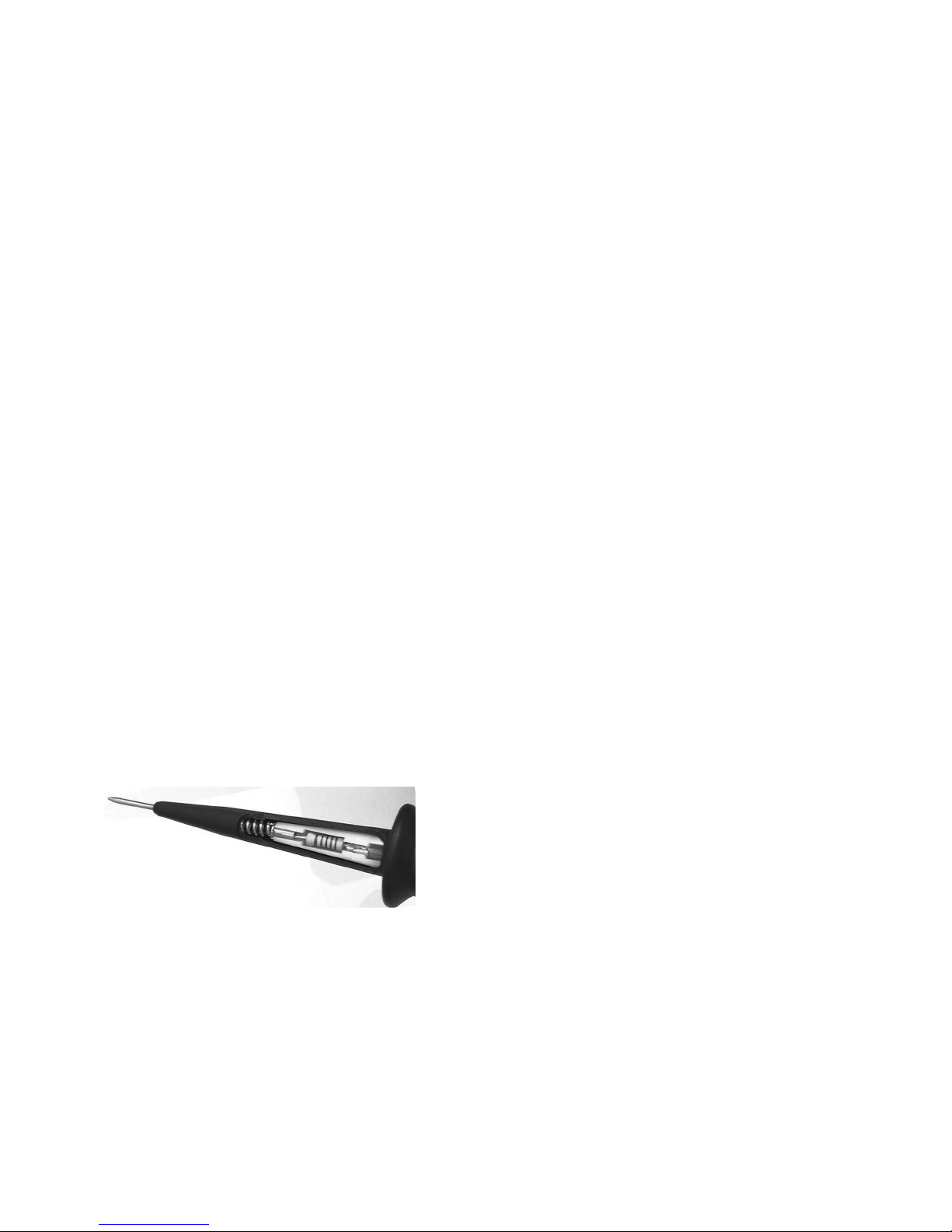

1. Anwendung

Der MultiSafe DSP 4 ist ein zweipoliger, digital

anzeigender Spannungsprüfer, zertiziert nach

DIN EN 61243-3 (VDE 0682 Teil 401), kombiniert mit

einem Durchgangs-, Phasen-, Polaritäts- und Dreh-

feldprüfer. Mit diesem können Sie das Vorhanden-

sein und die Höhe von Wechsel- oder Gleichspan-

nung von 24 V bis 1000 V bei Frequenzen bis 4 kHz

feststellen. Mit dem integrierten Durchgangsprüfer

können Sie zusätzlich Widerstände im Bereich von

0 bis 1999 kΩ messen. Spannungs- und Wider-

standswerte werden digital auf einem Display an-

gezeigt. Zusätzlich signalisieren drei Leuchtdioden

Spannung und Drehfeld, sowie eine Leuchtdiode

und ein Schallgeber Durchgang. Der MultiSafe ist

durch seine hohe Schutzart (IP 65) auch bei Nieder-

schlägen einsetzbar.

1.1 Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung

beschriebenen Anwendungen bestimmt. Hierzu

sind besonders die Sicherheitshinweise und die

technischen Daten mit den Umgebungsbedin-

gungen zu beachten.

Eine andere Verwendung ist unzulässig und kann zu

Unfällen oder Zerstörung des Gerätes führen.

Diese führen zu einem sofortigen Erlöschen jegli-

cher Garantie- und Gewährleistungsansprüche.

2. Sicherheitshinweise

Um den sicherheitstechnisch einwandfreien

Zustand zu erhalten und die gefahrlose Verwen-

dung sicherzustellen, ist es unerlässlich, dass Sie

vor dem Einsatz Ihres Gerätes diese Bedienungs-

anleitung sorgfältig und vollständig lesen und

diese in allen Punkten befolgen.

Sie haben sich für ein Gerät entschieden, das Ihnen

ein sehr hohes Maß an Sicherheit bietet. Bei be-

stimmungsgemäßer Verwendung gewährleistet es

sowohl die Sicherheit der bedienenden Person als

auch die des Gerätes.

Hohe Sicherheit bietet das Gerät durch zwei

Vorwiderstände unmittelbar hinter den beiden Prüf-

elektroden sowie zwei völlig unabhängige

voneinander arbeitende Prüfsysteme:

- LV-Anzeige, die auch ohne Batterie vorhandene

Spannung durch eine LED sicher anzeigt.

- Digitalanzeige für exakte Prüfwerte.

Für den Spannungsprüfer MultiSafe DSP 4 wurde

von der VDE-Prüfstelle die Genehmigung zum

Benutzen des VDE GS-Zeichens erteilt.

Bitte beachten Sie folgende

Sicherheitsvorkehrungen:

Die Spannungsangaben auf dem MultiSafe DSP 4

sind Nennwerte. Der Spannungsprüfer darf nur

in Anlagen mit dem angegebenen

Nennspannungsbereich benutzt werden.

Eine einwandfreie Anzeige ist nur im Tempera-

turbereich von - 15° C ... + 45° C sichergestellt.

Gerät nur an den Handhaben anfassen, um die

Anzeige nicht zu verdecken und die Prüfelektro-

den nicht zu berühren.



Die maximal zulässige Einschaltdauer des MultiSafe

DSP 4 beträgt 2 min.

Nur sachkundige Personen dürfen Arbeiten mit

diesem Produkt duchführen. Der Benutzer muss

mit den Gefahren der Spannungsmessung und

den Einhaltungen der Vorsichtsmassnahmen und

dem ordnungsgemäßen Gebrauch des Span-

nungsprüfers vertraut sein.

Arbeiten dürfen nur mit entsprechender Schutz-

ausrüstung durchgeführt werden.

Beachten Sie die Mindestabstände zu anderen

unter Spannung stehenden oder geerdeten

Anlagenteilen und verwenden Sie persönliche

Schutzausrüstung gemäß den landesspezifischen

Unfallverhütungsvorschriften

(in Deutschland: DGUV 3 oder DIN EN 50110-1).

Spannungsprüfer müssen kurz vor und nach

Möglichkeit auch nach dem Einsatz auf Funktion

geprüft werden. Führen Sie den Funktionstest

durch

. Fällt hierbei die Anzeige eines oder mehrrer

Systeme aus, darf das Gerät nicht mehr verwendet

werden.

Die rote LED (LV-Anzeige) dient nur als

Warnung vor gefährlichen Spannungen und nicht

als Messwert.



Dieser Spannungsprüfer kann durch die relativ

hohe Impedanz bei vorhandenen Störspannungen

die eindeutige Anzeige„Betriebsspannung nicht

vorhanden“ nicht ermöglichen. Wenn die Anzeige

„Spannung vorhanden“ bei einem Teil erscheint, der

als von der Anlage getrennt gilt, wird empfohlen mit

anderen Mitteln den Zustand „Betriebsspannung

nicht vorhanden“ nachzuweisen und festzustellen.



Bei Ermittlung von Außenleitern und der Drehfeld-

richtung kann die Wahrnehmbarkeit der Anzeige

beeinträchtigt sein, z.B. bei der Verwendung von

isolierenden Körperschutzmitteln, bei ungünstigen

Standorten wie Holztrittleitern oder isolierenden

Fußbodenbelägen sowie bei einem nicht betriebs-

mäßig geerdeten Wechselspannungssystem.



Das Batteriefach muss vor Verwendung

geschlossen sein.



Unbefugte dürfen den Spannungsprüfer nicht

zerlegen.



Vor Verwendung des Prüfers ist das Gehäuse und

die Messleitung auf Beschädigungen zu überprüfen.

Wenn Beschädigungen zu erkennen sind, darf der

Prüfer nicht mehr verwendet werden.

Bei starker Verschmutzungen ist der Prüfer vor der

Verwendung zu säubern.



Die Lagerung des Spannungsprüfers muss in

trockener und sauberer Umgebung erfolgen.

3. Inbetriebnahme

3.1 Batterie

In Ihr Gerät ist bereits eine 9 V-Batterie nach

IEC 6LR61 / 6LF22 / 6LP3146 eingesetzt. Der Batte-

riezustand wird durch das Batteriesymbol auf dem

Display angezeigt (siehe Abschnitt 6.).

3.2 Prüfen von Anzeige und Funktion (Eigentest)

Nach EN 50110-1 (DIN VDE 0105 -100) müssen

Spannungsprüfer mindestens unmittelbar vor und

nach Möglichkeit auch nach dem Gebrauch auf

einwandfreie Funktion überprüft werden.

Schritt 1 - Test der Anzeige

Drücken Sie den Taster und halten Sie diesen

gedrückt. Auf dem Display leuchten alle Seg-

mente, zusätzlich leuchten die Ω- und Drehfeld-

LEDs sowie der Summer ertönt. Lassen Sie den

Taster los, der Wert 0.00 ... 0.02 V wird ange-

zeigt.

Schritt 2 - Überprüfen der Leitung/Funktion

Betätigen Sie den Taster

. In der Anzeige

erscheint„OL“ und„MΩ“. Halten Sie die beiden

Prüfelektroden zusammen. Auf dem Display wird

ein Wert„000 ... 1999 kΩ“ angezeigt. Hierdurch

wird die Messtechnik und Leitung des Gerätes

überprüft.

Hinweis

Die rote LED (LV-Anzeige) wird durch den Eigen-

test nicht mit geprüft. Eine tägliche Überprüfung ist

durch den hoch zuverlässigen Aufbau nicht nötig.

Wird ein Spannungswert > 50 V AC / 120 V DC auf

auf dem Display angezeigt, muss diese leuchten.

Achtung!

Fällt bei der Eigenüberprüfung eine Anzeige auch

nur teilweise aus oder wird keine Funktionsbereit-

schaft angezeigt oder leuchtet die rote LED

(LV-Anzeige) bei Spannungen > ELV (z.B. 230 V ~)

nicht, darf der Spannungsprüfer nicht mehr verwen-

det werden!

4. Messen und Prüfen

4.1 Allgemeine Hinweise

Der Spannungsprüfer schaltet sich beim Anlegen

einer Spannung ab 24 V automatisch ein. Falls

Durchgangsprüfung eingeschaltet ist, schaltet das

Gerät automatisch auf Spannung prüfen um. Das

Gerät wählt automatisch den Messbereich (siehe

Abschnitt 5.), welcher dem anliegenden Spannungs-

wert entspricht. Um die Batterie zu schonen, schaltet

sich das Gerät etwa 30 s nach der letzten Messung

automatisch aus.

Hinweis:

Bei einpoligem Anlegen einer Prüfspitze an

Spannung oder an ein statisch aufgeladenes Objekt

kann sich der Spannungsprüfer automatisch

einschalten. Dieser Vorgang ist ohne Bedeutung.

Messwerte„festhalten“ (HOLD)

Durch Festhalten der Taste

HOLD

wird der maximale

Spannungswert auf dem Display„gespeichert“. Der

Wert wird für ca. 30 s oder bis Sie die Taste

HOLD

er-

neut drücken angezeigt. Durch erneutes Anlegen an

eine Spannung wird die Hold-Funktion automatisch

beendet.

Hinweis! Wenn sich der Messwert für ca. 2 s nicht

mehr ändert wurde der Maximalwert erfasst.

4.2 Spannung und Polarität prüfen

Setzen Sie die beiden Prüfspitzen mit sicherem

Kontakt auf die Messstellen auf.

Die Spannung wird auf dem Display angezeigt.

Achtung!

Bei gefährlichen Spannungen

(≥50 V AC / 120 V DC )

leuchtet die rote LED , leuchtet diese nicht,

darf der Spannungsprüfer nicht mehr verwendet

werden!

Die zulässige Einschaltdauer bei Spannungs-

prüfungen beträgt maximal 2 Minuten.

Hinweis:

Die LV-Anzeige (rote LED) bleibt auch bei leerer oder

nicht vorhandener Batterie funktionsbereit.

Gleich-/Wechselspannung, Polarität

Die Art der Spannung wird durch die Symbole„~“

für AC und „–“ für DC dargestellt.

Liegt Minus bei Gleichspannungen an der mit „+“

gekennzeichneten Prüfspitze mit Anzeigeteil an,

so erscheint das„-“ Vorzeichen. Liegt dort Plus an ,

so erscheint kein Vorzeichen vor dem angezeigten

Wert.

Hinweis:

Spannungen mit einer Frequenz von über 2 kHz

werden durch ein blinkendes Hz Zeichen angezeigt.

4.2.1 Spannungen kleiner 24 V

Bei Spannungen unter 24 V muss das Gerät durch

Drücken des Tasters ein- bzw. umgeschaltet

werden.

4.2.2 Spannungen 24 ... 1000 V AC / 1500 V DC

(Nennspannungsbereich nach IEC 61243-3)

Das Gerät zeigt automatisch die Spannungsart

(AC / DC), die Spannung in „V“ auf dem Display.

4.2.3 Spannungen 1000 V AC ... 1200 V AC

(oberhalb der Grenzen nach IEC 61243-3)

Mit dem DSP 4 können Sie Prüfungen oberhalb

des Nennspannungsbereiches bis 1200 V AC sicher

durchführen. Der Messwert wird blinkend auf dem

Display angezeigt.

4.2.4 Spannungen > 1200 V AC / 1500 V DC

Vor Spannungen über 1200 V AC / 1500 V DC warnt

die Anzeige„OL“ und eine akustische Warnmeldung.

In diesem Fall muss die Prüfung sofort abgebrochen

werden!

4.3 Phase und Drehfeldrichtung prüfen

Der MultiSafe DSP 4 ist mit zwei dreieckigen LEDs

ausgestattet, um Drehfeldrichtungsprüfungen

anzuzeigen.

Achtung!

Diese Prüfungen funktionieren erst ab Spannungen

von 165 V (50 Hz) gegen Erde.

Bei diesen Prüfungen muss das Gerät an der Hand-

habe des Anzeigeteils fest umfasst werden.

(Bild unten).

Hinweis: Es können isolierende Handschuhe

getragen werden.

Prüfungen können durch ungünstige Standorte wie

Holztrittleitern oder stark isolierende Fußboden-

beläge und bei nicht betriebsmäßig geerdeten

Wechselspannungssystemen beeinträchtigt werden.

4.3.1 Phasenprüfung

Die Ermittlung des Außenleiters erfolgt durch

Anlegen der Prüfspitze +L1 an den Leiter.

Wird„POL“ auf dem Display angezeigt, so ist der

Leiter spannungsführend.

Achtung!

Einpolige Prüfungen sind nicht für die Festellung

der Spannungsfreiheit geeignet.

4.3.2 Prüfen der Drehfeldrichtung

Das Drehfeld zwischen zwei Phasen im geerdeten

Drehstromnetz wird durch Anlegen beider Prüfspitzen

und Umfassen der Handhabe des Anzeigeteils wie

folgt festgestellt (Beispiel bei 230/400 V):

- Suchen Sie einpolig die Außenleiter

(siehe Phasenprüfung).

- Legen Sie beide Prüfspitzen an zwei Außenleiter

an (Anzeige 400 V).

- Liegt die Phase L1 an der Prüfspitze mit Anzeige

(+L1) und L2 an der anderen Prüfspitze, so leuchtet

die LED Rbei Rechtsdrehfeld. Leuchtet die

LED Lso liegt ein Linksdrehfeld vor.

- Das Prüfergebnisses ist durch Tauschen der

beiden Prüfspitzen zu kontrollieren. Hierbei muss

die entgegengesetzte Drehrichtung angezeigt

werden.

Falls 230 V statt 400 V angezeigt wird, ist möglicher-

weise der Neutralleiter mit einer der beiden Prüfspit-

zen kontaktiert.

4.4. Widerstand und Durchgang prüfen

Drücken Sie bei eingeschaltetem Gerät auf den Ta-

ster

. „OL“ und„MΩ“ erscheinen auf dem Display.

Setzen Sie die beiden Prüfelektroden mit sicherem

Kontakt auf die Messstellen auf.

Bei Widerstandswerten von 0 ... 10 kΩ wird der

Messwert auf dem Display in„kΩ“ angezeigt.

Gleichzeitig leuchtet die grüne LED„Ω“ und der

Schallgeber gibt Signal.

Bei Widerstandswerten von 10 kΩ ... 1,999 MΩ

wird der Messwert in„kΩ oder MΩ“ angezeigt.

Gleichzeitig blinkt die LED„Ω“. Der Schallgeber gibt

kein Signal.

Bei Widerstandswerten > 2 MΩ geht die Anzeige in

den Überlauf und„OL“ und„MΩ“ wird angezeigt.

Die grüne LED„Ω“ und der Schallgeber geben kein

Signal.

Funktion Messwerte„festhalten“ (HOLD)

Solange Sie den Taster

HOLD

gedrückt halten,

können Sie den aktuell gemessenen Widerstands-

wert auf dem Display festhalten.

Nullabgleich

Der Nullpunkt im Widerstandmessbereich kann bei

Bedarf nachkalibriert werden:

Halten Sie die beiden Prüfelektroden fest zusammen

und halten Sie den Taster

gedrückt bis im

Display„CAL“ erscheint und die grüne LED„Ω“ blinkt.

Sobald„000“ angezeigt wird und die LED„Ω“ dau-

ernd leuchtet, wurde die Kalibrierung erfolgreich

beendet.

Während des Vorgangs wird ein Signalton erzeugt.

Hinweis:

Bei der Durchgangsprüfung ist der Pluspol der

Messspannung, die mit +L1 gekennzeichnete

Prüfspitze. Der Messstrom beträgt konstant 5 µA für

0 ... 49 kΩ ; 1 µA für 50 ... 1999 kΩ. Wird in diesem

Betriebsmodus eine Spannung größer oder gleich

24 V angelegt, schaltet das Gerät automatisch auf

Spannung prüfen um.

Nennspannungsbereich:

24* ... 1000 V AC/1500 V DC

*Auto on ab 24 V

Überspannungsbereich

(oberhalb der Grenzen nach IEC 61243-3):

> 1000 V AC ... 1200 V AC

Nennfrequenzbereich:

0 ... 500 Hz

erweiterter Frequenzbereich

(oberhalb der Grenzen nach IEC 61243-3):

15 Hz ... 10 kHz < 500 V,

15 Hz ... 4 kHz > 500 V

Eingangswiderstand:

ca. 320 kΩ AC

ca. 710 kΩ DC

Strom Scheitelwert I

3,2 mA bei 1000 V AC

1,4 mA bei 1000 V DC

Einschaltdauer:

2 min

4 LEDs für Spannung,

Durchgang und

Drehfeldrichtung

LCD Digitalanzeige

7-Segment-Ziern,

2 Zeilen

0 ... 1999 Digit

hintergrundbeleuchtet

3 Messungen/s

Stromversorgung:

9 V-Blockbatterie

IEC 6LR61 / 6LF22 /

6LP3146 Alkali-Mangan

oder entsprechender

Akkumulator,

mehrstuge Anzeige

des Batteriezustandes

Überspannungskategorie:

CAT IV 600 V

CAT III 1000 V

Stoßspannungsfestigkeit:

>12 kV (1,2/50 µs)

Prüfspannung:

6 kV

Normen:

IEC 61243-3:2009

EN 61243-3:2010

DIN-EN 61243-3:2011

EMV-Anforderungen:

DIN-EN 61326

Betriebstemperaturen:

-15 ... + 45°C

Gehäuse:

schlagfestes, staub-

dichtes Kunststo-

gehäuse mit

unzerbrechlicher

Anzeigeabdeckung

¹) Effektivwert, Sinus

5. Technische Daten DSP 4

Mess-

größe Messbereiche

(automatische

Bereichswahl)

Auflösung Frequenz-

bereich/

Messstrom

Eigen-

abweichung

U-

TRMS

U~¹)

0,10 V ... 8,99 V

9,0 V ... 99,9 V

100 V ... 1500 V

0,01 V

0,1 V

1 V

_±1,5 %

+3 Digits

1,0 V ... 99,9 V

100 V ... 1200 V

0,1V

1 V

15 Hz ...

1,8 kHz ±1,5 %

+3 Digits

15 V ... 99,9 V

100 V ... 499 V ›1,8 Hz ...

... 10 kHz ±15 %

+3 Digits

0 ... 49 kΩ

50 ... 1999 kΩ 1 kΩ 5 µA

1 µA ±5 %

+3 Digits

500 V ... 1200 V ›1,8 Hz ...

... 4 kHz

6. Batterie

6.1 Batterieanzeige

Der aktuelle Zustand der Batterie wird über die drei-

stuge Batterieanzeige im Display angezeigt.

Anzeige des Batteriezustandes

Batterie ersetzen – Prüfung noch

möglich (Symbol blinkend: Keine

Prüfungen mehr zulässig!)

Achtung!

Wenn das leere Batteriesymbol blinkt, sind keine

Messungen mehr möglich, die Batterie muss dann

sofort gewechselt werden.

Das Gerät arbeitet mit einer 9 V-Blockbatterie

IEC 6LR61 / 6LF22 / 6LP3146 (Alkali-Mangan).

6.2 Batterie austauschen

Lösen Sie auf der Rückseite des Geräts die

Schraube zur Befestigung des Batteriefachdeckels

und nehmen Sie den Deckel ab.

Lassen Sie die Batterie mit CAT IV-Schutzhaube

aus dem Batteriefach fallen und wechseln Sie die

Batterie.

Schnappen Sie hierzu die Batterieanschlusskontakte

auf die neue 9 V-Batterie auf und setzen Sie die

Batterie zusammen mit der CAT IV-Schutzhaube in

das Batteriefach ein. Setzen Sie den Batteriefach-

deckel wieder auf und schrauben diesen fest.

Überzeugen Sie sich in regelmäßigen Abständen

davon, dass die Batterie ihres Gerätes nicht ausge-

laufen ist. Bei ausgelaufener Batterie müssen Sie den

Batterie-Elektrolyt vollständig entfernen und eine

neue Batterie einsetzen.

Wenn Sie den Spannungsprüfer längere Zeit nicht

benutzen, sollten Sie die Batterie aus dem Gerät

entfernen.

Hinweis:

Der Prüfer enthält im Auslieferungszustand eine

Batterie. Diese Batterie ist nicht dazu bestimmt wieder

aufgeladen zu werden. Der Versuch kann Sach- und

Personenschäden nach sich ziehen. Die Batterie darf

nicht geönet werden.

Sind Batterien leer dürfen sie nicht in den Hausmüll.

Bitte geben Sie die Batterien im Handel oder an den

Recyclinghöfen der Komunen ab. Die Rückgabe ist

unentgeltlich und gesetzlich vorgeschrieben.

Schutzart:

IP 65

Verbindungsleitung:

PUR-Mantelleitung

1000 V, 1 m

Abmessungen:

Prüfspitze mit Anzeigeteil

240 x 62 x 39 mm

Gewicht:

270 g

(inkl. Batterie)

Otros manuales para MultiSafe DSP 4

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de prueba de Tietzsch

Tietzsch

Tietzsch MultiSafe DSP-HW 2 Manual de usuario

Tietzsch

Tietzsch MultiSafe DSP HS11 Manual de usuario

Tietzsch

Tietzsch ZAP 1050L Manual de usuario

Tietzsch

Tietzsch MultiSafe TT 1 Manual de usuario

Tietzsch

Tietzsch ProfiSafe LSP 4L Manual de usuario

Tietzsch

Tietzsch SPB 500B Manual de usuario

Tietzsch

Tietzsch MultiSafe HS 11 Manual de usuario

Tietzsch

Tietzsch Prufball ZAP 350 Manual de usuario

Tietzsch

Tietzsch MultiSafe DSP-UB 3 Manual de usuario

Tietzsch

Tietzsch MultiSafe DSP TT1 Manual de usuario

Tietzsch

Tietzsch Prufball ZAP 350 Manual de usuario

Tietzsch

Tietzsch Prufball SPB 1000L-UB Manual de usuario

Tietzsch

Tietzsch MultiSafe DSP 3TT36 Manual de usuario

Tietzsch

Tietzsch ZAP 350L Manual de usuario

Tietzsch

Tietzsch MultiSafe Instrucciones de instalación

Tietzsch

Tietzsch MultiSafe DSP-UB 1 Manual de usuario

Tietzsch

Tietzsch MultiSafe DSP 4 Manual de usuario

Tietzsch

Tietzsch Prufball SPB 500L Manual de usuario

Tietzsch

Tietzsch MultiSafe DSP HS36 Manual de usuario

Tietzsch

Tietzsch MultiSafe TT 3 Manual de usuario

Tietzsch

Tietzsch MultiSafe TT 36 Manual de usuario

Manuales populares de Equipo de prueba de otras marcas

SMART

SMART KANAAD SBT XTREME 3G Series Manual de usuario

Agilent Technologies

Agilent Technologies BERT Serial Manual de usuario

Agilent Technologies

Agilent Technologies N3280A Manual de usuario

Vernier

Vernier Go Direct Voltage Manual de usuario

Lifeloc

Lifeloc R.A.D.A.R. Manual de usuario

Fluke

Fluke T5-600 Instrucciones de funcionamiento e instalación

Mercury

Mercury TSL01 Manual de usuario

MAHA

MAHA MBT Series Manual de usuario

Fuji Electric

Fuji Electric P-61 Manual de usuario

ETC

ETC SealerAtor Manual de usuario

Skyfine

Skyfine ETHYWAY V2 Manual de usuario

Appion

Appion G5 Twin Manual de usuario

PCB Piezotronics

PCB Piezotronics 8159-0112A Manual de usuario

BW Technologies

BW Technologies MicroDock II Manual de usuario

Sun Nuclear

Sun Nuclear 1027 Manual de usuario

Biomark

Biomark HPR LITE READER Manual de usuario

Hioki

Hioki 3169-20 Manual de usuario

Ashcroft

Ashcroft ATE-100 Manual de usuario
