SIDA 1/9

Installationsanvisning

Svenska

SO-3304

Inkoppling

Skruv

Beskrivning

P0

1

0V

Spänning IN

Ansluts till Centralenhetens skruv märkt 1

Spänning UT

Ansluts till eventuell RS485-slinga.

2

V IN (+24V)

Spänning IN

Ansluts till Centralenhetens skruv märkt 2.

Spänning UT

Ansluts till eventuell RS485-slinga.

P1

3

+COM

Kommunikation

Ansluts till Centralenhetens skruv märkt 3.

4

-COM

Kommunikation

Ansluts till Centralenhetens skruv märkt 4.

P2

5

REL1 NO

REL1 C

REL1 NC

Reläutgång 1. Exempelvis Motorlås.

6

REL1 C

7

REL1 NC

P3

8

REL2 NO

REL1 C

REL1 NC

Reläutgång 2.

9

REL2 C

10

REL2 NC

P4

11

0 V

GND

Default: Elslutbleck.

12

OUT+

+

RS48

5-

slinga

P5

13

0V

Ingång. Default: Dörravkänning för elslutbleck.

Digital- /balanserad ingång. Ansluts till potentialfri slutning.

14

IN1

15

0V

Ingång. Default: Öppningsknapp (NO).

Digital- /balanserad ingång. Ansluts till potentialfri slutning.

16

IN2

P6

17

0V

Ingång ex. återkoppling från motorlås.

Digital- /balanserad ingång. Ansluts till potentialfri slutning.

18

IN3

19

0V

Ingång.

Digital- /balanserad ingång. Ansluts till potentialfri slutning.

20

IN4

P7

21

0V

Spänning UT

Styrbar. Default: PÅ.

22

12 V OUT

23

485A

+

Till RS485-slinga

24

485B

-

P8

25-

28

CAN

Framtida funktion.

P9

29

0V

Spänning UT -

Ansluts till Kortläsarens anslutning märkt 0V.

30

12V OUT

Spänning UT +

Ansluts till Kortläsarens anslutning märkt +12V.

31

CLK

Kommunikation

Ansluts till Kortläsarens anslutning märkt CLK.

32

DATA

Kommunikation

Ansluts till Kortläsarens anslutning märkt DATA.

Sekundär kortläsare

P10

33

0V

Spänning UT -

Ansluts till Kortläsarens anslutning märkt 0V.

34

12V OUT

Spänning UT +

Ansluts till Kortläsarens anslutning märkt +12V.

35

CLK

Kommunikation

Ansluts till Kortläsarens anslutning märkt CLK.

36

DATA

Kommunikation

Ansluts till Kortläsarens anslutning märkt DATA.

TIDO-149814381-137

2.0

SIDA 2/9

Installationsanvisning

Svenska

SO-3304

P11

37

0V OUT

Spänning UT

38

5V OUT

Spänning UT

Kan användas till kortläsare som kräver +5V.

39

24V OUT

Spänning UT

P12

40-

41

1-wire

Framtida funktion.

DIP

1-5

ON / OFF

Ska vara satta på OFF för att fungera som Master i en RS485-slinga.

7

ON / OFF

Terminering och Pull Down. On = Terminering PÅ.

Ska vara PÅ när dörrkontrollenheten används som Master i en

RS485-slinga.

8

ON / OFF

Pull Up.

Ska vara PÅ när dörrkontrollenheten används som Master i en

RS485-slinga.

Tekniska data

Spänningsmatning

24 VDC

Egen Strömförbrukning

28 mA

Temperaturområde

+5°C till +40°C

Mått (BxHxD)

130x57x95 mm

Kablage

Rekommenderad kabel till Centralenhet

ELQXB 4x2x0,5

Ledningsavstånd till Centralenhet

200 meter. 500 meter med lokal

spänningsmatning av SO-3304.

Rekommenderad kabel till Kortläsare

ELQXB 4x2x0,5

Ledningsavstånd till Kortläsare

15-50 meter. Beror på kortläsaren.

Rekommenderad kabel till Öppnaknapp

ELQXB 2x2x0,5

Rekommenderad kabel till RS485-slinga

FLAQQBR 2x1 + 1x2x0,22.

TIDO-149814381-137

2.0

SIDA 3/9

Installationsanvisning

Svenska

SO-3304

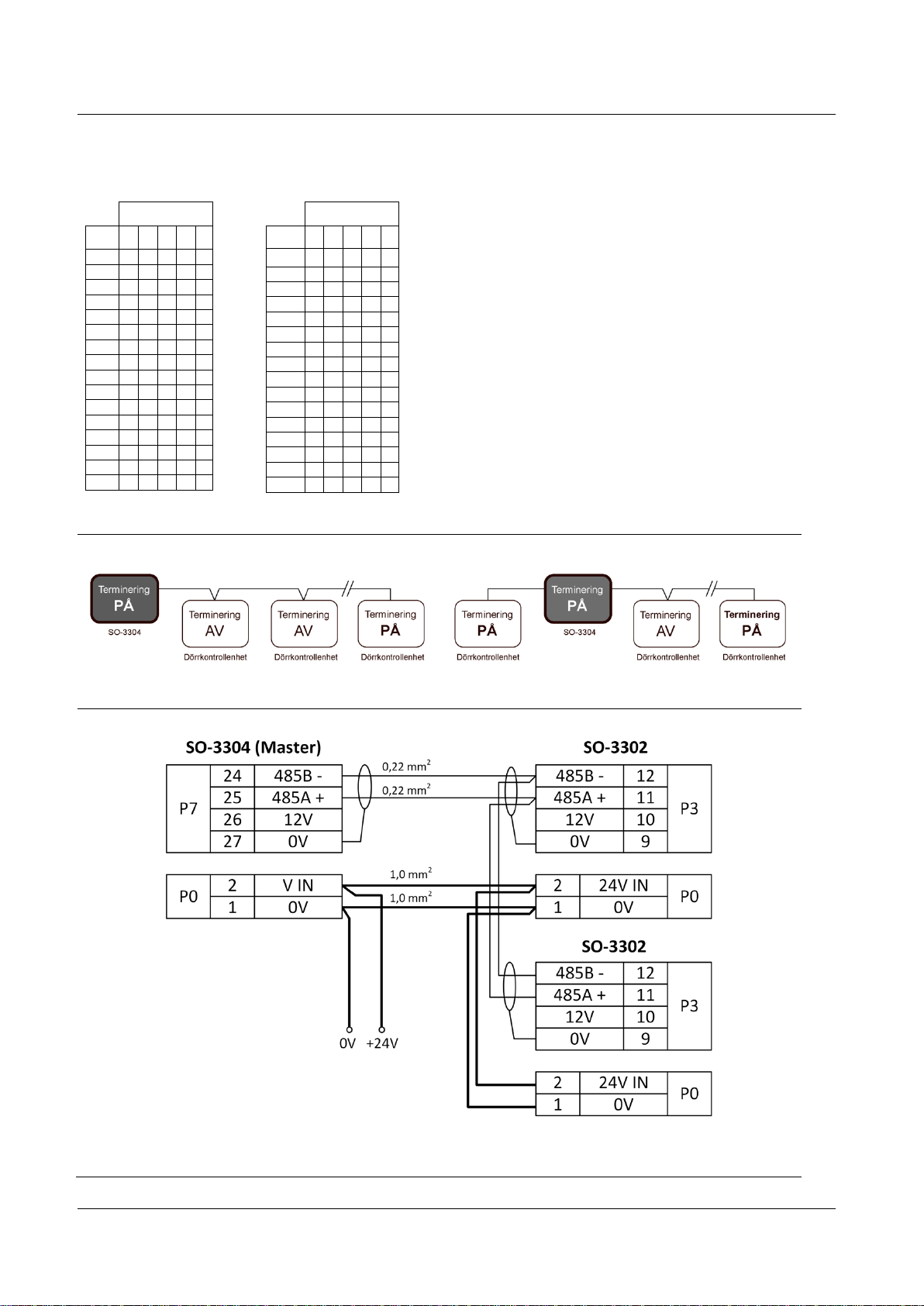

RS485

DIP SWITCH

adr.

1

2

3

4

5

0*



1





2







3





4







5









6







7





8







9









10











11









12







13









14







15





* SO-3304 som Master

DIP SWITCH

adr.

1

2

3

4

5

16





17







18









19







20









21











22









23







24





25







26









27







28





29







30





31



= PÅ = AV

Alternativ 1

Max 8 slavenheter på en master.

Alternativ 2

Max 8 slavenheter på en master.

Skärm

TIDO-149814381-137

2.0

SIDA 4/9

Installation instructions

English

SO-3304

Connections

Description

P0

1

0 V

Voltage IN

Connects to the Central unit pin 1.

Voltage OUT

Connects to RS485-loop if there is any.

2

V IN (+24V)

Voltage IN

Connects to the Central unit pin 2.

Voltage OUT

Connects to RS485-loop if there is any.

P1

3

+COM

Communicatio

n

Connects to the Central unit pin 3.

4

-COM

Communicatio

n

Connects to the Central unit pin 4.

P2

5

REL1 NO

REL1 C

REL1 NC

Relay 1, e.g. motor lock.

6

REL1 C

7

REL1 NC

P3

8

REL2 NO

REL1 C

REL1 NC

Relay 2.

9

REL2 C

10

REL2 NC

P4

11

0 V

GND

E.g. Electric door strike.

12

OUT+

+

RS485-

slinga

P5

13

0V

Input. Default: door open status from electric strike.

14

IN1

15

0V

Input. Default: Exit button (NO).

16

IN2

P6

17

0V

Input, e.g. door open status from motor lock.

18

IN3

19

0V

Input.

20

IN4

P7

21

0V

Voltage OUT

Controllable. Default: ON.

22

12 V OUT

23

485A

+

To RS485-loop

24

485B

-

P8

25-

28

CAN

Future function.

P9

29

0V

Voltage OUT -

Connetcs to Card reader pin 0V.

30

12V OUT

Voltage OUT +

Connetcs to Card reader +12V.

31

CLK

Communication

Connetcs to Card reader CLK.

32

DATA

Communication

Connetcs to Card reader DATA.

Secondary card reader

P10

33

0V

Voltage OUT -

Connetcs to Card reader pin 0V.

34

12V OUT

Voltage OUT +

Connetcs to Card reader +12V.

35

CLK

Communication

Connetcs to Card reader CLK.

36

DATA

Communication

Connetcs to Card reader DATA.

TIDO-149814381-137

2.0

SIDA 5/9

Installation instructions

English

SO-3304

P11

37

0V OUT

Voltage OUT

38

5V OUT

Voltage OUT

Can be used for card reader that requires +5V.

39

24V OUT

Voltage OUT

P12

40-

41

1-wire

Future function.

DIP

1-5

ON / OFF

Must be set to OFF to act as a Master in a RS485 loop.

7

ON / OFF

Termination and Pull Down. On = Termination ON.

Must be ON when the door controller act as a Master in a RS485

loop.

8

ON / OFF

Pull Up.

Must be ON when the door controller act as a Master in a RS485

loop.

Technical data

Supply voltage

24 VDC

Internal power consumption

28 mA

Temperature range

+5°C till +40°C

Size (WxHxD)

130x57x95 mm

Cabling

Recommended cable for Central unit

ELQXB 4x2x0,5

Cable length to Central unit

200 meters. 500 meters with local power

supply to SO-3304.

Recommended cable for Card reader

ELQXB 4x2x0,5

Cable length to Card reader

15-50 meters. Depends on the card

reader.

Recommended cable for exit button

ELQXB 2x2x0,5

Recommended cable for RS485-loop

FLAQQBR 2x1 + 1x2x0,22.

TIDO-149814381-137

2.0

SIDA 6/9

Installation instructions

English

SO-3304

RS485

DIP SWITCH

adr.

1

2

3

4

5

0*



1





2







3





4







5









6







7





8







9









10











11









12







13









14







15





* SO-3304 as master

DIP SWITCH

adr.

1

2

3

4

5

16





17







18









19







20









21











22









23







24





25







26









27







28





29







30





31



= PÅ = AV

Option 1

Max 8 slave units in one RS485-loop

Option 2

Max 8 slave units in one RS485-loop

Shield

TIDO-149814381-137

2.0

SIDA 7/9

Asennusohje

Suomi

SO-3304

Liitännät

Liitin

Kuvaus

P0

1

0V

Käyttöjännite

Kytketään keskusyksikön liittimeen Px.1

Käyttöjännite

Jatketaan RS-485 väylään (jos käytössä)

2

V IN (+24V)

Käyttöjännite

Kytketään keskusyksikön liittimeen Px.2

Käyttöjännite

Jatketaan RS-485 väylään (jos käytössä)

P1

3

+COM

Tiedonsiirto

Kytketään keskusyksikön liittimeen Px.3.

4

-COM

Tiedonsiirto

Kytketään keskusyksikön liittimeen Px.4

P2

5

REL1 NO

REL1 C

REL1 NC

Rele 1 esim. moottorilukon ohjaus

6

REL1 C

7

REL1 NC

P3

8

REL2 NO

REL1 C

REL1 NC

Rele 2

9

REL2 C

10

REL2 NC

P4

11

0 V

GND

24V ohjausjännite esim. sähkölukolle.

12

OUT+

+

RS48

5-

slinga

P5

13

0V

Sisääntulo 1. Oletus: Oven magneettikytkin.

Liitettävä potentiaalivapaasti.

14

IN1

15

0V

Sisääntulo 2. Oletus: Avauspainike (NO).

Liitettävä potentiaalivapaasti.

16

IN2

P6

17

0V

Sisääntulo 3. esim. Moottorilukon tilakytkin

Liitettävä potentiaalivapaasti.

18

IN3

19

0V

Sisääntulo 4. esim. Ohjaus toisesta järjestelmästä

Liitettävä potentiaalivapaasti.

20

IN4

P7

21

0V

Jännite ULOS

Ohjattavissa. Oletus: päällä.

22

12 V OUT

23

485A

+

RS-485 väylään.

24

485B

-

P8

25-

28

CAN

Tulevaisuuden käyttöön

P9

29

0V

Jännite ULOS -

Liitetään kortinlukijan liittimeen 0V.

30

12V OUT

Jännite ULOS +

Liitetään kortinlukijan liittimeen +12V.

31

CLK

Tiedonsiirto

Liitetään kortinlukijan liittimeen CLK.

32

DATA

Tiedonsiirto

Liitetään kortinlukijan liittimeen DATA.

Lisälukijan liitäntä

P10

33

0V

Jännite ULOS -

Liitetään kortinlukijan liittimeen 0V.

34

12V OUT

Jännite ULOS +

Liitetään kortinlukijan liittimeen +12V.

35

CLK

Tiedonsiirto

Liitetään kortinlukijan liittimeen CLK.

36

DATA

Tiedonsiirto

Liitetään kortinlukijan liittimeen DATA.

TIDO-149814381-137

2.0

SIDA 8/9

Asennusohje

Suomi

SO-3304

P11

37

0V OUT

Jännite ULOS

38

5V OUT

Jännite ULOS

Lukijalle jonka käyttöjännite on +5V.

39

24V OUT

Jännite ULOS

P12

40-

41

1-wire

Tulevaisuuden käyttöön

DIP

1-5

ON / OFF

Oltava OFF- asennossa jos oviohjain toimii RS485 master-yksikkönä

7

ON / OFF

Terminointi ja Pull Down. On = Terminointi PÄÄLLÄ.

Oltava päällä jos oviohjain toimii RS-485 master -yksikkönä.

8

ON / OFF

Pull Up.

Oltava päällä jos oviohjain toimii RS-485 master -yksikkönä.

Tekniset tiedot

Jännitesyöttö

24 VDC

Oma virrankulutus

28 mA

Käyttölämpötila-alue

+5°C…+40°C

Mitat (LxKxS)

130x57x95 mm

Kaapelointi

Suositeltu kaapeli keskusyksikölle

MHS 3x2x0,5*

Kaapelointietäisyys keskusyksikölle

200 metriä. 500 metriä paikallisella

jännitteensyötöllä SO-3304 -yksikölle.

Suositeltu kaapeli kortinlukijalle

MHS 3x2x0,5

Kaapelointietäisyys kortinlukijalle

15-50 metriä kortinlukijasta riippuen

Suositeltu kaapeli avauspainikkeelle

MHS 1x4x0,5

Suositeltu kaapeli RS-485 väylälle

MHS 3x2x0,5*

*) Jännite kahdella parilla

TIDO-149814381-137

2.0

SIDA 9/9

Asennusohje

Suomi

SO-3304

RS485

DIP SWITCH

adr.

1

2

3

4

5

0*



1





2







3





4







5









6







7





8







9









10











11









12







13









14







15





* SO-3304 Master

DIP SWITCH

adr.

1

2

3

4

5

16





17







18









19







20









21











22









23







24





25







26









27







28





29







30





31



= PÅ = AV

Vaihtoehto 1

Max 8 slave-yksikköä yhtä masteria kohden.

Vaihtoehto 2

Max 8 slave-yksikköä yhtä masteria kohden.

Vaippa

Tidomat SO-3304 Manual de usuario

Manuales populares de Controladores de acceso IP de otras marcas
