- ret effektiv

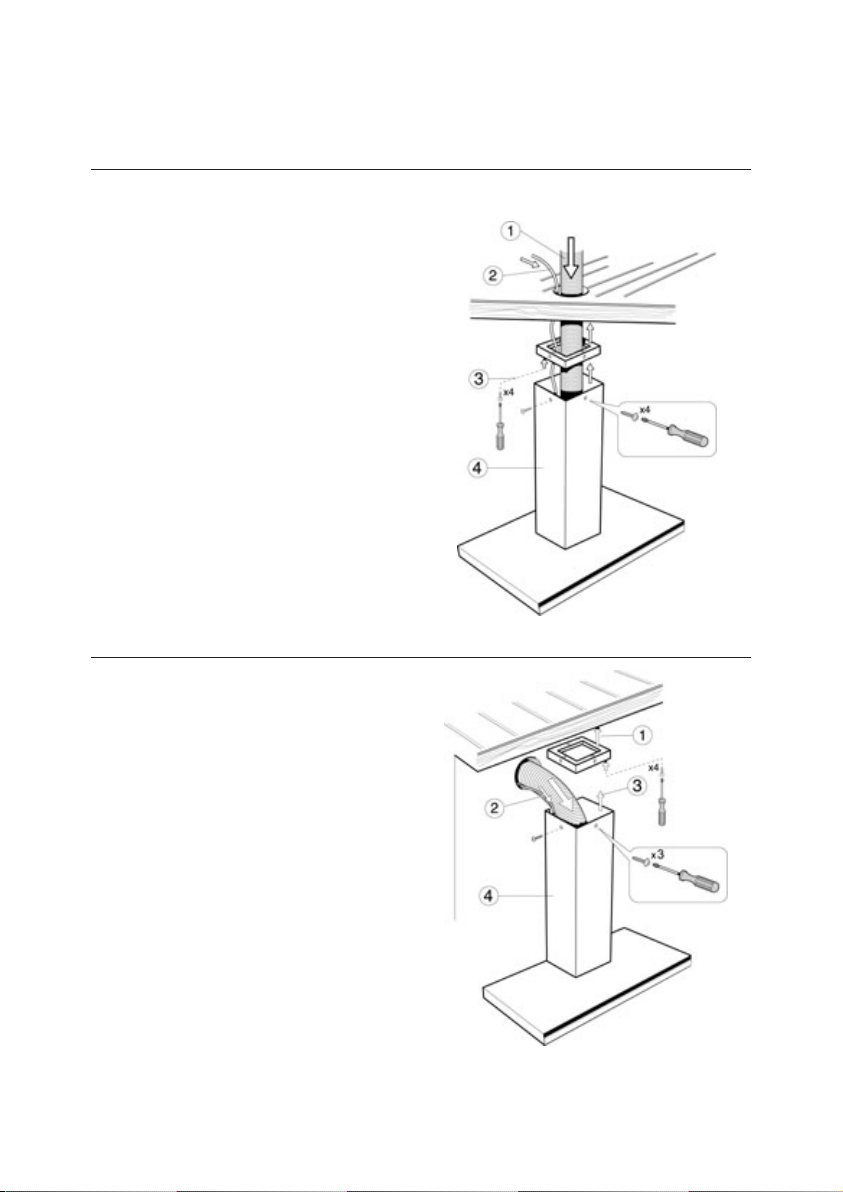

Frithængende montering
Kubisma
2
Bemærk!
Aftrækket fra emfanget må ikke tilsluttes
eksisterende varmluftssystem eller skorsten.
Vægmontering
Bemærk!
Aftrækket fra emfanget må ikke tilsluttes
eksisterende varmluftssystem eller skorsten.
Kubisma er forsynet med med loftsflange, el-kabel, 2 mtr. flexslange Ø160 mm
samt stof-beskyttelsespose.
OBS! El-installation skal foretages af aut. el-installatør.
Før montering af Kubisma skal følgende være foretaget: Aftræk til det fri skal være
etableret, enten gennem loft eller væg. *
* (Brug evt. loftsflangen til afmærkning af hullet).
Loftsflange (fig 1)
Efter korrekt afmærkning og etablering af aftrækshul fastgøres loftsflangen til loftet
ved hjælp af 4 stk. rawplugs og 4 stk. skruer.
El-tilslutning (230 V)
Ledning føres indvendigt gennem skorsten til el-tilslutning.
På model med indbygget motor er der 1 stk. kabel, der er mærket 230 V.
På model uden motor er der 2 stk. kabler:
1 stk. mærket 230 V.
1 stk. mærket motor.
(Her er monteret et forlængerled beregnet til sammenkobling med stikprop fra
ekstern motor).
Montering af flexslange (fig. 2)
Flexslange (Ø160 mm) føres gennem hul i loft eller væg (Ø170 mm) og monteres på
taghætte eller vægflange. Har du valgt ekstern motor, vil montering af flexslange (Ø160 mm)
være til indsugningsflange på tagventilator, loftventilator eller på udvendig vægventilator.
Monteringshøjde
Monteringshøjden er individuel, men der anbefales 50 - 60 cm over elkomfur og 70 cm over
gaskomfur. (Målt fra bordkant til emfangets filter).
Skorstensmontering (fig. 3)
Er skorstenen evt. for lang skal den afkortes i top med en nedstryger eller vinkelsliber.
Skorsten/emfang fastgøres efterfølgende til loftsflangen vha. 4 stk. skruer. Vægmodel skal
desuden fastgøres i væg (nederst) (4).
NB! Bundpladen skal afmonteres, før dette kan ske!
Dansk
3
NB! Husk at flexslange/rør samt el-ledning skal føres op gennem skorstenen.
Tekniske data Kubisma: Tilslutningsspænding: 230V AC+6-10%, 50 Hz
For-sikring: max. 13A
Max belastning: 4A totalt, og max. CKB 2000
Arb. temperatur: -10 - +50°C
Minimumtrimmer: Mindst 80 - 130V AC
Filter - Panel - Lys
Rengøring af stålfilter
(husk at slukke for strømmen, før du tager
filtret ud). De 2 fingerskruer (1) løsnes/fjernes.
Derefter løsnes bundpladen fra holderen (2).
Vær forsigtig med ledningerne, stålfiltret kan
derefter tages (2) ud og rengøres.
Udskiftning af lyskilde
Halogenlampe må max. være på 2o w.
Kubisma
4
Betjeningspanel
Dansk
5
Pil-op/ned Hastighed 6. Filterrens Intervalsug
lysdæmper 1-2-3
2. Lys 3. Motor 4. Turbo 5. Timer 1. Tænd/sluk
Betjeningspanel
1. Tænd/sluk emfanget (lys-motor etc).
2. Lys (let tryk på pil-op/ned = fuld lys eller sluk lys).
(fast tryk på pil-op/ned = lysdæmpning op/ned).
3. Tænd motor (display viser hastighed 1-2-3).
4. Turbofunktion (lysdiode angiver, når funktionen er valgt).
5. Knap for timer. Vælges denne funktion stopper ventilatoren automatisk efter
den valgte tidsperiode (display viser 1 - 99 minutter i interval af 5 min.).
6. Lysdiode for rengøring af fedtfiltre. Efter et tidsinterval (ca. 30 timer) angiver lysdioden,
at fedtfiltrene skal rengøres. Genindstilling af lysdiode: Hold sluk-knappen inde i ca. 15
sekunder, indtil lysdioden slukker.
Ekstra funktioner:
Styring af boligventilation:
Via betjeningspanelet har brugeren mulighed for at programmere intervalsug. Der kan
vælges mellem 0, 5, 10 eller 15 minutters ventilation med en times interval. Der startes
første gang én time efter aktivering. Intervalsug til rumventilation foregår altid på laveste
hastighed.
Programmering af intervalsug:
Tænd for emfanget (1)
Tryk på turbo-knappen for at skifte tiden.
Display viser den valgte tidsperiode:
00 = intervalsug ikke koblet til.
05 = 5 minutter.
10 = 10 minutter.
15 = 15 minutter.
OBS! Emfanget kan altid anvendes normalt, selv om intervalsug er i drift.
Såfremt
kondens/lyd isoleringsboks
anvendes:
Kubisma
6
Ventilator CKB 800 - 1200 - 2000 til montering på loft.
OBS! El-installation skal foretages af aut. el-installatør.
Montering (1)
Ventilator fastgøres på et plant underlag ved hjælp af 4 stk. skruer.
Tilslutningsflange (2)
De 3/4 skruer, der holder motor, afmonteres, hvorefter indsugningsflange kan påsættes og
fastgøres sammen med motor ved hjælp af de 3/4 afmonterede skruer.
Montering af flexslange (3)
Flexslange (Ø160 mm) (3) der kommer fra emfang monteres på indsugningsflange.
På afgangsflangen monteres flexslange (Ø160/200 mm) (4) og føres videre til taghætte eller
vægflange.
El-tilslutning (5)
El-kabel fra emfang, mærket motor, monteret med forlængerled sammenkobles med
stikprop fra ekstern motor.
Tekniske data:
Type CKB 800 CKB 1200 CKB 2000
Tilslutning (V) 230 230 230
Wattforbrug 175 300 600
Reguleringsmulighed Indb. Indb. Indb.
Luftmængde m3/h v. 0 vs 800 1200 2000
Hastighed i omdr. 1300 1300 1300
Lydniveau (dB) 60 60 65
Vægt i kg 8 12 16
Kanalstørrrelser:
Indsugning Ø160 mm Ø160 mm Ø160 mm
Aftræk Ø160 mm Ø160 mm Ø200 mm
Dansk
7
Kubisma
8
Tagventilator VDA 180 - 200 - 225 til montering på tag.
OBS! El-installation skal foretages af aut. el-installatør.
Fladt tag:
(1) Tagfundament fastføres til tag.
(2) Inddækning (bly eller tagpap) foretages.
(3) Tilslutningsflange, rør med kontraspjæld og flexslange tilsluttes.
(4) Tagventilatoren fastgøres til tagfundamentet.
El-tilslutning
El-kabel fra emfang, mærket motor, monteret med forlængerled sammenkobles
med ledning fra tagventilator.
Tag med hældning (max 30°hældning):
(1) Tagfundament fastføres til tag.
(2) Vinge på tagfundament er variabel, således at denne kan følge tagets hældning.
(3-4) Inddækning (bly, tagpap eller tegl) foretages.
(5) Tilslutningsflange, rør med kontraspjæld og flexslange tilsluttes.
(6) Tagventilator fastgøres til tagfundament.
El-tilslutning
El-kabel fra emfang, mærket motor, monteret med forlængerled sammenkobles
med ledning fra tagventilator.
Tekniske data:
Type VDA 180/2 VDA 200/4 VDA 225/4
Tilslutning (V) 230 230 230
Wattforbrug 260 80 140
Reguleringsmulighed Indb. Indb. Indb.
Luftmgd. m3/h v. 0 vs 1370 1250 1800
Hastighed i omdr. 2900 1400 1400
Lydniveau (dB) 63 53 57
Vægt i kg 5,5 11,0 12,5
Kanalstørrrelse Ø160/200 mm Ø200 mm Ø200/250 mm
Dansk
9
