Texas CS2500 Manual de usuario
DK Betjeningsvejledning
DE Bedienungsanleitung
EN Operating instructions
CS2500
Texas A/S - Knullen 22 - DK - 5260 Odense S - Denmark Version 12.1
Indholdsfortegnelse
Nyttige informationer
Identikation af dele
Montering
Registrering af produkt / Reservedele
Registrer dit produkt online på Mit Texas. Mit Texas ndes på www.texas.dk
Efter registrering kan Texas give dig en endnu bedre service. Når du har
registreret dit produkt, sørger Texas for at tilknytte relevant information såsom
reservedelstegning, manual fejlnding m.m. til netop dit produkt. Derudover kan
Texas kontakte dig med relevant information vedrørende dit produkt.
Reservedelstegning over alle Texas’ produkter ndes på vores hjemmeside
www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.
A: Afstandsbøs (1)
B: Akselbøs (2)
D: Bolt (1)
E: Afkapsel(2)
F: Møtrik(2)
G: Låsemøtrik (10)
H: Hårnålesplit (1)
I: Skruer(4)
J: Bolt M6*45 (14)
K: Bolt M6*60(2)
L: Håndtag (2)
M: Ramme(1)
N: Understyr (2)
O: Justering (1)
P: Stabiliseringsstang (1)
Q: Forbindelsesstang (1)
R: Kontrolstang (1)
S: Hjul (2)
T: Rammebeslag(2)
U: Gear(1)
V: Stang (1)
W:Impeller(1)
X: Beholder(1)
Y: Rist (1)
Identikation af dele
Nyttige informationer
Hvis din CS2500 ikke spreder jævnt, skal du sørge for at fronten på gearkassen er på linje med forsiden
af sprederen. Impelleren skal dreje med uret. Hvis gearkassen er vendt forkert, vil det få impelleren til
at rotere mod uret.
Rens altid impelleren efter hver anvendelse. Hvis der sidder urenheder på impelleren vil spredning blive
ujævn. Sprederen er designet til at blive skubbet med 4,8 km/t. hvilket svarer til en rask gå hastighed.
Langsommere eller hurtigere hastigheder vil ændre spredningsmønstret.
Vådt materiale vil ændre sprede mønstreret eller tilstoppe udmundingen på beholderen.
Rengør din spreder grundigt efter hver anvendelse. Vask impelleren og bunden af opsamlingsbeholderen.
Gearet er permanent smurt på fabrikken, åben ikke gearkassen!
2
1
1
2
Fig.1: Monter ramme
(Del M) på beholderen
(Del X) med de medfølgende
skruer (Del I) som vist
Fig.1a
Fig.2: Monter impelleren
(Del W) på gearkassens
aksel (Del U) med de
medfølgende skruer (Del D)
i nederste hul som vist på
Fig.2a og Fig.2b
Montering
Fig.1a
Fig.2 Fig.2a Fig.2b
Fig.3
Fig.3: Monter gearet (Del U)
i beholderen (Del X), ved at
indsætte gearkassens aksel i
beholderens bund Fig.3a
Fig.3a
Fig.1
Fig.4
Fig.4a
Fig.4: Indsæt understyret
(Del N) over gearets
udgangsaksels (Del U) som
vist på Fig.4a
Fig.4: Indsæt bolt
(Del K) i nederste hul på
understyret (Del N), og
rammen (Del M) i højre og
venstre side, som vist Fig.4b
Vær opmærksom på at
vende understyret korrekt!
Spænd ikke møtrikkerne før
begge bolte er monteret!
Fig.4b
3
Fig.5: Monter
rammebeslaget (Del T) i
øverste hul på ramme (Del
M) i højre og venstre side
som vist Fig.5a
Vær opmærksom på at
rammebeslaget (Del T)er
vendt korrekt!
Fig.5
Fig.5a
Fig.5b
Fig.5: Monter
stabiliseringsstang
(Del P) i nederste hul på
understyret (Del N) igennem
rammebeslag (Del T) med
bolt (Del J) i højre og venstre
side, som vist Fig.5b
Fig.6: Monter akselbæs
(Del B) over udgangsakslen
på gearet (Del U) i begge
sider se Fig.6a
Fig.6 Fig.6a

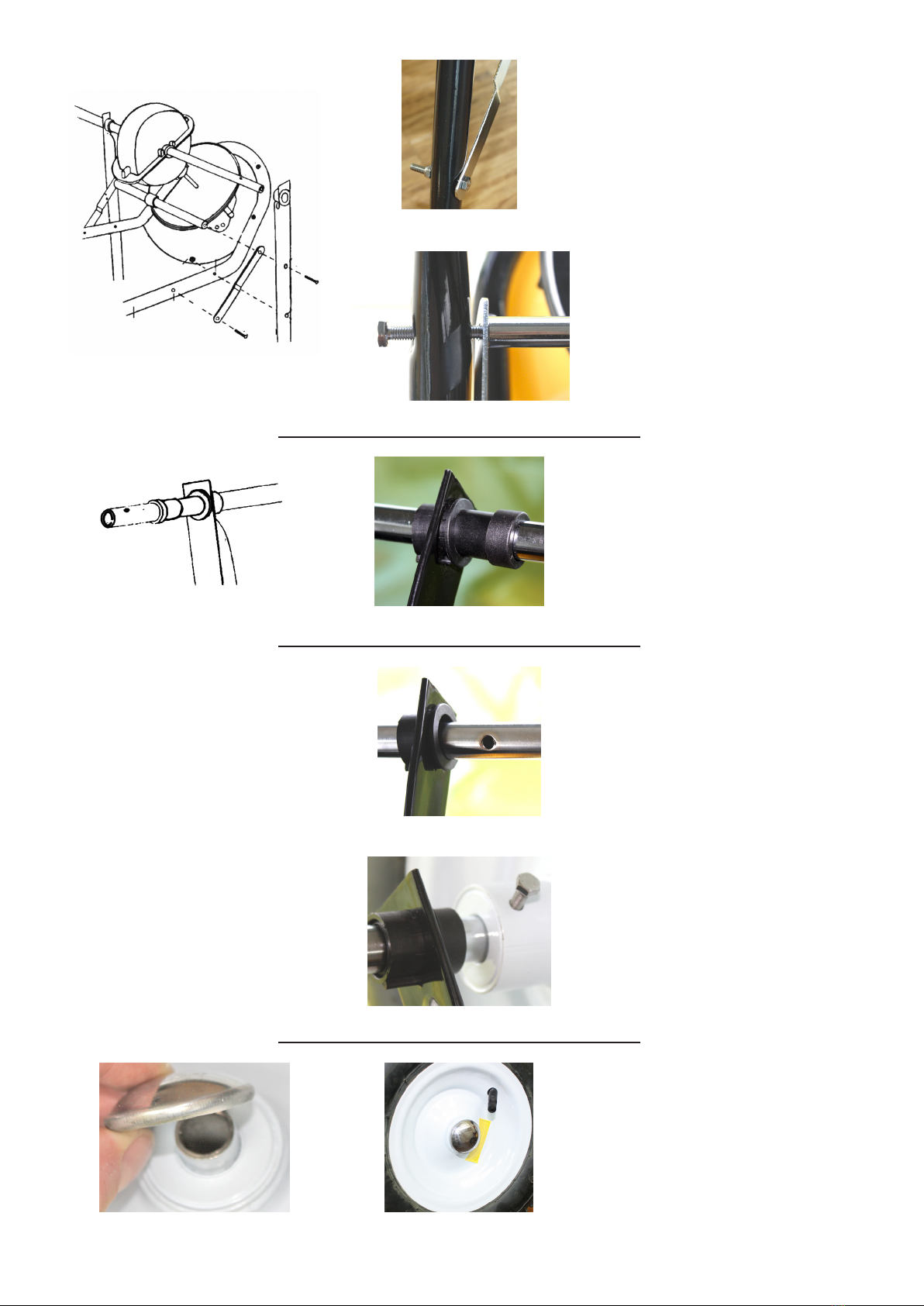

Fig.7: Monter hjul over
gearkassens aksel (Del U)
fastgør venstre hjul med bolt
(Del J) Fig.7a og Fig.7b
Fig.7a
Fig.7b
Fig.8: Fastgør hjulene med
afkapsel (Del E) på ydersiden
som vist Fig.8a Fig.8b
Fig.8a Fig.8b
4
Fig9: Monter håndtag (Del L)
igennem afstandsholder
(Del A) med bolt (Del J) som
vist på Fig.9a
Fig9:Monter justeringspladen
(Del O) igennem stang
(Del V) med bolt (Del J) på
håndtagets venstre side med
styrpind opad som vist på
Fig.9b.
Vær opmærksom på at der
ndes 3 (højde) positioner.
Hvis der vælges den øverste
position, skal der anvendes
et bøs øverst
Fig.9
Fig.9a
Fig.9b
Fig10: Monter
forbindelsestangen (Del Q)
i pladen under beholderen
med møtrik (Del G) se vist
g.10a
Fig.10 Fig.10a
Fig11: Monter
forbindelsestangen (Del Q)
igennem stang (Del V) med
bolt (Del J) på håndtagets
venstre side med skydedelen
nedad som vist på g.11a
Fig.11
Fig.11a
Fig.11: Træk håndtaget på
justeringspladen
(Del O) helt tilbage. Juster
forbindelsesstang (Del Q)
og kontrolstang (Del R) så
pladen under beholderen
er lukket Stram med
møtrikkerne som vist på
g.11b.
Fig.11b
Fig.12 Fig.12a
Fig.12: Drej for at låse
kontrolstangen (Del R) i
justeringspladen (Del O) som
vist på g.12a
5
Fig.13 Fig.13a
Fig 13: Monter
hårnålesplitten (Del H) på
akslen indvendig i beholderen
og anbring risten (Del Y) som
vist g.13a
Fig.14
NB! Trykket på justeringshåndtaget
kan justeres på møtrikken på siden
af beslaget, som vist g.14
6
Inhaltsverzeichnis
Nützliche Informationen
Identizierung der Teile
Die Montageanleitung
Ersatzteile
Eine Ersatzteilliste für dieses Gerät ist unter der Webadresse www.texas.dk zu
nden. Durch Angabe der jeweiligen Ersatzteilnummer beschleunigt sich der
Versand. Für den Kauf von Ersatzteilen wenden Sie sich bitte an Ihren Händler.
Eine Händlerliste ist ebenfalls auf unsere Website zu nden.
A: Abstandsmembran (1)
B: Achselhülse(2)
D: Bolzen (1)
E: Radkappe(2)
F: Schraubenmutter (2)
G: Kontermutter (10)
H: Nadelzacke (1)
I: Schrauben(4)
J: Bolzen M6*45 (14)
K: Bolzen M6*60(2)
L: Griff(2)
M: Rahmen(1)
N: Untergestell (2)
O: Dosierschaltung (1)
P: Querstabilisator (1)
Q: Pleuelstange (1)
R: Steuerstange (1)
S: Rad (2)
T: Rahmenbeschlag (2)
U: Getriebe(1)
V: Pol (1)
W:Laufrad(1)
X: Behälter(1)
Y: Gitter (1)
Identizierung der Teile
Wenn Ihr Zerstreue nicht gleichmäßig denn Dünger verteilt, sicheren Sie sich dass die Vorderseite des
Getriebes im Einklang mit der Zerstreue ist. Das Laufrad muss im Uhrzeigersinn drehen. Wenn das
Getriebe verkehrt herum ist, wird das Laufrad sich gegen den Uhrzeigersinn drehen.
Reinigen Sie das Laufrad nach jedem Gebrauch. Wenn Dreck im Laufrad ist, wird die Zerstreuung
ungleichmäßig. Der Zerstreue ist so konstruiert, dass er mit ungefähr 4,8 km/h. geschoben werden
muss welches gleichbedeutend ist mit einen otten Schritttempo. Bei langsamer oder schneller
Geschwindigkeiten ändert sich der Zerstreuung Muster.
NB! Nasse streue materialen ändert die Zerstreuung Muster oder verstopft die Öffnung des
Behälters.
Reinigen Sie Ihren Zerstreue gründlich nach jeder Verwendung. Waschen Sie das Laufrad und den Boden
des Behälters. Öffnen Sie nicht das Getriebe! Das Getriebe ist dauerhaft von der Fabrik geölt
7
Nützliche Informationen
7
7
8
Fig.1: Montieren Sie den
Rahmen (Teil M) auf den
Behälter (Teil X), mit den
gelieferten schrauben
(Teil I). Sehe Fig.1a.
Fig.2: Montieren Sie das
Laufrad (Teil W) auf die
Welle des Getriebes (Teil U)
mit den gelieferten Bolzen
(Teil D) in das unterste Loch.
Sehe Fig.2a und Fig.2b.
Montageanleitung
Fig.1a
Fig.2 Fig.2a Fig.2b
Fig.3
Fig.3: Montieren Sie das
Getriebe (Teil U) von außen
in den Behälter (Teil X)
indem Sie die Welle auf das
Getriebe in den Behälter
einfügen. Sehe Fig.3a
Fig.3a
Fig.1
Fig.4
Fig.4a
Fig.4: Fügen Sie das
Untergestell (Teil N) über
die äußere Achsel des
Getriebes(Teil U), Sehe
Fig.4a
Fig.4: Fügen Sie den Bolzen
(Teil K) in das unterste Loch
im Untergestell (Teil N)
durch den Rahmen (Teil M)
in die rechte und linke Seite
ein. Sehe Fig.4b
Seien Sie aufmerksam darauf
dass der Rahmenbeschlag
richtig wendet. Spannen Sie
nicht die Schraubenmutter
bevor Sie die beiden Bolzen
montiert haben.
Fig.4b
8
Fig.5: Montieren Sie den
Rahmenbeschlag (Teil T) in
das oberste Loch auf den
Rahmen (Teil M). Sehe Fig.5a
Seien Sie aufmerksam darauf
dass der Rahmenbeschlag
richtig gedreht ist.
Fig.5
Fig.5a
Fig.5b
Fig.5: Montieren Sie den
Querstabilisator (Teil P)
in das unterste Loch im
Untergestell (Teil N) durch
den Rahmenbeschlag
(Teil T).Benutzen Sie die
Bolzen (Teil J) Sehe Fig.5b
Fig.6: Montieren Sie die
Achselhülle (Teil B) auf
beiden Seiten des Getriebes
(Teil U). Sehe Fig.6a
Fig.6 Fig.6a
Fig.7: Montieren Sie die
Räder (Teil S) auf beiden
seiden des Getriebes(Teil U).
Befestigen Sie das Linke Rad
mit einen Bolzen (Teil J)Sehe
Fig.7a und Fig.7b
Fig.7a
Fig.7b
Fig.8 Befestigen Sie die
Räder auf die Außenseite mit
die Radkappen (Teil E) Sehe
Fig.8a und Fig.8b
Fig.8a Fig.8b
9
Fig.9: Montieren Sie die
Griffe (Teil L) durch den
Abstandsmembranen.
Benutzen Sie die Bolzen
(Teil J). Sehe Fig.9a
Fig.9: Montieren Sie die
Dosierschaltung (Teil O) auf
die Pol (Teil V) Sehe Fig.9b.
Seien Sie aufmerksam
darauf, dass der
Dosierschalter auf die Linke
Seite des Griffes mit dem
Steuerknüppel nach oben
montiert ist.
Fig.9
Fig.9a
Fig.9b
Fig.10: Befestigen Sie die
Pleuelstange (Teil Q) auf die
Scheibe, unter der Behälter,
mit der Schraubenmutter.
Sehe Fig.10a
Fig.10 Fig.10a
Fig.11: Befestigen Sie
die andere Ende der
Pleuelstange(Teil Q) durch
den Pol (Teil V), auf die Linke
Seite des Griffes mit der
Schieber nach unten. Sehe
Fig.11a Benutzen Sie die
Bolzen (Teil J)
Fig.11
Fig.11a
Fig.11: Schieben Sie den
Dosierschalter (Teil O) ganz
nach oben. Justieren Sie
die Pleuelstange (Teil Q)
und Steuerstange (Teil R)
so dass die Scheibe unter
dem Behälter geschlossen
ist. Spannen Sie die
Schraubenmutter. Sehe
Fig.11b
Fig.11b
Fig.12 Fig.12a
Fig.12:Drehe die
Steuerstange (Teil R) in den
Dosierschalter (Teil O), um
sie zu verschließen.
Sehe Fig12a
10
