Texas TD420E Manual de usuario
1
Diesel motor - Diesel Engine
Двигатель дизельный
TD420 / TD420E
TD600 / TD600E
TD900 / TD900E
DK Betjeningsvejledning
GB Instruction manual
DE Bedienungsanleitung
РУС Руководство пользователя
IMPORTANT !
REMEMBER TO FILL WITH
ENGINE OIL SAE-30
BEFORE START!
VIGTIGT !
HUSK AT PÅFYLDE
MOTOROLIE SAE-30
FØR START!
IMPORTANT !
ADD 130 ML SAE 30 ENGINE OIL
INTO OIL BATH FILTER
BEFORE START
ВАЖНО!
НЕ ЗАБУДЬТЕ ЗАЛИТЬ
МОТОРНОЕ МАСЛО SAE-30
ПЕРЕД ПУСКОМ!
Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 15.1
Tel. +45 6395 5555 - www.texas.dk - post
@
texas.dk
ВАЖНО!
ДОБАВЬТЕ 130 МЛ МОТОРНОГО
МАСЛА SAE 30
ВФИЛЬТР СМАСЛЯНОЙ ВАННОЙ
VIGTIGT !
HÆLD 130 ML SAE 30 MOTOROLIE I
OLIEBADSFILTER
FØR START
WICHTIG!
DENKEN SIE AN DAS BEFÜLLEN MIT
MOTORÖL SAE-30
V
OR DEM START!
WICHTIG!
GEBEN SIE 130 ML SAE 30 MOTORÖL
IN DEN ÖLBADFILTER
V
OR DEM START
2
Dansk - Original brugsanvisning
Montering .......................................................................................................................................... 3
Brug af motoren ................................................................................................................................ 3
Olie / olieskift..................................................................................................................................... 3
Brændstof ......................................................................................................................................... 4
Luftfilter ............................................................................................................................................. 4
Start .................................................................................................................................................. 5
Stop................................................................................................................................................... 5
Vedligeholdelse................................................................................................................................. 6
Specifikationer .................................................................................................................................. 7
Dimension af PTO og ydelse ............................................................................................................ 8
PTO Størrelse ................................................................................................................................... 9
Læs altid betjeningsvejledningen før brug af din motor.
Følg altid de retningslinjer, din lokale Texas Power Line forhandler giver med hensyn til
Texas Power Line.
Stop altid din motor før opfyldning af brændstof.
Hvis spild forekommer, tør da altid grundigt op.
Hold altid motoren på afstand af brandbare væsker og andet brandfarligt.
Udstødningsgassen er farlig, brug derfor kun motoren, udenfor eller i et godt ventileret
område.
Vær opmærksom på ikke at komme i kontakt med motorens bevægelige dele, under kørsel.
Vær opmærksom på ikke at komme i kontakt med motorens udstødning og blok, da den
bliver meget varm under kørsel.
Brug aldrig motoren efter indtagelse af alkohol, narkotika eller andre rusmidler.
VIGTIGT - FØR START!
HÆLD 130 ML SAE30 MOTOROLIE I OLIEBADSFILTER
3
Montering
FREMGANGSMÅDE
1. Spænd motoren sikkert fast på basen.
2. Vær sikker på at motorens PTO er i lige linje med modtagerens PTO. Motor – Maskine.
En skæv PTO vil resultere i at motoren ikke trækker ordentlig, og vil blive beskadiget.
SPØRGSMÅL
Hvis der opstår problemer eller spørgsmål omkring montering af din Texas Power Line Motor, er
du altid velkommen til at kontakte din Lokale forhandler.
Brug af motoren
INDKØRING
De første 20 køretimer er motorens indkøringsperiode. Følg derfor altid de foregivne
retningslinjer for brug af motoren.
1. Efter start, lad altid motoren varme op i mindst 5 minutter før brug. dvs. ved lave
omdrejninger og minimal belastning.
2. Det anbefales at køre med motoren ved 3000 omdr / min, med kun 50 % belastning de
første 20 timer. Herefter er motoren kørt til kan køre med fuld belastning.
3. Skift olien efter de første 20 driftstimer.
4. Der efter for hver 20 driftstimer, eller en minimum gang årligt
.
Olie / olieskift
OLIE
Brug den rigtige olie for den rigtige årstid.
SAE 30 eller 10W-40
SAE 30 Art no 90306506
OLIE KAPACITET
•Tjek altid olie niveauet, når motoren står vandret.
•Tjek altid olie niveauet uden at skrue oliepinden fast.
TD420 - TD420E
0,75 Liter
TD600 - TD600E
1,1 Liter
TD900 - TD900E
1,65 Liter
4

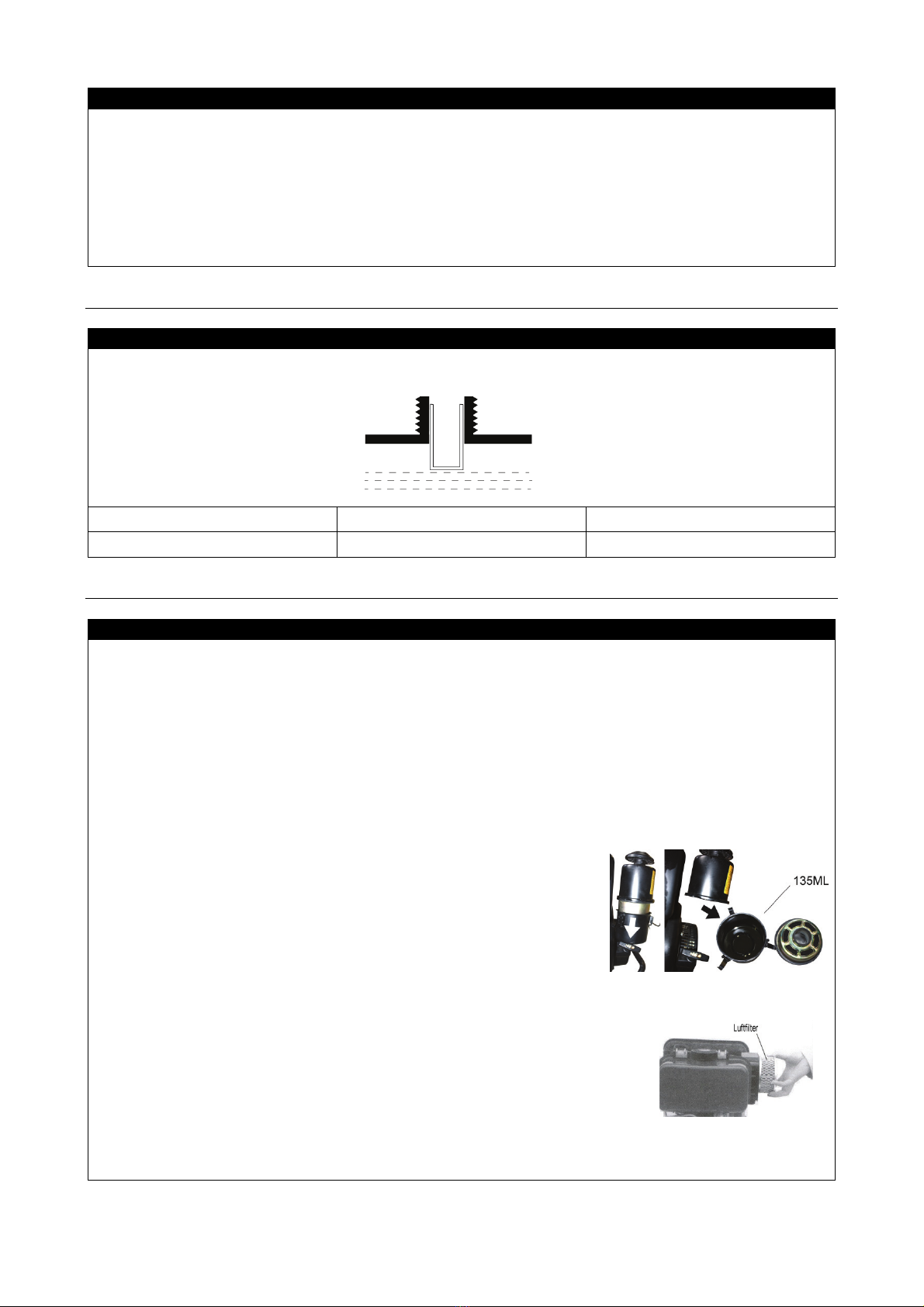

OLIESKIFT
Efter at motoren er indkørt, bør olien skiftes for hver 20 driftstimer.
1. Lad motoren køre 5 minutter, så olien når at blive varmet op. Dette gør at den løber
lettere og at olieskiftet bliver mere komplet.
2. Efter minimum 5 minutter slukkes motoren. Motorens oliebundprop kan nu skrues løs, og
olien løber ud af motoren. Husk at have en passende beholder klar.
3. Bundproppen kan nu skrues i på ny, og ny olie kan hældes i motoren.
4. Dette gøres ved at fjerne oliepinden og hælde den rigtige mængde olie på.
Brændstof
BRÆNDSTOF
Brug altid kun diesel brændstof på din motor. Samt den rigtige kapacitet.
Overfyld aldrig din motor.
TD420 - TD420E TD600 - TD600E TD900 - TD900E
2,5 Liter 3,5 Liter 5,5 Liter
Luftfilter
LUFTFILTERET
Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset over en længere
periode, vil dette have effekt på motorens kraftoverførsel, samt kunne ses på udstødningsgassen
(
VIGTIGT: Er motoren monteret med papirelement.
Må der under ingen omstændigheder komme olie på filteret.
•Skru fingermøtrikken af, der holder dækslet til luftfilteret og fjerndækselet.
•Rengør luftfilteret inden det fjernes.
•Tag forsigtigt filteret ud, og undersøg det.
Vedligeholdelse af oliebadsfilter
•Undersøg og afvask skumelementet på luftfilteret med
benzin eller petroleum.
•Vrid skumelementet og lad det tørre. Derefter
gennemvædes det i ny olie, og overskydende olie vrides
ud.
•Påfyld lidt olie i dæksel og saml luftfilteret igen
Vedligeholdelse af papirfilter
•Undersøg og fjern støvet fra luftfilteret ved at banke let på
elementet nogle gange eller ved at blæse trykluft igennem
indefra. Bemærk: Forsøg aldrig at børste støvet væk. En børste
vil kun presse støvet ind i elementet.
•Udskift luftfilteret, hvis papir elementet er meget snavset.
•Saml luftfilteret igen
’
5
Ved montering, vær da altid sikker på at alle dele slutter tæt. Utætheder kan resultere i at
der kommer snavs ind i motoren, hvilket vil forkorte levetiden.
Der findes to slags luftfiltre:
•Papir element, som skal skiftes for hver 500 driftstime.
•Skum filter, der er vædet med motorolie skal renses og skiftes for hver 500 timer.
•Hvis motoren kører i meget støvede omgivelser, kan rensning af luftfilter være nødvendig
oftere.
Start
FREMGANGSMÅDE
1. Åben for brændstofhanen.
2. Drej reguleringshåndtaget til ”start”.
3. Drej dekompressions håndtaget ned (returnerer automatisk efter start.)
4. Træk langsomt i motorens startsnor, indtil der føles modstand. Træk derefter kraftigt i ét
langt træk. Lad aldrig startsnoren løbe tilbage af sig selv, følg den altid tilbage med
hånden.
5. Reguler gassen, indtil motoren har en jævn motorgang.
6. Hvis motoren er med el-start, drej da nøglen til ”On” position.
ADVARSEL
Hvis ikke nøglen slippes i det øjeblik motoren starter, vil motoren samt starter og batteri tage
skade.
Stop
FREMGANGSMÅDE
1. Placer gashåndtaget i ”low” position og lad motoren køre lidt tid.
2. Placer derefter gashåndtaget i ”stop” position.
3. Drej brændstofhanen til ”off”
4. Efter motoren er stoppet, træk da forsigtigt i motorens håndtag til rekylstart. Træk indtil
der føles modstand, derved er lukket ind til motorblokken.
5. Hvis motoren er med el-start, drej da nøglen til ”off” position.
6
Vedligeholdelse
Interval
Del
Hver gang
For hver
20
driftstimer
For hver
50
driftstimer
For hver
100
driftstimer
For hver
500
driftstimer
Check bolte og møtrikker X
Check og påfyld olie X
Skift olie X *
Rens / skift olie filter*** X (rens) X (rens) X (skift)
Check olie lækage X
Skift / kontroller luft filter X **
Rens brændstoffilter X X (skift)
Check dyse X1
Check brændstofpumpe X1
Juster ventiler X1
* Olieskift bør som minimum ske mindst én gang om året. *** Hvis monteret
** Ved drift i urene omgivelser, kan det være nødvendigt at rense/udskifte luftfileret oftere.
•BEMÆRK
•Formålet med vedligeholdelsen er at holde motoren i bedst mulig stand.
•Reparationer bør altid blive udført på et autoriseret Texas Power Line værksted.
7
Specifikationer
Model TD420 TD600 TD900E
Type 4 takt, luftkølet OHV, 1
cylinder, diesel motor
4 takt, luftkølet OHV, 1
cylinder, diesel motor
4 takt, luftkølet OHV, 1
cylinder, diesel motor
Boring x slaglængde
mm 70 x 55 78 x 64 86 x 70
Slagvolumen L 211 cc 305 cc 406 cc
Maks power kW /
Omdr/min 3.1 / 3600 4,0 / 3600 6,9 / 3600
Brændstof Diesel Diesel Diesel
Brændstof kapacitet 2,5 L 3,5 L 5,5 L
Smøreolie SAE30 SAE30 SAE30
Smøreolie kapacitet 0,75 L 1,1 L 1,65 L
Start system Rekyl Rekyl Rekyl / 230V
Tændrør - - -
Reguleringssystem Mekanisk Mekanisk Mekanisk
Roterende retning af
PTO
Med uret, set fra
PTO’ens ende
Med uret, set fra
PTO’ens ende
Med uret, set fra
PTO’ens ende
Dimension (LxBxH)
mm 335 x 380 x 415 385 x 420 x 450 420 x 440 x 495
Tør vægt, kg 27 33 47
8
Dimension af PTO og ydelse
9
PTO Størrelse
10
Grundet fortsat produkt udvikling, forbeholder Texas Andreas Petersen A/S sig ret til at ændre
produktet, uden at være forpligtiget til at ændre allerede solgte modeller.
