Televes TDT+ Manual de usuario

Transparent

Digital

Transmodulator

TDT+

User manual - Manual de instrucciones

User manual TDT +

ENGLISH

I N D E X

1.- Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.- Reference description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.- Mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.1.- Wall mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.2.- 19“ rack mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.- Element description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.1.- TDT + . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4.2.- Power Supply Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

4.3.- Amplifier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

4.4.- Programmer ref. 7234 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.- Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5.1.- Normal menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5.2.- Extended menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

5.3.- Saving the parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

5.4.- LEDs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

6.- Access code . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

7.- Controlling the device . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

8.- Typical application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

9.- Norm for rack mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

10.- Norm for cabinet mounting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

User manual TDT +

1.- TECHNICAL SPECIFICATIONS

1.1.- TDT+ Ref. 5023

Input frequency: 950 - 2150 MHz Through losses: < 1.5 dB typ.

Input level: -65 to -25 dBm IF bandwidth: 36MHz

Locking margin: ± 5 MHz Symbol rate: 1.5 to 42.5 Mbaud

Frequency steps: 1 MHz Convolutional code: Viterbi 1/2, 2/3, 3/4, 5/6, 7/8

Input-output connectors: “F” female Block code: Reed Solomon (204,188)

Input impedance: 75 ohm. Roll-off factor: 35%

LNB powering: 13/17V / OFF De-interleaving: ETS300241

22KHz (ON/OFF) De-scrambling: ETS300421

Input VSWR: 10 dB min

Modulation format: 16, 32, 64, 128, 256 QAM, Scrambling: DVB ET300429

Symbol rate: 7,2 Mbaud max. Interleaving: DVB ET300429

Roll-off factor: 15% Bandwidth 8,3 MHz max.

Block code: Reed Solomon (188, 204) Output spectrum: Normal / Inverted (selec.)

Output frequency: 46 - 862 MHz (Selec.) Through losses: < 1.5 dB typ.

Frequency steps: 1 MHz Return losses: > 12 dB typ.

Phase noise: 90 dBc/Hz @10KHz typ. Input-output connectors: “F” female

Output level: 80 ... 65 dBµV Output impedance: 75 ohm.

Adjustable output level: 15 dB min.

Consumption: 5V : 0,85 A

15V : 0,28 A.

18V : 0,3 A max. ( For feeding LNB)

QPSK

demodulator

Converter

QAM

modulator

The technical specifications are defined with a maximum room temperature of 40º C.

General

User manual TDT +

ENGLISH

Frequency range: 47 ... 862 MHz Connector: “F”

Gain: 45 ± 2 dB Powering: 15 V

Regulation margin: 20 dB Consumption at 15 V : 800 mA

Output level (60 dB): 105 dBµV (42 CH CENELEC) Test socket: -30 dB

Frequency range: 47 ... 862 MHz Connector: “F”

Gain: 44 dB Powering: 230 V~

Regulation margin: 20 dB Consumption at 24 V : 430 mA

Output level (60 dB): 104 dBµV (42 CH CENELEC) Test socket: -30 dB

24V (0,55 A)

Mains voltage: 220 ± 15 % V~ Maximum current: 18V (0,8 A)

Output voltages: 5, 15, 18, 24V 15V (4,2 A)(1)

5V (6,6 A)

1 . 2.- Amplifiers - Technical specifications

1 . 3.- Power supplies - Technical specifications

Amplifier

5075

Amplifier

4510

Frequency range: 47 ... 862 MHz Connector: “F”

Gain: 44 dB Powering: 110 V~

Regulation margin: 20 dB Consumption at 24 V : 430 mA

Output level (60 dB): 104 dBµV (42 CH CENELEC) Test socket: -30 dB

Amplifier

4514

Power

supply

5025(2)

24V (0,55 A)

Mains voltage: 230 ± 15 % V~ Maximum current: 18V (0,8 A)

Output voltages: 5, 15, 18, 24V 15V (4,2 A)(1)

5V (6,6 A)

Power

supply

5029

24V (0,55 A)

Mains voltage: 120 ± 15 % V~ Maximum current: 18V (0,8 A)

Output voltages: 5, 15, 18, 24V 15V (4,2 A)(1)

5V (6,6 A)

Power

supply

5030(3)

(1) If you are using 24V and/or 18V, you need to take the power consumed by these away from the 15 V power.

(2) In compliance with KTL norms.

(3) In compliance with UL norms.

User manual TDT +

2.- REFERENCE DESCRIPTION

Ref. 5023 .... TDT + (46 - 862 MHz)

Ref. 5075 .... T-05 amplifier (47 - 862 MHz)

Ref. 4510 .... Kompact amplifier (47 - 862 MHz)

Ref. 4514 .... Kompact amplifier (47 - 862 MHz)

Ref. 5025 .... Power supply unit (220 V ± 15 % - 50/60 Hz)

(24 V - 0,55 A)

(In compliance with KTL) (18 V - 0,8 A)

(15 V - 4,2 A)(1)

(5 V - 6,6 A)

Ref. 5029 .... Power supply unit (230 V ± 15 % - 50/60 Hz)

(24 V - 0,55 A)

(18 V - 0,8 A)

(15 V - 4,2 A)(1)

(5 V - 6,6 A)

Ref. 5030 .... Power supply unit (120 V ± 15 % - 50/60 Hz)

(24 V - 0,55 A)

(In compliance with UL) (18 V - 0,8 A)

(15 V - 4,2 A)(1)

(5 V - 6,6 A)

Ref. 7234 .... Universal programmer

Ref. 5071 .... Wall support (10 mod. + PSU)

Ref. 5239 .... Wall support (12 mod. + PSU)

Ref. 5173 .... Blank plate 15 mm

Ref. 4061 .... “F” 75 ohm load

Ref. 5072 .... Universal cabinet

Ref. 5301 .... 19” subrack

Ref. 5073 .... Blank plate 35 mm

(1) If you are using 24V and/or 18V, you need to take the power used by these away from the 15 V power.

User manual TDT +

ENGLISH

3 .- MOUNTING

3.1.- Wall mounting

PWR

++++++

5023

7234

4061

5025

5029

5030

Ref. 7234

234588

PCT 3.0

UNIVERSAL

5071

5239

CLICK!

User manual TDT +

++++++

3.2.- 19” rack mounting

PRGM

PWR

5301

5173

CLICK!

5073

User manual TDT +

ENGLISH

4. - ELEMENT DESCRIPTION

4.1.- TDT +

The transparent digital transmodulator,

referred to as the TDT+, turns the

information contained in a satellite

transponder for example (QPSK modulation)

and a maximum bandwidth of 36 MHz into a

VHF or UHF channel (QAM modulation) and

a maximum bandwidth of 8MHz (depending

on the selected QAM modulation).

The TDT+ performs the QPSK demodulation

of the input channel (transponder) obtaining

a MPEG2-TS signal (MPEG2 Transport

Stream). Then the TDT+ performs a QAM

modulation of this MPEG2 signal, which

implies a modulation change of the digital

information (digital transmodulation).

The input channel, the input signal

parameters and the output channel

paramters are selected using the

programmer ref. 7234 which is connected to

the front of the device.

It is also possible to control the unit using a

PC as explained in section 7.

The TDT+ disposes of an IF input and

output in the upper F connectors so as to

enable the input of the signal into various

TDTs +. It also allows us to power a

converter via the signal input (13/18 V). In

the case of a shortcircuit, the front LED

flashes on and off, stopping when the

shortcircuit is over and when the 13/18V

is back in the connector. It also has an

input and output RF connector, for the

channels to be mixed before they are

amplified.

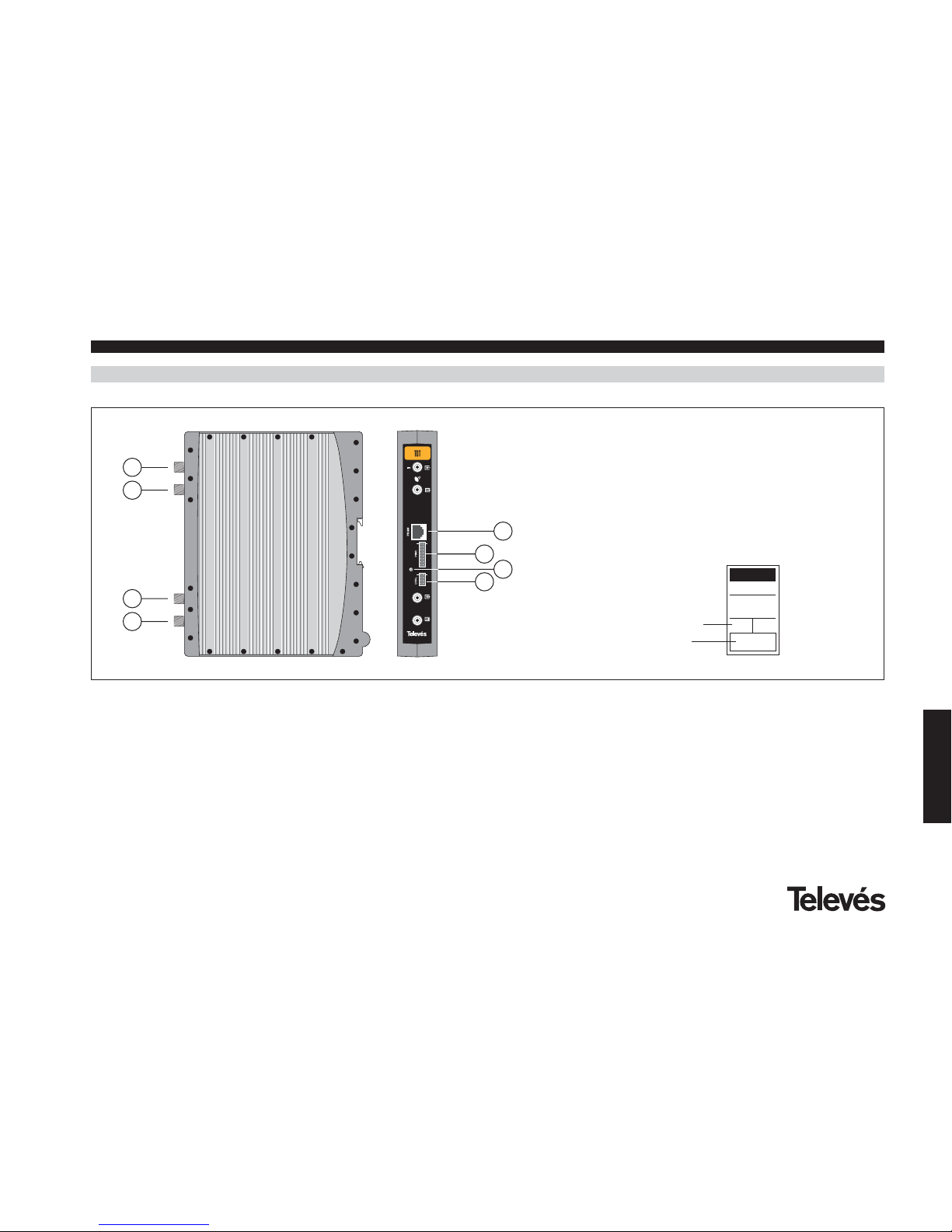

1.- Satellite IF input

2.- Satellite IF output

3.- RF input

4.- RF output

5.- Programmer / PC connector

6.- Powering input

7.- LED

8.- Control BUS connector / +24V

Product reference

Indicate the programmer

output channel

TDT

5023

User manual TDT +

4.2.- Power supply unit

PWRPWR

LED on

Mains input

220V~ 15%~ (ref. 5025)

230V~ 15%~ (ref. 5029)

120V~ 15%~ (ref. 5030)

Connectors

to power the

modules (1))

PWR

+ 18V

+ 15V

+ 5V

+ 24V

GND

N/C

(1)

* The power supply unit can power a

maximum of 7 TDT+ modules.

(1)
