TECSYSTEM Pt100 Manual de usuario

http://www.tecsystem.it

COLLEGAMENTO ALIMENTAZIONE

CENTRALINA, CASSETTA SCS E SONDE

UNIT POWER SUPPLY, WIRING BOX AND

SENSORS.

NOTE INSTALLAZIONE

INSTALLATION RULES

TECSYSTEM S.r.l.

20094 Corsico (MI)

Tel.: +39-024581861

Fax: +39-0248600783

SCS

TECSYSTEM S.r.l ®

R. 1.3 15/04/13

2SCS

TECSYSTEM S.r.l ®

REGOLE PER UNA CORRETTA INSTALLAZIONE DELLA CENTRALINA

Al fine di garantire un corretto e affidabile funzionamento del sistema per il controllo della

temperatura del trasformatore, è necessario attenersi alle indicazioni fornite in questo

documento per l’installazione: della centralina, delle cassette di collegamento SCS e delle

sonde Pt100.

1) COLLEGAMENTO ALIMENTAZIONE CENTRALINA

Per un corretto funzionamento del dispositivo verificare sempre i valori di alimentazione

definiti da Tecsystem e indicati sul manuale del prodotto acquistato.

I dispositivi con alimentatore universale possono essere alimentati indifferentemente da 24

a 240 Vca-cc, senza alcun rispetto delle polarità. Questa particolarità è ottenuta grazie

all’utilizzo di uno sperimentato alimentatore, di nuova concezione e realizzazione, che

libera il tecnico installatore da ogni preoccupazione circa la corretta alimentazione Vca o

Vcc . I morsetti dedicati al collegamento sono 42-40, al morsetto 41 deve essere fissato il

cavo di terra.

NOTA IMPORTANTE !! FIGURA1)

Non collegare l’alimentazione della cen-

tralina direttamente al secondario del

trasformatore da proteggere FIGURA1).

Tale collegamento può comportare il

guasto della centralina, in quanto, essa

può essere fulminata da sovratensioni

superiori al valore massimo indicato sul

manuale .

Tale inconveniente si può verificare a

causa di disturbi, fluttuazioni di rete o

variazioni di carico sul trasformatore.

Per ragioni di protezione delle apparecchiature elettroniche in genere, si consiglia di

creare un linea di alimentazione ausiliaria in funzione dei valori d’alimentazione. Le alter-

native proposte da Tecsystem sono: l’ utilizzo degli scaricatori elettronici “PT73-220”

FIGURA 2) o l’utilizzo dell’ AU24 FIGURA 3). Entrambe le soluzioni sono studiate dalla

TECSYSTEM S.r.l. per questo scopo specifico.

FIGURA 2) FIGURA 3)

BTMT

CENTRALINA

TERMOMETRICA

TRASFORMATORE

ALIMENTAZIONE

UNIVERSALE 24-240 Vac-cc

PT 73

CENTRALINA

TERMOMETRICA

TRASFORMATORE

ALIMENTAZIONE

UNIVERSALE 24-240 Vac-cc

AU 24

CENTRALINA

TERMOMETRICA

TRASFORMATORE

ALIMENTAZIONE

UNIVERSALE 24-240 Vac-cc

SCS

TECSYSTEM S.r.l ®

2 )COLLEGAMENTO DEI SENSORI Pt100

Per un corretto collegamento dei sensori Pt100 tra la scatola SCS e la centralina

termometrica, occorre attenersi scrupolosamente alle seguenti regole:

1. Ogni Pt100 deve essere collegata con un cavo a tre conduttori con sezione minima

di 0,35 mm² e massima di 1 mm²

2. Il cavo di prolunga deve essere schermato con calza di rame stagnato con

ricopertura all’ 80%

3. I conduttori devono essere twistati

4. Lo schermo del cavo deve essere collegato a terra solo da una terminazione,

preferibilmente dal lato della centralina

5. Il cavo di trasporto dei segnali delle sonde non deve essere vicino a cavi di trasporto

di energia, sia di bassa tensione che di alta tensione

6. Il cavo di trasporto dei segnali Pt100 deve essere posato in modo lineare, senza

creare avvolgimenti su se stesso

7. Eventuali puntalini per l’intestazione dei conduttori devono essere ben crimpati per

evitare falsi contatti

Se non ci si attiene scrupolosamente alle norme di installazione fornite, si potrebbero

verificare delle anomalie nella lettura della temperatura, per le quali TECSYSTEM non

è chiamata a rispondere.

Nota: per un migliore contatto con la morsettiera a molla della scatola SCS-R, non utilizzare i

terminali a crimpare. Inserire i fili spelati come da figura sotto.

Vista interna della scatola di derivazione SCS-R con tre sonde Pt100 e il cavo di

trasporto segnale di misura collegato.

4SCS

TECSYSTEM S.r.l ®

3) COLLEGAMENTO DEI RELE’ DI SEGNALAZIONE SU CENTRALINE TECSYSTEM

La centralina è dotata dei seguenti relè di segnalazione: fault, fan, alarm e trip.

Per un corretto monitoraggio dell’impianto e un’adeguata protezione del trasformatore, tutti i

relè devono essere monitorati, ad esclusione del contatto di FAN che è facoltativo. Il relè di

Fault lavora in sicurezza attiva ed è fondamentale che venga utilizzato per venire a

conoscenza di eventuali anomalie dell’impianto.

4) UTILIZZO DELLA FUNZIONE FCD SU CENTRALINE TECSYSTEM

In caso di falsa lettura della temperatura dovuta al mancato rispetto delle norme di

collegamento sopra citate, oppure alla rottura di uno dei sensori PT100 o alla presenza di

disturbi oltre i livelli previsti, potrebbero generarsi degli sganci indesiderati del trasformatore.

Abilitando la funzione FCD=10, come descritto nel manuale d’istruzione della centralina, è

possibile limitare gli inconvenienti legati alla messa in fuori servizio del trasformatore.

In caso di uno sbalzo anomalo nella lettura della temperatura superiore a 10°C, la centralina

non sgancia il trasformatore e inibisce il canale coinvolto con l’indicazione FCD a display. Il

relè di fault permette di segnalare l’anomalia a distanza. La segnalazione è resettabile

premendo l’apposito pulsante RESET.

Successivamente è necessario controllare che siano state seguite tutte le norme di

installazione, ed eventualmente sostituire il sensore PT100 guasto o verificare che non ci sia

qualche dispositivo che genera un eccesso di disturbi elettromagnetici.

SCS

TECSYSTEM S.r.l ®

RULES FOR PROPER INSTALLATION OF THE UNIT

In order to ensure a correct and reliable operation of the system for controlling the

temperature of the transformer, you must follow the instructions provided in this document to

install: the unit, the wiring box SCS and the sensors Pt100.

For proper device operation, always check the values of power defined by Tecsystem and

indicated in the manual of the product. Devices with universal power supply can be powered

from 24 to 240 Vac-dc, regardless of polarities. This peculiarity is obtained through the use

of a tested power, new concept and realization, which relieves the technician of any concern

for the correct supply Vac or Vdc. Terminals 42-40 are dedicated to the power connection ,

the terminal 41 must be fixed to the ground wire.

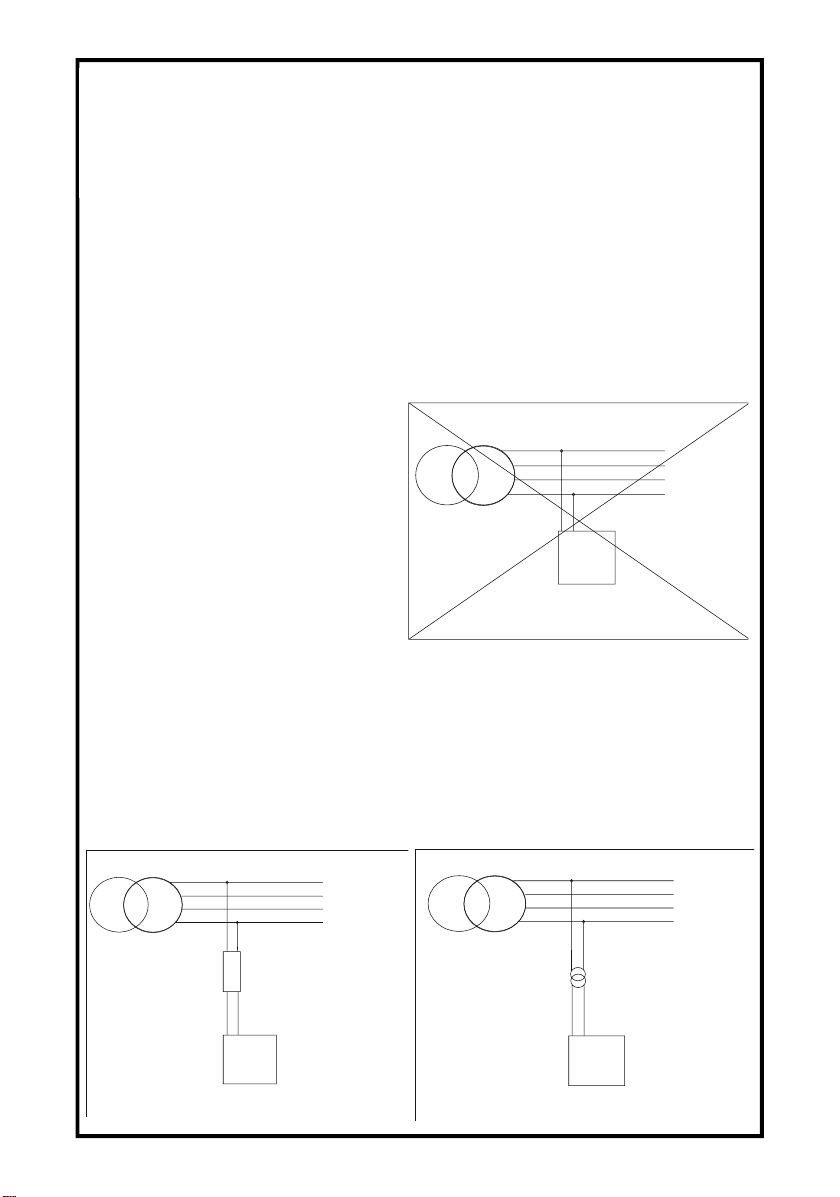

IMPORTANT NOTE! FIGURE 1)

Don’t connect the power unit directly to

the secondary of the controlled

transformer Figure 1). Such connection

may cause a failure of the unit, it can be

damaged by overvoltage higher than the

maximum value indicated in the manual.

This situation can be generated from

noise, voltage fluctuations or variations of

transformer load.

To protect the electronic equipment, it is recommended to create an auxiliary line with

values of power supply. The alternatives proposed by Tecsystem are: using the power line

protector PT73-220" FIGURE 2) or using the AU24 power supply FIGURE 3). Both

solutions have been studied by TECSYSTEM Srl for this specific purpose.

1) POWER SUPPLY CONNECTION UNIT

FIGURE 2) FIGURE 3)

MONITORING

UNIT

TRANSFORMER

UNIVERSALE 24-240 Vac-cc

POWER SUPPLY

AU 24

UNIVERSALE 24-240 Vac-cc

POWER SUPPLY

MONITORING

UNIT

TRANSFORMER

PT 73

TRANSFORMER

UNIVERSALE 24-240 Vac-cc

POWER SUPPLY

MONITORING

UNIT

6SCS

TECSYSTEM S.r.l ®

2) Pt100 SENSOR CONNECTION

For a proper connection of Pt100 sensors between the SCS wiring box and the temperature

monitoring unit, you must strictly follow the following rules:

1. Each Pt100 should be connected with a cable with three conductors with a minimum

section of 0,35 mm² and a maximum of 1 mm²

2. Extension cable must be shielded with 80% tinned copper braid covering

3. Conductors must be twisted

4. Cable shield must be grounded only on one end, preferably on the side of the

monitoring unit

5. Cable signal transfer of the Pt100 should not be close to the power transmission

cables, low voltage and high voltage ones

6. Cable signal transfer Pt100 must be placed in a linear way, without creating windings

on itself

7. Any tips of the conductors must be properly crimped to avoid false contacts

If you do not follow strictly the installation rules provided, you may have anomalies in

the temperature reading, for which TECSYSTEM will not be responsible.

Note: For a better contact with the terminal box spring SCS-R, do not use the crimping wire

terminals. Insert the stripped wires as shown below.

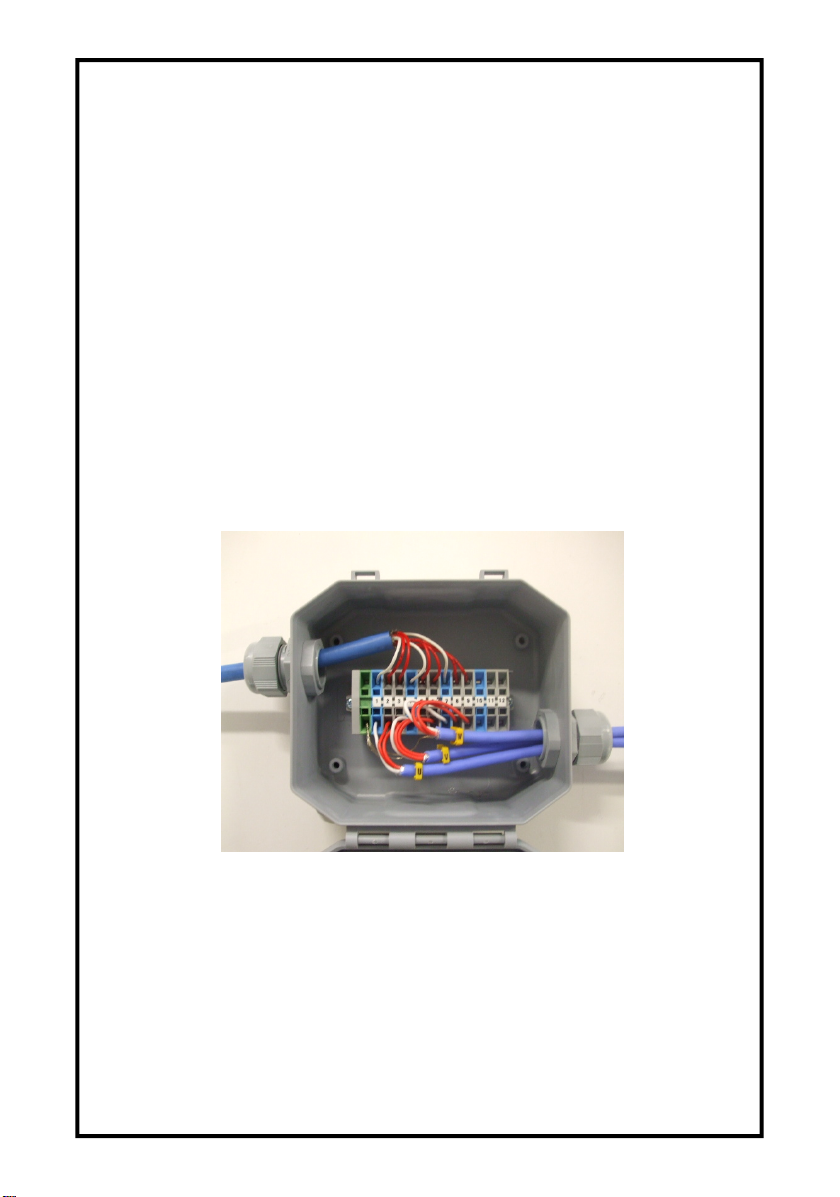

SCS-R internal view with three temperature sensors Pt100 and connected

measuring signal transport cable.

SCS

TECSYSTEM S.r.l ®

3) CONNECTION OF THE SIGNALLING “RELAYS” ON TECSYSTEM UNITS

The unit is equipped with the following signal relays: fault, fan, alarm and trip.

For a proper monitoring system and adequate protection of the transformer, all relays must

be monitored, with the exception of the FAN contact, which is optional. Fault relay works in

active safety mode and it is important to be used to be aware of any faults of the system.

4) HOW TO USE THE FCD FUNCTION ON TECSYSTEM UNITS

In case of a false temperature readings due to the an incorrect connection, to one broken

sensor or to the presence of high noises, you could have unwanted tripping of the

transformer.

Enabling the FCD=10 function, as stated in the unit instruction manual of the unit, you can

limit the inconveniences associated with the out of services of the transformer. In case of a

sudden temperature increase (more than 10°C), the unit does not give the trip of the

transformer, but it inhibits the channel involved with the indication on the display of FCD. The

Fault relay allows the remote indication. You can reset the indication pushing the RESET

button.

Then you need to check that you have performed all the standards installation, and

eventually you can replace the faulty Pt100 sensor or verify if there is any device which

generates any electromagnetic interference.

8SCS

TECSYSTEM S.r.l ®

SONDE TERMOMETRICHE RTD Pt100

RTD Pt100 TEMPERATURE SENSORS:

•PTSE: sensore Pt100 per impieghi generali a bordo trafo,

lunghezza standard 2,5m.

PTSE: Pt100 sensor for general use on transformer board,

standard cable lenght 2,5m.

•PTSP: sonda RTD Pt100 1 DIN piatta, 2,5 x 10 x 60 mm.

PTSP: RTD Pt100 1 DIN sensor flat type, 2,5 x 10 x 60 mm .

•PTFE: sonda RTD Pt100 1 DIN, per impieghi in MT 30KV.

PTFE: RTD Pt100 1 DIN sensor, for use in MT 30KV .

•PTO: sonda RTD Pt100 1 DIN con testa DIN B e stelo

INOX, per trafo in olio immersi.

PTO: RTD Pt100 1 DIN sensor with DIN B head and SS

probe, for oil immersed transformers .

•CTES: cavo di estensione per sonde Pt100, 4 terne a 3 fili,

schermato e twistato.

CTES: extension cable for Pt100 sensors, 4 terns 3 wires,

shielded and twisted.

•CTSE: cavo di estensione per sonde Pt100 singole, a 3 fili

schermato e twistato.

CTSE: extension cable for single Pt100 sensors, 3 wires

shielded and twisted.
