TCi UPG Manual de usuario
Montageanleitung /
Installation guide
UPG, EPG, APG & KTG
Version 1.2
Artikel-Nr./Part-No.:16671
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 2 von 44
INHALTSVERZEICHNIS
1. MONTAGEANWEISUNGEN 3
1.1 MONTAGE UND SCHNITTSTELLEN 3
2. GEHÄUSEVARIANTEN 4
2.1 WANDAUSSCHNITTSMASSE UPG UNTERPUTZGEHÄUSE 5
2.2 WANDAUSSCHNITTSMASSE EPG EINPUTZGEHÄUSE 6
2.3 WANDAUSSCHNITTSMASSE UPG E07A & E10A 7
2.4 WANDAUSSCHNITTSMASSE EPG SOLO 7
2.5 UNTERSCHIEDE EPG UND UPG 8
2.6 BELÜFTUNGSPROBLEME VORBEUGEN 9
3. WIE BAUT MAN DIE GEHÄUSE EIN?
3.1 HOHLWAND 10
3.2 MASSIVWAND 12
3.3 MONTAGE APG 13
3.4 ZUSAMMENBAU KTG 14
4. EINSETZEN DES GERÄTES 16
4.1 E07A UND E10A IN DAS UPG 20
4.2 SOLO 21
4.3 WEITERFÜHRENDE DOKUMENTATION 21
ENGLISCH 22
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 3 von 44
DE
1. Montageanweisungen
Einbau des Gerätes nur durch autorisiertes Fachpersonal und
Elektriker. Die tci GmbH kann keine Haftung für die Funktion des
Gerätes bei Montage durch unautorisiertes Personal übernehmen.
Eine Prüfung durch Fachpersonal ist erforderlich.
Montage nur im spannungsfreien Zustand der Zuleitungen.
Erdung
Sofern Erdungspunkte in/an Rahmen und Geräten vorhanden sind,
müssen diese an die Erdung angeschlossen werden!
Erdungssymbol
1.1 Montage und Schnittstellen
Die Anschlüsse des Gerätes sind direkt auf dem Anschlussfeld des Gerätes
beschriftet.
!
Achten Sie beim Anschluss der Spannungsversorgung auf die richtige
Polung!
PE Erdung muss unbedingt angeschlossen werden! Es besteht
Lebensgefahr durch einen elektrischen Schlag, wenn z.
B. die
Außenhülle der Zuleitung beschädigt ist und das Gehäuse berührt.
ACHTUNG! Sofern Sie PoE einsetzten, dürfen Sie keine zusätzliche
Spannungsversorgung anschließen.
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 4 von 44
UPG - Unterputzgehäuse
Standard Einbauvariante
Steht minimal vor der Wand
2. Gehäusevarianten
Empfehlung zur Positionierung des Einbaurahmens
Die richtige Position des Gehäuses hängt von der Körpergröße des Benutzers ab.
Wir empfehlen: Displaymitte ~ 1650 mm vom fertigen Fußboden.
EPG - Einputzgehäuse
Flächenbündiger Einbau
APG - Aufputzgehäuse
Auf der Wand befestigt
KTG - Konferenztischgehäuse
Freistehend auf dem Tisch
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 5 von 44
DE
Ausschnitt/
Cutout
UPG7
182 mm
118 mm170 mm
252 mm
Ausschnitt/
Cutout
UPG10
225 mm
370 mm
Ausschnitt/
Cutout
UPG16
325 mm
516 mm
Ausschnitt/
Cutout
UPG22
2.1 Wandausschnittsmaße UPG
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 6 von 44
Ausschnitt/
Cutout
EPG7
198 mm
134 mm186 mm
269 mm
Ausschnitt/
Cutout
EPG10
242 mm
387 mm
Ausschnitt/
Cutout
EPG16
346 mm
538 mm
Ausschnitt/
Cutout
EPG22
2.2 Wandausschnittsmaße EPG
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 7 von 44
DE
Ausschnitt/
Cutout
E07 UPG
199 mm
R8 mm
131 mm
Ausschnitt/
Cutout
E10 UPG
R12 mm
174 mm
273 mm

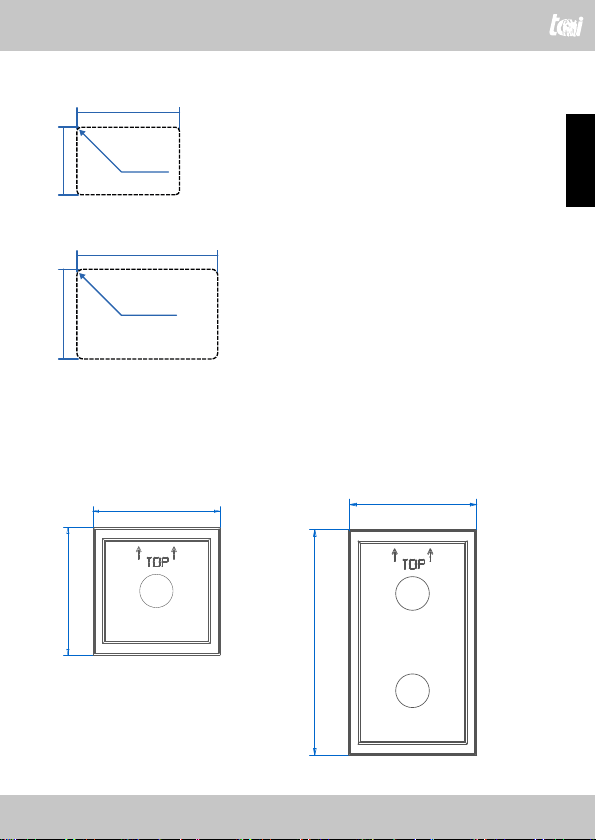

2.3 Wandausschnittsmaße UPG E07A & E10A
2.4 Wandausschnittsmaße EPG solo und solo+
96
mm
96
mm
18
mm
58
mm
9
mm
78
mm
8
mm
80
mm
Alle Angaben in Millimeter
All dimensions in millimeter
EPG solo
Rev.: 1.0 | 15.09.2021
Alle Angaben in Millimeter
All dimensions in millimeter
EPG solo+
Rev.: 1.1 | 02.05.2023
96
mm
19
mm
58
mm
168
mm
9
mm
150
mm
8
mm
80
mm
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 8 von 44
Laschen überlappen
flaps overlap
UPG - Montagesituation
2.5 Unterschiede
EPG [EINPUTZGEHÄUSE] und UPG [UNTERPUTZGEHÄUSE]
Bei der Verwendung eines EPG‘s müssen Sie darauf achten, dass die Oberkante mit
der fertigen Wandfläche abschließt. Eine Nachjustierung des EPG‘s nach dem Ver-
putzen ist daher noch möglich. Da die vordere Kante des EPG‘s sichtbar bleibt, muss
diese bei der Endbearbeitung geschützt werden.
Das UPG wird so montiert, dass die nach außen gebogenen Laschen vor der Wand
abschließen. Beim Verputzen empfehlen wir die Verwendung des Putzschutzes.
Alle Gehäuse werden von den Innenseiten an den Langlöchern verschraubt.
flächenbündig
flush-mounted
EPG - Montagesituation
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 9 von 44
DE
2.6 Belüftungsproblem vorbeugen
Durch die unterschiedlichen Gehäuse sind diese Belüftugskonzepte
zwingend einzuhalten! Ein Verdecken der Lüftung kann zu einem
Schaden führen, der kein Reklamationsfall darstellt.
EPG
Belüftung über den Spalt zwischen Dis-
play und Rahmen
UPG
Belüftung über die Ausfräsungen
wie schematisch in dem Ausschnitt
dargestellt
!
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 10 von 44
3.1 Hohlwandmontage mit HMK-Kit*
3. Wie baut man die Gehäuse ein?
Schneiden Sie das Loch in die Hohlwand.
Halten Sie die mitgelieferte Schablone* an und körnen Sie die Löcher vor.
Dieselbe Schablone ein Mal links und rechts anhalten und die Löcher ankörnen.
