Taurus TF-PC2101 Manual de usuario

OWNER S MANUAL’

CAUTION

Please read all instructions in this manual before

use the equipment and keep the manual well.

CHEST PRESS / SHOULDER PRESS

1

2

Equipment Schematic

3

right arm frame

left arm frame

back pad

Door Frame

set pad

Front floor frame

Rear floor frame

Weight stack

tower frame

4

5

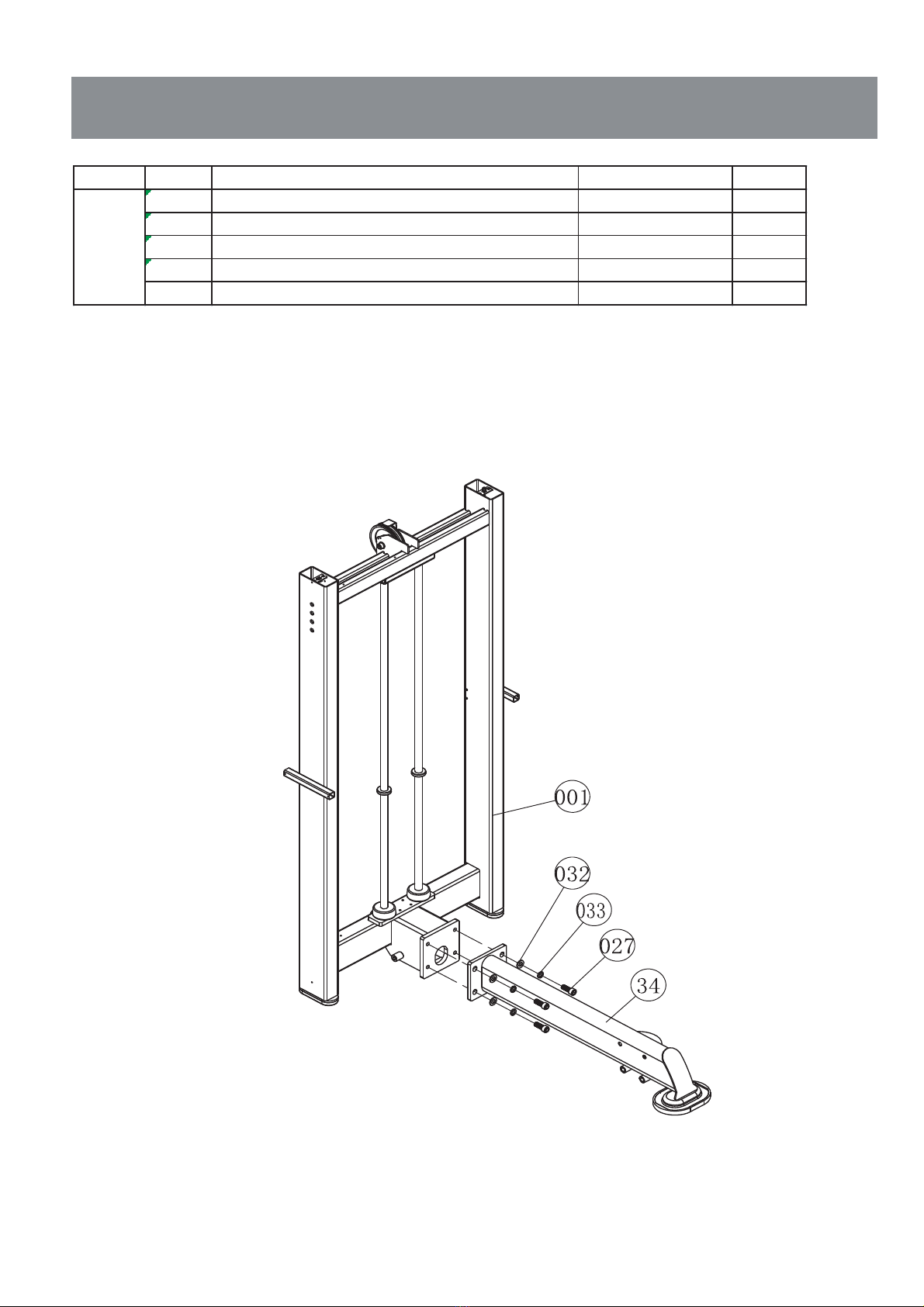

Assembly step 1

6

Steps No. Description Specifications Qty

001 Frame 1

027 Hexagon socket countersunk head screws M12*30 4

032 Flat washer Φ24*Φ13*2.5 4

033-1

Spring washer M12 4

34-2

Transverse connecting frame 1

1

-1

-2

Assembly step 2

7

Steps No. Description Specifications Qty

33-2

Weight stack tower frame 1

41 Rear floor frame 1

43 Front floor frame 1

94 socket cap screw M10*25 4

98 socket cap screw M10*80 4

104 spring washer M10 4

106 Flat washer Φ20*Φ10.5*2 8

111 nut M10 4

2

-2

Assembly step 3

8

Steps No. Description Specifications Qty

33-2

Weight stack tower frame 1

38 Rotary frame 1

44 Connecting rod frame 2

58 Short spindle 1

67 Washer 2

83 circlip for shaft d0=25 2

90 Head socket with hexagon screw M8*20 2

3

-2
