TAU S.r.l.
Via Enrico Fermi, 43
36066 Sandrigo (VI) - Italy
Tel.: +39 0444 750190
Fax: +39 0444 750376
URL: http//www.tauitalia.com D-MNL0DOORRAD2
rev.05 del 10/06/2019

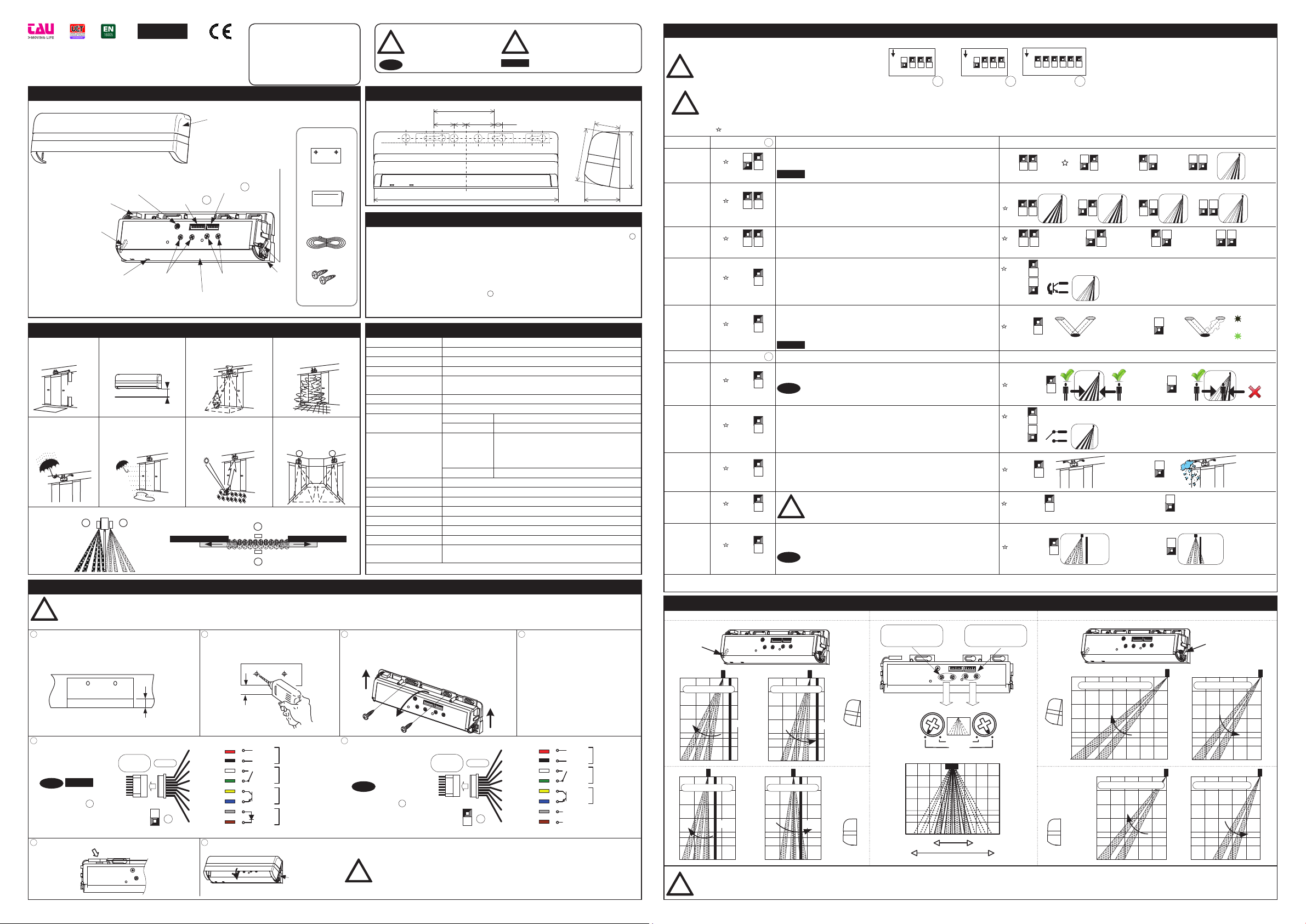

9. ALIMENTAZIONE E IMPOSTAZIONE DELL’“APPRENDIMENTO DEL VANO DI INGRESSO”
10. VERIFICA DEL FUNZIONAMENTO
11. DIAGRAMMA DI SINCRONIZZAZIONE EVENTI
L’“apprendimento del vano di
ingresso” è su OFF
Rif. sezione 7, Impostazioni dip-switch.
Y5
L’“apprendimento del vano di in-
gresso” è su ON
Rif. sezione 7, Impostazioni dip-switch.
Y5
Con l’alimentazione attivata, la spia LED di colore verde s-
so si accende indicando che il sensore è in modalità standby
ed è pronto per il rilevamento
Con l’alimentazione attivata, la spia LED
di colore rosso indica l’uscita del relè di
apertura della porta per l’inizio del proces-
so di apprendimento del vano di ingresso
Il LED verde lampeggia per 37s quando il processo di “apprendi-
mento del vano di ingresso” è stato completato. La porta si apre/
chiude
Processo di apprendimento del
vano di ingresso completo, sen-
sore in modalità standby
LED verde sso LED rosso sso LED verde lampeggiante LED verde lampeggiante LED verde sso
Rilevamento presenza: Sono necessari 10 secondi dall’ac-
censione del sensore per avviare il rilevamento di presenza
su tutte le le di rilevamento. Se, prima che siano trascor-
si 10 secondi, una persona entra nel campo di rilevamento,
serviranno ca.5 secondi dall’allontanamento della persona
dalla zona di rilevamento perché il rilevamento di presenza
sia attivo.
!
ATTENZIONE
Rilevamento presenza: Durante il processo di “apprendimento del vano di ingresso” le 4 le esterne di rilevamento sul
sensore DOORRAD2 commutano dal rilevamento di movimento al rilevamento di presenza 10 secondi dopo l’accen-
sione. La la interna di “apprendimento del vano di ingresso” commuta dal rilevamento di movimento al rilevamento
di presenza dopo che il processo di “apprendimento del vano di ingresso” è stato completato.
Errore di “apprendimento del vano di ingresso” e ripristino: Se durante la procedura di “apprendimento del vano
di ingresso” una persona entra nel campo di rilevamento, la procedura potrebbe non essere eseguita correttamente. In
questo caso, il sensore esegue il processo di apprendimento del vano di ingresso su tre attivazioni porta da parte di una
persona, al ne di elaborare un’immagine accurata della posizione di apertura e chiusura della porta.
Nota Quando l’apprendimento del vano di ingresso è attivo, la la interna di rilevamento è alla massima sensibilitàsoltanto
se le le di rilevamento esterne del sensore sono attivate.
Avvertenze generali:
Nei casi di seguito elencati, spegnere il sensore.
øQuando vengono variate le condizioni del pavimento, collocando tappeti, zerbini, ecc.
øQuando lo schema del campo di rilevamento o la sensibilità del sensore vengono regolati.
Una volta completata l’installazione, entrare nel campo di rilevamento del sensore per vericarne la posizione. Se l’area
di rilevamento non è quella prevista, regolare nuovamente il campo di rilevamento come indicato nella sezione 8 oppure
aumentare le le di rilevamento usando i dip-switch X3 e 4. Se l’area di rilevamento continua a non essere quella
prevista, è possibile aumentare la sensibilità del sensore ruotando il potenziometro in senso orario. Se il sensore rileva la
presenza di corpi pur essendo il campo di rilevamento vuoto, la sensibilità del sensore può essere decrementata ruotando
il potenziometro in senso antiorario.
HL
RILEVAMENTO
ASSENTE
RILEVAMENTO
come risposta a TEST
ALIMENTAZIONE
OFF
1234
5
1234
5
1234
5
RILEVAMENTO RILEVAMENTO ASSENTE
RISPOSTA TEST
1234
5
T1 T2
NESSUN TEST TESTTEST
Ingresso test
Giallo
Blu
Giallo
Blu
Giallo
Blu
Giallo
Blu
Giallo
Blu
Giallo
Blu
Giallo
Blu
Giallo
Blu
Giallo
Blu
Giallo
Blu
Uscita Sicurezza Fila 1, 2 / Ingresso test
1234
5
Giallo
Blu
Giallo
Blu
TEST NESSUN TESTNESSUN TEST
Alto
6
Basso
7
N.C.
Dip-switch
Dip-switch
N.A.
T1: 10±1 [mSec] App
T2: 11±1 [mSec] App
Sensore
Marrone
Grigio
Interrompere il flusso
corrente in stato test.
Fornendo 12-24 V CC, portare il flusso corrente da
grigio a marrone.
Sensore
Marrone
Grigio Sensore
Marrone
Grigio
Impostazione ingresso test
Y
Uscita di sicurezza
Y
Uscita di attivazione Fila 2, 3, 4, 5
RILEVAMENTO
ASSENTE
ALIMENTAZIONE
OFF
1234
5
RILEVAMENTO
Bianco
Verde
Bianco
Verde
Bianco
Verde
Bianco
Verde
Bianco
Verde
Bianco
Verde
1234
51234
5
2
N.C.
Dip-switch
N.A.
Uscita di attivazione
Y
12. LAVORI DI MANUTENZIONE PORTA 13. ERRORI DI AUTODIAGNOSTICA
Durante i lavori di manutenzione alla porta, con sensore alimentato
sui controllori della porta collegati per testare il sensore, assicurarsi di
impostare i dip-switch come indicato di seguito.
Nota ricordare di riassegnare ai dip-switch le impostazioni originali
una volta terminati i lavori di manutenzione.
ON
12345678
Dip-switch X
2 s
1 2
Bassa
rif. 8
Fare riferimento a [7. Impostazioni dip-switch].
I problemi tecnici al sensore DOORRAD2 sono segnalati da un LED verde/rosso lampeggiante. La velocità di intermit-
tenza segnala il tipo di errore vericatosi come indicato sotto.
Velocità di
intermittenza LED Cause
Veloce Rosso
Verde Si prega di sostituire il sensore.
Lento Rosso
Verde Vericare che il potenziometro di sensibilità
sia impostato al massimo, quindi riattivare il
sensore. Se l’errore persiste, impostare il dip-
switch 8 X su “Bassa riessione”.
14. RISOLUZIONE DEI PROBLEMI
15. DICHIARAZIONE DI CONFORMITÀ CE PER DOORRAD2
Problema Stato del LED Causa possibile Soluzione
La porta non si apre quando una
persona entra nell’area di rileva-
mento
OFF
Il connettore del sensore non funziona correttamente Serrare il connettore o ricollegare.
Alimentazione elettrica errata Applicare il corretto voltaggio al sensore. (CA/CC 12-24 V)
Cablaggio del sensore scorretto Eseguire un doppio controllo del cablaggio del sensore
La porta si apre e chiude senza
motivo apparente (fenomeno “gho-
sting”)
La porta si apre,
ROSSO
La porta si chiude,
VERDE
Corpo in movimento nel campo di rilevamento. Rimuovere l’oggetto in movimento dal campo di rilevamento.
Sensibilità troppo elevata per l’ambiente di installazione Ridurre l’impostazione di sensibilità del sensore
Polvere, gocce di acqua o ghiaccio sulla lente del sensore Pulire la lente del sensore e installare una protezione dagli agenti atmosferici, se
necessario
L’area di rilevamento si sovrappone a quella di un altro
sensore Assicurare diverse impostazioni di frequenza per ciascun sensore.
Rilevamento di neve, insetti, foglie, ecc. Settare il dip-switch Y 3 responsabile della modalità di monitoraggio su “Neve”
Quando la porta si apre o chiude,
LED ARANCIONE ARANCIONE
La la di rilevamento “ROW1” (“ROW2” quando “l’ap-
prendimento del vano di ingresso” è impostato su ON) è
focalizzata sulla porta in modo troppo ravvicinato.
Regolare la profondità di rilevamento per le 3 le interne lontano dalla porta.
La porta si apre e rimane in posi-
zione aperta
ROSSO
Area di rilevamento modicata, mentre l’impostazione
del timer di presenza continua ∞ è in uso
Riaccendere il sensore o modicare le impostazioni del timer di presenza su 30
o 60 sec
Cablaggio del sensore scorretto Doppio controllo del cablaggio del sensore
Saturazione del segnale riesso Rimuovere corpi altamente riettenti dall’area di rilevamento o ridurre l’imposta-
zione di sensibilità del sensore
VERDE/ROSSO
LAMPEGGIANTE
VELOCE
Errore sensore interno Riposizionare il sensore.
VERDE/ROSSO
LAMPEGGIANTE
LENTO
La riessione del segnale a infrarossi trasmesso dal pavi-
mento è troppo bassa Aumentare la sensibilità del sensore o cambiare il dip-switch 8 X“Diagnostica
di riessione” da “Normale” a “Bassa rif.”
ARANCIONE
lampeggiante (lento) Modalità di impostazione (dip-switch Y4 impostato su
ON) Spegnere il dip-switch Y 4 “modalità di impostazione”.
TAU Srl dichiara che il presente sensore è conforme a tutti i requisiti essenziali relativi alla salute e alla sicurezza applicabili contenuti nell’Allegato I della Direttiva Macchine e che è stata appli-
cata la procedura appropriata di valutazione della conformità.
Compilatore scheda tecnica (Comunità Europea)
Loris Virgilio Danieli
TAU S.r.l.
Via Enrico Fermi, 43 - 36066 Sandrigo (VI) - Italia
Tel: +39 0444 750190 Fax: +39 0444 750376
Descrizione del prodotto:
Sensore combinato di rilevamento di presenza e movimento DOORRAD2 per l’attivazione e la sicurezza delle porte
automatiche. Tecnologia utilizzata: tecnologia a infrarossi attivi
Norme armonizzate utilizzate:
EN ISO 13849-1:2008
Altri standard tecnici utilizzati:
DIN 18650-1:2005
EN 16005:2012
Direttive CE sopraindicate certicate da:
TUV NORD CERT GmbH
30519 Hannover, Germany
Identication No: 0044
Il Rappresentante Legale
Loris Virgilio Danieli
Luogo della dichiarazione
TAU S.r.l..
Via Enrico Fermi, 43
Sandrigo (VI), Italia
Data
9 Novembre 2012
Conforme alle seguenti direttive:
DIRETTIVA 2006/42/EC
DIN 18650-1:2005 Porte pedonali motorizzate Parte 1: requisiti di prodotto capitolo 5.7.4
EN12978:2003 Porte e cancelli industriali, commerciali e da garage – Dispositivi di sicurezza per porte e cancelli motorizzati – Requisiti e metodi di prova
EN62061:2005 Sicurezza funzionale di impianti elettrici/elettronici/programmabili legati alla sicurezza
EN ISO 13849-1:2008 Sicurezza del macchinario – Parti dei sistemi di comando legate alla sicurezza.
EN 16005:2012
EC type examination 44 205 12 414283-001
<Limitazione di responsabilità> Il produttore non può essere considerato responsabile di quanto segue.
1. Lettura errata delle istruzioni per l’uso, collegamento errato, uso improprio, modica del sensore e installazione inappropriata.
2. Danni causati da un trasporto inadeguato.
3. Incidenti o danni causati da incendio, inquinamento, tensione anomala, terremoto, tempesta, vento, inondazione e altri eventi di forza maggiore.
4. Eventuali perdite di guadagno, interruzioni dell’attività, perdite di dati commerciali e altre perdite economiche causate dall’utilizzo del sensore o dal malfunzionamento dello stesso.
5. Qualsiasi caso di risarcimento superiore al prezzo di vendita.
