Tascam Frontier HD-P2 Manual de usuario

HD-P2

Portable Stereo Audio Recorder

Effective : February, 2006 S-0148

CONTENTS

1. Specifications ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・2

2. Test Mode・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・6

3. Updating and Some Setting Procedures ・・・・・・・・・・・8

4. Warning Messages ・・・・・・・・・・・・・・・・・・・・・・・・10

5. Disassembly ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・11

6. Block Diagram ・・・・・・・・・・・・・・・・・・・・・・・・・・・・13

7. Level Diagram ・・・・・・・・・・・・・・・・・・・・・・・・・・・・14

8. Exploded View and Parts List ・・・・・・・・・・・・・・・・・15

9. PC Boards and Parts List ・・・・・・・・・・・・・・・・・・・・18

10. Included Accessories ・・・・・・・・・・・・・・・・・・・・・・23

1.仕様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・2

2.テストモードと緊急時操作・・・・・・・・・・・・・・・・・・・・・・・・6

3.アップデートの方法とその他の各種設定・・・・・・・・・・・・・・・8

4.警告メッセージ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・10

5.分解の手順・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・11

6.ブロックダイアグラム・・・・・・・・・・・・・・・・・・・・・・・・・・13

7.レベルダイアグラム・・・・・・・・・・・・・・・・・・・・・・・・・・・・14

8.分解図とパーツリスト・・・・・・・・・・・・・・・・・・・・・・・・・・15

9.基板図とパーツリスト・・・・・・・・・・・・・・・・・・・・・・・・・・18

10.付属品・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・23

SERVICE MANUAL

−2−

1. SPECIFICATIONS

仕様

TASCAM HD-P2

Specifications

Recording Media: Compact Flash, Microdrive

File Format: BWF Broadcast Wave File (FAT16/FAT32)

Recording time: 24 minutes (256 MB Compact Flash,

Fs=44.1 kHz 16 bit stereo)

Operating time: 5 Hours

Sample Rates: 44.1/48/88.2/96/176.4/192 kHz

Sample Clock refs: S/PDIF, Video (NTSC or PAL), LTC,

WORD

Quantization: 16/24 bit

Pre-record buffer: Up to 10 seconds

Time code types: 23.976,24,25,29,29.97 DF/NDF,

30 DF/NDF

Frequency response

Nominal level: 20 Hz to 20 kHz ±1.0 dB

(44.1 kHz/48 kHz)

MIC to LINE OUT: 20 to 40 kHz 0.5 dB/–4.0 dB

(88.2 kHz/96 kHz)

40 to 80 kHz 0.5 dB/–20 dB (176.4

kHz/192 kHz)

Noise level Trim Max (22 Hz to 22 kHz):

Up to –55 dBu MIC to LINE OUT

Dynamic Range (44.1kHz, 22k LPF, A-weighted):

105dB MIC to LINE OUT

THD+N(MAX LEVEL at 1kHz)

THD+N (MAX LEVEL at 1 kHz):

Up to 0.01% MIC to LINE OUT

TRIM MIN: Up to 0.01% 22 kLPF

Crosstalk at 1 kHz: Over 80 dB MIC to Monitor Out

Delay: 44.1 kHz 1.5 msec

192 kHz 0.7 mesc

Limiter: Attach time Up to 25 usec

Release time Up to 50 msec

Low Cut: High pass 100 Hz cut off –18 dB/OCT

定格

記録メディア：コンパクトフラッシュ、マイクロ

ドライブ

記録フォーマット： BWF（BroadcastWaveFile）

（FAT32/FAT16)

録音時間： 24分（256MBコンパクトフ

ラッシュカード使用、Fs＝44.1

kHz、16bitStereo時）

動作時間（バッテリー電源時）：

5時間（マイク入力信号録音時、

単3形アルカリ8本）

ビット長： 16、24ビット

サンプリング周波数： 44.1、48、88.2、96、

176.4、192kHz

外部クロック： S/PDIFデジタル、ビデオ

（NTSCまたはPAL）、

SMPTE/EBUタイムコード、

ワード

フレームレート： 23.976、24、25、29.97DF、

29.97NDF、30DF、30NDF

プリレコード時間： 5〜 10秒（サンプリング周波

数に依存）

電気的性能

周波数特性（MIC入力〜 LINEOUT、規定レベル）：

20〜 20,000Hz、± 1.0dB

（44.1kHz/48kHz）

20〜 40,000Hz、＋ 0.5dB/−4.0dB

（88.2kHz/96kHz）

20〜 80,000Hz、＋ 0.5dB/−20dB

（176.4kHz/192kHz）

ノイズレベル（トリム最大、22〜 22,000Hz、MIC入

力〜 LINEOUT)： − 55dBu以下

ダイナミックレンジ（MIC入力〜 LINEOUT、44.1kHz、

22kLPF、A-weighted）：

105dB

THD＋ N（MIC入力〜 LINEOUT、最大レベル、トリ

ム最小、1kHz、22kLPF）：

0.01%以下

クロストーク（1kHz、MIC入力〜 LINEOUT）：

− 80dB以上

電気的仕様

ディレイ： 1.5msec（44.1kHz）

0.7msec（192kHz）

リミッター：

アタックタイム： 25マイクロ秒以下

リリースタイム：最大50ミリ秒

ローカットフィルター：100Hzカットオフ、−18dB/

オクターブ

ファントム電源：＋ 48V、10mA

−3−

TASCAM HD-P2

Phantom Power: +48 Volt, 10 mA

Input/Output Connectors

Analog I/O

MIC Input

Connector: XLR–3–31 type

Input Impedance: 1.3 k1Balance

Mic Input Level: –60 dBu (Trim Max) to –13.8 dBu (Trim Min)

Internal Mic level: –60 dBu (Trim Max) to –13.8 dBu (Trim Min)

Headroom: 16dB/23 dB (with limiter)

Maximum Gain: 46.2 dB

Pad: 20 dB

LINE Input

Connector: RCA Pin type

Input Impedance: 10 k1

Input Level: –46.2 dBV (Trim Max) to 0 dBu (Trim Min)

Headroom: 10 dB

Maximum Gain: 46.2 dB

LINE Output

Connector: RCA Pin type

Input Impedance: 100 1

Input Level: –10 dBV

Head Room: +16 dBV

Headphone Output

Connector: 6 TRS PHONE jack (Tip: L, Ring: R, Sleeve:

GND)

Output Power: 55 mW+55 mW (32 1)

Speaker

Output: 500 mW (16 1)

Digital I/O

COAXIAL INPUT/OUTPUT

Connector: RCA Pin type

Input Impedance: 75 1

Format: IEC60958 (S/PDIF)

アナログ入出力仕様

MIC/LINE入力（バランス）

コネクター： XLR-3-31

（1：GND、2：HOT、3：COLD）

入力インピーダンス： 1.3kΩ

入力レベル： − 60dBu（トリム最大）〜

−13.8dBu（トリム最小）

ヘッドルーム： 16dB（リミッターOFF時）

23dB（リミッターON時）

最大ゲイン： 46.2dB

パッド： 20dB

内蔵マイク

入力レベル： − 60dBu（トリム最大）〜

−13.8dBu（トリム最小）

LINEIN入力（アンバランス）

コネクター： RCAピンジャック

入力インピーダンス： 10kΩ

入力レベル： − 46.2dBV（トリム最大）〜

0dBV（トリム最小）

ヘッドルーム： 10dB

最大ゲイン： 46.2dB

LINEOUT出力（アンバランス）

コネクター： RCAピンジャック

出力インピーダンス： 100Ω

規定出力レベル： − 10dBV

最大出力レベル：＋ 16dBV

PHONES出力（ステレオ）

コネクター： 6φ三極ホンジャック

負荷インピーダンス： 32Ω

出力： 55mW＋ 55mW

最大出力レベル：＋ 4.7dBu（1%歪み時）

内蔵スピーカー

出力パワー： 500mW

インピーダンス： 16Ω

デジタル入出力仕様

DIGITALIN入力

コネクター： RCAピンジャック

入力インピーダンス： 75Ω

信号フォーマット： IEC60958（S/PDIF）

ビット長： 24ビット

DIGITALOUT出力

コネクター： RCAピンジャック

出力インピーダンス： 75Ω

信号フォーマット： IEC60958（S/PDIF）

ビット長： 24ビット

−4−

TASCAM HD-P2

Quantization: 24 bit

Other Inputs

LTC INPUT

Connector: XLR–3–31

Input Impedance: 75 1

VIDEO INPUT

Connector: BNC

Input Impedance: 75 1

KEYBOARD

Connector: PS/2

FIREWIRE

Connector: IEEE.1394 (6 Pin)

Format: IEEE.1394 (Asynchoronous)

Baud Rate: 400 Mbps

Display

LCD: 240x160 dots with backlight

Power

AC ADAPTOR

Input: USA/Canada 120 V AC, 60 Hz

Europe/U.K. 230 V AC, 50 Hz

Australia 240 V AC, 50 Hz

Output: DC12 V

Rash Current: 600 mA

Power Consumption: 6 W (CompactFlash)

Battery: 8 x AA type dry cell (NiMH recommended)

Operating temperature:

0° to 35° C

Dimensions (w x d x h):

260 x 196 x 65

Weight: 1.2 kg (without the batteries)

Compatible Operating Systems:

Windows XP and Macintosh OSX ~10.3

その他の入出力

TIMECODEIN入力

コネクター： XLR-3-31

（1：GND、2：HOT、3：COLD）

入力インピーダンス： 75Ω

CLOCKIN/VIDEOREF入力

コネクター： BNC

入力インピーダンス： 75Ω

KEYBOARD

コネクター： PS/2

FireWire

コネクター： IEEE1394（6ピン）

フォーマット： IEEE1394（非同期）

ボーレート： 400Mbps

DISPLAY

LCD： 240×160ドット（バックライト）

一般仕様

ACアダプター

電源： 100VAC、50/60Hz

出力： DC12V

ラッシュ電流： 600mA

消費電力： 6W（コンパクトフラッシュ使用時）

バッテリー：単三乾電池（アルカリ、ニッケル

水素、ニッカド）8本使用

動作温度： 0℃〜 35℃

外形寸法（幅×奥行×高さ）：

260× 196× 65mm

重量： 1.2kg（本体のみ）

付属品： ACアダプター、IEEE1394ケー

ブル（2m、6ピン− 6ピン）、シ

ョルダーストラップ、取扱説明書、

リファレンスカード

対応OS： WindowsXP、MacintoshOSX

（10.3以上）

−5−

TASCAM HD-P2

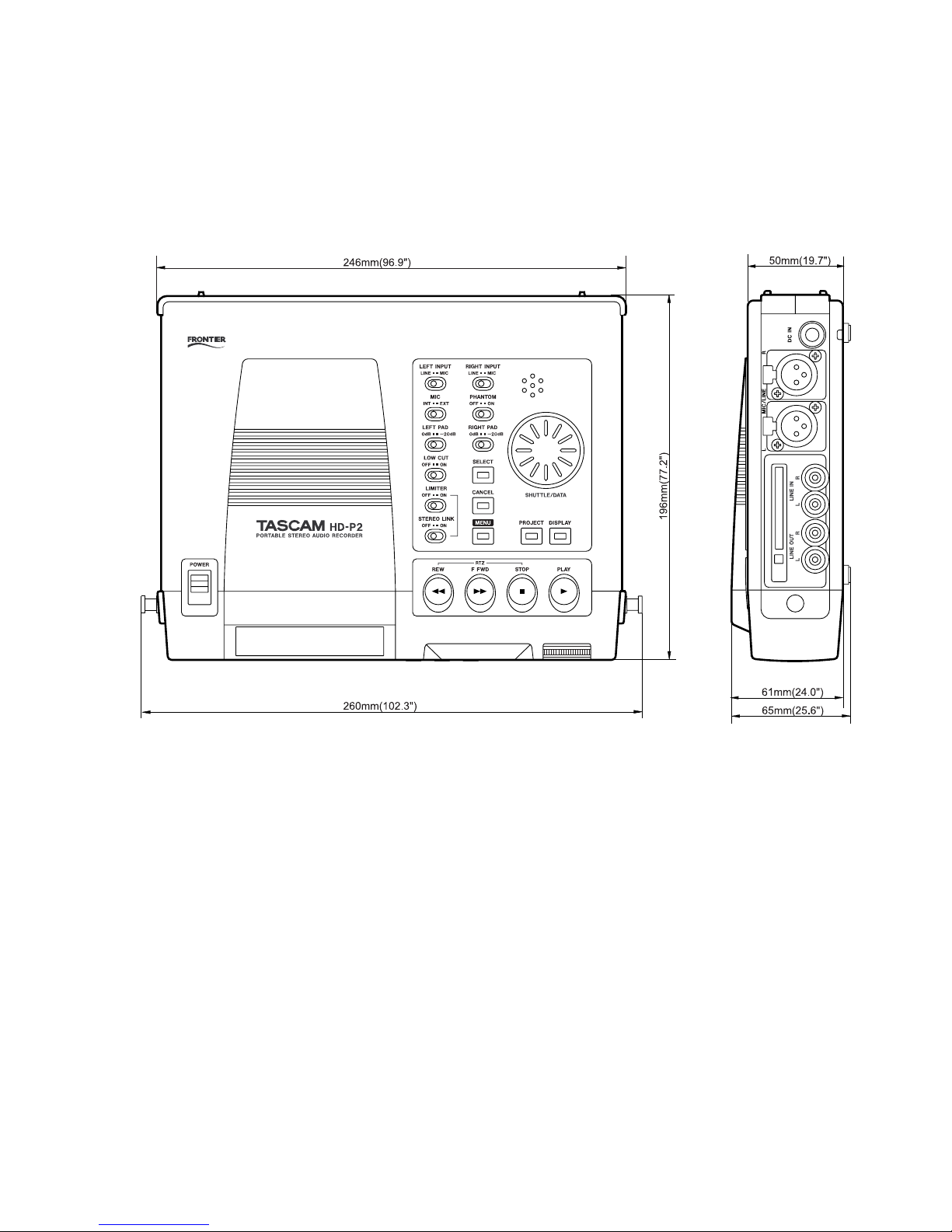

外形寸法図

Dimensional drawing

−6−

2. TEST MODE

テストモードと緊急時操作

TASCAM HD-P2

Selecting Test Mode allows you to perform check operations of

the encoder, LCD and keys, and also to get into self-diagnostics.

1. Switch on the power and press the DISPLAY and PLAY

buttons at the same time.

The TIMECODE, PAUSE and REC LEDs blink and as you

release your fingers from the buttons the PAUSE LED lights

solid to indicate the test mode is engaged.

2. Press the PLAY button and the unit switches into a check

mode that allows you to perform check operations of the

encoder and LCD.

As you rotate the encoder, a bar moves up and down on the

LCD. Also, as you rotate the encoder rightwards, the

TIMECODE, PAUSE and REC LEDs light in sequence to

indicate the direction in which the encoder is rotated.

Rotating the encoder leftwards, these LEDs light in reverse

order.

3. Press the PLAY button again and the unit switches in a check

mode that allows you to perform check operations of the

keys.

Press the following keys, in the indicated order.

PAUSE∑REC∑HOLD∑MARKER∑LOCATE R∑LOCATE L

∑RETAKE∑TIMECODE∑REW∑F.FWD∑STOP∑PLAY∑

DISPLAY∑PROJECT∑MENU∑CANCEL∑SELECT

If any of the above buttons is out of order, the REC LED

blinks.

4. Once the check operations of the keys are over, the PAUSE

LED blinks and the self-diagnostics starts.

The self-diagnostics checks the internal clock, the memory

access, and the system clock.

When nothing goes wrong, the TIMECODE LED blinks.

If something goes wrong, the REC LED blinks.

5. To quit test mode, unplug the AC adapter or forcibly switch

off the power.

テストモードでは、エンコーダーの動作確認、LCDの動作確

認、キーの動作確認、及び自己診断を行います。

1, 電源の投入と一緒に、DISPLAYボタンとPLAYボタン

を押してください。

TIMECODE LED、PAUSE LED、RECLEDが点滅し、

手を離すとPAUSE LEDが点灯して、テストモードに入

ったことを表わします。

2, PLAYボタンを押すと、エンコーダーとLCDの動作確認

モードに入ります。

エンコーダーを回すと、LCD上のバーが上下に移動しま

す。

また、エンコーダーを右に回すと、TIMECODE LED、

PAUSELED、RECLEDが順番に点灯してエンコーダー

の回転方向を示します。逆に回すと、LEDは逆に順番で

点灯します。

3, 再度、PLAYボタンを押すと、キーの動作確認モードに

入ります。

下記の順番でキーを押して、確認します。

PAUSE∑REC∑HOLD∑MARKER∑LOCATE R∑

LOCATE L∑RETAKE∑TIMECODE∑REW∑

F.FWD∑STOP∑PLAY∑DISPLAY∑PROJECT∑

MENU∑CANCEL∑SELECT

キーの動作に異常があった場合はREC LEDが点滅しま

す。

4, キーの動作確認が終了すると、PAUSE LEDが点滅し、

自己診断が始まります。

自己診断では、内部クロック、メモリーアクセス、シス

テムクロック確認を行います。

正常な場合はTIMECODELEDが点滅します。

異常があった場合はRECLEDが点滅します。

5, テストモードを終了するには、ACアダプターを抜くか、

強制終了を行います。

−7−

TASCAM HD-P2

Emergency Boot-up

If the update failed because problems occurred in the updating

process, you can use the boot program to get the unit restarted.

1. Switch on the power and press the PROJECT and STOP

buttons at the same time.

The boot program gets the unit started.

Remember, the starting firmware is in the flash ROM and the

same version as shipped.

2. Once the unit restarted, try updating the firmware again.

3. Upon completion of the update, restart the unit in the normal

way.

Forcible Shutdown

If trouble is produced and you cannot switch off the unit, press

and hold down the POWER switch for 10 seconds.

About FAT 16 & FAT 32

The HD-P2 operates under Windows CE.

Windows CE formats media of up to 2 GB in FAT 16.

Media of higher capacity are formatted in FAT 32.

Te HD-P2 is optimized for FAT 16 although it operates with FAT-

32 media, too.

To let the HD-P2 operate with FAT 32, you need to use high-

speed transfer media.

緊急起動の方法

ファームウェアの更新中にトラブルが発生して、更新できな

かった場合等にBootプログラムから本機を起動することが

できます。

1, 電源の投入と一緒に、PROJECTボタンとSTOPボタン

を押してください。

Bootプログラムからの起動が実行されます。

但し、この起動ファームウェアはFLASH ROMに書かれ

ている出荷時の古いバージョンになっています。

2, 起動したら、再度、ファームウェアの更新を行ってくだ

さい。

3, 更新終了後は、通常の電源投入方法で再起動させてくだ

さい。

強制終了の方法

なんらかのトラブルで電源がオフできない場合は、POWER

SWを10秒間押し続けてください。

強制終了を行います。

FAT16&32について

HD-P2はWindowsCE上で動作しています。

Windows CEは2GBまでのメディアをFAT16でフォーマ

ットします。

それ以上のメディアについてはFAT32でフォーマットを行

います。

HD-P2はFAT32のメディアでも動作しますが、FAT16で

最適化されています。

FAT32で動作させる場合は、高速転送のメディアが必要で

す。

−8−

3. Updating and Some Setting Procedures

アップデートの方法とその他の各種設定

TASCAM HD-P2

Updating Procedure

1. Connect the HD-P2 to a PC or Mac using a FireWire cable

and select “Fire Dock” in the HD-P2’s Main menu. The media

in the HD-P2 is an external media as viewed from the PC

side.

アップデートの方法

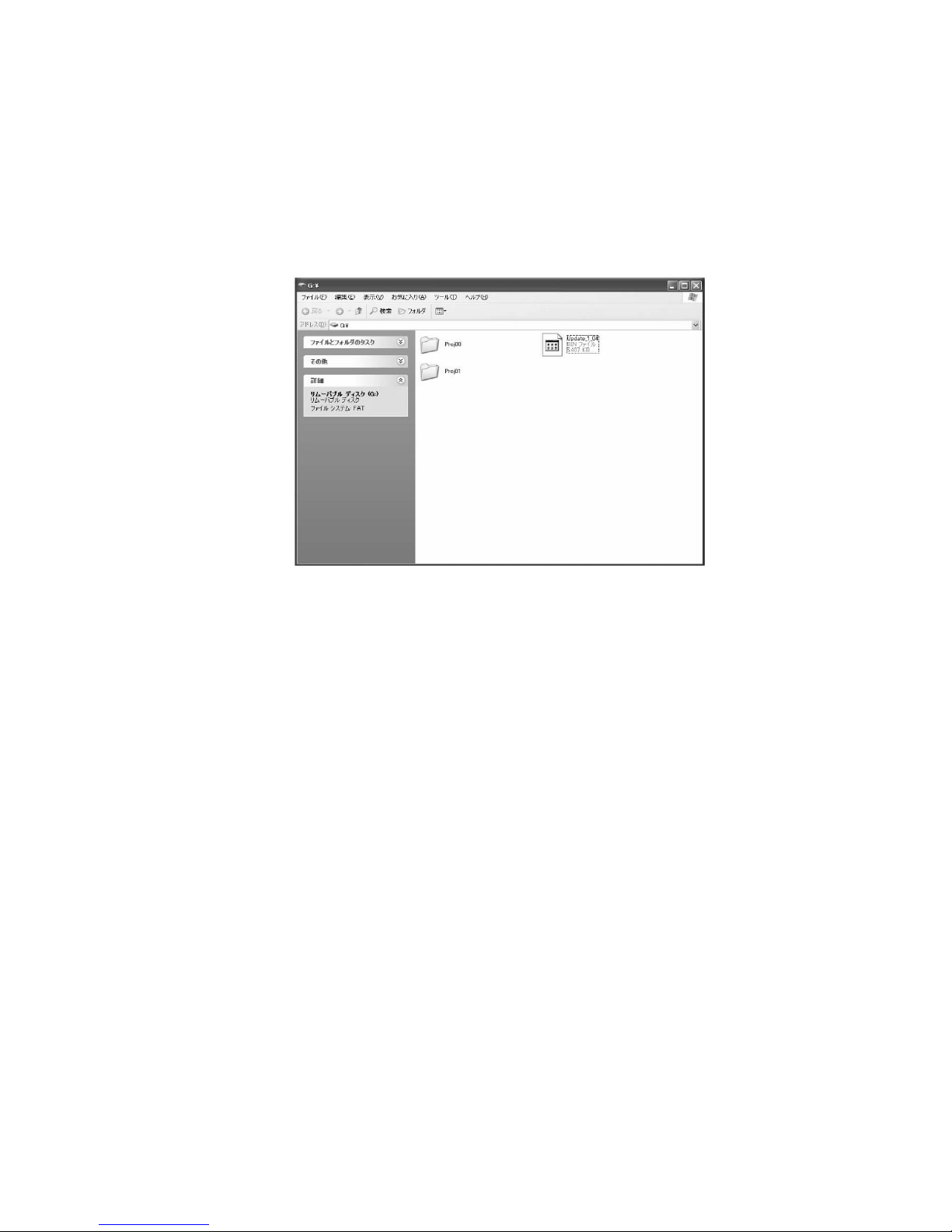

1. HD-P2をFirewireケーブルでPCまたはMacに接続し、HD-

P2のMainメニューのFirewire Dockを選択してください。

HD-P2上のメディアはパソコンの外部メディアになります。

2. アップデートするBINファイルをプロジェクトと同じ場所

にコピーします。

3. コピーが終了しましたら、パソコンからHD-P2を切り離

してください。

4. HD-P2は更新ファイルを見つけると自動的にアップデー

ト待ちになります。

5. SELECTボタンを押すと、アップデートを開始します

6. アップデートが終了するとUpdate Completeを表

示します。

このBINファイルは、アップデートを終了すると、HD-

P2が自動的にメディアから削除します。

7. HD-P2を再起動して下さい。

メディアをHD-P2から取り出し、パソコン上でコピーし

てもアップデートが出来ます。

複数台のアップデートを行うとき

ユーザーが行う更新ファイルは***.BINという名称のファイル

を使用します。

このBINファイルは更新後、HD-P2が自動的にメディアから

削除します。

もし、複数台のHD-P2を更新したい場合はBINをBONまた

はBANなどにファイル名を書き換えてください。

更新が終了してもメディアからは更新ファイルは削除されま

せん。

2. Copy the .bin file to update to the same location as the

project.

3. When the file has been copied, disconnect the HD-P2 from

the computer.

4. The HD-P2 automatically gets ready for starting the updating

process as it detects an updating file.

5. Press the SELECT button and the updating process starts.

6. When the updating process is completed, “Update Complete”

is displayed.

The HD-P2 automatically deletes the .bin file in question from

the media as the updating process is over.

7. Get the HD-P2 restarted.

An alternative is to take out the media from the HD-P2 and

make a copy of the .bin file on the computer.

Updating Multiple Units

The updating file used by users has the extension .bin.

The HD-P2 automatically deletes this bin file from the medium

after completion of update.

So when updating multiple HD-P2’s you need to rewrite the

extension .bin to, for example, .bon or .ban to prevent the file

from being deleted.

−9−

TASCAM HD-P2

Back to Factory Defaults

To reset the HD-P2 back to factory defaults, select System ∑

Default Project Settings ∑Reset Settings to Factory Defaults in

the menu.

Clearing Project Numbers

All Project numbers are cleared from memory when you select

System ∑Default Project Settings ∑Reset Project Counter in

the HD-P2’s menu.

Newly created Projects are numbered starting with 0.

Fragmentation in media

As you delete and create data on the HD-P2 over and over, data

in the media in use are fragmented, and this may cause the

media speed to slow down. We recommend formatting your

media regularly.

Note on Microdrive

The microdrive is a hard disk. So there is a chance that it might

be damaged due to shock or vibration.

There was also a case where playback with the HD-P2’s speakers

set to maximum volume resulted in damage to the microdrive.

ReadMe 1.02 includes Note for users.

FireWire Connection

There are rarely chances where the HD-P2 might not identify

media as you connect the HD-P2 to and disconnect it from a PC

or Mac over and over. If this is the case, turn the HD-P2 off and

turn it back on.

工場出荷時設定への戻し方

HD-P2のSystem∑Default Project Settings∑Reset

Settings to Factory Dafualts メニューを選択すると工

場出荷時の設定に戻ります。

Project番号のクリア方法

HD-P2のSystem∑Default Project Settings∑Reset

Project Counter メニューを選択するとProject番号はク

リアされます。

新規作成されるProjectは0から作成されます。

メディアのデフラグについて

HD-P2で使用されるメディアはファイルの削除や作成で、

メディアにデフラグ（隙間）が発生します。

このデフラグによりメディアスピードが遅くなることがあり

ます。

常にフォーマットをすることをお勧めします。

マイクロドライブについて

マイクロドライブはハードディスクです。衝撃や振動により

破損する恐れがあります。

また、HD-P2のスピーカーを最大にした状態での再生でマ

イクロドライブに損傷を与えたこともありました。ユーザー

への注意はReadMe1.02で記載されています。

Firewire接続について

HD-P2をPCまたはMacにFirewireでの接続を繰り返して行

っていると、まれにHD-P2がメディアを認識できなること

が発生します。その場合は、HD-P2の電源を再度投入して

ください。

−10−

4. Warning Messages

警告メッセージ

TASCAM HD-P2

This message might be displayed during playback or recording.

This warns you that the media in use is too slow in speed,

prompting you to use a higher speed media.

This message will appear during recording, warning you that the

media space is running out. You need then to replace the media

with a new one or format the media in use.

This message will appear when you try switching off the power

during recording or playback, prompting you to stop recording

or playback before switching off the power.

再生または録音中に以下のメッセージが表示されることがあ

ります。

これは、使用しているメディアのスピードが間に合わない場

合に表示されます。高速なメディアを使用してください。

録音中にメディア容量がなくなると以下のメッセージが表示

されます。

新しいメディアに交換するか、またはフォーマットを行って

ください。

録音中または再生中に電源を切ろうとすると以下のメッセー

ジが表示されます。

録音または再生を停止させてから、電源を切ってください。

Otros manuales para Frontier HD-P2

Tabla de contenidos

Otros manuales de Equipo de grabación de Tascam

Tascam

Tascam US-1x2 Manual de usuario

Tascam

Tascam GT-R1 Instrucciones de instalación y funcionamiento

Tascam

Tascam US-224 Manual de usuario

Tascam

Tascam Digital Portastudio DP-24 Manual del propietario

Tascam

Tascam HD-R1 Manual de usuario

Tascam

Tascam 238 Manual de usuario

Tascam

Tascam HS-8 Cómo utilizar

Tascam

Tascam DR-10C Manual de usuario

Tascam

Tascam CD-RW900SL Guía

Tascam

Tascam HS-2000 Manual de usuario

Tascam

Tascam CC-222SL Guía

Tascam

Tascam DR-40 Manual de usuario

Tascam

Tascam DA-88 Manual de usuario

Tascam

Tascam US-122 Manual

Tascam

Tascam CC-222MKII Manual de usuario

Tascam

Tascam MX-2424 Manual de usuario

Tascam

Tascam DR-10CH Manual de usuario

Tascam

Tascam DR-680 Instrucciones de instalación y funcionamiento

Tascam

Tascam HS-4000 Manual de usuario

Tascam

Tascam 12 Manual de usuario

Tascam

Tascam BB-1000CD Manual de usuario

Tascam

Tascam MMR-8 Manual de usuario

Tascam

Tascam Digital Portastudio DP-24 Manual de usuario

Tascam

Tascam Frontier HD-P2 Manual de usuario

Manuales populares de Equipo de grabación de otras marcas

KV2 Audio

KV2 Audio 500 Series Manual de usuario

Robotics Technologies

Robotics Technologies microBus-Cam II Manual de usuario

Seca

Seca 460 Manual de usuario

Cognex

Cognex MVS-8000 Series Manual de usuario

Mect

Mect MPNC006 Series Manual de usuario

Bad Caf

Bad Caf THE LEASH Manual de usuario

Strymon

Strymon NIGHTSKY Manual de usuario

Mitsubishi Electric

Mitsubishi Electric 16CH DIGITAL RECORDER DX-TL5000U Manual de usuario

Tews Technologies

Tews Technologies TPMC465 Manual de usuario

Honeywell

Honeywell Excel 50 Manual de usuario

SeaLevel

SeaLevel COMM+8.LPCI Manual de usuario

Arturia

Arturia AUDIOFUSE STUDIO Manual de usuario

Rukra

Rukra RK-1240 Manual de usuario

Samson

Samson SCOM Manual de usuario

Dynacord

Dynacord DPS260 Manual de usuario

Nice

Nice Core Manual de usuario

Pyle Pro

Pyle Pro PSS8 Manual de usuario

RF-System

RF-System TinyGate Manual de uso y cuidado
