Swegon PARAGONc Guía

PARAGONc

Installation – Commissioning – Maintenance 20191126

Art. 942428009

Content / Innehåll

Installation / Montering ..................................... 2

Cutout dimensions / Håltagningsmått ......................... 2

Suspension / Upphängning ......................................... 3

Water connections / Vattenanslutningar ...................... 5

Air connections / Luftanslutningar............................... 6

Control equipment / Styrutrustning ............................. 7

Grilles assembly / Gallermontering .............................. 8

Commissioning / Injustering .............................. 9

Maintenance / Skötsel ...................................... 11

Symbols / Symboler

Warning/Caution!

Varning/Observera!

PARAGONc

2Swegon reserves the right to alter specications. 20191126

L A B

775 650 710

900 775 835

1100 975 1035

1300 1175 1235

1500 1375 1435

50-90

150

405

40-65

695

185

Cutout dimensions / Håltagningsmått

Installation / Montering

20191126 Swegon reserves the right to alter specications.

PARAGONc

C=50-90

D=40-65

L + 20

c-c 695

C +35

Suspension / Upphängning

PARAGONc

4Swegon reserves the right to alter specications. 20191126

C=50-90

D=40-65

c-c 695

50 L + 20

C +35

L + 20

Suspension / Upphängning

20191126 Swegon reserves the right to alter specications.

PARAGONc

PARAGONc NC PARAGONc HC PARAGONc CCO

ACTUATORb-m

SYST VDN VEN-m

ACTUATORb-m

SYST VDN VEN-m

CCO

kit

Compact Change Over



Water connections / Vattenanslutningar

A1 A2 A3

N.B! / OBS!

Use support sleeves inside the pipes together with compression ring couplings.

Använd stödhylsor i rören tillsammans med klämringskopplingar.

Max. recommended test pressure: 2400 kPa

Max. permissible inlet ﬂow temperature: 60°C

PARAGONc

6Swegon reserves the right to alter specications. 20191126

Air connections / Luftanslutningar

Supply air / Tilluft Extract air / Frånluft

A: Min. 70mm

B: Min. 330mm

PARAGONc (R) PARAGONc (R)

PARAGONc (L) PARAGONc (L)

A: Min.770mm

B: Min. 360mm

20191126 Swegon reserves the right to alter specications.

PARAGONc

Supply air / Tilluft Extract air / Frånluft

A: Min. 70mm

B: Min. 330mm

PARAGONc (R) PARAGONc (R)

PARAGONc (L) PARAGONc (L)

Control equipment / Styrutrustning

W4.1, PS

W4.1, 2xPS

CONDUCTOR

-wir

{

LUNA-PARAGON

-wir

{

CONDUCTOR LUNA

CONDUCTOR / LUNA

For US and Canada market

WARNING:

The power feeding to the system shall

be a Low Voltage class 2 circuit.

PARAGONc

8Swegon reserves the right to alter specications. 20191126

Grilles assembly / Gallermontering

20191126 Swegon reserves the right to alter specications.

PARAGONc

Room 203

PARAGON 1300

22 l/s PARAGON 1300

q=15.7 - 31.4 (l/s)

k=2,22

q=L/L

1. 2.

q = k · √pi [l/s]

pi = (q/k)2

[Pa]

Storlek Dystryck Luftﬂöde Kpl Dysinställning

(mm) (Pa) (l/s)

900 50 - 150 Pa 10,6 - 18,4 1,5 L / L

900 50 - 150 Pa 12 - 20,8 1,7 L / M

900 50 - 150 Pa 13,4 - 23,1 1,89 M / M

900 50 - 150 Pa 16,8 - 29 2,37 L / H

900 50 - 150 Pa 18,2 - 31,5 2,57 M / H

900 50 - 150 Pa 22,9 - 39,7 3,24 H / H

1100 50 - 150 Pa 13,7 - 23,8 1,94 L / L

1100 50 - 150 Pa 15,5 - 26,8 2,19 L / M

L=900, 1300 L=775, 1100, 1500

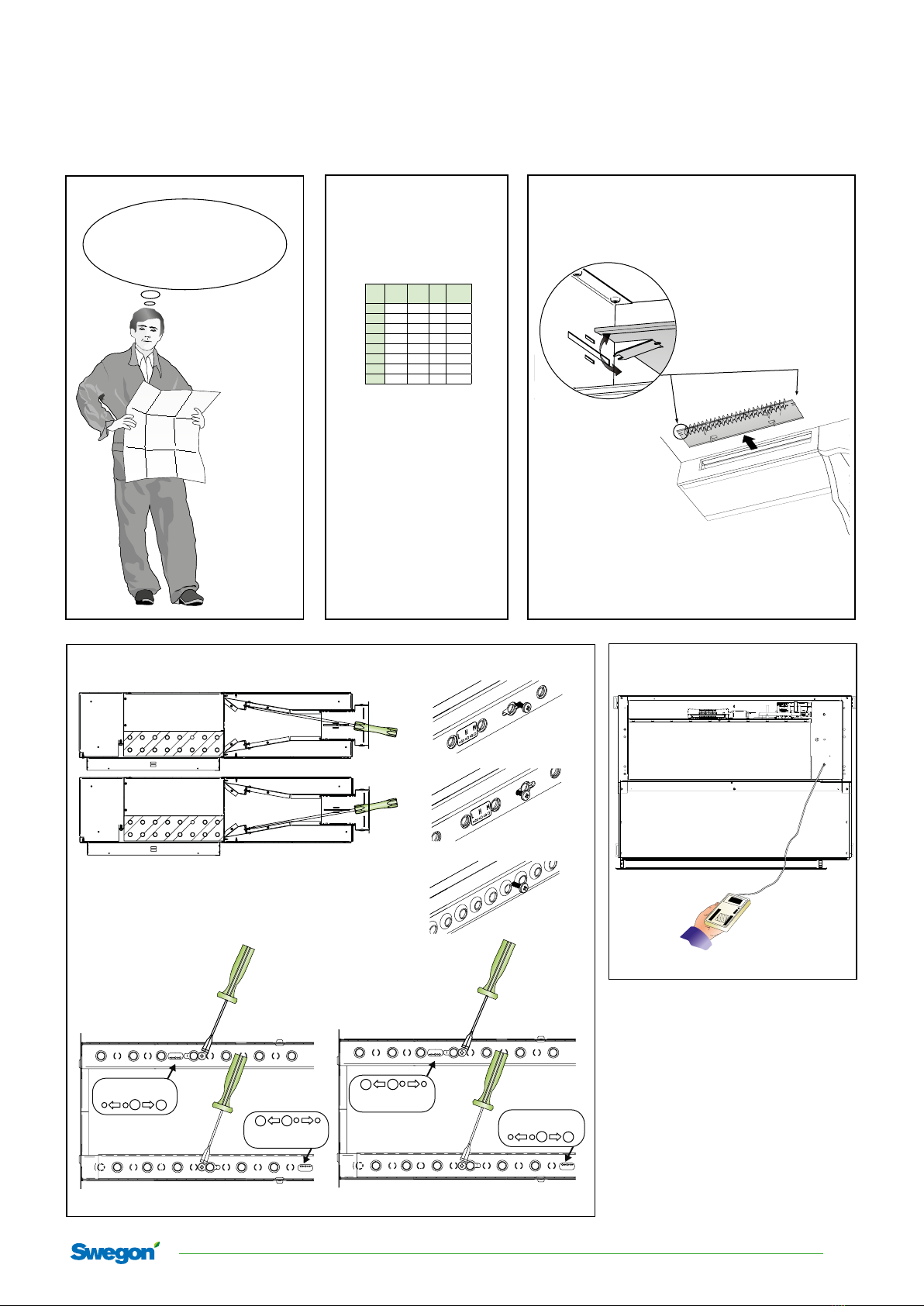

Commissioning / Injustering

PARAGONc

10 Swegon reserves the right to alter specications. 20191126

Length / Längd pi Airﬂow / Luftﬂöde Kpl Nozzle / Dysa

(mm) (Pa) (l/s)

775 50 - 200 Pa 8.5 - 17 1,20 L / L

775 50 - 200 Pa 9.7 - 19.4 1,37 L / M

775 50 - 200 Pa 10.9 - 21.8 1,54 M / M

775 50 - 200 Pa 13.8 - 27.6 1,95 L / H

775 50 - 200 Pa 15 - 30 2,12 M / H

775 50 - 200 Pa 19.1 - 38.2 2,70 H / H

900 50 - 200 Pa 10.2 - 20.4 1,44 L / L

900 50 - 200 Pa 11.6 - 23.2 1,64 L / M

900 50 - 200 Pa 13.1 - 26.1 1,85 M / M

900 50 - 200 Pa 16.6 - 33.1 2,34 L / H

900 50 - 200 Pa 18 - 36 2,55 M / H

900 50 - 200 Pa 22.9 - 45.9 3,24 H / H

1100 50 - 200 Pa 13.2 - 26.3 1,86 L / L

1100 50 - 200 Pa 15 - 30 2,12 L / M

1100 50 - 200 Pa 16.9 - 33.8 2,39 M / M

1100 50 - 200 Pa 21.4 - 42.8 3,03 L / H

1100 50 - 200 Pa 23.3 - 46.5 3,29 M / H

1100 50 - 200 Pa 29.6 - 59.3 4,19 H / H

1300 50 - 200 Pa 15.7 - 31.4 2,22 L / L

1300 50 - 200 Pa 17.9 - 35.8 2,53 L / M

1300 50 - 200 Pa 20.1 - 40.3 2,85 M / M

1300 50 - 200 Pa 25.5 - 51.1 3,61 L / H

1300 50 - 200 Pa 27.8 - 55.5 3,93 M / H

1300 50 - 200 Pa 35.4 - 70.7 5,00 H / H

1500 50 - 200 Pa 13.9 - 27.9 1,97 L / L

1500 50 - 200 Pa 19.1 - 38.2 2,70 L / M

1500 50 - 200 Pa 24.3 - 48.5 3,43 M / M

1500 50 - 200 Pa 26.3 - 52.5 3,71 L / H

1500 50 - 200 Pa 31.4 - 62.8 4,44 M / H

1500 50 - 200 Pa 38.6 - 77.2 5,46 H / H
