Sven SPS850 Manual de usuario
5.1канальная
мультимедийная
акустическая
минисистема
с дистанционным
управлением
ÈÍÑÒÐÓÊÖÈß ÏÎ ýêñïëóàòàöèè
SPS-850
Перед эксплуатацией системы внимательно ознакомьтесь с настоящей инструкцией
и сохраните ее на весь период использования.
Рус
Благодарим Вас за покупку акустической системы (АС) торговой марки SVEN!
АВТОРСКОЕ ПРАВО
© Sven Corp. 2004 г. Версия 1.0 (V 1.0)
Данная инструкция и содержащаяся в ней информация защищены авторским правом. Все права оговорены.
ПРЕДУПРЕЖДЕНИЕ ОБ ОГРАНИЧЕНИИ ОТВЕТСТВЕННОСТИ
Несмотря на приложенные усилия сделать инструкцию более точной, возможны некоторые несоответствия. Информация
данной инструкции предоставлена на условиях «как есть». Автор и издатель не несут никакой ответственности перед лицом
или организацией за ущерб или повреждения, произошедшие от информации, содержащейся в данной инструкции.
ТОРГОВЫЕ МАРКИ
Все торговые марки являются собственностью их законных владельцев.
РАСПАКОВКА
Аккуратно распакуйте акустическую систему, проследите за тем, чтобы внутри коробки не остались какие'либо
принадлежности. Проверьте устройство на предмет повреждений, если АС повреждена при транспортировке, обратитесь
в фирму, осуществлявшую доставку.
Техническая поддержка размещена на сайте: http://www.sven.ru
Здесь же вы сможете найти обновленную версию данной инструкции.
2
ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
СОДЕРЖАНИЕ
1. МЕРЫ БЕЗОПАСНОСТИ ............................................................................................................................................... 4
2. КОМПЛЕКТАЦИЯ .......................................................................................................................................................... 4
3. ОСОБЕННОСТИ АС ....................................................................................................................................................... 4
4. РАСПОЛОЖЕНИЕ .......................................................................................................................................................... 4
5. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ ............................................................................................................................. 5
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .............................................................................................................................. 8
3
Рус SVEN SPS850
1. МЕРЫ БЕЗОПАСНОСТИ
Оберегайте от попадания в отверстия АС посторонних предметов.
Не устанавливайте в помещениях с повышенной влажностью и запыленностью.
Не устанавливайте ее рядом с нагревательными приборами и не подвергайте воздействию прямых солнечных лучей.
Не используйте для протирки бензин, спирты или другие растворители, т. к. они могут повредить поверхность АС. Для
чистки АС используйте мягкую сухую ткань.
Не вскрывайте АС и не производите ремонт самостоятельно.
2. КОМПЛЕКТАЦИЯ
1. Сабвуфер в деревянном корпусе – 1 шт.
2. Сателлит в пластиковом корпусе – 5 шт.
3. Пульт дистанционного управления – 1 шт. (Батарейки в комплект не входят.)
4. Сигнальный входной кабель – 3 шт.
5. Переходник «тюльпан – мини'джек» – 3 шт.
6. Подставка под сателлит – 5 шт.
7. Инструкция по эксплуатации – 1 шт.
3. ОСОБЕННОСТИ AC
Возможность воспроизведения стерео сигнала через все сателлиты
Встроенный адаптер питания
Может подключаться к звуковой карте ПК, VCD, CD, DVD и т. д.
Магнитное экранирование
Раздельное управление громкостью сабвуфера и сателлитов
Пульт ДУ
4. РАСПОЛОЖЕНИЕ АС
Располагайте сателлиты относительно слушателя симметрично на расстоянии не менее одного метра в соответствии
с рисунком 1.
4
ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
Рис. 1.
5. ПОДКЛЮЧЕНИЕ И ЭКСПЛУАТАЦИЯ
1. Подключите сателлиты к сабвуферу в соответствии со схемой подключения (рис. 2).
2. Подключите сабвуфер к источнику звука в соответствии с (рис. 3 ) в зависимости от выбранного режима.
При выборе режима АС'3 подключаются шесть входов. В режиме «Стерео» сигнал подключается к стереовходу «Front'
stereo».
3. Вставьте вилку питания в сетевую розетку и включите питание.
4. Подстройте необходимый уровень громкости кнопками регуляторов громкости сабвуфера и сателлитов, расположенных
на передней панели (рис. 4) или на ПДУ (рис. 5).
Примечание. Для повышения качества воспроизведения пользуйтесь выходом звуковой карты LineOut.
Схема подключения АС и задняя панель сабвуфера
1. Bходы фронтальных каналов
2. Bходы тыловых каналов
3. Входы сабвуфера и центрального канала
4. Кабель питания
5. Выключатель питания
5
Рус SVEN SPS850
Рис. 2.
6
ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ

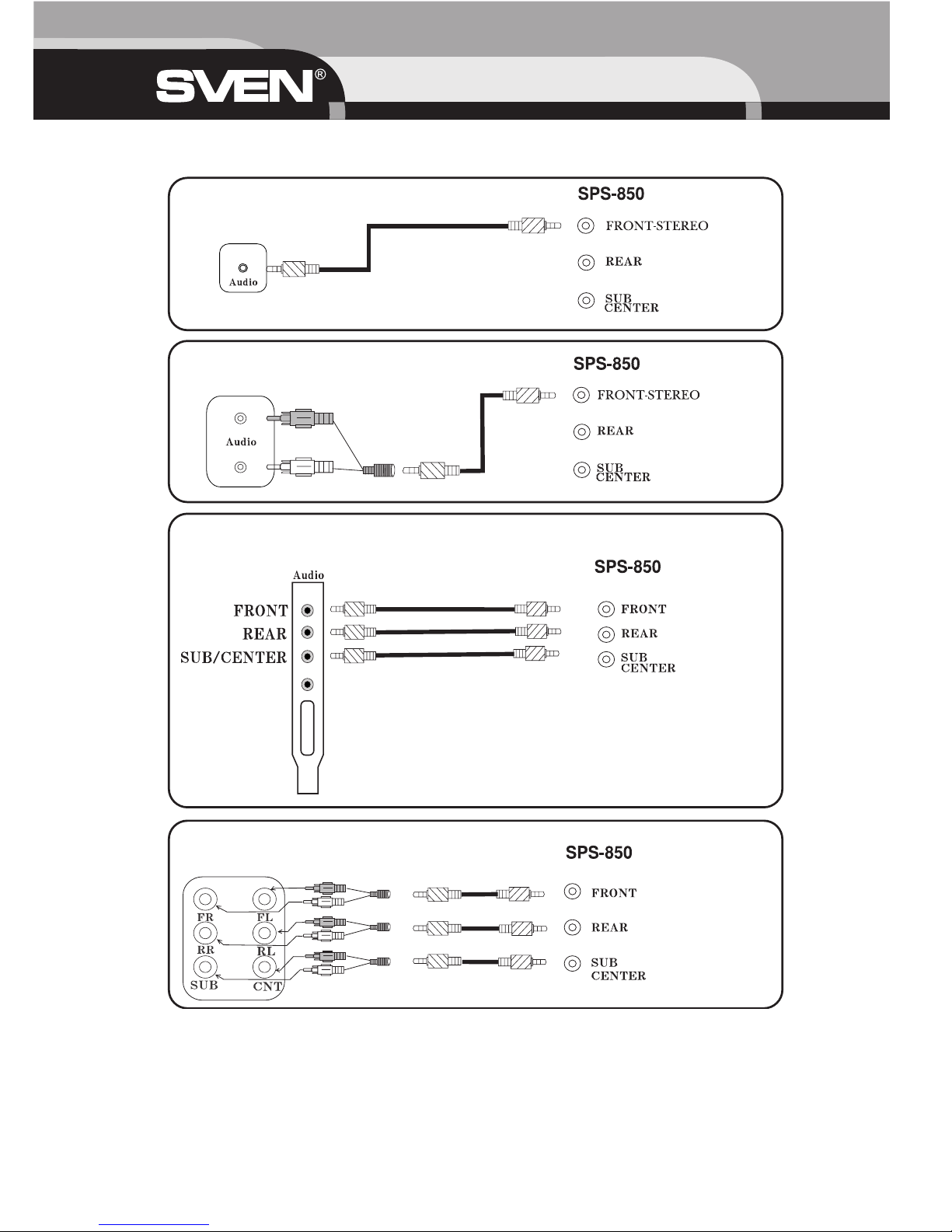

Схемы подключения источников сигнала
Звуковая карта,
CDпроигрыватель
DVDплейер
Видеоплейер
5.1канальная
звуковая карта
Рис. 3.
Передняя панель
1. Индикатор дежурного режима
2. Кнопка включения дежурного режима
3. Окно ИК'приемника
4. Кнопки основного регулятора громкости
5. Кнопки регулятора громкости сабвуфера
Пульт дистанционного управления
1. Кнопка дежурного режима
2. Кнопки основного регулятора громкости
3. Кнопки регулятора громкости сабвуфера
7
Рус SVEN SPS850
Рис. 4.
Рис. 5.
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Примечания:
1. Технические характеристики, приведенные в таблице, справочные и не могут служить основанием для претензий.
2. Продукция торговой марки SVEN постоянно совершенствуется. По этой причине технические характеристики могут быть
изменены без предварительного уведомления.
Мощность (RMS) 6 + 5 х 3 Вт
Динамики
сабвуфер
сателлиты
100 мм
62,5 мм
Напряжение питания ~220 В, 50 Гц
Диапазон частот
сабвуфер
сателлиты
65–200 Гц
120–20 000 Гц
Размеры
сабвуфер
сателлиты
341 х 256 х 270 мм
80 х 80 x 100 мм
Масса 4,98 кг
8
ÈÍÑÒÐÓÊÖÈß ÏÎ ÝÊÑÏËÓÀÒÀÖÈÈ
Active
5.1 speaker
minisystem
with remote control
Please read this operation manual before using the unit and retain this operation manual
in safe place for future reference.
Eng SVEN SPS850
Thank you for buying the Sven acoustic system (AS)!
LIMITED WARRANTY
The enclosed materials are provided “as is” without warranty of any kind, either expressed or implied, including but not limited to the
implied warranties of merchant ability and fitness for a particular purpose. The entire risk as to quality and performance of the system
and enclosed material is assumed by you.
LIMITATION OF REMEDIES
Sven entire liability and your exclusion remedy shall be replacement of the media if you have met the conditions as described under
«Limited Warranty».
In no event will Sven Corporation be liable to you for any damages arising out of your use of this system.
All mentioned trademarks are registered trademarks of their respective owners.
Technical support is on http://www.sven.ru
OPERATION MANUAL
