IMPORTANT

This document is an additional manual to the Stûv

6-in installation manual. For a successful installation,

it is important to follow these instructions carefully.

Look for this symbol in the Stûv 6-in installation

manual to know when to refer to this appendix.

FR EN

PICTURE TYPE FRAME

STÛV 6

INSTALLATION MANUAL

CADRE APPLIQUÉ

STÛV 6

NOTICE D’INSTALLATION

OUTILS À PRÉVOIR REQUIRED TOOLS

FR EN

Perceuse-visseuse Embout hexagonal

3mm Embout

Torx 20

T20

3mm

Impact driver 3mm

hex bit Wall ﬁnishingTorx 20 bit

T20

3mm

Finition du mur

IMPORTANT

Ce document est une notice complémentaire de la

notice d’installation du Stûv 6-in. Les instructions

dans cette notice doivent être suivies aﬁn de réussir

l’installation. Repérer le symbole dans la notice du Stûv

6-in pour savoir quand vous y référer.

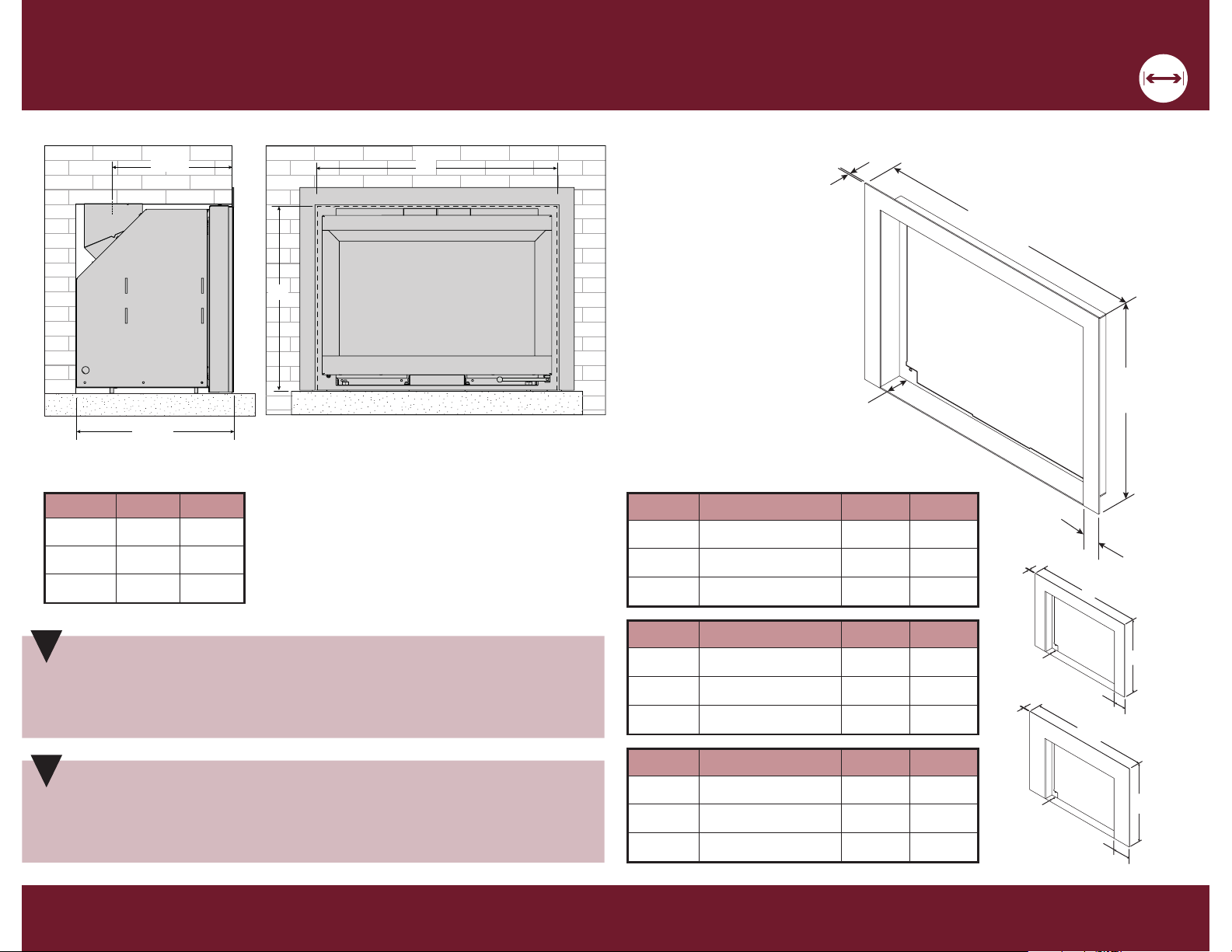

DIMENSIONS

3CADRE APPLIQUÉ STÛV 6 PICTURE TYPE FRAME STÛV 6

DIMENSIONS

NOTE EN

Picture type frames can cover up to the dimensions in the table to the right,

but we suggest adding at least /" of clearance to the dimensions listed in

the table above to cover masonry imperfections.

2 "

"

NOTE FR

Les cadres appliqués peuvent couvrir jusqu'aux dimensions inscrites dans le

tableau à droite, mais nous suggérons de prévoir au moins /" de jeu sur les

cotes du tableau ci-dessus pour couvrir les imperfections de la maçonnerie.

4" CODE A B

66x50 AW1100600714 33 " 23 "

76x55 AW1100600814 37 " 25 "

76x60 AW1100602614 37 " 27 "

6" CODE A B

66x50 AW1100600716 37 " 25 "

76x55 AW1100600816 41 " 27 "

76x60 AW1100602616 41 " 29 "

2" CODE A B

66x50 AW1100600712 29 " 21 "

76x55 AW1100600812 33 " 23 "

76x60 AW1100602612 33 " 25 "

L1 H1

66x50 26" 19 ⁄"

76x55 30" 21 ⁄"

76x60 30" 23 ⁄"

12 ½"

16 ⁄"

.1 DÉBALLAGE

INSTALLATION

6PICTURE TYPE FRAME STÛV 6CADRE APPLIQUÉ STÛV 6

2INSTALLATION

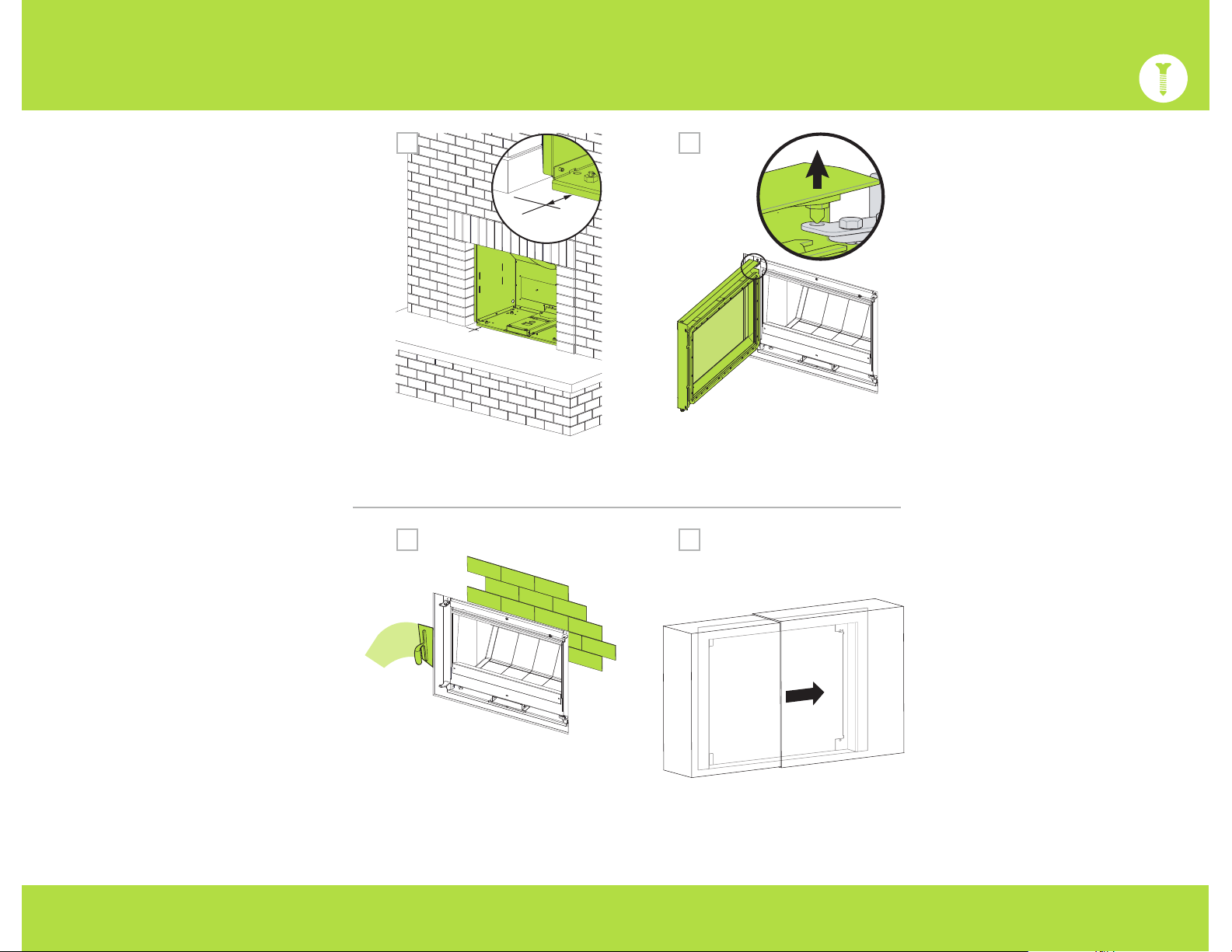

Suivre ces instructions à partir de l'étape

indiquée dans la notice d'installation du

Stûv 6.

Étape 1 Le cadre appliqué n'est pas

ajustable. Il est important de positionner

le caisson de prépose à son emplacement

déﬁnitif en profondeur et largeur.

La distance entre l'avant du caisson de

prépose et la façade de l'âtre doit être de

2 ". Voir la section DIMENSIONS.

Étape 2 Si la porte est toujours en place,

retirer la porte.

Étape 3 La ﬁnition du mur doit être faite

avant de commencer l'installation du

cadre appliqué. Tout matériau apposé

à proximité du cadre doit être non

combustible. Voir la notice d'installation

du Stûv 6 pour plus de détails.

Étape 4 Déballer soigneusement le cadre

appliqué. La peinture est fragile.

Follow these instructions starting from the

step indicated in the Stûv 6 installation

manual.

Step 1 The picture type frame is not

adjustable. It is important to position the

suport casing at its ﬁnal location, both in

depth and width.

The distance between the front of the

support casing and the front of the hearth

must be 2 ".See the DIMENSIONS

section.

Step 2 If the door is still in place, remove

the door.

Step 3 The wall ﬁnishing must be

completed before installing the picture

type frame. All materials afﬁxed near the

frame must be non-combustible. See the

Stûv 6 installation manual for more details.

Step 4 Carefully unwrap the picture type

frame. The paint is fragile.

FRAGILE

2 /"

7PICTURE TYPE FRAME STÛV 6CADRE APPLIQUÉ STÛV 6

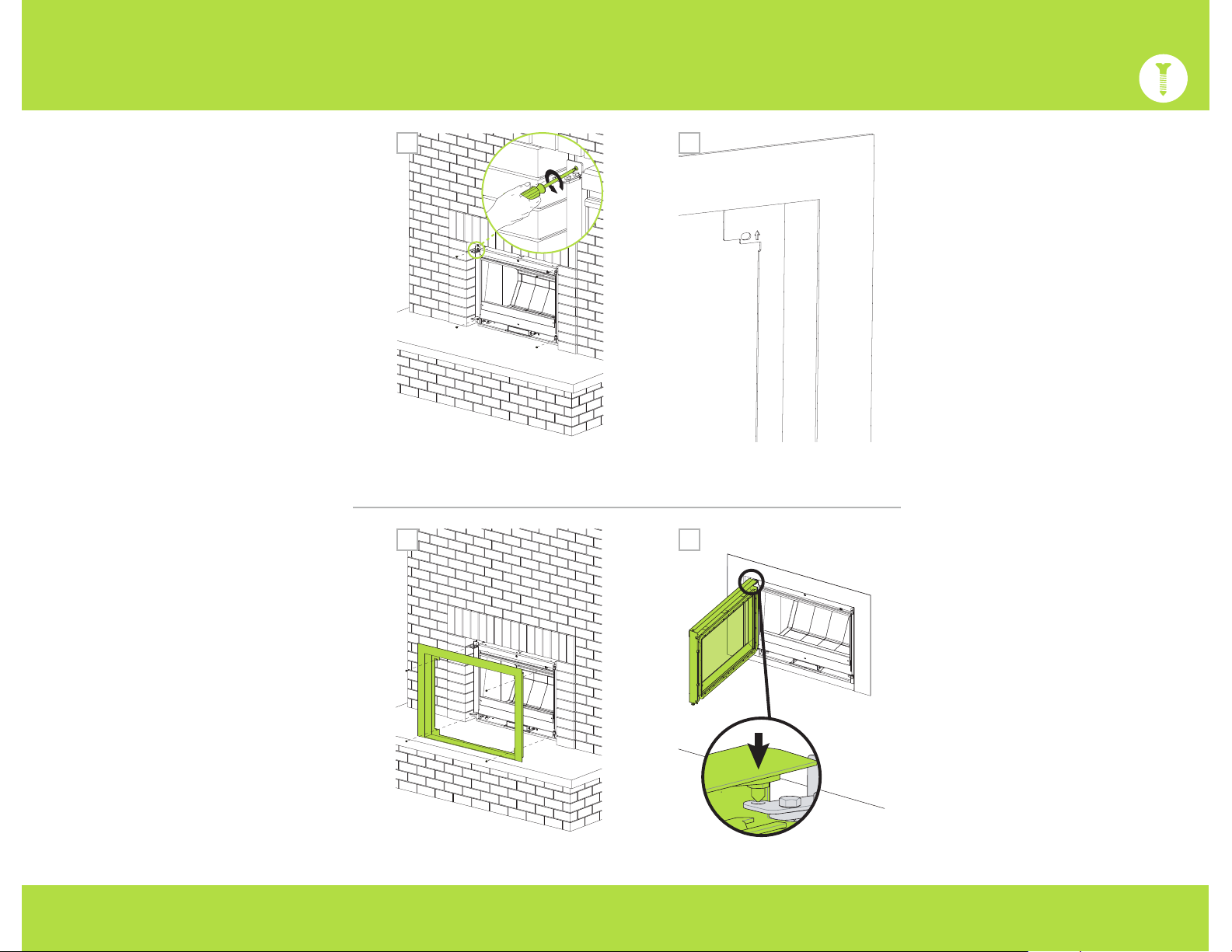

Étape 5 Récupérer les quatre vis sur le

foyer qui serviront à visser le cadre.

Étape 6 Vériﬁer le sens du cadre grâce à

la ﬂèche pointant vers le haut dans le coin

supérieur du cadre.

Étape 7 Assembler le cadre au foyer

avec les quatre vis retirées du foyer

précédemment.

Repositionner le foyer au besoin en

s'assurant que la cheminée pourra

s'adapter.

Étape 8 Réinstaller la porte.

Step 5 Retrieve the four screws on the

ﬁreplace, which will be used to afﬁx the

frame.

Step 6 Look for the small arrow in the top

corner of the frame to conﬁrm the correct

position.

Step 7 Attach the mounting frame to the

ﬁreplace with four screws.

If needed , replace the ﬁreplace while

making sure the chimney will be able to

adapt.

Step 8 Reinstall the door.

INSTALLATION

9310400030 | Décembre / December 2021

Et fabriqués en Amérique du Nord par:

And manufactured in North America by:

Stûv America inc. – Canada

stuvamerica.com

34, Boulevard de l’Aéroport

Bromont QC Canada J2L 1S6

1-514-396-3463 | 1-866-487-7888

Les foyers Stûv sont conçus par:

Stûv ﬁreplaces are designed by:

Stûv sa – Belgique

stuv.com

Rue Jules Borbouse n°4 B-5170

Bois-de-Villers
