Steren BAF-1285 Manual de usuario
2
BAF-1285
Gracias por la compra de este producto Steren.
Este manual contiene todas las indicaciones necesarias para manejar su
nuevo Bae amplicado de 12” con SD.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren,
visite nuestro sitio web:
www.steren.com
Bae amplicado de 12” con SD
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.
3
IMPORTANTE
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la garantía.
• En caso de que requiera revisión acuda con su distribuidor autorizado Steren.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
• Siempre utilice un paño suave, limpio y seco para limpiar el equipo.
• Si el cordón de alimentación está dañado debe ser reemplazado por el fabricante, su
agente de servicio o por personal calicado para evitar cualquier riesgo.
ÍNDICE
1. CARACTERÍSTICAS 4
2. CONTROLES 5
2.1Bae 5
2.2ReproductorMP3 7
2.3Controlremoto 8
3. INSTRUCCIONES 9
3.1Colocación 11
4. PROBLEMAS Y SOLUCIONES 11
5. ESPECIFICACIONES 12
4
1. CARACTERÍSTICAS
El bae amplicado de 2 vías incorpora un reproductor de formato MP3 para memorias tipo
SD y genera una potencia de 2500 Wpmpo (200Wrms), la suciente para ambientar sus
estas, reuniones familiares o promocionar sus productos. Tiene dos entradas para micrófono,
una entrada auxiliar y ranura para tarjetas de memoria SD (secure digital). Incluye salida de
línea tipo speakon para interconectar otro bae pasivo en cascada.
El reproductor de tarjetas de memoria incorpora funciones básicas como reproducción
y adelantar o atrasar pista que pueden ser controladas por medio de su control remoto
incluido.
Características
• Reproductor de tarjetas de memoria
• Ligero y compacto
• Múltiples agarraderas
• Alimenta a otro bae pasivo
• Incluye ruedas para fácil manejo
Características técnicas.
• Sensibilidad: 98 dB (+ 2 dB)
• Tamaño del woofer: 12”
• Capacidad de lectura de memorias: 4 GB para SD.
• Salida amplicada de 70 Wrms con una impedancia de 8 ohms por medio del
conector speakon para conectar un bae pasivo. (En caso de utilizar esta salida la
potencia total entre los dos baes será de 170 Wrms).
NOTA IMPORTANTE: Al utilizar la salida amplicada evite colocar los controles de línea y máster
arriba del 70%, ya que al momento de bajar la impedancia el bae se protege y detiene salida de audio.
5
2. CONTROLES
2.1 Bae
VISTA
TRASERA
6
1. Control MIC1 INPUT: ajusta el nivel de volumen del micrófono (ya sea 6,3 mm o
Cannon).
2. MIC1 Input: permite la conexión de micrófonos con conectores de 6,3 mm o Cannon.
3. Control MIC2: ajusta el nivel de volumen de la entrada de micrófono MIC 2 (6,3 mm).
4. MIC 2 : permite conectar un segundo micrófono con conector de 6,3 mm.
5. Volumen LINE INPUT: ajusta el nivel de volumen de la línea de entrada y del reproductor MP3.
6. LINE INPUT: por medio de los conectores RCA y 6,3 mm puede conectar un equipo de
audio externo como un reproductor CD, MP3, DVD, mezcladora, etc.
7. Treble: ajusta el nivel de tonos agudos.
8. Bass: ajusta el nivel de tonos graves.
9. Control maestro: ajusta el nivel de volumen general.
10. Salida de señal: permite conectar un bae pasivo en cascada mediante un conector
tipo speakon.
11. Indicador de encendido.
12. Indicador de saturación: el LED se iluminará si hay sobrecarga. Cuando esto ocurra
baje los niveles de volumen para evitar daños en el BAF-1285.
13. Interruptor de encendido/apagado.
14. Permite conectar el cable de alimentación suministrado.
15. Fusible.
16. Entrada para soporte: permite insertar y ajustar un tripié para bae.
17. Sensor de control remoto.
2. CONTROLES
7
1. Puerto SD: permite conectar y reproducir archivos de sonido en formato MP3
almacenados en una tarjeta SD.
2. MODE: selecciona un modo de operación: SD o AUX (para equipos conectados en
LINE INPUT).
3. Reproducir / Pausa: comienza o pausa la reproducción de una pista de audio.
4. Detener: detiene la reproducción de una pista de audio.
5. Selecciona uno de los modos de repetición:
- ONE: repite indenidamente la pista actual.
- ALL (repetir todo): repite todos los archivos contenidos en el dispositivo SD.
6. Adelantar / Volumen +: presione una vez para avanzar a la siguiente canción.
Mantenga presionado el botón para aumentar el nivel de volumen en el reproductor.
7. Regresar / Volumen –: presione para regresar a la canción anterior. Mantenga
presionado el botón para disminuir el nivel de volumen en el reproductor.
2.2 Reproductor MP3
2. CONTROLES
8
1. Reproducir / Pausa
2. Ecualizador
3. Volumen + / –
4. PREV (Regresar) Volumen –: Presione
para regresar a la canción anterior. Durante la
reproducción de archivos de audio mantenga
presionado este botón para un retroceso.
5. NEXT (Adelantar) / Volumen +: Presione
una vez para avanzar a la siguiente canción.
Durante la reproducción de archivos de audio
mantenga presionado este botón para un retroceso
rápido.
6. Botones numéricos: use estos botones
seguido de Pick song o Enter para seleccionar
una pista en especíco.
7. Pick song: Permite seleccionar la
pista que desee escuchar de manera directa. Si
desea escuchar la pista No. 11, primero pulse el
número y a continuación este botón.
8. ENTER: tiene la misma función que el botón
Pick song.
9. MODE: selecciona un modo de operación: SD,
o AUX (para equipos conectados en LINE INPUT).
10. Compartimento de batería: permite insertar
una pila tipo botón CR2025.
11. CH+ /-: útil para seleccionar carpetas
almacenadas en el dispositivo SD.
2.3 Control remoto
2. CONTROLES
9
Realice las conexiones necesarias con todos los interruptores en la posición de
apagado (OFF). Asegúrese de que el volumen esté en el nivel más bajo. Posteriormente
podrá ajustarlo.
1. Conecte el cable polarizado a la corriente eléctrica y a su vez
al bae.
2. Conecte un micrófono a la entrada denominada MIC1 INPUT
mediante de un conector de 6,3 mm o Cannon.
3. Utilice los conectores RCA de entrada y 6,3 de
línea para conectar un reproductor de CD, MP3,
DVD, mezcladora, etc.
Para evitar daños en el equipo y una óptima
calidad del sonido es recomendable ajustar el
volumen de la fuente de audio amplicada (ipod,
MP3, DVD, etc.) entre el 50 y el 70%.
4. Encienda todos los equipos. El LED verde se encenderá
indicando que el bae está encendido.
3. INSTRUCCIONES
10

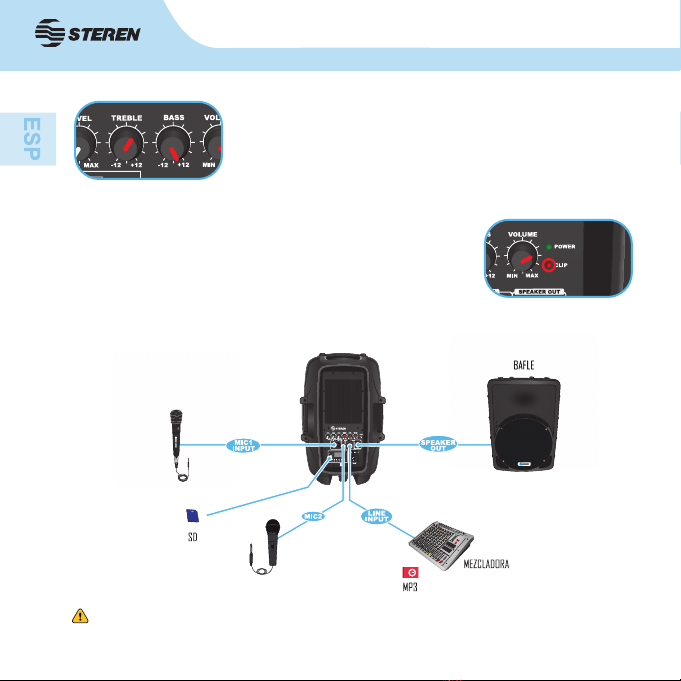

5. Ajuste los niveles de volumen de los dispositivos y el nivel
de línea del bae. Ecualice el sonido con los controles de
tonos agudos y graves.
6. El LED indicador se encenderá en rojo en caso de
detectar una sobrecarga para prevenir algún daño.
3. INSTRUCCIONES
Diagrama de conexión
NOTA IMPORTANTE: Al utilizar la salida amplicada evite colocar los controles de línea y máster
arriba del 70%, ya que al momento de bajar la impedancia el bae se protege y detiene salida de audio.
En caso de perdida de sonido, apague el equipo y desconéctelo de la corriente eléctrica. Posteriormente
conéctelo y enciéndalo.
