ISTRUZIONI LANTERNA SEMAFORICA CHRONOS
CHRONOS
INSTRUCTIONS FEU DE CIRCULATION CHRONOS
INSTRUCTIONS CHRONOS TRAFFIC LIGHT
2www.stagnoli.com
ROTAZIONE
DATI TECNICI
FINALITÀ D’UTILIZZO
AVVERTENZE
Chronos è una lanterna semaforica orientabile progettata esclusivamente per ambiti residenziali e industriali. Poi-
chè è dotato di un’elettronica multitensione, sarà necessario solamente cablare il semaforo (come da schema di
pagina 4). È possibile alimentarlo con tensioni comprese tra i 24 ed i 230V AC/DC senza alcun settaggio della
tensione utilizzata. Chronos è grado d’isolamento IP66.
DATI TECNICI
Corrente max. * 0.028 - 0.1 A
Alimentazione * da 24 a 230 V ac/dc
Potenza * 2 - 5W
Ore di lavoro 50’000
Luminosità 122 Lux
Temperatura operativa -20 / +55 [°C]
Livello di protezione IP 66
Rotazione 180°
Peso 1.5 - 2.5 - 3.5 Kg
* Il dato si riferisce alla singola luce, supponendo che in un semaforo si accende una sola luce alla volta.
L’installazione, la manutenzione ed in particolare l’accesso alle parti interne del semaforo devono
essere svolte solo ed esclusivamente da personale qualicato ed in assenza di corrente.
Questo manuale di istruzioni contiene importanti informazioni riguardanti la sicurezza: leggere atten-
tamente tutte le istruzioni prima di procedere all’installazione. Stagnoli non si assume alcuna respon-
sabilità per danni dovuti ad usi impropri, erronei ed irragionevoli del prodotto. Conservare con cura
questo manuale anche per utilizzi futuri.
Una volta installato il tutto, per ruotare il corpo sarà sufciente allentare le viti di ssaggio delle staffe.
Scegliere la posizione migliore e serrarle nuovamente.
IT
3
1. PASSAGGIO CAVO
Il semaforo CHRONOS dà la possibilità di far passare il cavo in due modi:
1.A: dal muro all’apertura sul retro della staffa [A] e poi dentro al corpo
1.B: utilizzando l’apposito preforo, praticare un foro sulla staffa, e montare un passacavo standard PG12 [B],
facendo attenzione a montare il pressacavo prima di ssare la staffa al muro
A
B
1.A 1.B
Una volta denito il passaggio del cavo ssare la staffa al muro tramite le apposite viti e tasselli.
INFORMAZIONI UTILI
Le dimensioni del caso variano in base alla distanza dalla sorgente di alimentazione, quindi alla ca-
duta di tensione, Stagnoli consiglia:
00 - 50 mt: 0,5-0,75 mm
50 - 100 mt: 0,75 -1 mm
>100 mt : 1 - 1,5 mm
2. APRIRE COPERCHIO INFERIORE
Aprire il coperchio inferiore svitando le 4 viti a
croce poste sul fondo.
Far passare il cavo che esce dalla staffa at-
traverso l’apposito foro [C] ed eventualemnte
attraverso l’anello OR [D].
D
C
4www.stagnoli.com
3. CABLAGGIO
ROSSO 24V AC/DC - 230 AC
GIALLO 24V AC/DC - 230 AC
VERDE 24V AC/DC - 230 AC
COMUNE 24V AC/DC - 230 AC
CHR3LRGV
CHR2LRV
CHR1LR
CHR1LG
CHR1LV
ROSSO 24V AC/DC - 230 AC
VERDE 24V AC/DC - 230 AC
COMUNE 24V AC/DC - 230 AC
ROSSO 24V AC/DC - 230 AC
ROSSO 24V AC/DC - 230 AC
GIALLO 24V AC/DC - 230 AC
GIALLO 24V AC/DC - 230 AC
VERDE 24V AC/DC - 230 AC
VERDE 24V AC/DC - 230 AC
Una volta aperto coperchio inferiore eseguire il cablaggio in base al modello di riferimento.
Semaforo a 3 luci, rosso giallo e
verde
Semaforo a 2 luci, rosso e verde
Semaforo a 1 luci, rosso
Semaforo a 1 luci, giallo
Semaforo a 1 luci, verde
IT
5

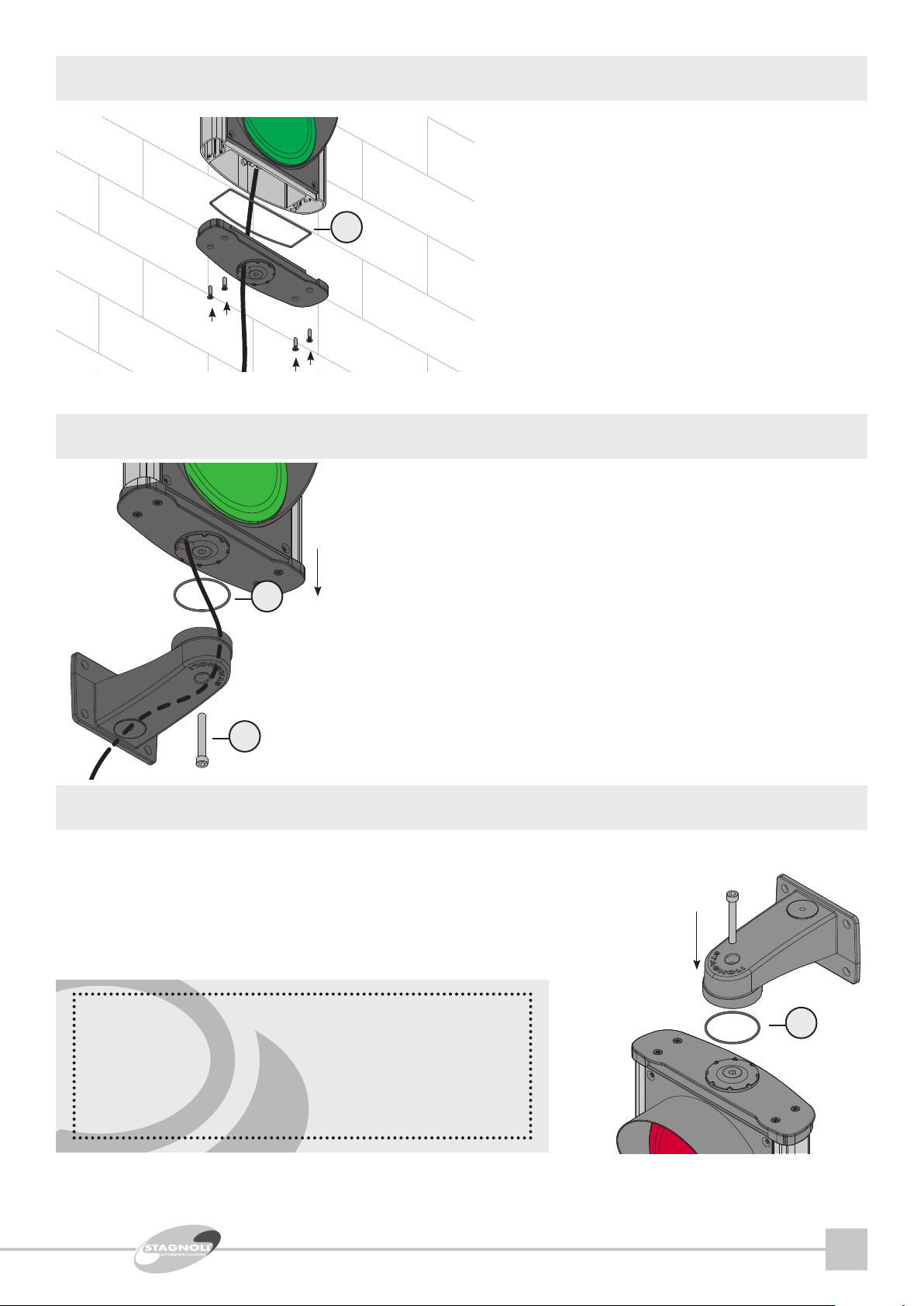

4. CHIUSURA COPERCHIO INFERIORE
6. FISSARE STAFFA SUPERIORE
Fissare la staffa superiore al coperchio ricordandosi di montare
l’anello OR [G] e poi procedere con il ssaggio a muro.
G
Terminato il cablaggio richiudere il coperchio fa-
cendo attenzione al riposizionamento dell’anello
OR [D]
D
5. FISSAGGIO CORPO SU STAFFA
Chiuso il coperchio inferiore ssare il corpo sulla
staffa inferiore, precedentemente ssata (Pag. 3),
tramite l’apposita vite autolettante[E], facendo
attenzione al riposizionamento dell’anello OR [F]
F
E
INFORMAZIONI UTILI
Per avere compelto accesso a tutti e 4 i fori della staffa
superiore sarà sufciente allentare le viti autolettanti sia
superiore che inferiore e ruotare il corpo del semaforo.
X61Axxx REV. 19-04 2019
DICHIARAZIONE DI CONFORMITÀ
Dichiarazione CE: Stagnoli dichiara che questo prodotto è conforme ai requisiti essenziali della direttive
vigenti. Su richiesta è disponibile la copia conforme all’originale della dichiarazione di conformità.
I componenti dell’imballo, cartone o plastiche, possono essere riciclati attraverso la raccolta differenziata.
Nel caso di smaltimento del prodotto invece occorre fare molta attenzione ai componenti che possono con-
tenere sostanze inquinanti quali schede elettroniche, batterie dei radiocomandi etc., che devono essere
recuperati o smaltiti nei centri appositi o presso le ditte autorizzate. In questo caso occorre fare riferimento
alle speciche normative vigenti nel luogo di smaltimento. NON DISPERDERE NELL’AMBIENTE.
Il simbolo del cestino barrato riportato sull’apparecchio indica che il prodotto, alla ne della propria
vita utile, dovendo essere trattato separatamente dai riuti domestici, deve essere conferito in un
centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato
al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente.
L’utente è responsabile del conferimento dell’apparecchio a ne vita alle appropriate strutture di raccolta.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trat-
tamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi
sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni
più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento riuti, o al
negozio in cui è stato effettuato l’acquisto.
SMALTIMENTO
7
ROTATION
TECHNICAL DATA
PURPOSES OF USE
WARNINGS
Chronos is an adjustable trafc light designed exclusively for residential and industrial environments. Since it is
equipped with multi-voltage electronics, it will only be necessary to wire the trafc light (as shown in the diagram at
page 4). It is possible to supply it at a voltage between 24 and 230V AC/DC without any setting of the voltage used.
Chronos is IP66 insulation class.
TECHNICAL DATA
Electrical current max. * 0.028 - 0.1 A
Voltage * from 24 to 230 V ac/dc
Power * 2 - 5W
Hours of service 50,000
Brightness 122 Lux
Operation temperature -20 / +55 [°C]
IP protection level 66
Rotation 180°
Weight 1.5 - 2.5 - 3.5 Kg
* The gure refers to the individual light, assuming that only one light is switched on at a time in a trafc light.
Installation, maintenance and in particular access to the internal parts of the trafc light must be carri-
ed out only and exclusively by qualied personnel and with no electricity present.
This instruction manual includes important safety information: read all instructions carefully before in-
stallation. Stagnoli does not assume any liability for damage caused by improper, incorrect or unwise
use of the product. Keep this manual in a safe place for future use.
Once completely installed, the body can be rotated simply by loosening the brackets’ xing screws.
Adjust it to the best position and tighten them again.
EN
8www.stagnoli.com
1. CABLE MANAGEMENT
The CHRONOS trafc light allows the cable to be routed in two ways:
1.A: from the wall to the opening at the back of the bracket [A] and then into the casing
1.B: by using the dedicated pre-hole, cut a hole in the bracket, and mount a standard PG12 cable duct [B], ensu-
ring that the cable duct is mounted before xing the bracket to the wall
A
B
1.A 1.B
Once the correct routing of the cable has been set, x the bracket to the wall using the suitable screws and
screw anchors.
USEFUL ADVICE
The dimensions of the case are based on the distance from the power source, so depending on the
voltage drop, Stagnoli recommends:
00 - 50 mt: 0,5-0,75 mm
50 - 100 mt: 0,75 -1 mm
>100 mt : 1 - 1,5 mm
2. OPEN THE BOTTOM COVER
Open the bottom cover by unscrewing the 4
Phillips head screws placed on the bottom.
Route the cable coming out of the bracket
through the dedicated hole [C] and if neces-
sary through the OR ring [D].
D
C
9
3. WIRING
RED 24V AC/DC - 230 AC
YELLOW 24V AC/DC - 230 AC
GREEN 24V AC/DC - 230 AC
SHARED 24V AC/DC - 230 AC
CHR3LRGV
CHR2LRV
CHR1LR
CHR1LG
CHR1LV
RED 24V AC/DC - 230 AC
GREEN 24V AC/DC - 230 AC
SHARED 24V AC/DC - 230 AC
RED 24V AC/DC - 230 AC
RED 24V AC/DC - 230 AC
YELLOW 24V AC/DC - 230 AC
YELLOW 24V AC/DC - 230 AC
GREEN 24V AC/DC - 230 AC
GREEN 24V AC/DC - 230 AC
Once the bottom cover is open, wire according to the reference pattern
3 lights trafc light, red yellow
and green
2 lights trafc light, red and gre-
en
1 light trafc light, red
1 light trafc light, yellow
1 light trafc light, green
EN
10 www.stagnoli.com
4. CLOSING THE BOTTOM COVER
6. FIXING THE UPPER BRACKET
Fix the upper bracket to the cover being sure to t the OR ring
[G] and then proceed with the xing to the wall.
G
When the wiring is nished, close the cover ensu-
ring that the OR ring is repositioned [D]
D
5. FIXING THE CASING TO THE BRACKET
When the bottom cover is closed, fasten the body
to the lower bracked previously xed (Page 9), by
means of the special self-tapping screw [E], paying
attention to the repositioning of the OR ring [F]
F
E
USEFUL ADVICE
To have complete access to all 4 holes of the upper
bracket, simply loosen the self-tapping screws at the top
and bottom and turn the trafc light casing.
