DHYGRASREG®KFTF-35
Rev. Data - V20
Betauungsgeschützer Kanalfühler
HYGRASREG
®
KFTF-35
mit aktivem und schaltendem Ausgang, Gehäuse aus schlagfestem Kunststoff
mit Schnellverschlussschrauben, Kabelverschraubung, Kunststoff-Sinterfilter (austauschbar), wahlweise mit ⁄ohne Display,
zur Erfassung der relativen Feuchte (0…100 % RH) und der Temperatur (4 umschaltbare Messbereiche, max. 0...+100 °C) sowie zur Ermittlung
diverser Kenngrößen der Feuchtemesstechnik. Der Messumformer wandelt die Messgrößen in ein Normsignal von 0 -10 V oder 4...20 mA.
Das Gerät ist speziell für den Einsatz im
Hochfeuchtebereich
(95...99 % RH) konzipiert.
Es wird ein langzeitstabiler,
digitaler Feuchte- und
Temperatursensor
verwendet. Durch
Übertemperatur wird die Betauung des Feuchtesensors verhindert bzw. erschwert. Mit Hilfe eines zweiten,
separaten Temperaturmesselements wird die tatsächliche relative Feuchte der Umgebungsluft ermittelt. Aus diesen Messgrößen werden intern
folgende Kenngrößen berechnet, die über den Ausgang
OUT3
abrufbar sind: absolute Feuchte, Mischungsverhältnis, Taupunkt und Feuchtkugel-
temperatur (über DIP-Schalter umstellbar).
Der Fühler findet Einsatz in der Medizintechnik, Kältetechnik, Regeltechnik, Klima- und Reinraumtechnik.
Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Feinjustierung durch den Fachmann ist möglich.
TECHNISCHE DATEN
Spannungsversorgung: 24 V AC/DC (± 10 %)
Bürde: > 100 kOhm bei U -Variante; 100...500 Ohm bei I-Variante
Leistungsaufnahme: typisch < 6 W bei 24 V DC, Peakstrom 200 mA
Messgrößen: relative Feuchte [%RH], Temperatur [°C]
Kenngrößen: absolute Feuchte [g/m3], Mischungsverhältnis [g/kg], Taupunkt [°C], Feuchtkugeltemperatur [°C]
Ausgänge: 3 aktive Ausgänge (0 -10 V oder 4...20 mA)
1 Wechsler
Sensor:
digitaler Feuchtesensor mit integriertem Temperatursensor,
kleine Hysterese, hohe Langzeitstabilität,
mit Kondensationsschutz durch Heizfunktion
(plus ein zweites, separates Temperaturmesselement)
Sensorschutz:
Kunststoff
-Sinterfilter, Ø 16 mm, L = 35 mm, austauschbar
(optional
Metall
-Sinterfilter, Ø 16 mm, L = 32 mm)
FEUCHTE
Messbereich Feuchte: 0...100 % RH
Abweichung Feuchte: typisch ± 3,0 %
(30...70 % RH) bei +25 °C, sonst ± 3,5 %
(Abweichung der alternativen Kenngrößen ergeben sich
aus den Abweichungen von Feuchte und Temperatur.)
Ausgang Feuchte: 0 -10V bei U -Variante; 4...20 mA bei I-Variante
TEMPERATUR
Messbereich Temperatur:
Mehrbereichsumschaltung mit 4 umschaltbaren Messbereichen
(siehe Tabelle)
0...+50 °C (default); –20...+50 °C; –20...+80 °C; 0...+100 °C
Abweichung Temperatur: typisch ± 0,5 K bei +25 °C
Ausgang Temperatur: 0 -10V bei U -Variante; 4...20 mA bei I-Variante
Langzeitstabilität: ± 1 % pro Jahr
Ansprechzeit (t90): < 60 s
Einlaufzeit: < 10 min

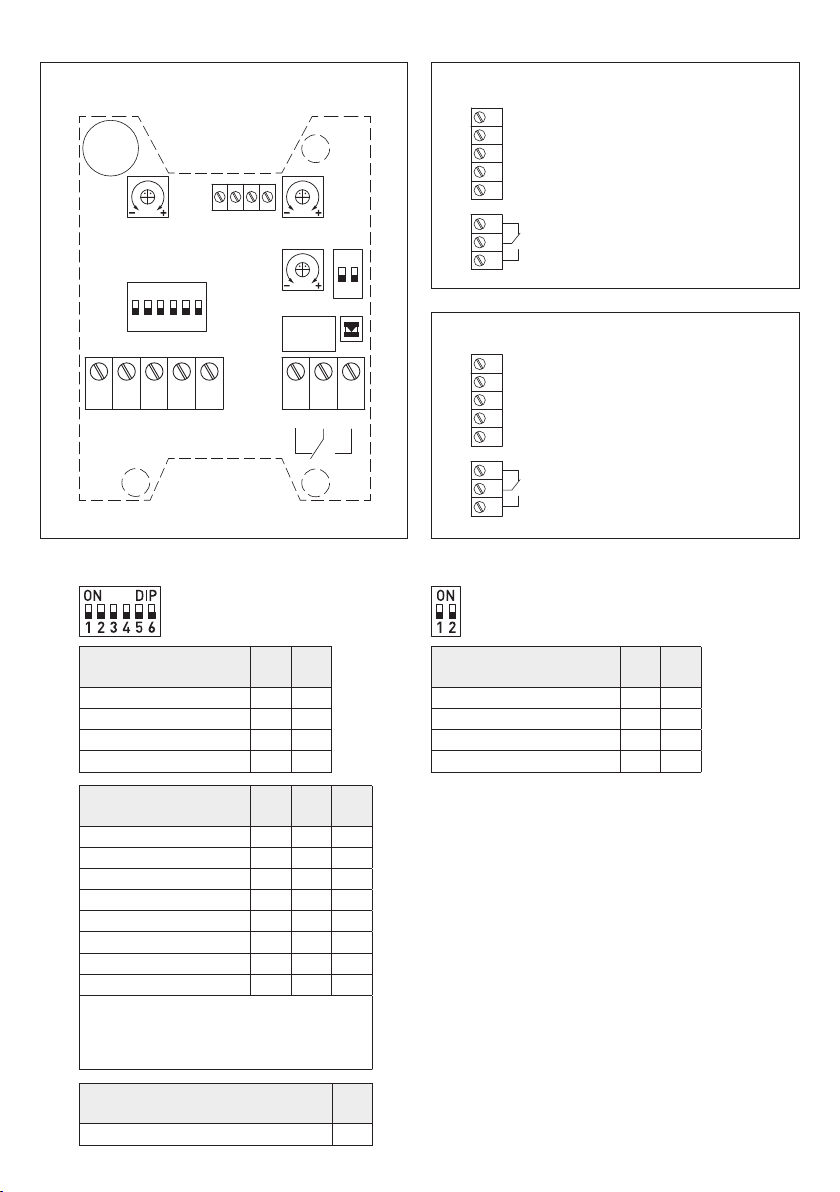

elektrischer Anschluss: 0,14 - 1,5 mm², über Schraubklemmen
Kabelanschluss:
Kabelverschraubung
aus Kunststoff (M 16 x 1,5 ; mit Zugentlastung,
auswechselbar, max. Innendurchmesser 10,4mm)
Gehäuse: Kunststoff,
UV-beständig,
Werkstoff Polyamid, 30 % glaskugelverstärkt,
mit Schnellverschlussschrauben(Schlitz ⁄ Kreuzschlitz-Kombination),
Farbe Verkehrsweiß (ähnlich RAL 9016), Deckel für Display ist transparent!

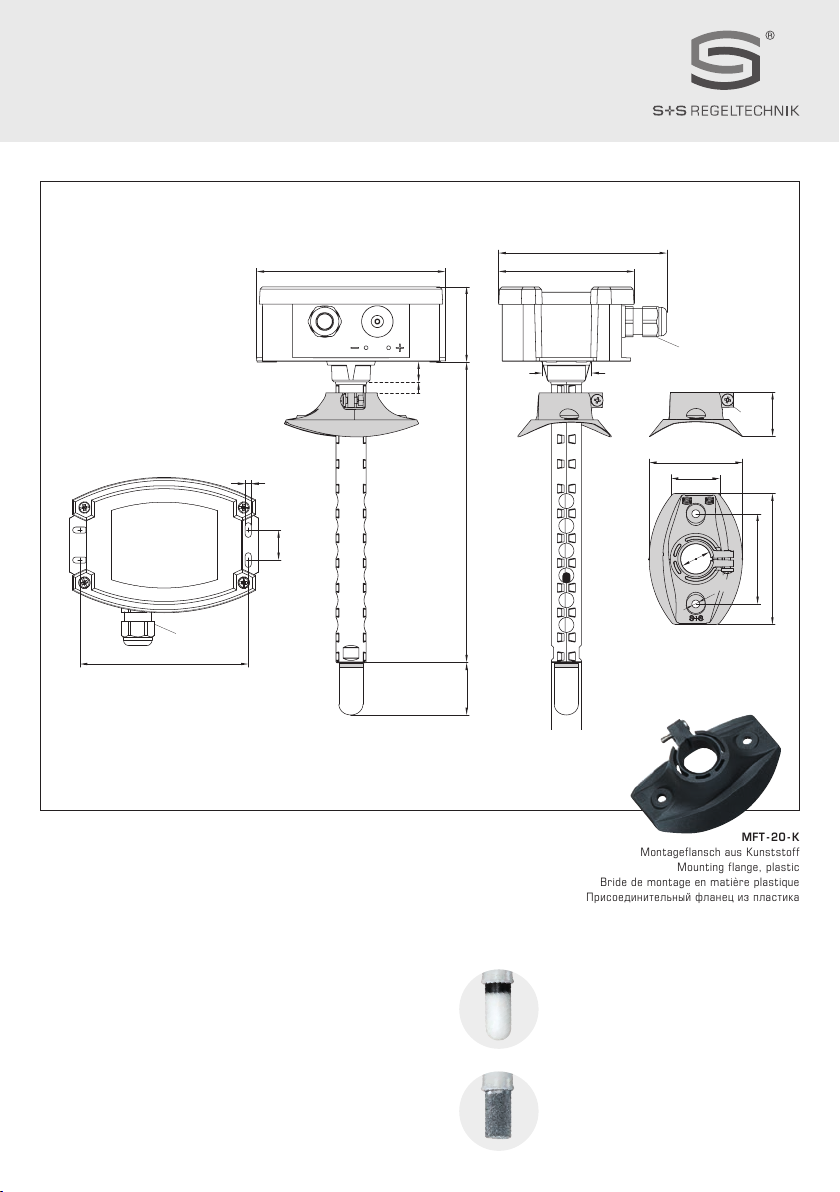

Abmaße Gehäuse: 126 x 90 x 50 mm (Tyr 2)
Schutzrohr:
PLEUROFORM
TM, Werkstoff Polyamid (PA6), verdrehsicher,
Ø 20 mm, NL = 235 mm (optional 135 mm), vmax = 30 m/s (Luft)
Prozessanschluss: mittels Montageflansch (im Lieferumfang enthalten)
Umgebungstemperatur: Lagerung –20...+50 °C; Betrieb –20...+50 °C
zulässige Luftfeuchte: < 99 % RH, nicht kondensierende, schadstofffreie Luft
Schutzklasse: III (nach EN 60 730)
Schutzart:
IP 65
(nach EN 60 529) Gehäuse,Sensorik IP 20
Normen: CE-Konformität, elektromagnetische Verträglichkeit nach EN 61326,
EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
Fortsetzung siehe nächste Seite!
