Speed Link Medusa Manual de usuario

Medusa

Surround Headset

SL-8790

Bedienungsanleitung

User‘s guide

Mode d‘emploi

Manual del usuario

Manuale dell‘utente

Bedienungsanleitung

Enclosed cables

Einleitung

Vielen Dank für den Kauf des Medusa 5.1 Surround Headsets. Mit diesem

Surround Headset erleben Sie Surround-Effekte wie im Kino! Hören Sie einen Zug

von links nach rechts fahren oder erleben Sie Explosionen hinter Ihnen, als wären

Sie mitten im Geschehen!

Produkteigenschaften

1. Gepolsterter Kopfbügel

2. Hochwertiges Mikrofon

3. Höhenverstellbarer Kopfbügel

4. Zusammenklappbare, gepolsterte Ohrpads aus samtartigem Material

5. Fernbedienung im Kabel integriert

6. Verstärker Box mit Lautstärkeregler, Ein/Ausschalter und zwei

Kopfhörerbuchsen.

Anschluss des Headsets an einen DVD-Player :

1. Verbinden Sie das Netzteil mit der „DC-Buchse“ auf der Rückseite der

Verstärker Box und schließen Sie den Stecker an eine Steckdose an.

2. Verbinden Sie Kabel B entsprechend Abb. 1 mit dem Original Ausgangskabel

Ihres DVD-Players. Achten Sie darauf, dass die Farbmarkierungen an

Eingang und Ausgang jeweils übereinstimmen.

3. Schließen Sie Kabel B an den „5.1Ch Audio Input“ auf der Rückseite der

Verstärker Box an.

4. Verbinden Sie Kabel A mit dem „5.1Ch Audio Output“ auf der Rückseite der

Verstärker Box.

5. Verbinden Sie nun Kabel A mit Kabel C.

6. Schließen Sie Kabel C an Ihre HiFi-Anlage o.ä. an.

7. Schließen Sie das Headset an einen der beiden Anschlüsse auf der Vorderseite

der Verstärker Box an.

Abb. 1

Wenn Sie keine Anlage an den Verstärker

anschließen wollen:

1. Schließen Sie Kabel C an Ihren DVD-Player an und verbinden Sie das andere

Ende mit Kabel A.

2. Schließen Sie Kabel A an Ihre Verstärker Box an.

Anschluss des Headsets an Ihre PC-Soundkarte

1. Schließen Sie Kabel A an den Sound-Ausgang Ihrer Soundkarte entsprechend

Abb. 3 an.

2. Schließen Sie das andere Ende von Kabel A an den „5.1 Ch Audio Input“ auf

der Rückseite der Verstärker Box an.

3. Verwenden Sie das Original-Kabel Ihrer angeschlossenen HiFi-Anlage und

schließen Sie es an den „5.1Ch Audio Output“ auf der Rückseite

der Verstärker Box und das andere Ende an den Sound-Eingang Ihres

Lautsprecher-Systems an. (siehe Abb.3)

4. Stecken Sie den 9-Pin-Stecker des Headsets an einen der beiden Anschlüsse

auf der Vorderseite der Verstärker Box.

Hinweis: Um das Mikrofon-Kabel zu verlängern, schließen Sie Kabel E (siehe Seite

2) an das Ende des Mikrofonkabels an und verbinden Sie das andere Ende von

Kabel E mit dem Soundkarten-Eingang.

Abb. 2

Abb. 3

Anschluss des Headsets an einen CD-Player (o.ä.):

1. Verbinden Sie den 9-Pin-Stecker des Headsets mit der 9-Pin-Buchse von

Kabel D.

2. Schließen Sie den 3,5mm Klinkenstecker von Kabel D nun an die gewünschte

Soundquelle (z.B. CD-Player) an.

3. Schieben Sie den Schalter an der Kabelfernbedienung von Position „DVD“ auf

Position“ CD“.

Anschluss des Mikrofons an den PC

1. Schließen Sie den 3,5mm Klinkenstecker des Headsets an Ihre

Soundkarte an.

Technische Daten

Verstärker Box:

Spannungsversorgung: 7,5V DC /500 mA

Ausgangsleistung: 500mWx6

Signal/Rauschen(S/N): - 60dB

Verzerrung: <0,5%

Abb. 4

Abb. 5

Mikrofon-Daten:

Kondensatormikrofon: φ 9,7mm

Richtwirkung: ungerichtetes Mikrofon

Impedanz: 2200Ω,

Empndlichkeit: -60dB ± 2dB

Frequenzgang: 30Hz~16kHz

Betriebsspannung: 4,5V

Lautsprecher-Daten:

Surround - Lautsprecher (vorne/hinten): φ30mmx2, 32Ω, 20Hz-20KHz.

Center-Lautsprecher: φ40mmx2, 64Ω, 20Hz-20KHz.

Subwoofer:φ32mmx2, 8Ω, 20Hz-120KHz.

Garantie

Für dieses Produkt gewähren wir Ihnen eine Garantie von zwei Jahren ab

Kaufdatum auf Verarbeitung und alle eingebauten Teile.

Falls Sie noch Hilfe benötigen...

Bei technischen Problemen wenden Sie sich bitte an unseren technischen

Support. Die Hotline-Nummer nden Sie auf der Rückseite dieser

Bedienungsanleitung.

Introduction

Thank you for purchasing the Medusa 5.1 surround headset. With this surround

headset, you will experience surround effects as if you were in the cinema! Hear a

train moving from left to right or experience explosions behind you as if you were

in the middle of the action!

Product features

1. Padded headband

2. High-quality microphone

3. Height adjustable headband

4. Folding, padded ear pads of velvety material

5. Remote control integrated in cable

6. Amplier box with volume control, on/off and two headphone sockets.

Connecting the headset to a DVD player:

1. Plug the mains adapter into the “DC socket” on the back of the amplier box

and insert the mains plug into a power socket.

2. Connect cable B as shown in g. 1 to the original output cable of your DVD

player. Make sure the colour markings on the input and output agree in

each case.

3. Connect cable B to the “5.1 Ch Audio Input” socket on the back of the

amplier box.

4. Connect cable A to the “5.1 Ch Audio Output” socket on the back of the

amplier box.

5. Connect the other end of cable A to cable C.

6. Connect cable C to your hi- or other system.

7. Connect the headset to one of the two sockets on the front of the amplier

box.

g. 1

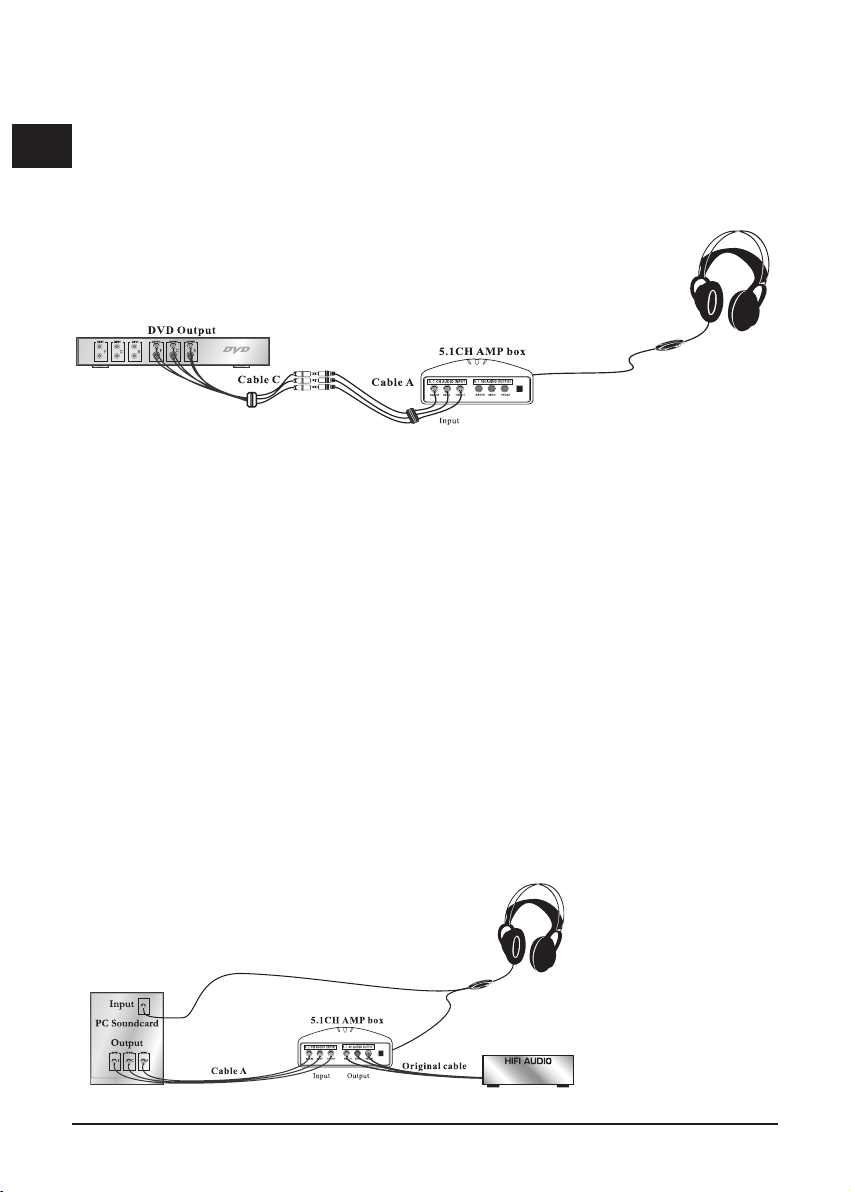

When you don’t want to connect a system to the amplier:

1. Connect cable C to your DVD player and the other end to cable A.

2. Connect cable A to your amplier box.

Connecting the headset to your PC’s sound card

1. Connect cable A to the sound output of your sound card as shown in g. 3.

2. Connect the other end of cable A to the “5.1 Ch Audio Input” socket on the

back of the amplier box.

3. Use the original cable of your connected hi- system and connect it to

the ”5.1 Ch Audio Output” socket on the back of the amplier box and the

other end to the sound input of your loudspeaker system (see g. 3)

4. Insert the 9-pin plug of the headset into one of the two sockets on the front of

the amplier box.

Note: In order to extend microphone cable, just connect cable E (see page 2) to

the 3.5mm jack of the microphone cable and connect the other end of cable E to

sound card input.

g. 2

g. 3

Connecting the headset to a CD player, etc.

1. Connect the 9-pin connector of the headset to the 9-pin socket of cable D.

2. Connect the 3.5 mm jack plug of cable D to the required sound source

(e.g. CD player).

3. Slide the switch on the cable remote control from the “DVD” to the “CD”

position.

Connecting the microphone to the PC

1. Connect the 3.5 mm jack plug of the headset to your sound card.

Technical specications

Amplier box:

Power supply: 7.5 V DC /500 mA

Output power: 500 mW x 6

Signal/noise (S/N): - 60 dB

Distortion: <0.5%

g. 4

g. 5

Microphone specications:

Capacitor microphone: dia. 9.7 mm

Directivity: omnidirectional microphone

Impedance: 2200 Ω

Sensitivity: -60 dB ± 2 dB

Frequency response: 30 Hz~16 kHz

Working voltage: 4.5 V

Loudspeaker specications:

Surround sound loudspeakers (front/rear):

dia. 30 mm x2, 32Ω, 20 Hz-20 kHz.

Centre loudspeaker: dia. 40 mm x2, 64 Ω, 20 Hz-20 kHz.

Subwoofer: dia. 32 mm x2, 8Ω, 20 Hz-120 kHz.

Guarantee

We guarantee this product for two years from the date of purchase in respect of

workmanship and all built-in components.

If you need help...

In case of technical problems, please contact our technical support. The hotline

number can be found on the back of this manual.
