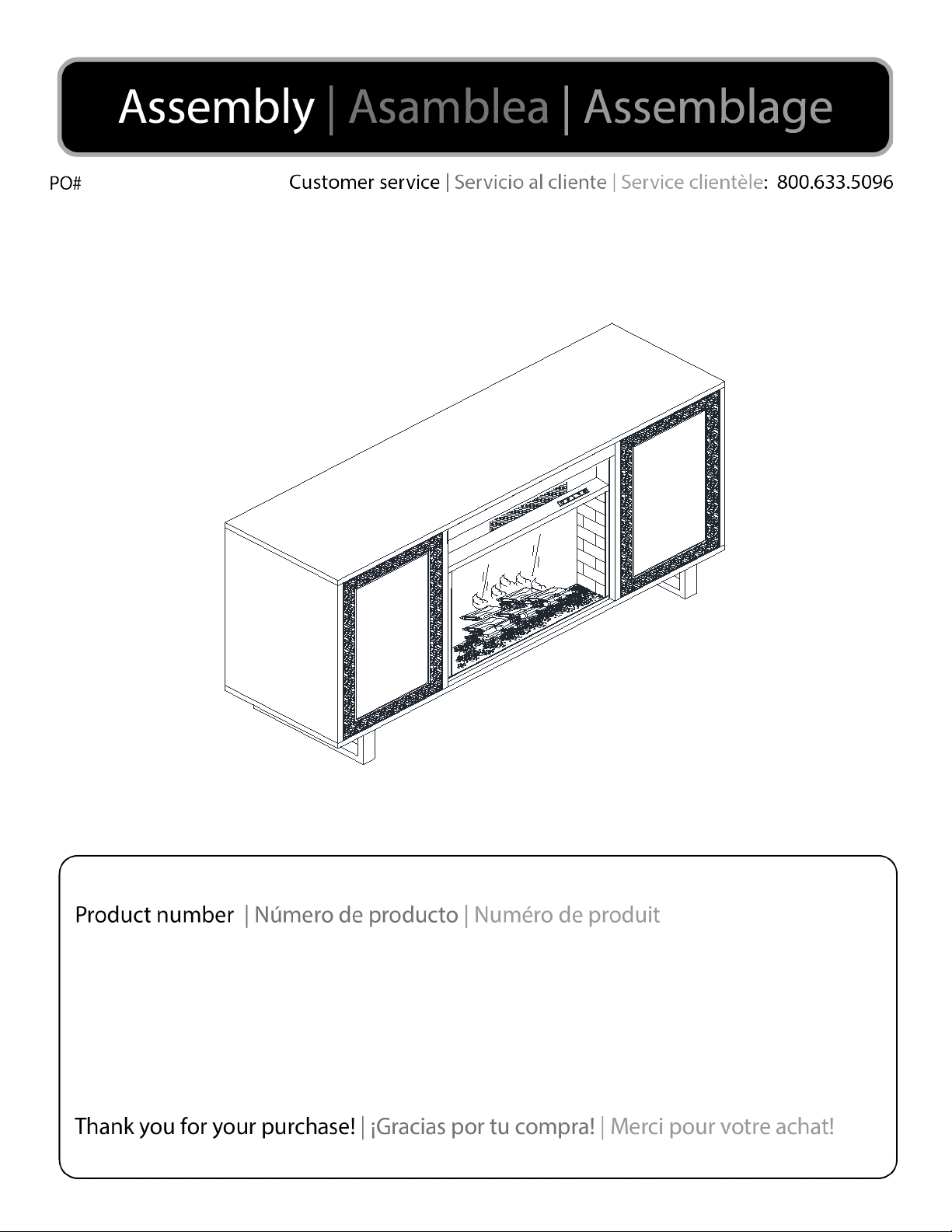

Southern Enterprises FA1136956 Manual de usuario

FA1136956

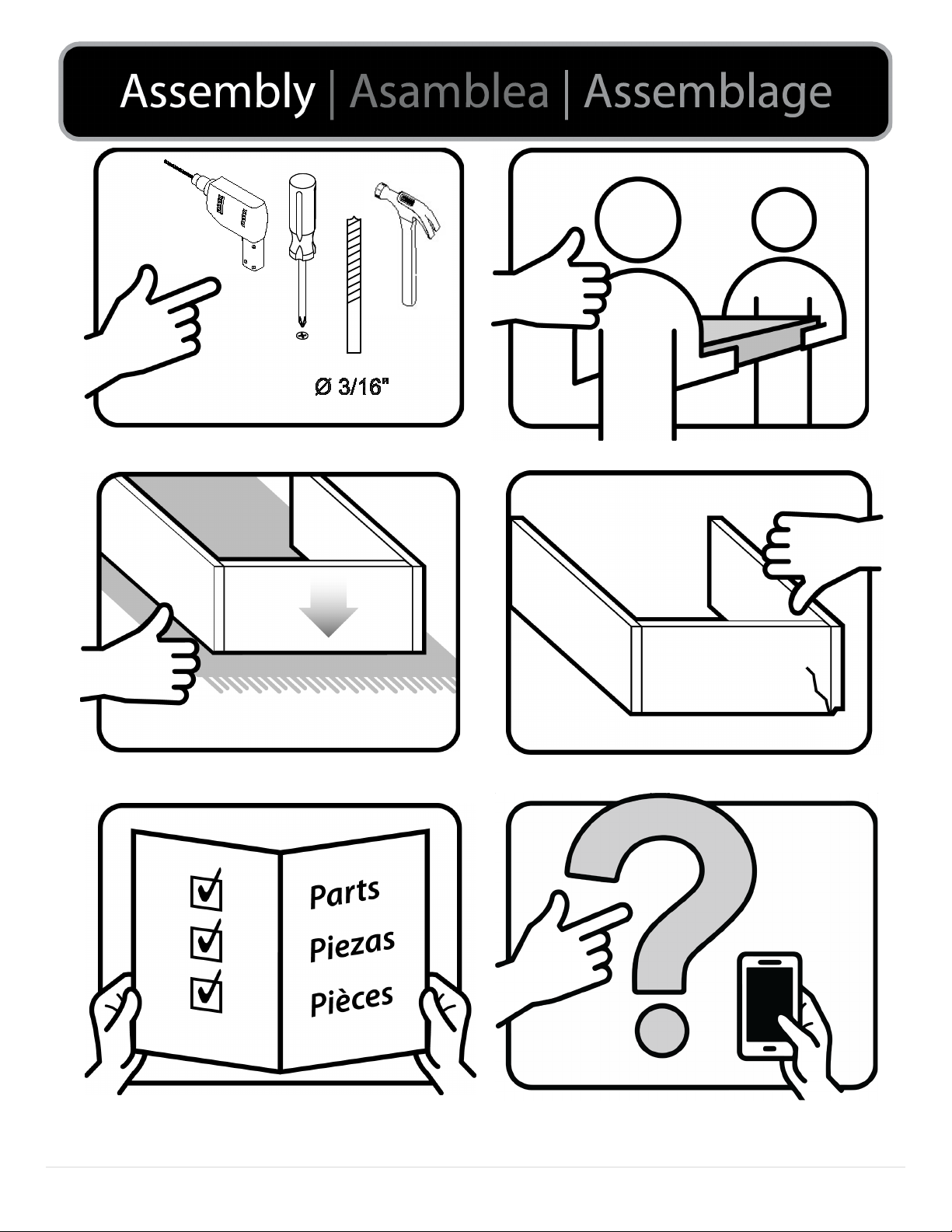

2 |

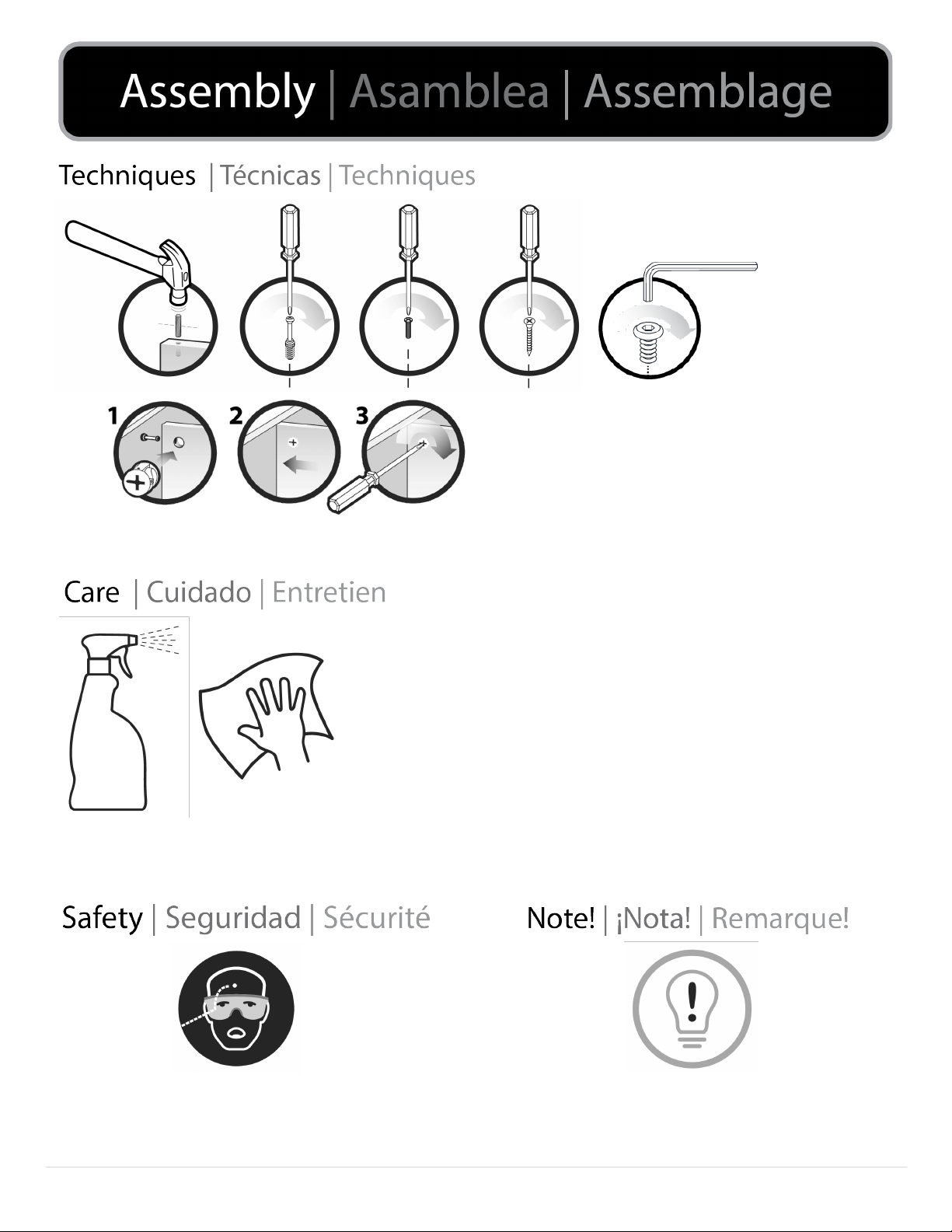

3 |

4 |

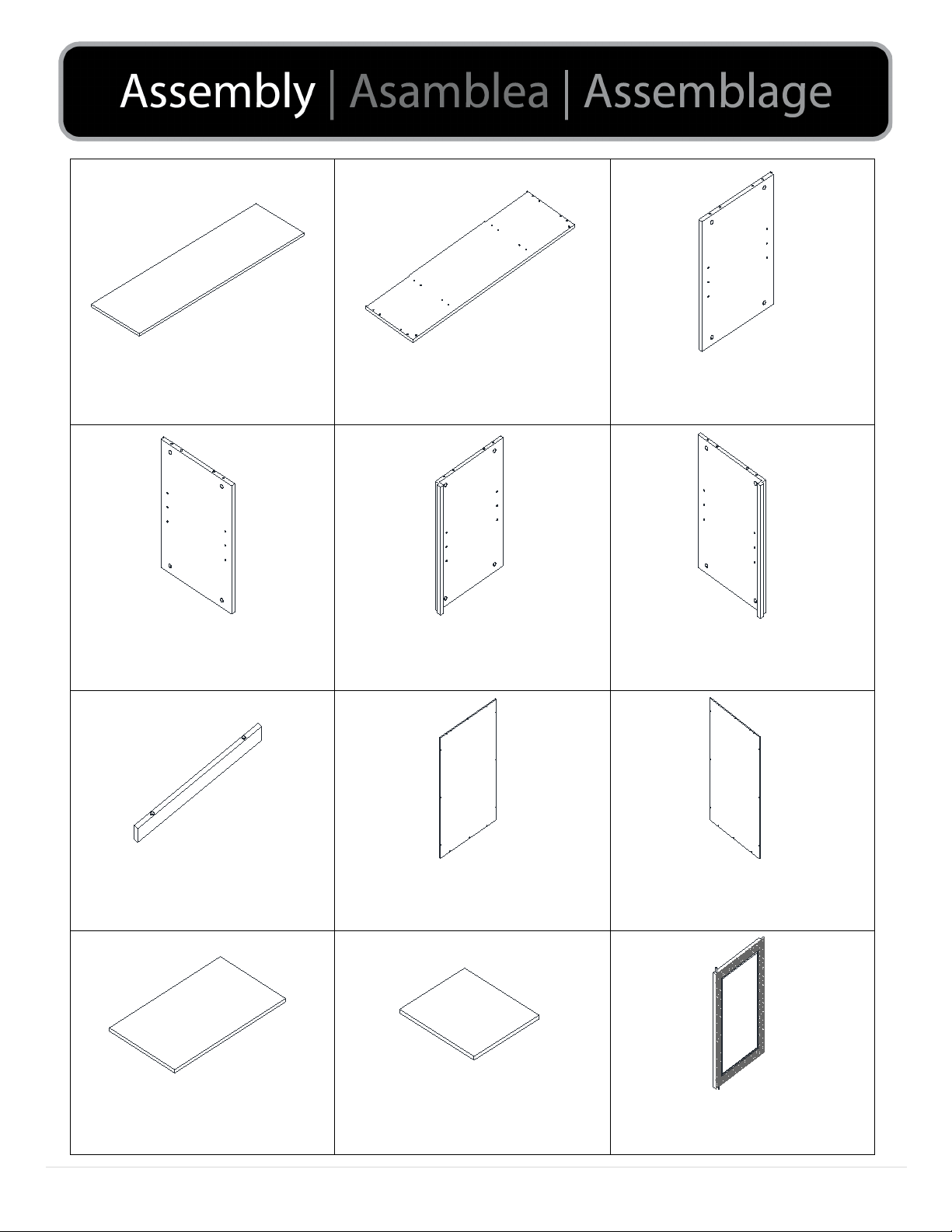

A x1

Top panel

Panel superior

Panneau supérieur

B x1

Bottom panel

Panel inferior

Panneau du bas

C x1

Left side panel

Panel lateral izquierdo

Panneau latéral gauche

D x1

Right side panel

Panel lateral derecho

Panneau latéral droit

E x1

Left vertical panel

Panel vertical izquierdo

Panneau vertical gauche

F x1

Right vertical panel

Panel vertical derecho

Panneau vertical droit

G x1

Front rail

Riel delantero

Rail avant

H x1

Right back panel

Panel trasero derecho

Panneau arrière droit

I x1

Left back panel

Panel trasero izquierdo

Panneau arrière gauche

J x1

Middle shelf

Estante del medio

L'étagère du milieu

K x2

Side shelf

Estante lateral

Tablette latérale

L x1

Left door

Puerta izquierda

Porte gauche

5 |

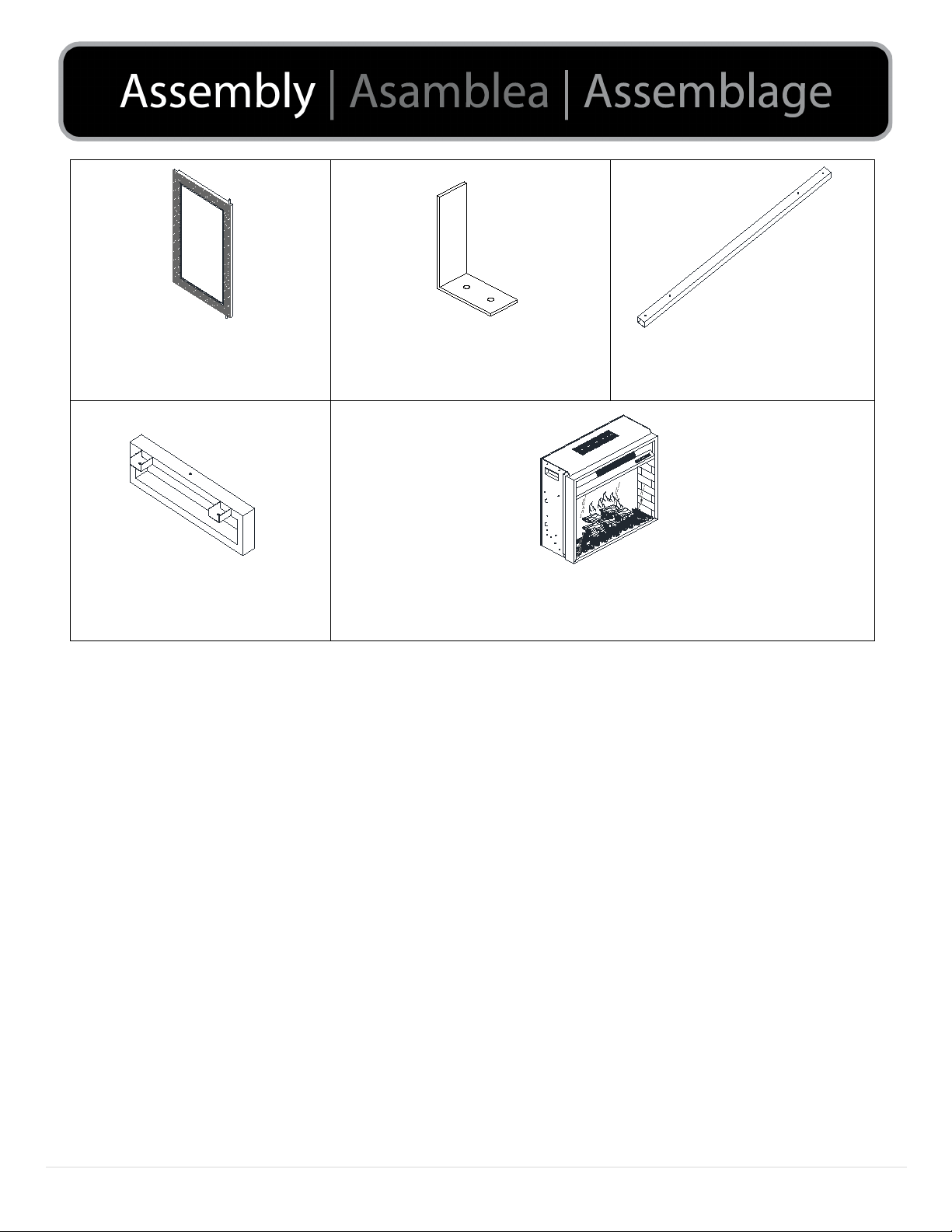

M x1

Right door

Puerta derecha

Porte droite

N x2

Iron bracket

Soporte de hierro

Support en fer

O x2

Iron frame

Marco de hierro

Armature de fer

P x2

Side iron frame

Marco de hierro lateral

Cadre en fer latéral

Q x1

Firebox (in a separate carton)

Caja de fuego (en una caja de cartón separada)

Foyer (dans un carton séparé)

6 |

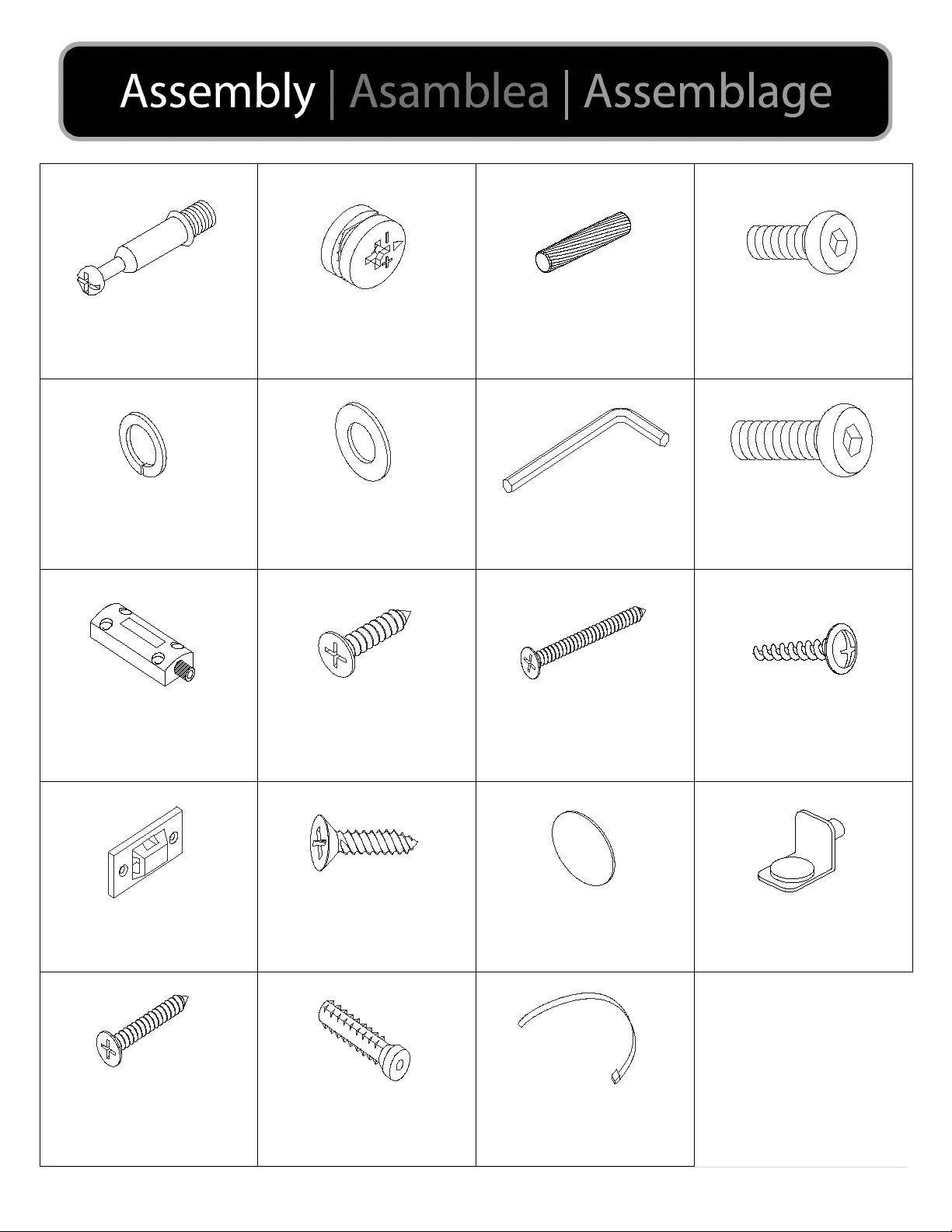

1 x16

Cam bolt

Perno de leva

Boulon à came

2 x16

Cam lock

Bloqueo de la leva

Serrure à came

3 x18

Wood dowel

Taco de madera

Cheville en bois

∅5/16”x1-1/4”L

4 x4

Bolt

Tornillo

Boulon

ø1/4”*1/2”

5 x10

Spring washer

Arandela de resorte

Rondelle élastique

6 x10

Flat washer

Arandela plana

Rondelle plate

7 x1

Allen wrench

Llave Allen

Clé Allen

8 x6

Bolt

Tornillo

Boulon

ø1/4”*1-1/4”

9 x2

Door stopper

Tope de puerta

Butée de porte

10 x8

Screw

Tornillo

Vis

ø1/8”*7/8”L

11 x2

Screw

Tornillo

Vis

∅8”x2”L

12 x22

Screw

Tornillo

Vis

ø1/8”*5/8”L

13 x4

Bracket

Soporte

Support

14 x8

Screw

Tornillo

Vis

ø1/8”*5/8”L

15 x16

Cover

Tapa

Couverture

16 x12

Shelf holder

Estante titular

Support d'étagère

17 x4

Screw

Tornillo

Vis

ø1/4"*1-3/8"L

18 x4

Anchor

Ancla

Ancre

19 x2

Tie

Lazo

L’attache

7 |

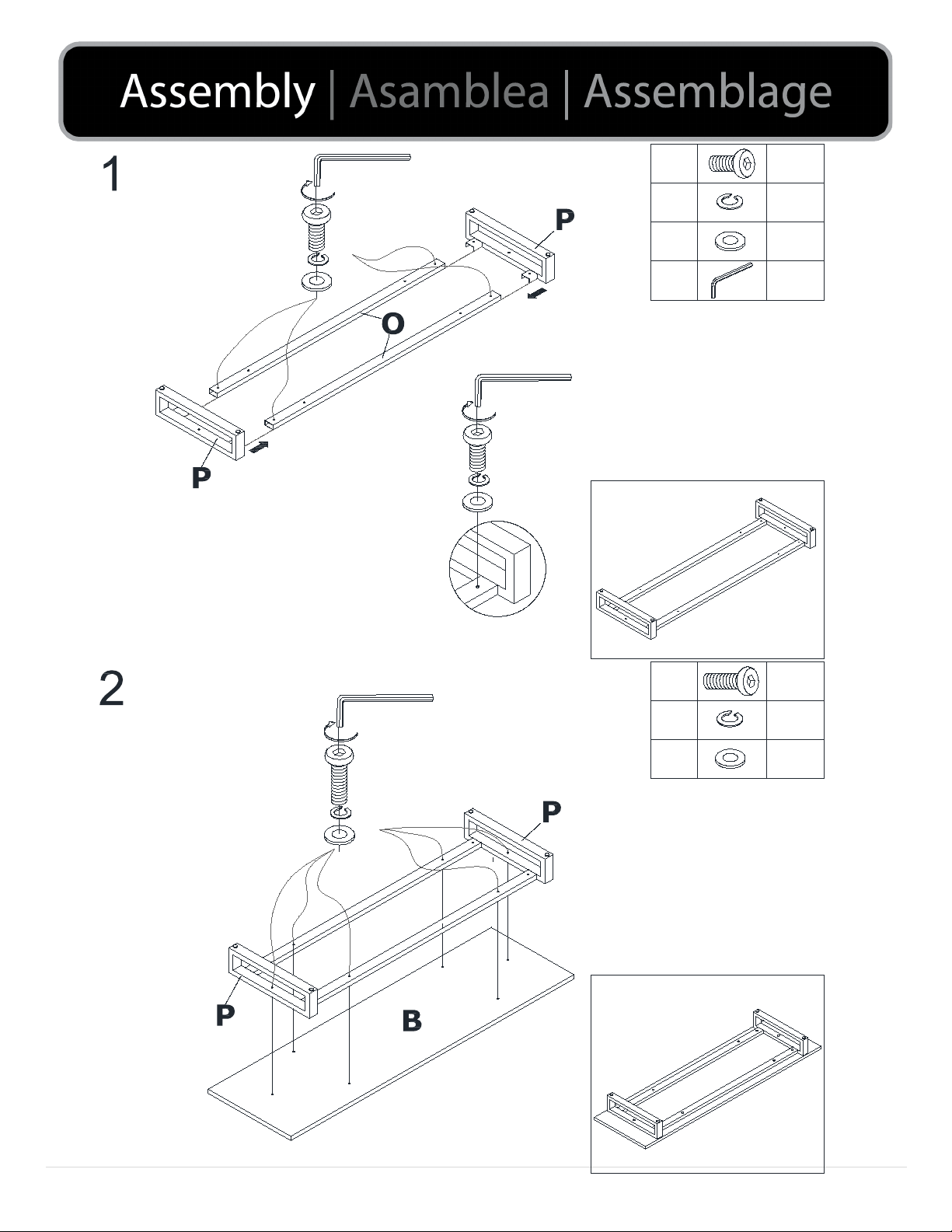

x 6

x 4

7x 1

Do not fully tighten screws until all

screws are in position.

No apriete completamente los tornillos

hasta que estén en su posición.

Ne serrez pas complètement les vis tant

que toutes les vis ne sont pas en place.

Tighten all screws.

Apretar todos los tornillos.

Serrez toutes les vis.

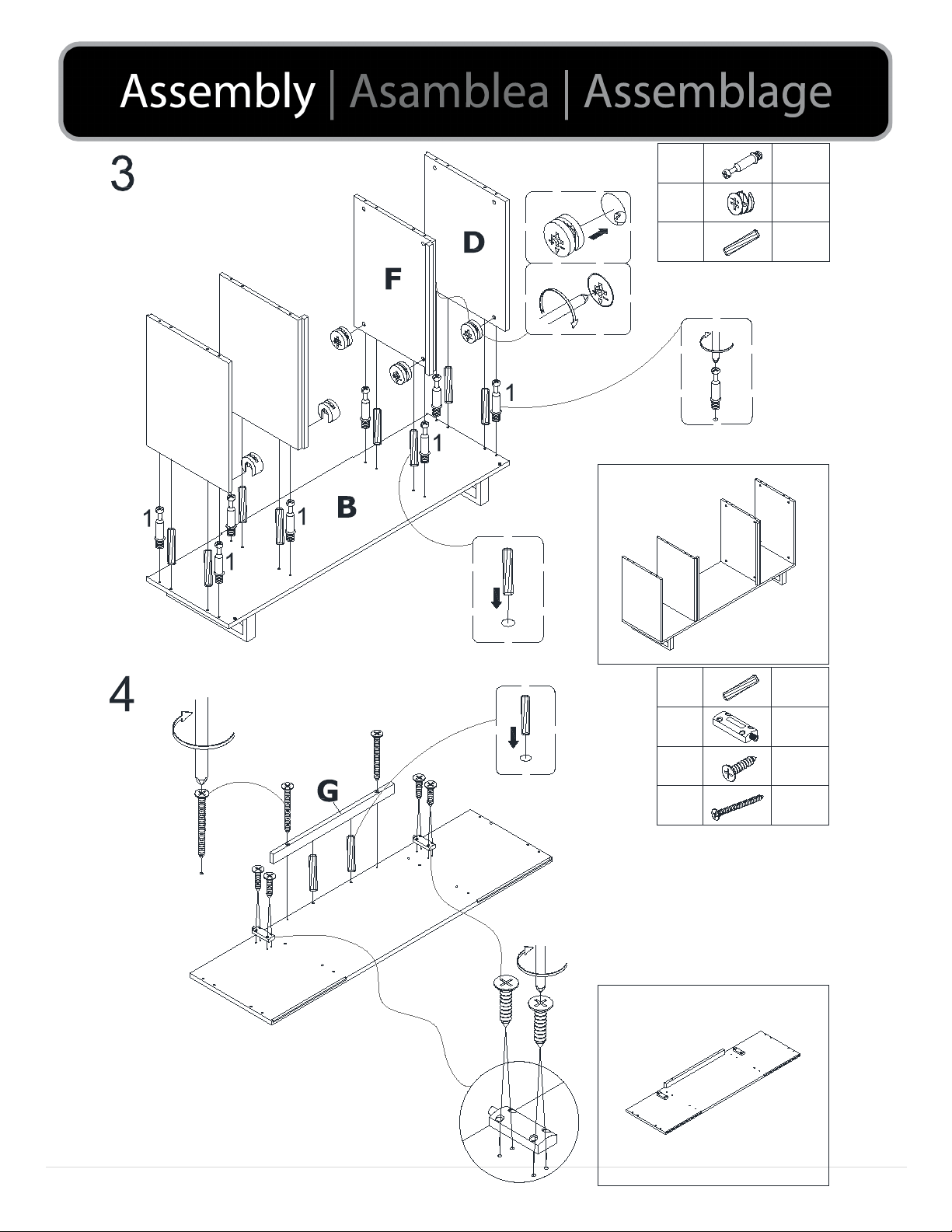

8 |

3x 2

x 2

10 x 8

11 x 2

x 8

9 |

x 22

x 2

x 4

x 8

1 2

10 |

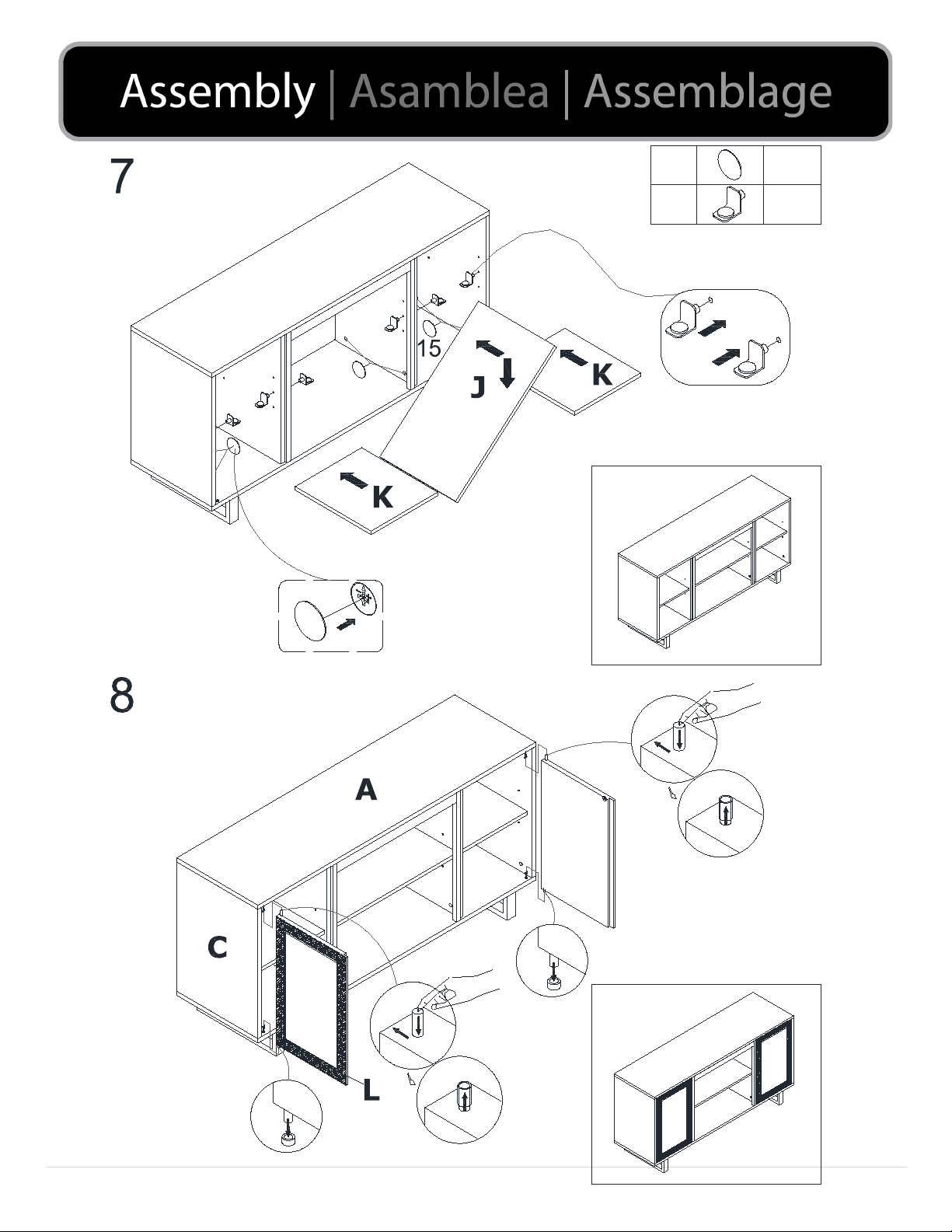

15 x 16

16 x 12
