SoundMax SM-DVR51FHD Manual de usuario
CAR VIDEO RECORDERCA
АВТОМОБИЛЬНЫЙ ВИДЕОРЕГИСТРАТОР
SM-DVR51FHD
Instruction manual
Руководство по
эксплуатации
2
Instruction manual
Dear customer!
Thank you for purchasing our product. For safety, it is strongly recommended to read
this manual carefully before connecting, operating and/or adjusting the product and keep
the manual for reference in the future.
If you want to dispose this product, do not mix it with general household waste. There is
a separate collection system for used electronic products in accordance with legislation
that requires proper treatment, recovery and recycling.
Please contact your local authorities for the correct method of disposal. By doing so, you
will ensure that your disposed product undergoes the necessary treatment, recovery and
recycling and thus prevent potential negative effects on the environment and human health.
Utilization of the product
Important safeguards
• Read carefully through the manual to
familiarize yourself with this unit.
• Keep this manual handy as a reference
for operating procedures and precautions. Do
not allow persons who have not read through
this manual to use this unit.
• Connect this unit only to the vehicle lighter
jack of your car with +12-24 V DC power. If the
voltage is too high, it may cause damage to
this unit.
• Careful handling of the unit can prolong
its operation life.
• Fully charge the battery before the first
use.
• To ensure a longer battery life fully
discharge and charge it several times
before using.
• Due to variety of car lighter jack sizes
depending of vehicle type, ensure that this unit
is properly contacted in the lighter socket.
• The unit should be used only with original
accessories included. The Manufacturer is
not responsible for possible damage of this
unit cause by using other accessories than
provided by Manufacturer.
• Should this product fail to operate
properly, contact your local dealer.
Controllers
Rear panel
1. Display
2. DOWN button
3. MENU button
4. UP button
5. Micro SD card slot
6. HDMI port
7. Mounting port
8. USB port
1
4
3
2
5
6 7 8
3
Instruction manual

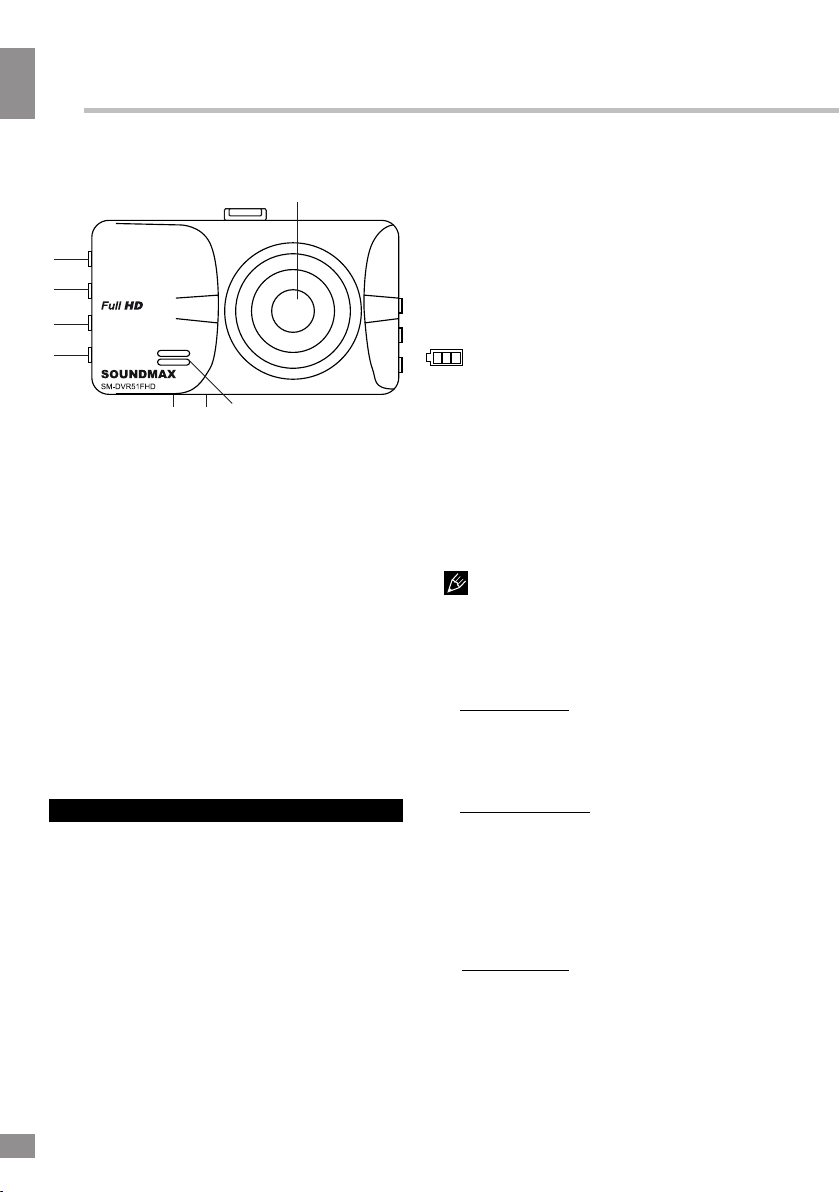

Front panel
9. Camera lens
10. OK button
11. MODE button
12. SOS button
13. POWER button
14. Reset button (hole)
15. Microphone
16. Speaker
Operations
Mounting
•Insert the fixing pins on the top of the
stand into the bracket holding hole in the top
of the unit and move the unit backward until a
click to fix it tightly to the bracket.
• Press the suction cup to a surface in the
car, then push it along the bar to the
windshield. Make sure the stand is fixed
properly to the surface.
• You can adjust the angle of the stand
by loosening the washer and bending the
assembly knot.
•To unmount the stand, pull it towards you,
then lift the plastic ear on the suction cup.
Power and charging
To charge the battery of this unit connect
its USB port to the PC with the supplied USB
cable; or connect it to a car lighter socket
with the supplied car adapter. The power icon
on the display indicates the remaining
battery power.
Recording
• Before you start recording, insert a MicroSD
memory card into the memory card slot of this
unit until a click. Insert the card with correct side.
After the card is inserted the device will turn
off in order to preserve the information. Press
POWER button to turn it on again.
MicroSD capacity supported: up to
32 GB, class 4 or higher. For correct and
satisfactory operation, licensed MicroSD
memory cards of famous brands should be
used with this unit. Avoid using memory cards
of unknown brands.
• Auto recording: After you connect
the unit to car power source, recording will be
started automatically. After you disconnect
the power source, the unit will continue
recording according to the settings.
• Manual recording: Press POWER to
switch on the unit (press and hold it again if
you want to switch off the unit). In recording
mode the top left corner of the display shows
the camera symbol indicating that the unit is
ready for recording. Press OK button to start
recording. Press this button again to stop
recording.
•Taking photos: Press OK button in
recording mode to take photos.
• While recording, the recording time is
10
11
12
13
15
14
9
16
4
4
Instruction Manual
shown in white figures in the top left corner
of the display. The unit will save video files
automatically after each 1/3/5 minutes (see
“Setup“ paragraph below for more details).
When the memory card is filled, old files will be
deleted and the new files will be recorded
instead. Press OK button to stop and to
continue recording.
• Before removing memory card stop
recording. Press on the card until a click to
remove it.
• Motion detector recording is available
after you switch on this item in the setting
menu (see “Setup“ paragraph below for more
details). The unit will go to recording mode if
there is image motion in front of the lens. When
a motion is detected, the unit will start to record
a video fragment (no matter whether there is
motion or not during the recording period), after
the fragment is recorded, the unit comes to
standby mode till a motion is detected again.
• G-sensor. If overload resulting from an
impact exceeds the setup value (1 g =
9.8m/s^2; see “Setup“ paragraph below for
more details), the current video fragment
will be automatically protected from re-
recording.
Playback mode
•Stop the recording and press MODE
to enter playback mode. Press UP/DOWN
button to choose the file. Press OK button to
play the selected file. Press OK button to
stop or resume playback.
• In file playback mode select a file, then
press the MENU button. A menu will appear
in which you can select to delete, protect
or slide show the file. Select either option,
then press OK button to confirm.
Connection to PC
• Connect this unit to a computer using
the supplied USB connection cable. Now
this unit can be used as a mass storage
device ("Mass Storage") or as a webcam for
your PC ("PC Camera").
•The computer will launch the automatic
driver management software. Follow the on-
screen instructions to properly install the
camera driver.
Setup
In recording mode press MODE button to
choose the needed operation mode (Video/
Photo/Playback). Press MENU to enter the
setup menu for the current mode.
In the menu press UP/DOWN buttons to select
settings. Press OK button to go
to adjustment of the selected setting; select
options with cursor button and press OK button
to confirm.
Some menu items may be in grey color,
in this case they are not adjustable. The menu
in your unit may be changed without prior
notice and hence be different from the menu
described below.
General system setup
•Park Mode: will automatically power the
camcorder on and record a video clip, if the
camcorder detects a collision while parked
and powered off.
• Date/Time: set the current year, month
and day by pressing UP/DOWN buttons and
pressing OK button to confirm.
• Auto Power Off: select
the time period after which the unit will
automatically switch off or disable this
function.
• SOS function. When you press SOS
button during video recording, the current
fragment will be protected from rerecording.
•During recording press DOWN to mute
the sound.
HDMI output
• Connect the HDMI output of this unit to an
external audio-video device (e.g. car TV) with
a HDMI cable (not supplied). Now this unit can
be used as high-quality digital signal source for
the external device.
5
•Screen Saver: activate and set the idle
time period of the screen saver or turn it off.
• Beep Sound: enable or disable beeping
sounds when pressing buttons on the unit.
• Language: select the system language.
• Frequency: 50 Hz/60 Hz.
•Car Plate: allows you to add a license
plate number or other car identification
number.
•Format: select this option to
format the inserted SD card. WARNING: all
data on the card will be deleted.
• Default Setting: select OK to reset all
settings to default values.
•Version: check the current firmware
version info.
Video setup
Photo setup
•Resolution:
12M(4032*3024) / 10M(3648*2736) /
8M(3264*2448) /5M(2592*1944) /
3M(2048*1536) / 2MHD(1920*1080) /
1.3M(1280*960) / VGA (640*480)
Select the size and resolution of the image.
• Sequence: Off/On. Activate or deactivate
sequential image capture.
• Quality: Fine/Normal/Economy. Select the
image quality.
• Sharpness: Soft/Normal/Strong. Select the
image sharpness mode.
• White Balance: select the white balance
mode: Auto/Daylight/Cloudy/Tungsten/
Fluorescent.
• ISO: Auto/100/200/300/400. Adjust ISO
sensitivity.
• Exposure: adjust the image exposure.
• Anti-Shaking: Off/On. Enable or disable
the anti-shaking feature.
• Date Stamp: Off/Date/Date Time. Activate
or deactivate showing of date on the photo.
Playback mode setup
• Delete: Delete Current/Delete All. Select
“OK“ to delete or “Cancel“ to cancel.
• Protect: Lock Current/Unlock Current/Lock
All/Unlock All. Enable or disable the protection
of files from manual deleting or overwriting.
Instruction manual
• Resolution: select video resolution:
1080FHD 1920*1080 и 720P
1280*720.
• Loop Recording: 1/3/5/OFF.
Select the maximum record cycle time or
disable this feature.
•WDR: balances lighting
when one part of a scene is very dark,
while another part is bright.
• Exposure: adjust the image exposure.
•Motion Detection: Off/On. Activate or
deactivate the motion detection function.
• Record Audio: Off/On. Activate or
deactivate recording of sound for video
recording.
• Date Stamp: Off/On. Enable or disable the
display of the current date on the recorded
video.
•G-SENSOR: Off/High/Medium/Low.
Adjust the G-sensor sensitivity or turn this
feature off.
6
Instruction Manual
Accessories
1 pc
1 pc
1 pc
1 pc
1 pc
Video recorder
Car adaptor
MiniUSB-USB cable
Stand
Instruction Manual
Specifications
Lens view angle
Display
Video resolution
Video record format
Audio format
Photo format
Interfaces
Built-in battery
Operation period
Nominal voltage
Current consumption
Motion detector
Cycled recording
G-sensor
Max record fragment
Memory
Operation temperatures
Storage temperatures
Humidity
Unit dimensions
Net/Gross weight
140°
color TFT LCD, 3.0”
1080FHD 1920*1080; 720P 1280*720
MOV
PCM
JPEG
miniUSB (2.0), mini HDMI
200 mAh
10 min
5 V; 0.53 А
1.9 W
+
+
+
1/3/5 minutes
microSD memory card support, up to 32 GB
0°С - +40°С
-10°С - +60°С
15 - 70%
87 х 50 х 38 mm
115 g / 251 g
Specifications are subject to change without notice. Weights are approximate.
12
Руководство по эксплуатации
7
Уважаемый покупатель!
Благодарим Вас за покупку нашего изделия. Чтобы понять, как правильно и безо-
пасно пользоваться Вашей моделью изделия, рекомендуется тщательно изучить
на-стоящее руководство перед подключением, настройкой и эксплуатацией
изделия. Сохраняйте руководство для использования в будущем.
обычным бытовым мусором. Существует отдельная система сбора использованных
электронных изделий в соответствии с законодательством, которая предполагает
соответствующее обращение, возврат и переработку.
Обращайтесь в органы местного управления за инструкциями по правильной
утилизации продукта. Тем самым Вы обеспечите утилизацию Вашего изделия с
соблюдением обязательных процедур по обработке, утилизации и вторичной пере-
работке и, таким образом, предотвратите потенциальное негативное воздействие на
окружающую среду и здоровье людей.
Утилизация изделия
Меры предосторожности
• Внимательно изучите данное руко-
водство, чтобы правильно использовать
устройство.
• Держите данное руководство под
рукой в качестве справочника по правилам
эксплуатации и мерам предосторожности.
Не допускайте к использованию устройства
посторонних лиц, не ознакомившихся и не
усвоивших данные инструкции по эксплуа-
тации.
• Подключайте устройство только в
штатный разъем прикуривателя автомоби-
ля с напряжением +12-24 В. Превышение
напряжения питания может привести к вы-
ходу устройства из строя.
• Бережное обращение с устройством
продлит срок его эксплуатации.
• Перед началом эксплуатации про-
ведите полный заряд аккумуляторной
батареи устройства.
• Для продления срока службы аккуму-
ляторной батареи, после первого вклю-
чения необходимо провести несколько
циклов полного заряда и разряда батареи.
• В связи с возможным разбросом раз-
меров гнезда прикуривателя в различных
марках автомобилей убедитесь в надежно-
сти соединения контакта в гнезде прикури-
вателя для нормального функционирования
устройства.
• Используйте только оригинальные
аксессуары, входящие в комплект поставки.
Производитель не несет ответственности за
возможные повреждения изделия в случае
применения посторонних аксессуаров.
• При неполадках в работе устройства
свяжитесь с торговым представителем.
Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с
8
Руководство по эксплуатации
Органы управления Операции с устройством
Крепление устройства
• Вставьте крепежные выступы на верх-
ней части крепления в отверстия на крышке
корпуса устройства. Сдвиньте с усилием
корпус устройства вперёд до щелчка для
плотного закрепления устройства на
креплении.
• Прижмите присоску к плоской по-
верхности в автомобиле, затем отогните
механизм от штанги в сторону стекла.
Убедитесь, что конструкция плотно
зафиксирована на поверхности.
• Вы можете регулировать вертикальное
и горизонтальное положение конструкции,
сгибая его в местах узлов. Для этого
следует ослабить гайку на присоске. После
того, как Вы установите нужное положение
конструкции, затяните гайку.
• Чтобы отсоединить конструкцию от
поверхности, отожмите механизм от
стекла, затем потяните за ушко присоски.
Питание и зарядка
Задняя панель
Передняя панель
)
Для зарядки аккумулятора устройства
подключите его через USB-порт к персо-
нальному компьютеру, либо к разъему при-
куривателя автомобиля с помощью автомо-
бильного адаптера. Индикатор заряда (
на экране указывает на оставшийся заряд
батареи.
1
4
3
2
5
6 7 8
10
11
12
13
15
14
9
16
1. Экран
2. Кнопка DOWN
3. Кнопка MENU
4. Кнопка UP
5. Разъем для карты памяти
microSD
6. HDMI-порт
7. Крепежный кронштейн
8. USB-порт
9. Объектив
10. Кнопка OK
11. Кнопка MODE
12. Кнопка SOS
13. Кнопка POWER
14. Кнопка (отверстие) RESET
15. Микрофон
16. Динамик
12
9
Руководство по эксплуатации
Запись
• Перед началом видеосъемки установи-
те карту памяти Micro SD в слот устройства,
нажав на нее до щелчка. Устанавливайте
карту в слот правильной стороной.
Емкость карты памяти: до 32 ГБ. Для
корректной работы устройства используйте
лицензионные карты памяти известных
производителей. Избегайте использова-
ния нелицензионных карт памяти. Класс
быстродействия карты должен быть не ниже
4, в противном случае возможна потеря ка-
чества видеоизображения, выражающаяся
в неравномерности воспроизведения.
• Автоматическая запись: При подклю-
чении источника питания в автомобиле
к USB-разъему устройства, оно
автоматически начнет запись видео. После
отключения от источника питания
устройство будет продолжать запись в
течение периода, задаваемого в настройках.
• Запись вручную: Нажмите кнопку
POWER для включения устройства
(питание устройства можно отключить,
удерживая эту кнопку). В режиме записи на
экране отображается символ камеры, что
указывает на готовность устройства к за-
писи. Нажмите кнопку OK для начала
записи; чтобы остановить запись, нажмите
эту же кнопку.
• Время записи отображается
в углу дисплея. Устройство будет
автоматически сохранять записанные
видеофайлы каждые 1/3/5 минут
(более подробно выбор периода
сохранения описан в разделе
“Настройки“ ниже). Когда карта памяти
заполнится, старые видеофайлы будут
удалены и запись начнется заново. Для
остановки или возобновления записи
нажимайте кнопку OK.
• Перед извлечением карты памяти оста-
новите запись. Нажмите на карту памяти до
щелчка, чтобы извлечь ее из слота.
• Запись с помощью детектора движения
доступна после того, как вы активируе-
те эту функцию в меню настроек (более
подробно это описано в разделе “Настрой-
ки“ ниже). Устройство перейдет в режим
записи, если детектором движения будет
обнаружено движение предметов перед
объективом камеры; устройство запи-
шет фрагмент видео независимо от того,
имеется ли движение перед объективом
в течение времени записи фрагмента.
После записи фрагмента устройство опять
перейдет в режим ожидания до нового
обнаружения движения.
• G-сенсор. Если перегрузка, возникаю-
щая вследствие столкновения, превышает
заданную величину (1 g = 9,8 м/с^2; более
подробно выбор величины перегрузки опи-
сан в разделе “Настройки“ ниже), текущий
фрагмент записи будет автоматически
защищен от перезаписи.
•Функция SOS: При коротком нажатии
кнопки SOS во время записи видео
текущий фрагмент записи будет
завершен и защищен от перезаписи.
•Во время записи можно отключить
запись звука нажатием кнопки DOWN.
10
Руководство по эксплуатации
Воспроизведение
• Нажимайте кнопку MODE для перехода
к режиму воспроизведения,
предварительно остановив видеозапись.
С помощью кнопок UP/DOWN выберите
файл; нажмите кнопку OK для запуска его
воспроизведения. Нажимайте кнопку OK,
если вы хотите остановить или
продолжить воспроизведение.
• В режиме воспроизведения файла вы-
берите файл, затем нажмите MENU. На
дисплее отобразится меню, в котором вы
можете выбрать пункты “Удалить”,
“Защитить” и “Слайд-шоу”. Нажмите
кнопку OK для подтверждения.
Подключение к ПК
Настройки
Нажмите кнопку MENU в любом режиме
работы для вызова экранного меню
настроек текущего режима. Находясь в
меню, нажимайте кнопки UP и DOWN для
выбора параметров для настройки.
Нажмите кнопку OK для перехода к
настройке выбранного параметра.
Выберите опцию с помощью кнопок UP и
DOWN и нажмите кнопку OK для
подтверждения.
Пункты меню, написанные серым
шрифтом, не подлежат настройке. Экран-
ное меню вашего устройства может быть
изменено без предварительного уведомле-
ния и, следовательно, отличаться от меню,
представленного в настоящем Руководстве.
Общие настройки системы
•Режим парковки: в этом режиме
видеорегистратор автоматически
включится и начнет запись видео при
обнаружении столкновения.
•Дата/время: установите текущий день,
месяц, год, часы, минуты и формат отобра-
жения даты с помощью кнопок UP/DOWN и
кнопки OK для выбора параметра.
•Автовыключение.
Выберите период времени, по истечении
которого устройство автоматически
отключится, либо деактивируйте функцию
автоотключения.
•Заставка: выберите
период времени, по истечении
которого подсветка экрана
автоматически отключится.
•Аудио сигнал: Вкл./Выкл. Включите
или отключите звуковое
сопровождение нажатия кнопок.
•Подключите устройство к компьютеру
при помощи входящего в комплект USB-
кабеля. Выберите один из режимов
работы устройства: файловый
накопитель ("Mass Storage") или
вебкамера ("PC Camera").
•На компьютере запустится сервис
автоматической установки драйвера.
Следуйте инструкциям на экране для
успешной установки.
•Язык: выберите язык экранного меню.
•Мерцание: 50 Гц/60 Гц.
•Номерной знак: введите
индивидуальный регистрационный знак
(номер) автомобиля для отображения при
записи.
•Форматировать: SD-карта. Карта па-
мяти будет отформатирована при дальней-
шем выборе опции ОК. Выберите
«Отмена», чтобы отменить
форматирование.
•Заводские настройки: ОК/Отмена.
Сброс выполненных настроек до
исходных заводских значений.
•Версия: здесь вы можете
посмотреть информацию о текущей версии
программного обеспечения устройства.
HDMI-выход
• Подсоедините выход HDMI данного
устройства к входу HDMI внешнего устрой-
ства (напр., портативного телевизора) с по-
мощью HDMI-кабеля (не входит в комплект).
Теперь видеорегистратор можно
использовать как источник цифрового сиг-
нала высокого качества для подключенного
внешнего устройства.
Tabla de contenidos
Idiomas:
Otros manuales de Sistema de vídeo para coche de SoundMax
