この説明書について

この説明書では、本機を接続してから

映すまでの簡単な操作方法を説明して

います。

また使用上のご注意やメンテナンスの

際に必要な情報が記載されています。

操作方法について詳しくは、付属の

CD-ROM に収録されている取扱説明書

をご覧ください。

また安全のための注意事項は、別冊の

「安全のために」をご覧ください。

CD-ROM 取扱説明

書の見かた

付属の CD-ROM には、ReadMe、取扱

説明書および設置説明書が収録されて

います（日本語、英語、フランス語、

ドイツ語、イタリア語、スペイン語、

中国語）。まず最初に ReadMe をご覧

ください。

準備

付属の CD-ROM に収録されている取扱

説明書を読むためには、Adobe

AcrobatReader5.0 以降が必要です。

AdobeAcrobatReader がインストール

されていない場合は、アドビシステム

ズ社のホームページからダウンロード

してください。（無料）

取扱説明書を読むには

付属の CD-ROM を、コンピュータの

CD-ROM ドライブにセットしてくださ

い。しばらくすると、CD-ROM が自動

的に起動します。読みたい取扱説明書

を選んでください。取扱説明書のファ

イルは、CD-ROM の中に収録されてい

ます。

お使いのコンピュータによっては、

CD-ROM が自動的に起動しない場合が

あります。

以下の手順で、取扱説明書のファイル

を直接開いてください。

（Windows の場合）

1「マイコンピュータ」を開く。

2「CD-ROM」のアイコンを右ク

リックして「エクスプローラ」を選

ぶ。

3ウィンドウの中で「index.htm」

ファイルをダブルクリックして読み

たい取扱説明書を選ぶ。

（Macintosh の場合）

1デスクトップの「CD-ROM」アイ

コンをダブルクリックする。

2「index.htm」ファイルをダブルク

リックして読みたい取扱説明書を選

ぶ。

index.htm ファイルが開かない場合は、

「OperatingInstructions」フォルダか

ら読みたい取扱説明書を選んでダブル

クリックしてください。

商標について

･Windowsは、米国 Microsoft

Corporation の米国及びその他の国に

おける登録商標です。

･ Macintosh は AppleComputerInc. の

米国及びその他の国における登録商

標です。

･ Adobe および Acrobat は、Adobe

SystemsIncorporated（アドビシステ

ムズ社）の米国及び各国での登録商標

です。

ご注意

3JP

この説明書について.........................................2

CD-ROM 取扱説明書の見かた..................2

使用上のご注意....................................................4

吸気・排気口についてのご注意......4

電源接続時のご注意.................................4

画像を映す...............................................................5

接続する............................................................5

映す ..................................................................7

調整する............................................................8

電源を切る ...................................................... 8

ランプを交換する...............................................9

エアーフィルターをクリーニング

する ................................................................... 10

故障かな？と思ったら................................. 11

主な仕様................................................................. 13

JP 4使用上のご注意

使用上のご注意

吸気・排気口をふさがないでください。吸気・排気口をふさぐと内部に熱がこ

もり、火災や故障の原因となることがあります。以下イラストにて吸気・排気

口の位置をご確認ください。

それぞれの地域にあった電源コードをお使いください。

1) プラグに関しては各国規制に適合し、使用に適した定格のものを使用して

ください。

吸気・排気口についてのご注意

電源接続時のご注意

1排気口

2インジケーター

3リモコン受光部

4吸気口

アメリカ合衆国、

カナダ

ヨーロッパ諸国

イギリス、アイル

ランド、オースト

ラリア、ニュー

ジーランド

日本

プラグ型名 VM0233 290B YP-12A COX-07 1) YP332

コネクタ型名 VM0089 386A YC-13B COX-02 VM0310B YC-13

コード型名 SJT SJT H05VV-F H05VV-F N13237/CO-

228

VCTF

定格電圧・

電流

10A/

125V

10A/

125V

10A/250V 10A/250V 10A/250V 7A/

125V

安全規格 UL/CSA UL/CSA VDE VDE VDE 電安

コード長さ

（最長）

4.5m 

5JP

画像を映す

接続するときは

･各機器の電源を切った状態で接続してください。

･接続ケーブルは、それぞれの端子の形状に合った正しいものを選んでくださ

い。

･プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜

いてください。

接続する機器の取扱説明書もあわせてご覧ください。

接続する

INPUT D

INPUT A INPU

NETWORK

(PLUG IN POWER)

RS-232C IN S VID

RGB AUDIO

R/R-Y/Pn G/Y B/B-Y/Ps SYNC/HD VD

CONTROL

REMOTE VID

CONTROL S

映像信号入力

HDD-sub15 ピン

ケーブル（付属）

音声入力

ステレオオーディオケーブル

（ステレオミニジャック、別売り）

抵抗無しのケーブルをお使いください。

コンピューターとの接続

JP 6画像を映す

INPUT D OUTPUT

INPUT A INPUT B INPUT C

NETWORK

(PLUG IN POWER) (MONO)

RS-232C IN S VIDEO VIDEO AUDIO

RGB AUDIO RGB DVI-D

R/R-Y/Pn G/Y B/B-Y/Ps SYNC/HD VD AUDIO MONITOR AUDIO

AUDIO

CONTROL

REMOTE VIDEO IN

CONTROL S

INPUT D OUTPUT

INPUT A INPUT B INPUT C

NETWORK

(PLUG IN POWER) (MONO)

RS-232C IN S VIDEO VIDEO AUDIO

RGB AUDIO RGB DVI-D

R/R-Y/Pn G/Y B/B-Y/Ps SYNC/HD VD AUDIO MONITOR AUDIO

AUDIO

CONTROL

REMOTE VIDEO IN

CONTROL S

ビデオ・ＤＶＤ機器との接続

音声入力

ステレオオーディオケーブル

（ピンジャック、別売り）

抵抗無しのケーブルをお使い

ください。

映像信号入力には以下の３通りの方法があります。

1コンポジットビデオ（ピンジャック）ケーブル（別売り）

2S ビデオ（MiniDIN4-pin）ケーブル（別売り）

3コンポーネント（BNC × 3）ケーブル（別売り）

（抵抗無しのケーブルをご使用ください。）

3で接続した場合、メニューで「入力 D 信号種別」の設定が必要です。

詳しくは CD-ROM 内の取扱説明書をご覧ください。

音声入力

ステレオオーディオ

ケーブル

（ステレオミニジャック−

ピンジャック、別売り）

7JP

画像を映す

各機器の接続をする前に電源コードをコンセントに差し込み、各機器の接続を

してください。

aI/1( オン / スタンバイ）キーを押す。

b接続している機器の電源を入れる。

cINPUT キーを押して、映したい画像を選ぶ。

dコンピューターとの接続時は映像信号の出力先を切り換える。

映す

INPUT

Power

FxF7

JP 8画像を映す

aプロジェクターを持ち上げ、アジャスター調整ボタンを押す。

b画像の大きさを調整する。

c画像のフォーカスを調整する。

画質モードを選べる画質設定メニューや、最適な画面のアスペクト比（縦横比）

を選べる信号設定メニューがあります。詳しくは CD-ROM 内の取扱説明書を

ご覧ください。

aI/1( オン / スタンバイ）キーを押す。

bメッセージが表示されたらもう一度 I/1( オン / スタンバイ）キーを押す。

cファンが止まり、オン / スタンバイインジケーターが赤く点灯したら、電源

コードを抜く。

調整する

電源を切る

LAMP/

COVER

TEMP/

FAN

POWER

SAVING

ON/

STANDBY

9JP

ランプを交換する

光源のランプが切れたり、暗くなったり、

「ランプを交換してください。」という

メッセージが表示されたりしたら新しい

ランプと交換してください。ランプ寿命

はその使用条件によって変わってきます。

交換ランプは、別売りのプロジェクター

ランプ LMP-P260 をお使いください。

I/1キーで電源を切った直後はランプが高温

になっており、さわるとやけどの原因となるこ

とがあります。ランプを充分に冷やすため、ラ

ンプ交換は、プロジェクターの電源を切ってか

ら 1 時間以上してから行ってください。

･ランプが破損している場合は、最寄のテクニ

カルインフォメーションセンターまたはお買

い上げのソニー特約店にご相談ください。

･ランプを取り出すときは、必ず取り出し用の

ハンドルを持って引き出してください。他の

部分を持って引き出すと、けがややけどの原

因となることがあります。

･ランプを取り出すときは、ランプを水平に持

ち上げ、傾けないでください。ランプを傾け

て持つと、万一ランプが破損していた場合

に、ランプの破片が飛び出し、けがの原因と

なることがあります。

1本機の電源を切り、電源コードをコン

セントから抜く。

本機を使用した後にランプを交換する場合

は、ランプを冷やすため、1 時間以上たっ

てからランプを交換してください。

2プロジェクターや机に傷がつかないよう

布などを敷き、その上でプロジェクター

を裏返す。

プロジェクターを、しっかりと安定させて

ください。

3ランプカバーのネジ（1 本）をプラスド

ライバーでゆるめ、ランプカバーを開き

ます。

安全のため、他のネジは絶対にはずさない

でください。

4ランプのネジ（3 本）をプラスドライ

バーでゆるめ、取り出し用ハンドルを

持ってランプを引き出す。

ねじはワッシャー付きですが取りはずさず

緩めるだけにしてください。

5新しいランプを確実に奥まで押し込み、

ネジを締め、取り出し用ハンドルを元に

戻す。

･ランプのガラス面には触れないようご注

意ください。

･ランプが確実に装着されていないと、電

源が入りません。

ご注意

JP 10 エアーフィルターをクリーニングする

6ランプカバーを閉め、ネジを締める。

ネジをきつく締めすぎないようご注意くださ

い。内部の一部が破損する恐れがあります。

7プロジェクターの向きを元にもどす。

8電源コードを接続し、プロジェクターを

スタンバイ状態にする。

コントロールパネルのキーを RESET

キー、

キー、ENTER キーの

順に、それぞれ 5 秒以内に押す。

ランプをはずした後のランプの収納部に金属類

や燃えやすい物などの異物を入れないでくださ

い。火災や感電の原因となります。また、やけ

どの危険がありますので手を入れないでくださ

い。

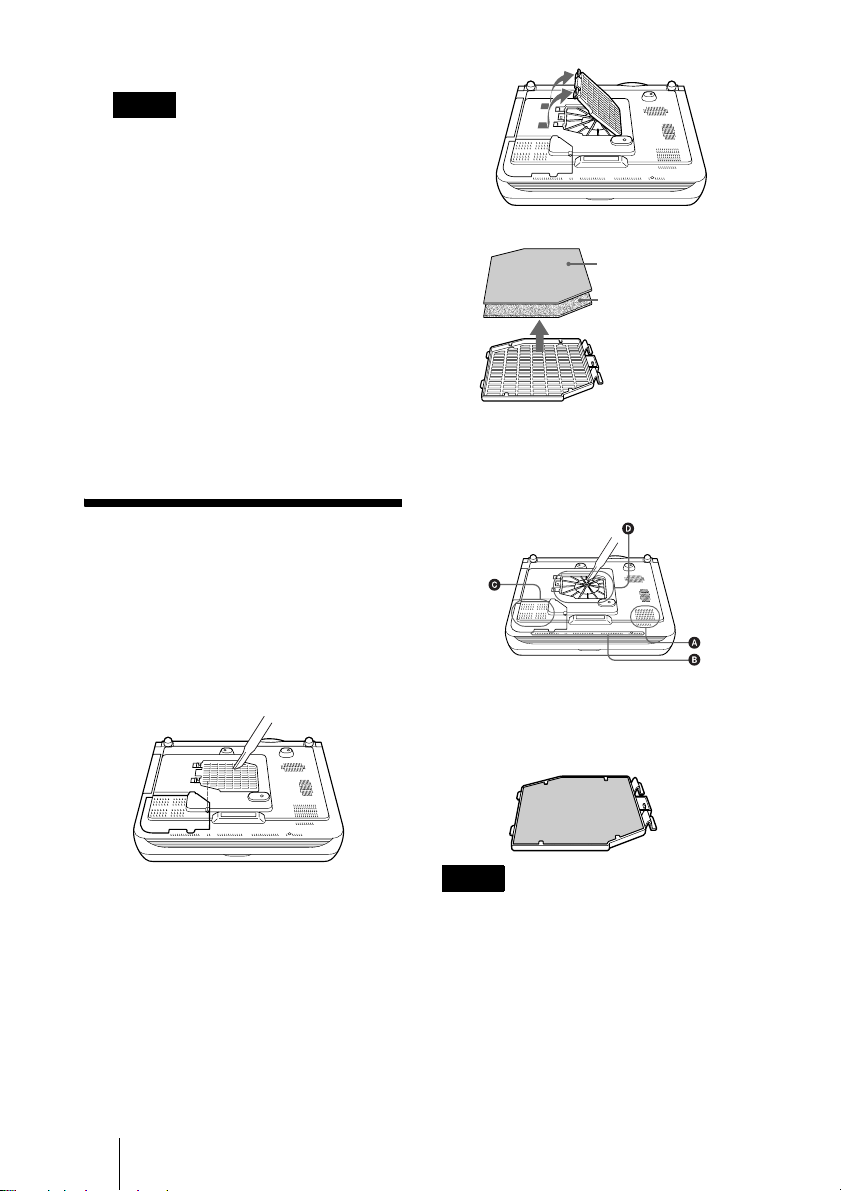

エアーフィルターを

クリーニングする

約 1500 時間ごとにエアーフィルターのク

リーニングが必要です。吸気口の外側か

ら掃除機で掃除してください。

1500 時間は目安です。使用環境や使い方

によって異なります。

掃除機で掃除しても汚れが取れにくいと

きは、フィルターをはずし洗ってくださ

い。

1電源を切り、電源コードを抜く。

2エアーフィルターカバーをはずす。

3エアーフィルターをはずす。

4中性洗剤を薄めた液で洗ったあと日陰で

乾かす。

5セット底面の開口穴 A〜D部も掃除機

で掃除する。

6エアーフィルターをエアーフィルターカ

バーのツメ 4ヶ所にはめ込み、エアー

フィルターカバーをプロジェクターに取

り付ける。

･エアーフィルターのクリーニングを怠ると、

ゴミがたまり、内部に熱がこもって、故障・

火災の原因となることがあります。

･フィルターを洗っても汚れが落ちないとき

は、付属の交換用エアーフィルターと交換し

てください。

･エアーフィルターカバーはしっかり取り付け

てください。きちんと取り付けられていない

と、電源が入りません。

･エアーフィルターには表裏があります。フィ

ルターを入れるときは、目の粗い側を外側に

して入れてください。

ご注意

目が細い

目が粗い
