Sony VPL-CX100 Manual de servicio

3-211-319-04 (1)

Data Projector

簡易説明書

Quick Reference Manual______________________

Guide de référence rapide_____________________

Manual de referencia rápida ___________________

Kurzreferenz _______________________________

Guida rapida all’uso__________________________

_____________________________

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この簡易説明書と別冊の「安全のために」および付属の CD-ROM に

入っている取扱説明書をよくお読みのうえ、製品を安全にお使いく

ださい。お読みになったあとは、いつでも見られるところに必ず保

管してください。

VPL-CX100

VPL-CX120/CX125

VPL-CX150/CX155

VPL-CW125

この説明書は、再生紙を使用しています。

待機時消費電力：0.5W

キャビネットおよびプリント配線板にハロゲン系難燃剤を不使用

包装用緩衝材に段ボールを使用

Printedonrecycledpaper.

Standbypowerconsumption:0.5W.

Halogenatedflameretardantsarenotusedincabinetsandprintedwiring

boards.

Corrugatedcardboardisusedforthepackingcushions.

Sony Corporation Printed in Japan

JP 2付属の説明書について/この説明書について

付属の説明書につい

て

本機は、以下の説明書とソフトウェアを

付属しています。

Macintosh では、取扱説明書のみご覧い

ただけます。

説明書

安全のために（別冊）

本機を取り扱う際に事故を防ぐための

重要な注意事項を記載しています。

簡易説明書（本書）

本機を接続してから映すまでの、簡単な

操作方法を説明しています。

取扱説明書（CD-ROM に収録）

この説明書には本機の操作方法や接続

のしかたが記載されています。

取扱説明書（ネットワーク編）

（CD-ROM に収録）

ネットワークの設定と使用方法が記載

されています。

ソフトウェア（CD-ROM に収録）

ProjectorStationforAirShot

Version2（Version2.xx）（日本

語･英語のみ）

コンピューターの画像をプロジェク

ターへ転送するためのアプリケーショ

ンソフトウェアです。

この説明書について

この説明書では、本機を接続してから映

すまでの簡単な操作方法を説明してい

ます。

また使用上のご注意やメンテナンスの

際に必要な情報が記載されています。

操作方法について詳しくは、付属の CD-

ROM に収録されている取扱説明書をご

覧ください。

また安全のための注意事項は、別冊の

「安全のために」をご覧ください。

この取扱説明書では、VPL-CX100、VPL-

CX120、VPL-CX125、VPL-CX150、VPL-

CX155、VPL-CW125 を一緒に説明して

います。説明中のイラストは主に VPL-

CX155 を使用しております。

3JP

CD-ROM 取扱説明書の見かた

CD-ROM 取扱説明

書の見かた

付属の CD-ROM には、ReadMe および

取扱説明書が収録されています（日本

語、英語、フランス語、ドイツ語、イタ

リア語、スペイン語、中国語）。まず最

初に ReadMe をご覧ください。

準備

付属の CD-ROM に収録されている取扱

説明書を読むためには、Adobe

AcrobatReader5.0 以降が必要です。

AdobeAcrobatReader がインストール

されていない場合は、アドビシステム

ズ社のホームページからダウンロード

してください。（無料）

取扱説明書を読むには

付属のCD-ROMを、コンピュータの CD-

ROM ドライブにセットしてください。

しばらくすると、CD-ROM が自動的に

起動します。読みたい取扱説明書を選ん

でください。取扱説明書のファイルは、

CD-ROM の中に収録されています。

お使いのコンピュータによっては、CD-

ROM が自動的に起動しない場合があり

ます。

以下の手順で、取扱説明書のファイルを

直接開いてください。

（Windows の場合）

1「マイコンピュータ」を開く。

2「CD-ROM」のアイコンを右クリッ

クして「エクスプローラ」を選ぶ。

3ウィンドウの中で「index.htm」ファ

イルをダブルクリックして読みたい

取扱説明書を選ぶ。

（Macintosh の場合）

1デスクトップの「CD-ROM」アイコ

ンをダブルクリックする。

2「index.htm」ファイルをダブルク

リックして読みたい取扱説明書を選

ぶ。

index.htm ファイルが開かない場合は、

「OperatingInstructions」フォルダから

読みたい取扱説明書を選んでダブルク

リックしてください。

商標について

･ Windows は、米国 Microsoft

Corporation の米国及びその他の国に

おける登録商標です。

･ Macintosh は AppleComputerInc. の

米国及びその他の国における登録商

標です。

･ Adobe および Acrobat は、Adobe

SystemsIncorporated（アドビシステ

ムズ社）の米国及び各国での登録商

標です。

ご注意

JP 4使用上のご注意

使用上のご注意

吸気・排気口をふさがないでください。吸気・排気口をふさぐと内部に熱がこ

もり、火災や故障の原因となることがあります。以下イラストにて吸気・排気

口の位置をご確認ください。

吸気・排気口についてのご注意

NETWORK

INPUTC

RGB AUDIO

INPUTA

MONITOR AUDIO

OUTPUT SVIDEO AUDIO RS-232C

REMOTE

VIDEO

VIDEOIN

RGB

INPUTB

1インジケーター

2排気口

3リモコン受光部

4吸気口

5JP

画像を映す

接続するときは

･各機器の電源を切った状態で接続してください。

･接続ケーブルは、それぞれの端子の形状に合った正しいものを選んでくださ

い。

･プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜

いてください。

接続する機器の取扱説明書もあわせてご覧ください。

コンピューターとの接続

a本機の電源ケーブルをコンセントに差し込む。

b本機とコンピューターをケーブルでつなぐ。

接続する

NETWORK

INPUTC

RGBAUDIO

INPUTA

MONITORAUDIO

OUTPUTSVIDEOAUDIO RS-232C

REMOTE

VIDEO

VIDEOIN

RGBAUDIO

INPUTB

LAMP/

COVER ON/

STANDBY PUSH

ENTER

PIC

MUTING

INPUT

KEYSTONE

HDD-sub15 ピン

ケーブル（付属）

ステレオオーディオ接続ケーブル

（ステレオミニジャック、別売）

抵抗なしのものをお使いください。

JP 6画像を映す

ビデオ・DVD 機器との接続

a本機の電源ケーブルをコンセントに差し込む。

b本機とビデオ機器をケーブルでつなぐ。

映像信号入力には以下の３通りの方法があります。

ビデオ機器の映像出力端子と接続するとき：1と4のケーブルで接続しま

す。

ビデオ機器の S 映像出力端子と接続するとき：2と4のケーブルで接続

します。

ビデオ機器のビデオ GRB/ コンポーネント出力端子と接続するとき：3と

4のケーブルで接続します。

NETWORK

INPUTC

RGBAUDIO

INPUTA

MONITORAUDIO

OUTPUTSVIDEOAUDIO RS-232C

REMOTE

VIDEO

VIDEOIN

RGBAUDIO

INPUTB

LAMP/

COVERON/

STANDBYPUSH

ENTER

PIC

MUTING

INPUT

KEYSTONE

NETWORK

INPUT C

RGB AUDIO

INPUT A

MONITOR AUDIO

OUTPUT S VIDEO AUDIO RS-232C

REMOTE

VIDEO

VIDEO IN

RGB AUDIO

INPUT B

321

1コンポジットビデオ（ピンジャック）ケーブル（別売）

2S ビデオ（MiniDIN4-pin）ケーブル（別売）

3コンポーネント（HDD-sub15 ピン（凸）y3 ×ピンジャック）ケーブル（別売）

4ステレオオーディオケーブル（ステレオミニジャック−ピンジャック、別売）（抵抗

なしのものをお使いください。）

7JP

画像を映す

aI/1( オン / スタンバイ）キーを押す。

b接続している機器の電源を入れる。

cリモートコマンダーまたはコントロールパネルの INPUT キーを押して、映

したい画像を選ぶ。

dコンピューターとの接続時は映像信号の出力先を切り換える。

映す

NETWORK

INPUTC

RGBAUDIO

INPUTA

MONITORAUDIO

OUTPUTSVIDEOAUDIO RS-232C

REMOTE

VIDEO

VIDEOIN

RGBAUDIO

INPUTB

LAMP/

COVERON/

STANDBYPUSH

ENTER

PIC

MUTING

INPUT

KEYSTONE

4Power

FxF7

INPUT

APA

FREEZE

KEY

STONE /TILT

LENS

AUTO

FOCUS

PIC

MUTING

AUDI O

MUTING

INPUT

ENTER

RESET

D ZOOM VOLUME

INPUT

COMMAND

INPUT

AINPUT

BINPUT

INPUT

VIDEO

ENTER

MENU APA

RESET

SHIFTZOOMFOCUS

S VIDEO

INPUT

EAIR

SHOT

OFF ON

INPUT

AINPUT

BINPUT

INPUT

VIDEO S VIDEO

INPUT

EAIR

SHOT

VPL-CX125/CX155/CW125 の

リモコンで操作するとき

VPL-CX100/CX120/CX150 の

リモコンで操作するとき

または

入力 A

入力 B

入力 C*

ビデオ

S ビデオ

*VPL-CX125/CX155/CW125 のみ

JP 8画像を映す

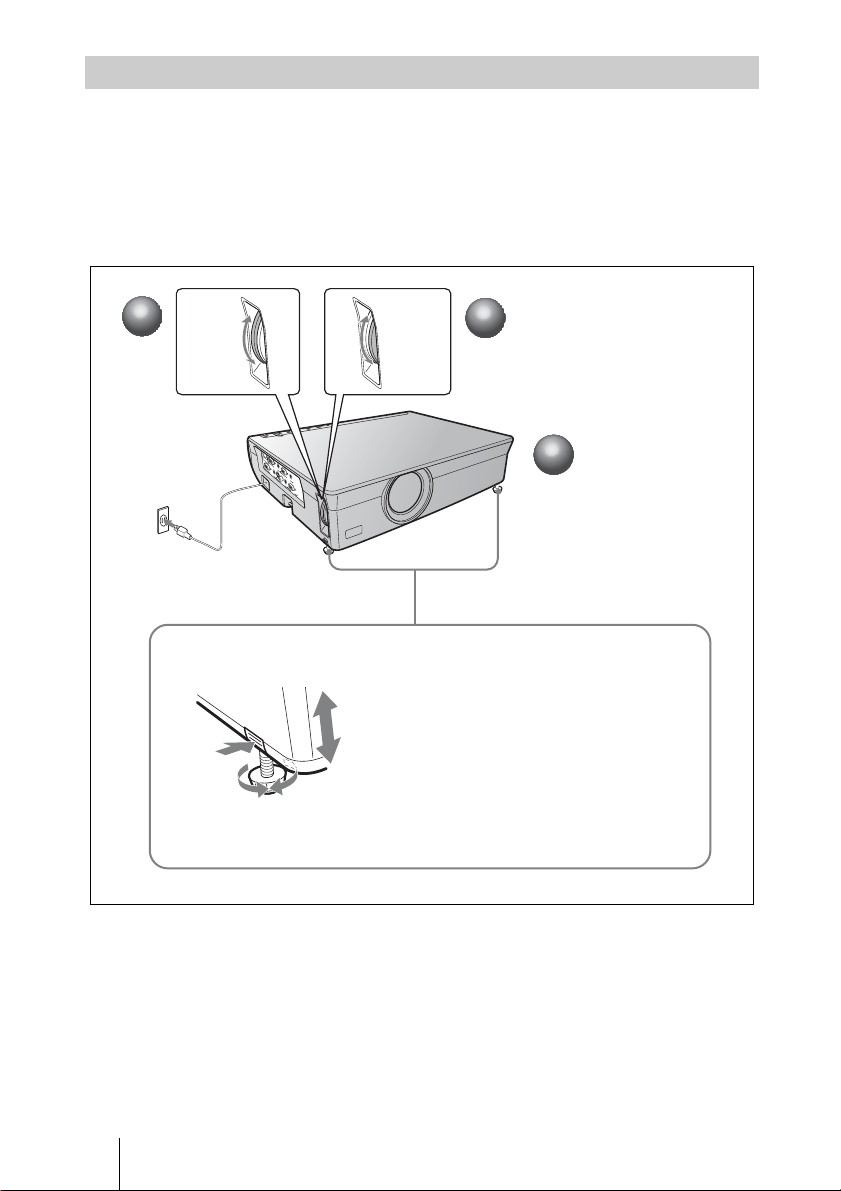

a画像の上下の位置を調整する。

b画像の大きさを調整する。

c画像のフォーカスを調整する。

画質モードを選べる画質設定メニューや、最適な画面のアスペクト比（縦横

比）を選べる信号設定メニューがあります。

調整する

NETWORK

INPUTC

RGB AUDIO

INPUTA

MONITOR AUDIO

OUTPUT SVIDEO AUDIO RS-232C

REMOTE

VIDEO

VIDEOIN

RGB AUDIO

INPUTB

LAMP/

COVERON/

STANDBYPUSH

ENTER

PIC

MUTING

INPUT

KEYSTONE

2ZOOM FOCUS

1アジャスター調整ボタンを押す。

2プロジェクターを持ち上げて角

度を調整する。

3アジャスターがロックする位置

でボタンをはなす。

4微調整が必要な場合は、アジャ

スターを左右に回して調整する。

9JP

画像を映す

aI/1( オン / スタンバイ）キーを押す。

bメッセージが表示されたらもう一度 I/1( オン / スタンバイ）キーを押す。

cファンが止まり、ON/STANDBY（オン / スタンバイ）インジケーターが

赤く点灯したら、電源コードを抜く。

電源を切る

NETWORK

INPUTC

RGB AUDIO

INPUTA

MONITOR AUDIO

OUTPUT SVIDEO AUDIO RS-232C

REMOTE

VIDEO

VIDEOIN

RGB AUDIO

INPUTB

LAMP/

COVER ON/

STANDBY PUSH

ENTER

PIC

MUTING

INPUT

KEYSTONE

ON/

STANDBY

APA

FREEZE

KEY

STONE /TILT

LENS

AUTO

FOCUS

PIC

MUTING

AUDI O

MUTING

INPUT

ENTER

RESET

D ZOOM VOLUME

COMMAND

INPUT

AINPUT

BINPUT

INPUT

VIDEO

ENTER

MENU APA

RESET

S VIDEO

INPUT

EAIR

SHOT

OFF ON 1

VPL-CX125/CX155/CW125 の

リモコンで操作するとき

VPL-CX100/CX120/CX150 の

リモコンで操作するとき

JP 10 ランプを交換する

ランプを交換する

光源として使用されているランプは消耗

品ですので、次のような場合は新しいラ

ンプと交換してください。

･光源のランプが切れたとき

･光源のランプが暗くなったとき

･「ランプを交換し、フィルターを掃除し

てください。」というメッセージが表示

されたとき

･LAMP/COVER インジケーターが点滅

したとき（3 回点滅パターンの繰り返し）

ランプ交換時期はその使用条件によって

変わってきます。

交換ランプは、別売のプロジェクターラ

ンプ LMP-C200 をお使いください。

それ以外のものをお使いになると故障の

原因になります。

ランプが破損している場合は、テクニカル

インフォメーションセンターにランプの交

換と内部の点検を依頼してください。ご相

談ください。

1本機の電源を切り、電源コードをコンセ

ントから抜く。

本機を使用した後にランプを交換する場

合は、ランプを冷やすため、1 時間以上

たってからランプを交換してください。

2ランプカバーのネジ（3 本）をプラスド

ライバーでゆるめる。

本機を天井に吊るしたまま作業をする場

合は、ネジをゆるめるときにランプカ

バーが落下しないよう手で押さえてくだ

さい。

3ランプカバーの下部に指をかけ、手前に

引き上げるようにしてランプカバーをは

ずす。

4ランプのネジ（3 本）をプラスドライ

バーでゆるめ（1）、取り出し用ノブを

つまんで（2）ランプを引き出す。

ランプを取りはずした後のランプの収納

部に金属類や燃えやすい物などの異物を

入れないでください。

ご注意

NETWORK

INPUTC

RGB AUDIO

INPUTA

MONITORAUDIO

OUTPUT SVIDEOAUDIO RS-232C

REMOTE

VIDEO

VIDEOIN

RGB

INPUTB
