Sony SuperLite VPL-CS7 Manual de servicio

2004 Sony Corporation

簡易説明書

Quick Reference Manual

Guide de référence rapide

Manual de referencia rápida

Kurzreferenz

Guida rapida all’uso

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火

災や人身事故になることがあります。

この簡易説明書と別冊の「安全のために」および付属のCD-ROM

に入っている取扱説明書をよくお読みのうえ、製品を安全にお使

いください。お読みになったあとは、いつでも見られるところに

必ず保管してください。

VPL-CS7

VPL-ES2

Data Projector

2-148-332-01 (2)

JP 2

この説明書について

この説明書では、本機を接続してから映す

までの簡単な操作方法を説明しています。

また使用上のご注意やメンテナンスの際に

必要な情報が記載されています。

操作方法について詳しくは、付属のCD-

ROMに収録されている取扱説明書をご覧

ください。

また安全のための注意事項は、別冊の「安

全のために」をご覧ください。

CD-ROM取扱説明書

の見かた

付属のCD-ROMには、ReadMeおよび取

扱説明書が収録されています（日本語、英

語、フランス語、ドイツ語、イタリア語、スペ

イン語、中国語）。まず最初にReadMeをご

覧ください。

準備

付属のCD-ROMに収録されている取扱

説明書を読むためには、AdobeAcrobat

Reader5.0以降が必要です。Adobe

AcrobatReaderがインストールされていな

い場合は、アドビシステムズ社のホーム

ページからダウンロードしてください。（無

料）

取扱説明書を読むには

付属のCD-ROMを、コンピュータの CD-

ROMドライブにセットしてください。しばらく

すると、CD-ROMが自動的に起動します。

読みたい取扱説明書を選んでください。取

扱説明書のファイルは、CD-ROMの中に収

録されています。

お使いのコンピュータによっては、CD-ROM

が自動的に起動しない場合があります。

以下の手順で、取扱説明書のファイルを直

接開いてください。

（Windowsの場合）

①「マイコンピュータ」を開く。

②「CD-ROM」のアイコンを右クリックして

「エクスプローラ」を選ぶ。

③ウィンドウの中で「index.htm」ファイルを

ダブルクリックして読みたい取扱説明書

を選ぶ。

（Macintoshの場合）

①デスクトップの「CD-ROM」アイコンをダ

ブルクリックする。

②「index.htm」ファイルをダブルクリックし

て読みたい取扱説明書を選ぶ。

ご注意

index.htmファイルが開かない場合は、

「OperatingInstructions」フォルダから読みた

い取扱説明書を選んでダブルクリックしてくださ

い。

商標について

・Windowsは、米国Microsoft

Corporationの米国及びその他の国にお

ける登録商標です。

・MacintoshはAppleComputerInc.の米

国及びその他の国における登録商標で

す。

・AdobeおよびAcrobatは、Adobe

SystemsIncorporated（アドビシステム

社）の米国及び各国での登録商標です。

この説明書について／CD-ROM取扱説明書の見かた

3JP

電源接続時のご注意

それぞれの地域にあった電源コードをお使いください。

アメリカ合衆国、カナダ

ヨーロッパ諸国日本

プラグ型名 VM0233 290B YP-12A COX-07 1) YP332

コネクタ型名 VM0089 386A YC-13B COX-02 VM0310B YC-13

コード型名 SJT SJT H05VV-F H05VV-F N13237/CO-228 VCTF

定格電圧・ 10A/125V 10A/125V 10A/250V 10A/250V 10A/250V 7A/125V

電流

安全規格 UL/CSA UL/CSA VDE VDE VDE 電安

コード長さ 4.5m −

(最長）

1)プラグに関しては各国規制に適合し、使用に適した定格のものを使用してください。

この説明書について ............................ 2

CD-ROM取扱説明書の見かた........... 2

使用上のご注意 ................................... 3

吸気・排気口についてのご注意 ... 3

電源接続時のご注意...................... 3

画像を映す............................................ 4

接続する.......................................... 4

映す ................................................. 6

調整する.......................................... 7

電源を切る ...................................... 7

ランプを交換する.................................. 8

エアーフィルターをクリーニングする.... 9

故障かな？と思ったら .......................... 11

主な仕様 ............................................. 13

イギリス、アイルラン

ド、オーストラリア、

ニュージーランド

1排気口

2インジケーター

3リモコン受光部

4吸気口

使用上のご注意

吸気・排気口についてのご注意

吸気・排気口をふさがないでください。吸気・

排気口をふさぐと内部に熱がこもり、火災や故

障の原因となることがあります。以下イラストに

て吸気・排気口の位置をご確認ください。

その他注意事項については、別冊の「安全の

ために」をよくお読みください。

目次／使用上のご注意

JP 4

INPUT A

S VIDEOVIDEOAUDIO

画像を映す

接続する

接続するときは

・各機器の電源を切った状態で接続してください。

・接続ケーブルは、それぞれの端子にあった形状の正しい物を選んでください。

・プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜いてください。

接続する機器の取扱説明書もあわせてご覧ください。

（本接続図はVPL-ES2を使用しています。）

音声（ステレオオーディオケーブル（別売り））

抵抗無しのケーブルをお使いください。

コンピューターとの接続

映像信号入力

HD D-sub 15ピンケーブル（付属）

画像を映す

5JP

INPUT A

S VIDEOVIDEOAUDIO

以下の4通りの方法があります。

1コンポジットビデオ（ピンジャック）*ケーブル（別売り）

2Sビデオ（MiniDIN4-pin）*ケーブル（別売り）

3コンポーネント（ピンジャック×3）（VPL-ES2のみ）*ケーブル（別売り）

（75Ω同軸ケーブルをご使用ください。）

4コンポーネント（D-sub15-pin yピンジャック×3）*ケーブル（別売り）

4で接続した場合、メニューで「入力A信号種別」の設定が必要です。

詳しくはCD-ROM内の取扱説明書をご覧ください。

音声（ステレオオーディオケーブル（別売り））

抵抗無しのケーブルをお使いください。

ビデオ・ＤＶＤ機器との接続

画像を映す

JP 6

FxF7

Power

映す

各機器の接続をする前に電源コードをコンセントに差し込んでください。

1I/1(オン/スタンバイ）キーを押す。

2接続している機器の電源を入れる。

3INPUTキーを押して、映したい画像を選ぶ。

4コンピューターの接続時には映像信号の出力先を切り換える。

画像を映す

7JP

TILT

Zoom Focus

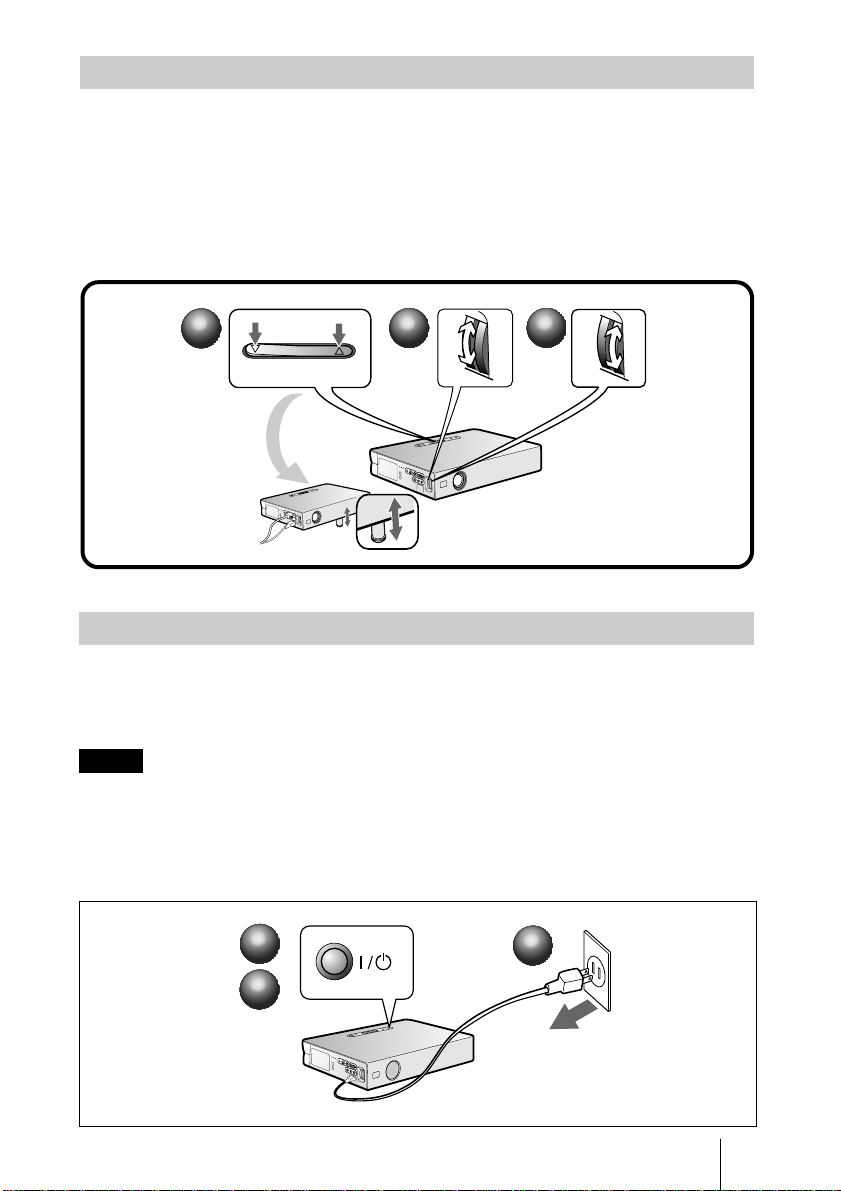

調整する

1画像の位置を調整する。

2画像の大きさを調整する。

3画像のフォーカスを調整する。

画質モードを選べる画質設定メニューや、最適な画面のアスペクト比（縦横比）を選べ

る信号設定メニューがあります。詳しくはCD-ROM内の取扱説明書をご覧ください。

電源を切る

1I/1(オン/スタンバイ）キーを押す。

2メッセージが表示されたらもう一度I/1(オン/スタンバイ）キーを押す。

3ファンが止まり、オン / スタンバイインジケーターが赤く点灯したら、電源コードを抜く。

ご注意

・ファンが回っている間は電源コードを抜かないでください。故障の原因となることがあります。（VPL-

ES2のみ）

・オフ＆ゴー機能の内蔵回路により、I/1キーで電源を切りON/STANDBYインジケーターが赤色に

変わってからも、しばらくの間ファンが稼動していることがあります。（VPL-CS7のみ）

画像を映す

JP 8

ランプを交換する

ご注意

・新しいランプは、必ず交換用ランプLMP-

E180（VPL-CS7用）、LMP-E150

（VPL-ES2用）をお使いください。それ以外

のものをお使いになると故障の原因になりま

す。

・ランプを交換する前に必ずプロジェクターの

電源を切り、電源プラグをコンセントから抜い

てください。

I/1キーで電源を切った直後はランプが高

温になっており、さわるとやけどの原因と

なることがあります。ランプを充分に冷やす

ため、ランプ交換は、本機の電源を切っ

てから1時間以上たってから行ってくださ

い。

・ランプが破損している場合は、お買い

上げ店またはテクニカルインフォメーショ

ンセンターにご相談ください。

・ランプを取り出すときは、必ず取り出し

用のハンドルを持って引き出してくださ

い。他の部分を持って引き出すと、け

がややけどの原因となることがあります。

・ランプを取り出すときは、ランプを水平

に持ち上げ、傾けないでください。ラン

プを傾けて持つと、万一ランプが破損し

た場合に、ランプの破片が飛び出し、

けがの原因となることがあります

1本機の電源を切り、電源コードをコ

ンセントから抜く。

2本機や机に傷がつかないよう布など

を敷き、その上で本機を裏返す。

ご注意

本機を、しっかりと安定させてください。

3ランプカバーのネジ（1本）をプラ

スドライバーでゆるめ、ランプカ

バーを開く。

ご注意

安全のため、他のネジは絶対にはずさない

でください。

4ランプのネジ（2本）をプラスドラ

イバーでゆるめ（1）、取り出し用

ハンドルを起こし（2）ランプを引

き出す（3）。

ランプを交換する

9JP

エアーフィルターを

クリーニングする

約500時間ごとにエアーフィルターのクリー

ニングが必要です。「フィルターを掃除して

ください」というメッセージが表示されたら、

吸気口の外側から掃除機で掃除してくださ

い。

500時間は目安です。使用環境や使いか

たによって異なります。

掃除機で掃除しても汚れが取れにくいとき

は、フィルターをはずし洗ってください。

1電源を切り、電源コードを抜く。

2本機や机に傷がつかないように布な

どを敷き、その上で本機を裏返す。

3エアーフィルターカバーをはずす。

5新しいランプを確実に奥まで押し込

み、ネジ（2本）を締め、取り出し

用ハンドルを元に戻す。

ご注意

・ランプのガラス面には触れないようご注意

ください。

・ランプが確実に装着されていないと、電源

が入りません。

6ランプカバーを閉め、ネジ（1本）

を締める。

7本機の向きを元に戻す。

8電源コードを接続する。

I/1キー周囲のON/STANDBYイン

ジケーターが赤色に点灯します。

9リモートコマンダーのキーを

RESETキー、bキー、Bキー、

ENTERキーの順に、それぞれ5秒

以内に押す。

ランプをはずした後のランプの収納部に金

属類や燃えやすい物などの異物を入れな

いでください。火災や感電の原因となりま

す。また、やけどの危険がありますので手

を入れないでください。

エアーフィルターをクリーニングする

JP 10

4エアーフィルターをはずす。

5中性洗剤を薄めた液で洗ったあと日

陰で乾かす。

6エアーフィルターをはめて、エアー

フィルターカバーを本機に取り付け

る。

ご注意

・エアーフィルターのクリーニングを怠る

と、ゴミがたまり、内部に熱がこもっ

て、故障・火災の原因となることがあり

ます。

・フィルターを洗っても汚れが落ちないときは、

付属の交換用エアーフィルターと交換してく

ださい。

・エアーフィルターカバーはしっかり取り付けて

ください。きちんと取り付けられていないと、

本機内部にゴミが入り、故障の原因となるこ

とがあります。

エアーフィルターをクリーニングする
