Sony SRX-R320 Manual de usuario

Digital Cinema

Projector

4-158-783-03 (1)

取扱説明書  JP

Operating Instructions _____ GB

_______________ CS

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。

この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、

いつでも見られるところに必ず保管してください。

SRX-R320

安全のために

ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はまち

がった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につ

ながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4 ページから 5 ページの注意事項をよくお読みください。

定期点検を実施する

1 年に一度は、内部の点検をソニーのサービス担当者または営業担当者にご依頼

ください（有料）。

故障したら使わない

すぐにソニーのサービス担当者または営業担当者にご連絡ください。

万一、異常が起きたら

a電源スイッチで電源を切る。

bソニーのサービス担当者または営業担当者に連絡する。

すぐに電源を切り、消火する。

•煙が出たら

•異常な音、においがしたら

•内部に水、異物が入ったら

•製品を落としたりキャビネットを破損したときは

炎が出たら

警告表示の意味

取扱説明書および製品では、次の

ような表示をしています。表示の

内容をよく理解してから本文をお

読みください。

この表示の注意事項を守らないと、

火災や感電などにより死亡や大け

がなど人身事故につながることが

あります。

この表示の注意事項を守らないと、

感電やその他の事故によりけがを

したり周辺の物品に損害を与えた

りすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

日本語

警告 .......................................................................4

注意 .......................................................................5

その他の安全上のご注意...........................................5

使用上のご注意 .........................................................6

各部の名称と働き......................................................7

メッセージ.................................................................8

エラーメッセージ ................................................8

情報メッセージ..................................................10

本機の性能を保持するために..................................11

アフターサービス....................................................11

仕様 .........................................................................12

4警告

規定の電源電圧で使用する

取扱説明書に記されている電源電圧

以外での使用は火災や感電の原因と

なります。

油煙、湯気、湿気、埃の多

い所で使用しない

上記のような場所や、取扱説明書に

記されている使用条件以外の環境で

使用すると、火災や感電の原因とな

ることがあります。

機器周囲温度を仕様に合う

ように制御する

取扱説明書に記されている機器周囲

温度外で使用すると、ランプの破裂

や故障の原因となります。

製品の上にものを置かない

製品の上に重いものを置くと、落下

してけがをすることがあります。

レンズをのぞかない

投影中にプロジェクターのレンズを

のぞくと光が目に入り、悪影響を与

えることがあります。

レンズの前にものを置かな

い

レンズの前にものがあると火災の原

因となることがあります。

排気口付近は触らない

排気口付近は、ランプの熱で温度が

高く、手などが触れるとやけどの原

因となります。

排気口、吸気口をふさがな

い

排気口、吸気口をふさぐと内部に熱

がこもり、火災や故障の原因となる

ことがあります。風通しをよくする

ために次の項目をお守りください。

•密閉された狭い場所に押し込めな

い。

•布などで包まない。

•プロジェクターの下に布や紙を敷か

ない。

内部を開けない

内部には電圧の高い部分があり、

キャビネットを開けたり改造したり

すると、火災や感電の原因となるこ

とがあります。内部の調整や設定、

点検、修理はソニーのサービス担当

者または営業担当者にご依頼くださ

い。

ランプはアラームが出たら、

交換する

ランプは劣化したまま使用すると、

ランプ破裂の原因となります。ラン

プ交換のアラームが出たら交換して

ください。

定期的に内部の掃除を依頼

する

長い間掃除をしないと内部にほこり

がたまり、火災や感電の原因となる

ことがあります。1 年に一度は、内部

の掃除をソニーのサービス担当者ま

たは営業担当者にご依頼ください

（有料）。

特に、湿気の多くなる梅雨の前に掃

除をすると、より効果的です。

警告

注意 /その他の安全上のご注意

その他の安全上のご注意

NETWORK 端子について

安全のために、周辺機器を接続する際は、過大電圧を持つ

可能性があるコネクターをこの端子に接続しないでくださ

い。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因とな

ることがあります。

万一、水や異物が入ったときは、すぐに

電源を切り、ソニーのサービス担当者ま

たは営業担当者にご相談ください。

製品の上に乗らない

倒れたり、落ちたりして、けがの原因と

なることがあります。

ご注意

注意

6使用上のご注意

使用上のご注意

液晶画面の輝点・滅点について

本機の液晶パネルは非常に精密度の高い技術で作られてい

ますが、画面上に黒い点が現れたり（画素欠け）、常時点灯

している輝点（赤、青、緑など）や滅点がある場合があり

ます。また、液晶パネルの特性上、長期間ご使用の間に画

素欠けが生じることもあります。これらの現象は故障では

ありませんので、ご了承の上本機をお使いください。

ランプ破裂時の立ち入り禁止

万一、ランプが破裂した場合、下図に示したゾーンは危険

ですので近づかないでください。

危険ゾーン（x）は、床からプロジェクター底面までの高さ

（y）によって変わります。

例えば、床からプロジェクター底面までの高さ（y）が 800

mm の場合、上の計算式で出した値に基づいた危険ゾーン

（x）は 800mm になります。

x=20/3 ×10y+6400

床

左側面図

ランプ破裂時の

飛散放物線

ランプ破裂時

の危険ゾーン y

ランプ破裂時の危険ゾーン

上面図

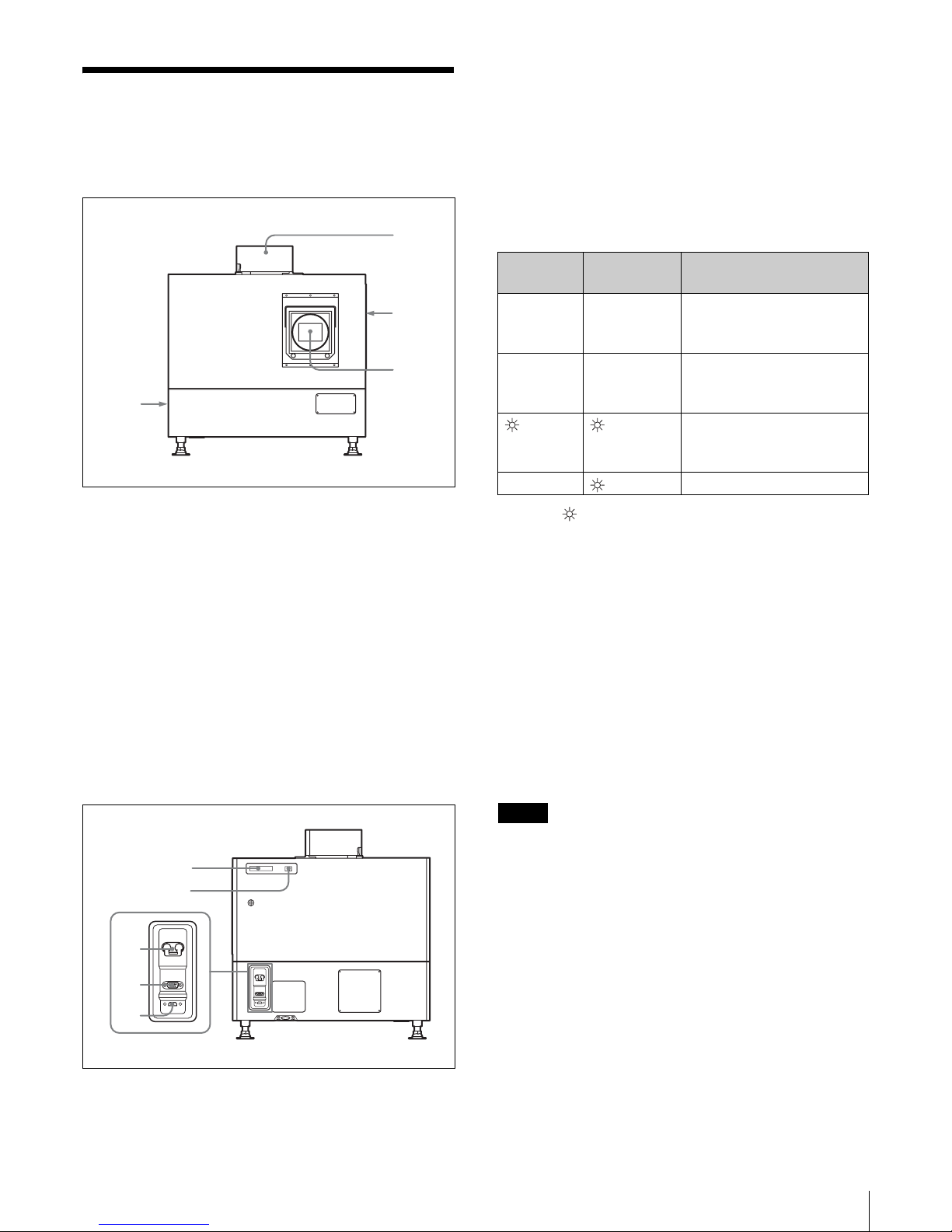

各部の名称と働き 7

各部の名称と働き

前面／側面

a8 インチダクト取り付け部

排気ダクトを取り付けます。

b吸気口／エアフィルター（右側面）

エアフィルターの交換については、ソニーのサービス担当

者または営業担当者にお問い合わせください。

cレンズ取り付け部

別売のレンズを取り付けるときは、ソニーのサービス担当

者または営業担当者にお問い合わせください。

d排気口（左側面）

後面

aSTATUSMESSAGE（ステータスメッセージ）表示

窓

各種メッセージを表示します。

◆ メッセージの詳細については、8 ページをご覧ください。

bステータスインジケーター

MAIN（メイン）インジケーターと LAMP（ランプ）イン

ジケーターの組み合わせにより、以下の状態を表示します。

●：点灯：点滅

c電源スイッチ

主電源を入れたり切ったりします。

電源を切るときは

LAMP インジケーターが緑色の点滅から赤の点灯に変わっ

てから電源スイッチを切ってください。

dRS-232C 端子

サービス（SRX コントローラー接続）用の端子です。

eINGESTPORT 端子

リムーバブルドライブを接続してコンテンツを取り込むた

めの端子です。

この端子を使用するには、機器内部でこの端子と内部機器

を接続しておく必要があります。詳しくは、ソニーのサービ

ス担当者または営業担当者にお問い合わせください。

RS-232C

INGEST PORT

MAIN インジ

ケーター

LAMP インジ

ケーター

本機の状態

●（赤） ●（赤）スタンバイ状態。コントローラー

で本機の電源を入れることができ

る。

●（緑） ●（緑）コントローラーで電源を入りにし

た。コントローラーで本機の操作

ができる。

（緑）（緑）コントローラーで電源を切りにし

てスタンバイ状態にした。クーリ

ング中。

●（緑）（緑）ランプオフモード。

ご注意

メッセージ

本機の動作中、本体後面の STATUSMESSAGE 表示窓にメッセージが表示されることがあります。

表示されるメッセージには、エラーが発生したことをお知らせするエラーメッセージと、情報を表示する情報メッセージがあ

ります。

エラーメッセージ

エラーメッセージは危険度に応じて下記の 3 種類に分けられています。

エラーが発生すると、表示窓にはメッセージ番号とエラーメッセージが表示されます。

ALERT（危険度：高）

メッセージ番号：ALERTxx

WARNING（危険度：中）

メッセージ番号：WARNxx

FAILURE（危険度：低）

メッセージ番号：FAILxx

エラーメッセージが表示された場合は、メッセージ番号とエラーメッセージをソニーのサービス担当者または営業担当者にご

連絡ください。

それぞれのエラーメッセージについては、下記の一覧をご覧ください。

ALERT（危険度：高）

メッセージ番号エラーメッセージ意味

ALERT01 BOARDERROR IFA 基板の通電故障

ALERT02 BOARDERROR IFB 基板の通電故障

ALERT03 BOARDERROR IFC 基板の通電故障

ALERT04 BOARDERROR IFD 基板の通電故障

ALERT05 BOARDERROR MX 基板の通電故障

ALERT06 BOARDERROR LPD 基板の通電故障

ALERT07 BOARDERROR CT 基板の通電故障

ALERT08 BOARDERROR DST 基板の通電故障

本体後面

STATUSMESSAGE 表示窓

メッセージ番号

メッセージ

メッセージ 9

WARNING（危険度：中）

ALERT09 BOARDERROR PR1 基板の通電故障

ALERT10 BOARDERROR PR2 基板の通電故障

ALERT11 BOARDERROR SY 基板の通電故障

ALERT12 BOARDDETACHED CN 基板の抜け

ALERT13 BOARDDETACHED MX 基板の抜け

ALERT14 BOARDDETACHED LPD 基板の抜け

ALERT15 BOARDDETACHED CT 基板の抜け

ALERT16 BOARDDETACHED DST 基板の抜け

ALERT17 BOARDDETACHED PR1 基板の抜け

ALERT18 BOARDDETACHED PR2 基板の抜け

ALERT19 TEMPERATUREERROR R パネルの温度異常による停止

ALERT20 TEMPERATUREERROR G パネルの温度異常による停止

ALERT21 TEMPERATUREERROR B パネルの温度異常による停止

ALERT22 COVERDETACHED リア外装の外れ/内部ミラー位置の異常

ALERT27 FANERROR ランプ用ファン A の故障

ALERT28 FANERROR ランプ用ファン B の故障

ALERT29 FANERROR ランプ用ファン C の故障

ALERT30 FANERROR ランプ用ファン D の故障

ALERT32 BALLASTERROR ランプ電源の温度異常による停止

ALERT33 BALLASTERROR ランプ電源ファンの異常

ALERT34 BALLASTERROR ランプ電源の異常

ALERT35 LAMPERROR ランプ不点灯、または消灯

ALERT36 BALLASTERROR ランプ電源の異常

ALERT37 COVERDETACHED ランプハウスカバーの位置の異常

ALERT38 BOARDERROR CN 基板の通電故障

ALERT39 TEMPERATUREERROR ８インチダクト部の温度異常による停止

ALERT41 COVERDETACHED フィルターダクトの外れによる停止

メッセージ番号エラーメッセージ意味

WARN01 FANERROR セット電源ファン１の異常

WARN02 FANERROR セット電源ファン２の異常

WARN05 FANERROR 基板用ファン１の異常

WARN06 FANERROR 基板用ファン２の異常

WARN12 FANERROR ペルチェ R 用ファンの異常

WARN13 FANERROR ペルチェ G 用ファンの異常

WARN14 FANERROR ペルチェ B 用ファンの異常

WARN20 DEVICEERROR ペルチェ R の動作制御不能

WARN21 DEVICEERROR ペルチェ G の動作制御不能

WARN22 DEVICEERROR ペルチェ B の動作制御不能

WARN23 CONNECTORDETACHED ペルチェ R のコネクター抜け

WARN24 CONNECTORDETACHED ペルチェ G のコネクター抜け

WARN25 CONNECTORDETACHED ペルチェ B のコネクター抜け

WARN26 DOUSERERROR ダウザーの動作異常

WARN27 BALLASTERROR ランプ電源の通信異常

WARN28 BALLASTERROR ランプ S/N の誤設定

WARN29 EXHAUSTERROR 外部ダクトの風量異常

WARN30 COVERDETACHED フィルターダクトの外れ

WARN31 FANERROR PS2 用ファンの異常

WARN32 FANERROR PS1 用ファンの異常

メッセージ番号エラーメッセージ意味

メッセージ

FAILURE（危険度：低）

情報メッセージ

情報メッセージにはメッセージ番号はありません。情報メッセージが表示されたら下記でご確認ください。

WARN33 FANERROR PBS 用ファンの異常

メッセージ番号エラーメッセージ意味

FAIL02 TEMPERATUREERROR ８インチダクト部の温度異常の警告

FAIL04 TEMPERATUREERROR 吸気口の温度異常

FAIL06 TEMPERATUREERROR 光学ユニット部の温度異常

FAIL10 TEMPERATUREERROR R パネルの温度異常の警告

FAIL11 TEMPERATUREERROR G パネルの温度異常の警告

FAIL12 TEMPERATUREERROR B パネルの温度異常の警告

FAIL15 TEMPERATUREERROR ランプ電源の温度異常の警告

FAIL16 LENSERROR ZOOM メモリーの位置未到達

FAIL17 LENSERROR FOCUS メモリーの位置未到達

FAIL18 LENSERROR ZOOM 動作の異常

FAIL19 LENSERROR FOCUS 動作の異常

FAIL21 ADJUSTMENTERROR Z 軸の動作異常

FAIL24 ADJUSTMENTERROR キャリブレーションの失敗

FAIL25 DEVICEERROR FPGA コンフィグレーションの失敗

FAIL26 DEVICEERROR IIC の異常

FAIL27 DEVICEERROR LVDS の異常

FAIL28 DEVICEERROR PLL の異常

FAIL29 DEVICEERROR PARITY の異常

FAIL30 BALLASTERROR ランプ電源がインターロックしたとき

FAIL34 ADJUSTMENTERROR Z 軸が動作範囲外（+方向）

FAIL35 ADJUSTMENTERROR Z 軸が動作範囲外（−方向）

FAIL36 DEVICEERROR DVI の設定エラー

メッセージ意味

DOUSERCLOSED ダウザーが閉まっています。

LAMPPOWER+LIMIT ランプの出力設定（Lamppower と Luminancecontrol の和）がランプ

最大出力（100%）以上になっています。

LAMPPOWER − LIMIT ランプの出力設定（Lamppower と Luminancecontrol の和）がランプ

最小出力以下になっています。

LOWREALTIMECLOCKBATTERY SY 基板のボタン電池 (BT200) の交換が必要です。

LUMIVALUE ＋ LIMIT 輝度劣化補正を行いましたが、これ以上明るくなりません。

LUMIVALUE − LIMIT 輝度劣化補正を行いましたが、これ以上暗くなりません。

LAMPALERT ランプの推奨使用時間が過ぎました。

AIRFILTERWARNINGOPTICAL 光学用エアフィルターの推奨使用時間が過ぎました。

メッセージ番号エラーメッセージ意味
