Sony LMD-152 Manual de usuario

4-098-359-35 (1)

LMD-152

LMD-172W

LMD-232W/212

LMD-322W

取扱説明書 _____________________________________________ JP

Operating Instructions ____________________________________ GB

Mode d’emploi __________________________________________ FR

Bedienungsanleitung _____________________________________ DE

Manual de instrucciones ___________________________________ ES

Istruzioni per l’uso ________________________________________ IT

_____________________________________________ CS

____________________________________________ CT

____________________________________________ KR

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示し

てあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お

読みになったあとは、いつでも見られるところに必ず保管してください。

LCD Monitor

JP 2

安全のために

ソニーのモニターは正しく使用すれば事故が起きないよ

うに、安全には十分配慮して設計されています。しかし、

内部に非常に高い電圧を使用しているので、まちがった

使いかたをすると、火災や感電などにより死亡や大けが

など人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4 〜 6 ページの注意事項をよくお読みください。製品全般

の安全上の注意事項が記されています。

7 ページの「使用上のご注意」も併せてお読みください。

定期点検をする

長期間安全に使用していただくために、定期点検を実施

することをおすすめします。点検の内容や費用について

は、ソニーのサービス窓口担当者または営業担当者にご

相談ください。

故障したら使わない

すぐに、お買い上げ店またはソニーのご相談窓口にご連

絡ください。

万一、異常が起きたら

a電源を切ります。

b電源コードや接続ケーブルを抜きます。

cお買い上げ店またはソニーのご相談窓口までご相談く

ださい。

･煙が出たら

･異常な音、においがしたら

･内部に水、異物が入ったら

･製品を落としたり、キャビネットを破損したと

きは

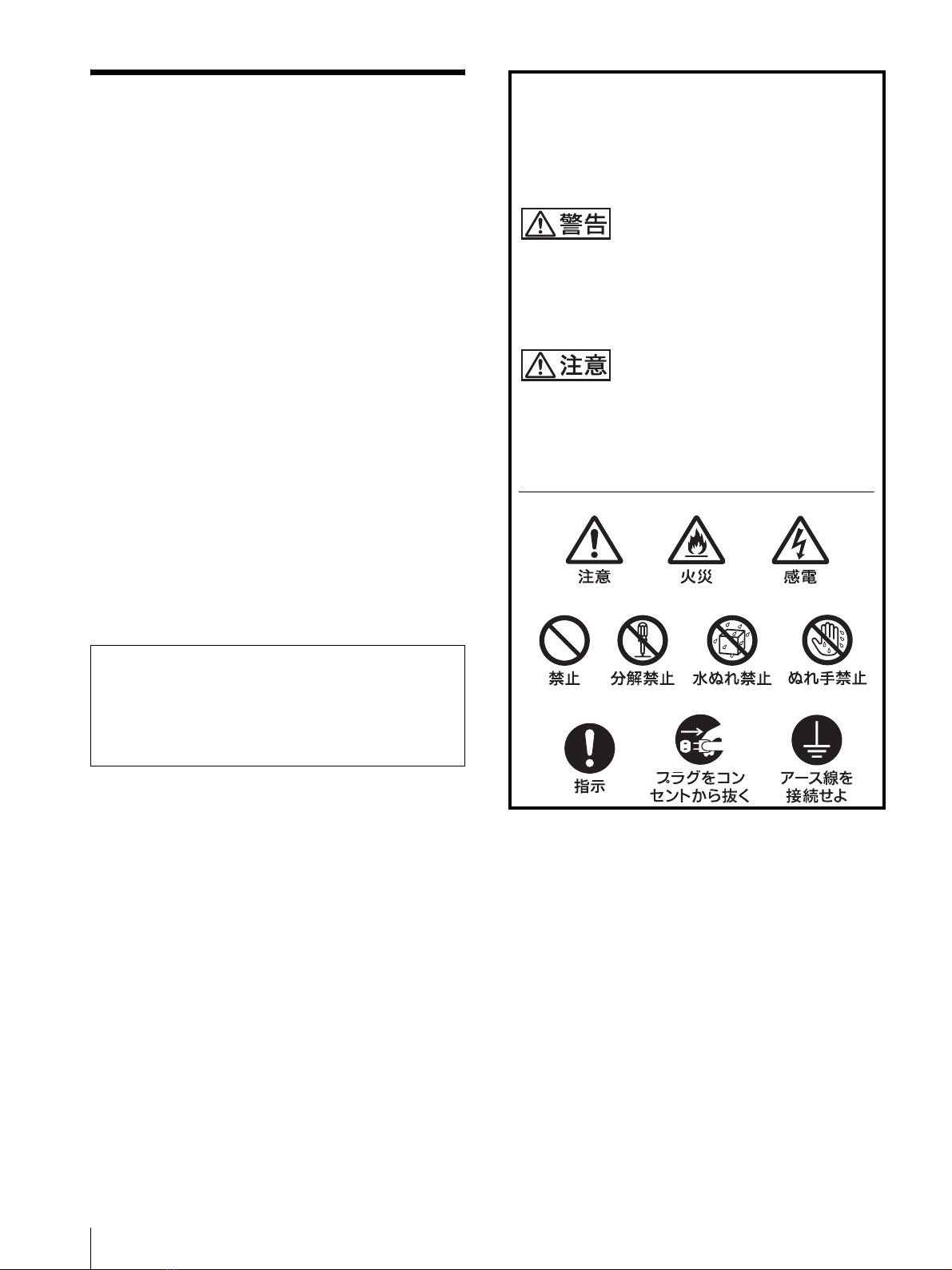

警告表示の意味

この取扱説明書および製品では、次のような表示

をしています。表示の内容をよく理解してから本

文をお読みください。

この表示の注意事項を守らないと、火災や感電な

どにより死亡や大けがなど人身事故につながるこ

とがあります。

この表示の注意事項を守らないと、感電やその他

の事故によりけがをしたり周辺の物品に損害を与

えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

3JP

使用上のご注意....................................................................7

液晶画面について .............................................................................7

輝点・滅点について........................................................................7

お手入れのしかた .............................................................................7

周囲に十分なスペースをとる（LMD-322W） ..............7

廃棄するときは...................................................................................8

主な特長 ...............................................................................8

各部の名称と働き ................................................................9

LMD-152/172W/232W/212....................................................... 9

前面 / 底面 .............................................................................................9

裏面..............................................................................................................9

LMD-322W.............................................................................................9

前面 / 底面 .............................................................................................9

裏面........................................................................................................... 10

電源コードの接続 .......................................................................... 10

保証書とアフターサービス..............................................10

保証書 ..................................................................................................... 10

アフターサービス .......................................................................... 10

主な仕様 ............................................................................11

寸法図............................................................................... i

この取扱説明書について

本書は以下の LCD モニターについて説明しています。

･LMD-152

･ LMD-172W

･ LMD-232W

･LMD-212

･ LMD-322W

上記機種で説明が異なる場合は、別々に説明してありま

すので該当する部分をお読みください。

JP 4

下記の注意を守らないと、火災や感電により死亡や大けがにつながること

があります。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となり

ます。

万一、水や異物が入ったときは、すぐに電

源を切り、電源コードや接続ケーブルを抜

いて、お買い上げ店またはソニーのご相談

窓口にご相談ください。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原

因となります。

･設置時に、製品と壁やラック、棚などの

間に、はさみ込まない。

･電源コードを加工したり、傷つけたりし

ない。

･重いものをのせたり、引っ張ったりしな

い。

･熱器具に近づけたり、加熱したりしない。

･電源コードを抜くときは、必ずプラグを

持って抜く。

万一、電源コードが傷んだら、お買い上げ

店またはソニーのご相談窓口に交換をご依

頼ください。

規定の電源電圧で使う

この取扱説明書に記されている電源電圧で

お使いください。規定外の電源電圧でのご

使用は火災や感電の原因となります。

油煙、湯気、湿気、ほこりの多い場所

では設置

•

使用しない

上記のような場所に設置すると、火災や感

電の原因となります。

この取扱説明書に記されている使用条件以

外の環境での使用は、火災や感電の原因と

なることがあります。

5JP

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

指定された電源コード、接続ケーブ

ルを使う

付属の、あるいは取扱説明書に記されてい

る電源コード、接続ケーブルを使わないと、

感電や故障の原因となることがあります。

他の電源コードや接続ケーブルを使用する

場合は、お買い上げ店またはソニーのご相

談窓口にご相談ください。

水のある場所に設置しない

水が入ったり、ぬれたりすると、火災や感

電の原因となることがあります。雨天や降

雪中、海岸や水辺での使用は特にご注意く

ださい。

不安定な場所に設置しない

ぐらついた台の上や傾いたところなどに設

置すると、モニターが落ちたり、倒れたり

して、けがの原因となることがあります。

また、設置・取り付け場所の強度を充分に

お確かめください。

内部を開けない

内部には電圧の高い部分があり、キャビ

ネットや裏蓋を開けたり改造したりすると、

火災や感電の原因となることがあります。

内部の調整や設定、点検、修理はお買い上

げ店またはソニーのサービス窓口にご依頼

ください。

通風孔をふさがない

通風孔をふさぐと内部に熱がこもり、火災

や故障の原因となることがあります。風通

しをよくするために次の項目をお守りくだ

さい。

･密閉された狭い場所に押し込まない。

･毛足の長い敷物（じゅうたんや布団など）

の上に設置しない。

･布などで包まない。

･あお向けや横倒し、逆さまにしない。

高圧に注意する

サービスマン以外の方は裏ぶたを開けない

でください。内部には高電圧部品が数多く

あり、万一触ると危険です。

直射日光の当たる場所や熱器具の近

くに設置・保管しない

内部の温度が上がり、火災や故障の原因と

なることがあります。

真夏の、窓を閉め切った自動車内では 50 ℃

を越えることがありますので、ご注意くだ

さい。

お手入れの際は、電源を切って電源

プラグを抜く

電源を接続したままお手入れをすると、感

電の原因となることがあります。

設置は専門の工事事業者に依頼する

設置については、必ずお買い上げ店または

ソニーの業務用製品ご相談窓口にご相談く

ださい。

壁面や天井などへの設置は、本機と取り付

け金具を含む重量に充分耐えられる強度が

あることをお確かめください。充分な強度

がないと、落下して、大けがの原因となり

ます。

また、一年に一度は、取り付けがゆるんで

ないことを点検してください。

ぬれた手で電源プラグに触らない

ぬれた手で電源プラグの抜き差しをすると、

感電の原因となることがあります。

移動させるときは電源コード、接続

ケーブルを抜く

接続したまま移動させると、電源コードや

接続ケーブルが傷つき、火災や感電の原因

となることがあります。

重いモニターは２人以上で開梱、運

搬する（LMD-322W）

モニターは見た目より重量があります。開

梱、運搬はけがや事故を防ぐため必ず２人

以上で行ってください。１人で行うと腰を

痛めることがあります。

JP 6

定期的に内部の掃除を依頼する

長い間掃除をしないと内部にホコリがたま

り、火災や感電の原因となることがありま

す。1 年に 1 度は、内部の掃除をお買い上

げ店またはソニーのご相談窓口にご依頼く

ださい（有料）。

特に、湿気の多くなる梅雨の前に掃除をす

ると、より効果的です。

DCIN 端子に規格以外の入力電圧

をかけない（LMD-152/172W/

232W/212）

DCIN 端子に規格以外の入力電圧をかける

と火災や感電の原因となることがあります。

密閉環境に設置する際は注意する

本機をラックや棚に収納した際、上下およ

び周辺の機器により機器周辺の通風が妨げ

られ動作温度が上がり、故障や発熱の原因

となる可能性があります。

本機の動作条件温度 0 ℃から 35 ℃を保つよ

うに上下および周辺機器との隙間を充分に

とり、通気孔の確保や通気ファンの設置な

どの配慮をしてください。

安全アースを接続する（LMD-

322W）

安全アースを接続しないと、感電の原因と

なることがあります。

次の方法でアースを接続してください。

プラグから出ている緑色のアース線を建物

に備えられているアース端子に接続してく

ださい。

安全アースを取り付けることができない場

合は、ソニーのサービス担当者または営業

担当者にご相談ください。

電源コードのプラグおよびコネク

ターは突きあたるまで差し込む

（LMD-322W）

まっすぐに突きあたるまで差し込まないと

火災や感電の原因となります。

衝撃を与えない（LMD-322W）

本機の前面にガラスを使用しているため衝

撃を与えるとガラスが割れ、けがの原因と

なることがあります。

コード類は正しく配置する

電源コードや接続ケーブルは、足に引っか

けると本機の落下や転倒などにより、けが

の原因となることがあります。十分に注意

して接続、配置をしてください。

使用上のご注意 7JP

使用上のご注意

液晶画面について

･液晶画面を太陽にむけたままにすると、液晶画面を痛め

てしまいます。窓際や室外に置くときなどはご注意くだ

さい。

･液晶画面を強く押したり、ひっかいたり、上にものを置

いたりしないでください。画面にムラが出たり、液晶パ

ネルの故障の原因になります。

･寒い所でご使用になると、横縞が見えたり、画像が尾を

引いて見えたり、画面が暗く見えたりすることがありま

すが、故障ではありません。温度が上がると元に戻りま

す。

･静止画を継続的に表示した場合、残像を生じることがあ

りますが、時間の経過とともに元に戻ります。

･使用中に画面やキャビネットがあたたかくなることがあ

りますが、故障ではありません。

輝点・滅点について

画面上に常時点灯している輝点（赤、青、緑など）や滅

点がある場合があります。

液晶パネルは非常に精密な技術で作られており、99.99％

以上の有効画素がありますが、ごくわずかの画素欠けや

常時点灯する画素があります。

お手入れのしかた

お手入れをする前に、必ず電源プラグをコンセントから

抜いてください。

モニター画面のお手入れについて

モニターの画面は反射による映り込みを抑えるため、特

殊な表面処理を施してあります。誤ったお手入れをした

場合、性能を損なうことがありますので、以下のことを

お守りください。

･スクリーン表面についた汚れは、クリーニングクロスや

メガネ拭きなどの柔らかい布で軽く拭いてください。

･汚れがひどいときは、クリーニングクロスやメガネ拭き

などの柔らかい布に水を少し含ませて、拭きとってくだ

さい。

･アルコールやベンジン、シンナー、酸性洗浄液、アルカ

リ性洗浄液、研磨剤入り洗浄剤、化学ぞうきんなどはス

クリーン表面を傷めますので、絶対に使用しないでくだ

さい。

外装のお手入れについて

･乾いた柔らかい布で軽く拭いてください。汚れがひどい

ときは、薄い中性洗剤溶液を少し含ませた布で拭きと

り、乾いた布でカラ拭きしてください。

･アルコールやベンジン、シンナー、殺虫剤をかけると、

表面の仕上げを傷めたり、表示が消えてしまうことがあ

るので、使用しないでください。

･布にゴミが付着したまま強く拭いた場合、傷が付くこと

があります。

･ゴムやビニール製品に長時間接触させると、変質した

り、塗装がはげたりすることがあります。

周囲に十分なスペースをとる（LMD-

322W）

･内部の温度上昇を防ぐため、ディスプレイの周囲に以下

に示す以上の距離をあけてください。

前面

側面

単位：cm

1.2

単位：cm

主な特長/主な特長

JP 8

廃棄するときは

･一般の廃棄物と一緒にしないでください。

ごみ廃棄場で処分されるごみの中にモニターを捨てない

でください。

･本機の蛍光管の中には水銀が含まれています。破棄の際

は、地方自治体の条例または規則に従ってください。

ご注意

･本機には冷却用 FAN が内蔵されています。

「ファンエラー（MEU）」または「ファンエラー

（LMD）」という警告が表示された場合は、電源を切り、

お買い上げ店またはソニーのサービス窓口にご連絡くだ

さい。

･ PC 入力時に、ノイズが現れた場合は垂直周波数（リフ

レッシュレート）を変更してください。

･周囲との温度差でキャビネットが伸縮し、「ピシッ」と

いう音が出ることがありますが本機に影響はありませ

ん。

･本機は MEU-WX2 と組み合わせてお使いください。

･本機裏面の通風孔は定期的にお手入れをしてください。

ゴミやほこりにより、冷却装置が正常に動作しないこと

があります。

･低温時に電源を投入した際、画面全体の輝度安定に 1 時

間程度のウォーミングアップを必要とする場合がありま

す。（LMD-212 のみ）

主な特長

LMD-172W は 17 型、LMD-232W は 23 型、LMD-322W

は 32 型ワイドスクリーン LCD モニターで、LMD-152 は

15 型、LMD-212 は 21 型 LCD モニターです。

高性能 LCD パネル

高輝度、高コントラスト、応答速度の速い LCD パネルの

採用および広い視野角特性により、様々な照明環境で鮮

明に映像を再現できます。

ラックマウント機能（LMD-152/172W/

212）

LMD-152、LMD-172W、LMD-212 は別売りのマウンティ

ングブラケット MB-524、MB-522A または MB-523 を使っ

て EIA19 インチラックマウントに標準で搭載できます。

放送中継車など限られた設置環境に、より多くの機器を

搭載可能にした省スペース設計です。

別売りチルト機構付きモニタースタンド

LMD-152、LMD-172W、LMD-232W、LMD-212 は別売り

のモニタースタンド SU-558 に、LMD-322W は、別売りの

フロアスタンド SU-559 に標準搭載できます。SU-558 はチ

ルト機構や高さ調整機能付きなので、他の機器と画面の

位置を揃えて並べられ、視野の移動を少なくすることが

できます。

軽量薄型

軽量薄型設計のため放送中継車への重量負荷が軽減され、

より広い作業空間が得られます。

3 色タリーランプ（LMD-322W を除く）

赤、緑、アンバーと 3 色表示できるタリーランプを搭載。

放送中かどうかなど各入力画像のモニタリング状態を瞬

時に把握できます。

各部の名称と働き 9JP

各部の名称と働き

LMD-152/172W/232W/212

前面/底面

Aタリーランプ

入力画面のモニター状態を色によって表示することがで

きます。

入力信号によって、赤，緑、アンバーで点灯します。

BPOWER( 電源 ) インジケーター

節電モード時には、アンバー色で点灯します。

電源を入れると約 15 秒間インジケーターがアンバー色

に点灯し、次に緑色に点灯します。緑色に点灯した直後

に映像が画面に出ます。

CDCIN ジャック

付属のケーブルを使って、DC16.5V を供給します。

DC12V を供給する場合もあります。（LMD-152/172W

のみ )

ご注意

ディスプレイへの DC 電源供給は、必ず MEU-WX2

（マルチフォーマットエンジン）から行ってください。

DDISPLAYSIGNALIN( ディスプレイ入力）端子

DVI1.0 に準拠した VGA、XGA（LMD-152/212）また

は WXGA（LMD-172W/232W）信号の入力ができま

す。

ご注意

ケーブルを接続する前には、必ず電源を切ってくださ

い。

裏面

Aスタンド取り付け部

別売りのモニタースタンド SU-558 を取り付けます。

LMD-322W

前面/底面

APOWER( 電源 ) インジケーター

節電モード時には、アンバー色で点灯します。

電源を入れると約 15 秒間インジケーターがアンバー色

に点灯し、次に緑色に点灯します。緑色に点灯した直後

に映像が画面に出ます。

B電源スイッチ

本機の主電源をオン / オフします。このスイッチをオン

すると、本機に電源が供給され POWER インジケー

ターが点灯します。

CACIN ソケット

付属の電源コードをつなぎます。

DDISPLAYSIGNALIN( ディスプレイ入力）端子

DVI1.0 に準拠した VGA または WXGA 信号の入力が

できます。

保証書とアフターサービス/保証書とアフターサービス

JP 10

ご注意

ケーブルを接続する前には、必ず電源を切ってくださ

い。

裏面

Aスタンド取り付け部

別売りのフロアスタンド SU-559 を取り付けます。

電源コードの接続

電源コードを底面の ACIN ソケットに差込み、AC プ

ラグホルダー（付属）を電源コードに取り付ける。

AC プラグホルダーをスライドさせて、本体側の AC

IN ソケットカバーにはめ込む。

電源コードをはずすには

AC プラグホルダーのつめをはさみ、ロックを解除してか

らプラグをつかみ、電源コードをはずしてください。

保証書とアフターサービ

ス

保証書

･この製品には保証書が添付されていますので、お買い上

げの際お受け取りください。

･所定事項の記載内容をお確かめのうえ、大切に保存して

ください。

アフターサービス

調子が悪いときはまずチェックを

この説明書をもう一度ご覧になってお調べください。

それでも具合の悪いときはサービスへ

お買い上げ店、または添付の保証書の「ソニー業務用製

品ご相談窓口のご案内」にあるソニーサービス窓口にご

相談ください。

保証期間中の修理は

保証書の記載内容に基づいて修理させていただきます。

詳しくは保証書をご覧ください。

保証期間経過後の修理は

修理によって機能が維持できる場合は、ご要望により有

料修理をさせていただきます。

ACIN ソケット電源コード

AC プラグホルダー

ACIN

ソケットカバー

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Monitor de Sony

Sony

Sony SDM-G206W Manual de usuario

Sony

Sony Trinitron PVM-1271Q Manual de usuario

Sony

Sony LMD-2765MD Manual de usuario

Sony

Sony KLV-40ZX1M (RM-VL610A Remote... Manual de usuario

Sony

Sony Multiscan CPD-G400 Guía de instalación

Sony

Sony BVME170A Manual de usuario

Sony

Sony Multiscan GDM-F400 Manual de usuario

Sony

Sony Multiscan SDM-N50R Manual de usuario

Sony

Sony LUMA LMD-9050 Manual de usuario

Sony

Sony Trinitron CPD-100GS Manual de uso y mantenimiento

Sony

Sony SDM-S51 Manual de usuario

Sony

Sony PVM-20S1WE Manual de usuario

Sony

Sony SDM-P234 - PremierPro Widescreen 23" LCD... Manual de usuario

Sony

Sony FW-85EZ20L Manual de usuario

Sony

Sony LMD-151MD Manual de usuario

Sony

Sony CPD-520GS - 21" CRT Display Manual de usuario

Sony

Sony Multiscan CPD-1430 Manual de usuario

Sony

Sony Trinitron PVM-14M2MDU Manual de usuario

Sony

Sony CPD-100SFT Manual de usuario

Sony

Sony GXD-L65H1 Manual de usuario

Sony

Sony WEGA FWD-32LX1R Manual de usuario

Sony

Sony XQZ-IV01 Guía de referencia

Sony

Sony Bravia KDL-32EX521P Manual de usuario

Sony

Sony Trimaster BVM-L170 Manual de usuario

Manuales populares de Monitor de otras marcas

Linear Acoustic

Linear Acoustic LQ-1000 Manual de usuario

AOC

AOC I2579V Manual de usuario

Gateway

Gateway FPD1520 Manual de usuario

Furuno

Furuno Mu 120c Manual de usuario

Asus

Asus VB171D - 17" LCD Monitor Manual de usuario

Dell

Dell S2230MX Instrucciones de uso

Philips

Philips 107C64 Manual de usuario

Dell

Dell S2409WFP Manual de usuario

EverFocus

EverFocus EN-7517E Manual de usuario

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manual de usuario

Dell

Dell Precision 7680 Manual de instrucciones

LG 50PM1M - - 50" Plasma Panel Manual de usuario

Bosch

Bosch DDU 9 Manual de usuario

Acer

Acer A231HL Manual de usuario

Philips

Philips 86BDL4152T Manual de usuario

NEC

NEC AccuSync LCD5V Manual de usuario

Emay

Emay SleepO2 Manual de usuario

IBM

IBM 6360 Instrucciones de instalación
