LMT-100
取扱説明書 2 ページ _______________________________________ JP
Operating Instructions Page 14 _____________________________ GB
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示していま
す。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。
お読みになったあとは、いつでも見られるところに必ず保管してください。
付属の CD-ROM には、LMT-100 の取扱説明書（日本語、英語、フランス語、
ドイツ語、イタリア語、スペイン語、中国語）が記録されています。詳しくは、
6 ページの「CD-ROM マニュアルの使いかた」をご覧ください。
The supplied CD-ROM includes the Operating Instructions for the LMT-100
(English, Japanese, French, German, Italian, Spanish and Chinese versions).
For more details, see “Using the CD-ROM Manual” on page 18.
2
安全のために
ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はまち
がった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につ
ながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
4 ページから 5 ページの注意事項をよくお読みください。
定期点検を実施する
1 年に一度は、内部の点検をお買い上げ店またはソニーのサービス窓口にご依頼
ください（有料）。
故障したら使わない
すぐにお買い上げ店またはソニーのサービス窓口にご連絡ください。
万一、異常が起きたら
m
a電源を切る。
b電源コードや接続コードを抜く。
cお買い上げ店またはソニーのサービス窓口に連絡する。
m
すぐに電源を切り、消火する。
•煙が出たら
•異常な音、においがしたら
•内部に水、異物が入ったら
•製品を落としたりキャビネットを破損したときは
炎が出たら
警告表示の意味
取扱説明書および製品では、次の
ような表示をしています。表示の
内容をよく理解してから本文をお
読みください。
この表示の注意事項を守らないと、
火災や感電などにより死亡や大け
がなど人身事故につながることが
あります。
この表示の注意事項を守らないと、
感電やその他の事故によりけがを
したり周辺の物品に損害を与えた
りすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語
3
目次
JP
目次
警告.....................................................................4
注意.....................................................................5
その他の安全上のご注意...........................................5
本機の特長.................................................................6
CD-ROM マニュアルの使いかた..............................6
準備......................................................................6
CD-ROM マニュアルを読むには .........................6
各部の名称と働き......................................................7
インジケーターについて...........................................9
故障かな？と思ったら.............................................10
本機の性能を保持するために..................................11
アフターサービス....................................................11
仕様 .........................................................................12
GNUGPL/LGPL 適用ソフトウェアに関する
お知らせ ............................................................24
4警告
外装をはずさない、改造し
ない
外装をはずしたり、改造したりする
と、感電の原因となります。
内部の調整や設定および点検を行う
必要がある場合は、必ずサービスト
レーニングを受けた技術者にご依頼
ください。
指定された電源コードを使
用する
指定以外の電源コードを使用すると、
火災や感電の原因となります。
電源コードのプラグおよび
コネクターは突き当たるま
で差し込む
まっすぐに突き当たるまで差し込ま
ないと、火災や感電の原因となりま
す。
電源コードを傷つけない
電源コードを傷つけると、火災や感
電の原因となることがあります。
•設置時に、製品と壁やラック、棚な
どの間に、はさみこまない。
•電源コードを加工したり、傷つけた
りしない。
•重いものをのせたり、引っ張ったり
しない。
•熱器具に近づけたり、加熱したりし
ない。
•電源コードを抜くときは、必ずプラ
グをもって抜く。
万一、電源コードが傷んだら、お買
い上げ店またはソニーのサービス窓
口に交換をご依頼ください。
油煙、湯気、湿気、ほこり
の多い場所では設置、使用
しない
上記のような場所や、取扱説明書に
記されている仕様条件以外の環境で
使用すると、火災や感電の原因とな
ることがあります。
専用ブレーカまたはスイッ
チを設ける
本機には、電源スイッチがあります
が、ラックマウント設置の際には、
本機の近くの容易に接近できる屋内
配線内に専用ブレーカやスイッチを
設けるか、または本機の使用中でも
容易に抜き差しできるコンセントに
電源プラグを接続してください。
万一、異常が生じた場合は、専用ブ
レーカやスイッチを OFF にするか、
電源プラグを抜いてください。
5
注意
その他の安全上のご注意
注意
日本国内で使用する電源コードセットは､電気用品安全法で
定める基準を満足した承認品が要求されます。ソニー推奨
の電源コードセットをご使用下さい。
レーザー機器についての注意
ここに規定した以外の手順による制御および調整は、危険
なレーザー放射の被爆をもたらします。
レーザー特性
波長 ：850nm
発振形態 ：連続
レーザー出力 ：0.5mW（max.）
通気孔をふさがない
通気孔をふさぐと内部に熱がこもり、火
災や故障の原因となることがあります。
風通しをよくするために次の項目をお守
りください。
•壁から 10cm 以上離して設置する。
•密閉された狭い場所に押し込めない。
•毛足の長い敷物（じゅうたんや布団な
ど）の上に設置しない。
•布などで包まない。
•あお向けや逆さまにしない。
安定した場所に設置する
製品が倒れたり、搭載した機器が落下し
てけがをすることがあります。充分な強
度がある水平な場所に設置してください。
安全アースを接続する
安全アースを接続しないと、感電するこ
とがあります。
指定の電源コードを使用することで安全
アースが接続されます。
ファンが止まったままの状態で
使用しない
ファンモーターが故障すると火災の原因
となることがあります。
運搬するときは指定された場所
を持つ
運搬するときは底板を持ってください。
そうでないと機器が落下してけがをする
ことがあります。
6本機の特長/CD-ROM マニュアルの使いかた
本機の特長
メディアブロック LMT-100 は、SR プロジェクター SRX-
R110 または SRX-R105 と組み合わせて、デジタルシネマの
上映を可能にする劇場内のサーバーです。
DCI（DigitalCinemaInitiative，LLC）
準拠
DCI の仕様に対応しています。デジタルシネマで配信され
る DCP（DigitalCinemaPackage）に含まれる 4K（4096
× 2160）および 2K（2048 × 1080）の JPEG2000 映像ファ
イルを再生し、SR プロジェクターに映像を出力します。
最大 16 チャンネルのデジタル音声信号再
生
DCP に含まれる音声ファイルを、最大 16 チャンネルの
AES/EBU デジタルオーディオ信号として出力します。
SMS（ScreenManagementSystem）
に対応
SMS を搭載したコンピューターと接続して外部からコント
ロールすることにより、劇場での上映のための操作やテス
ト上映などの機能に幅広く対応できます。
外部の映画素材の上映も可能
外部入力スロットを装備しています。HD-SDI 信号や DC-
SDI（2K）信号対応などの別売インプットボードを装着す
ることにより、外部出力装置から映画素材を入力すること
も可能です。
本機をご使用いただく前に、巻末のソフトウェアのライセ
ンスに関するご注意（24 〜 38 ページ）をお読みください。
お客様による本機の使用開始をもって、このお知らせの内
容をご確認の上、ご同意いただけたものとさせていただき
ます。
CD-ROM マニュアルの
使いかた
付属の CD-ROM には、本機の取扱説明書（日本語、英語、
フランス語、ドイツ語、イタリア語、スペイン語、中国語）
が PDF 形式で記録されています。
準備
付属の CD-ROM に収納されている取扱説明書をご覧いただ
くためには、以下のソフトウェアがコンピューターにイン
ストールされている必要があります。
•AdobeReader6.0 以上
AdobeReader がインストールされていない場合は、下記
URL よりダウンロードできます。
http://www.adobe.co.jp/products/acrobat/
readstep2.html
Adobe、および AdobeReader は AdobeSystemsIncorporated
（アドビシステムズ社）の商標です。
CD-ROM マニュアルを読むには
CD-ROM に入っている取扱説明書を読むには、次のように
します。
1
CD-ROM を CD-ROM ドライブに入れる。
表紙ページが自動的にブラウザで表示されます。
ブラウザで自動的に表示されないときは、CD-ROM に
入っている index.htm ファイルをダブルクリックして
ください。
2
読みたい取扱説明書を選択してクリックする。
取扱説明書の PDF ファイルが開きます。
AcrobatReader のバージョンによって、ファイルが正しく
表示されないことがあります。
正しく表示されない場合は、「準備」の項の URL より最新
のソフトウェアをダウンロードしてお使いください。
ライセンスに関するご注意
メモ
メモ
各部の名称と働き 7
CD-ROMが破損または紛失したため、新しい CD-ROM を
ご希望の場合は、お買い上げ店またはソニーのサービス窓
口にご依頼ください（有料）。
各部の名称と働き
前面
aRS-232C2 端子（D-sub9 ピン、凹）
メンテナンス用の端子です。
bLED インジケーター
READY（スタンバイ）インジケーター：本機の後面と前
面の電源スイッチを入りにすると点滅します。その後点灯
に変わり、本機がスタンバイ状態になります。また、SMS
を搭載したコンピューターで、本機の電源を切れる状態に
すると点滅します。その後消灯したら、本機の電源スイッ
チで電源を切ることができます。
PLAY（再生）インジケーター：映像・音声再生中点灯し
ます。
ALARM（警告）インジケーター：本機に障害が発生する
と点灯します。
◆詳しくは、「インジケーターについて」（9 ページ）および「故
障かな？と思ったら」（10 ページ）をご覧ください。
cFIBRECHANNEL（ファイバーチャンネル）端子
DCP（DigitalCinemaPackage）ストレージ用の RAID（レ
イド）ディスクと、市販の光ファイバーケーブルで接続し
ます。
お買い上げ時は、防塵カバーが取り付けてあります。
d1/1（サブ電源）スイッチと 1/1インジケーター
後面の 1/aスイッチが入り（1）の状態でこのスイッチの 1
側を押すと電源が入り、1/1インジケーターが緑色に点灯
します。READY インジケーターが点滅から点灯に変わり、
本機がスタンバイ状態になります。
ご注意
1
567890
23 4
各部の名称と働き
8
電源を切るときは、SMS を搭載したコンピューターで電源
を切りにして READY インジケーターが消灯したら、1側
を押します。
eインプットボード取り付け部
別売のインプットボード LKRI-001 などを取り付けます。
外部出力装置からの映像を入力できます。
インプットボードを取り付けるときは、お買い上げ店また
はソニーのサービス窓口にお問い合わせください。
fETHERNET（イーサネット）端子（100BASE-TX/
1000BASE-T）
DCP のインポートや上映操作をコントロールするコン
ピューターと、ネットワーク経由で通信するときに使用し
ます。
イーサーネットケーブル（市販のケーブル）でスイッチン
グハブと接続します。
安全のために、周辺機器を接続する際は、過大電圧を持つ
可能性があるコネクターをこの端子に接続しないでくださ
い。
接続については本書の指示に従ってください。
gRS-232C1 端子（D-sub9 ピン、凹）
メンテナンス用の端子です。
hSPARE（スペア）端子（D-sub15 ピン、凹）
予備の端子です。
iAUDIOOUTPUT（音声出力）(AES/EBU) 端子
（BNC 型）
オーディオシグナルプロセッサーと接続します。最大 8
チャンネルのデジタルオーディオ信号を出力します。
jAUDIOOUTPUT（音声出力）(AES/EBU) 端子（D-
sub25 ピン、凹）
オーディオシグナルプロセッサーと接続します。出荷時の
設定では、チャンネル 1 からチャンネル 8 の信号が出力さ
れます。（BNC 型の AUDIOOUTPUT 端子と同じ信号が出
力されます。）
SMS 搭載のコンピューターの設定により、チャンネル 9 か
らチャンネル 16 の信号を出力することができます。
後面
a排気口
b1/a（主電源）スイッチ
主電源を入り / 切りします。1側を押すと主電源が入りま
す。電源を切るときは、前面の 1/1スイッチを切ってから
a側を押します。
cOUTPUT（出力）A/B 端子（MDR68 ピン）
本機に付属のプロジェクター用インプットボード 2 枚を取
り付けた SR プロジェクターに、付属の専用ケーブル 2 本
で接続します。OUTPUTA 端子とプロジェクターの
INPUTA スロットに取り付けたインプットボードの端子、
OUTPUTB 端子とプロジェクターの INPUTB スロットに
取り付けたインプットボードの端子とそれぞれ接続します。
dACIN 端子
3 芯の電源コード（市販）を接続します。接続はお買い上
げ店またはソニーのサービス窓口にお問い合わせください。
e排気口
f吸気口（上面／左右側面）
ご注意
12
456
3
6
インジケーターについて 9

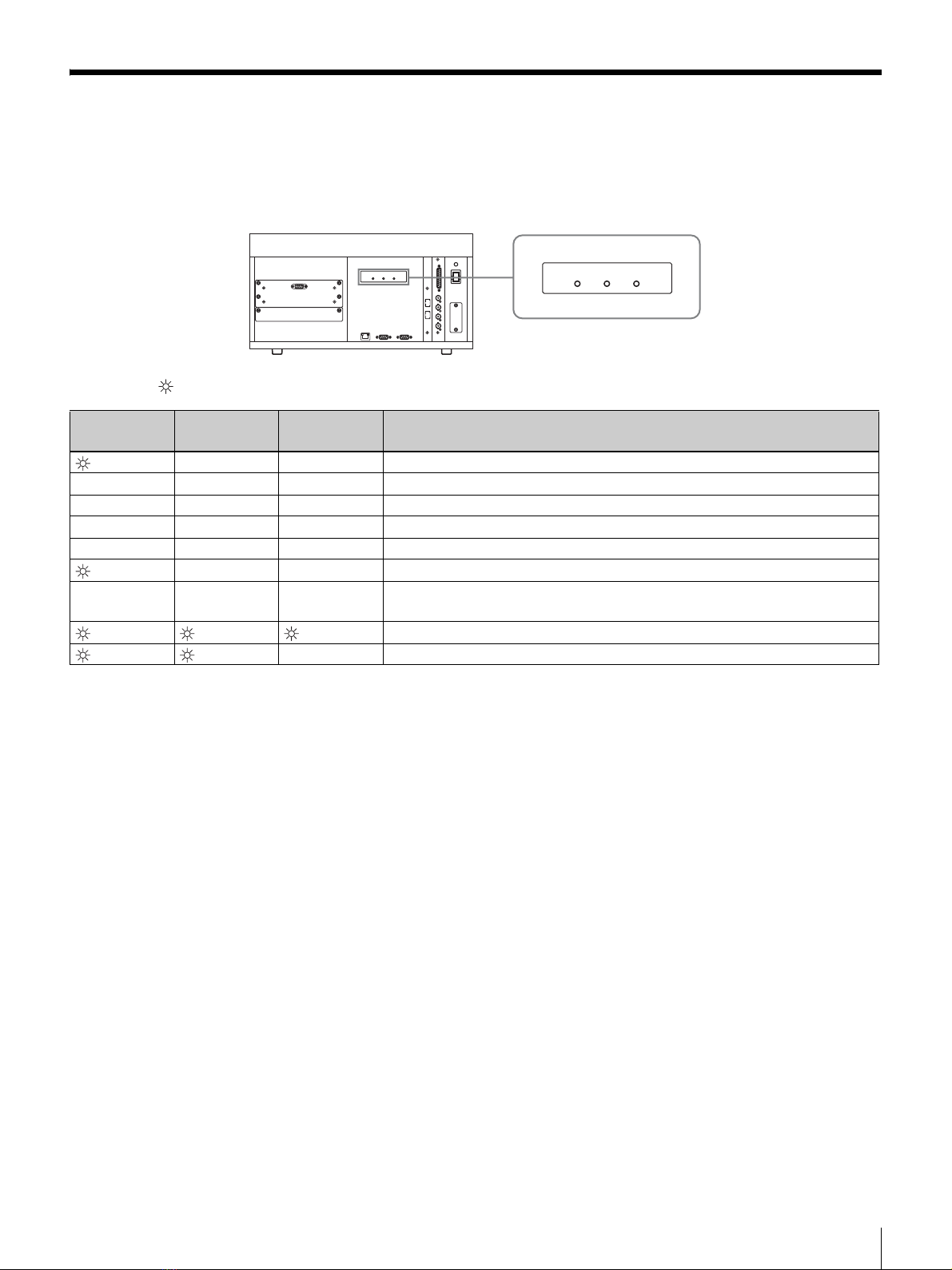

インジケーターについて
本機前面の LED インジケーターは、以下の場合に点灯または点滅します。
z：点灯 ：点滅 −：消灯
READY
（スタンバイ）
PLAY（再生） ALARM（警告） 意味
− − 本機後面と前面の電源スイッチを入れたあと、本機が起動中
z− − 本機がスタンバイ状態
z−zスタンバイ時、本機に障害が発生した
zz−再生中
zzz再生中、本機に障害が発生した
− − SMS 搭載のコンピューターでシャットダウンしたとき
− − − シャットダウン後、本機の電源スイッチを切ってもよい状態（前面の 1/1スイッチを切っ
てから後面の 1/aスイッチを切ってください。）
IP アドレスの初期化が完了した
− 本機に内蔵のテストパターン表示中
READY PLAY ALARM
故障かな？と思ったら
10
故障かな？と思ったら
修理に出す前に、もう一度次の点検をしてください。
以下の対処を行っても直らない場合は、お買い上げ店にお問い合わせください。
症状 原因 対処
電源が入らない。 主電源が入っていない。 本機後面の 1/a（主電源）スイッチの 1側を押してください。
本機の電源コードがはずれている。 電源コードをしっかり接続してください。
持続したプロジェクターの映像
が映らない。
本機とプロジェクターが正しく接続されてい
ない。
本機の OUTPUTA 端子とプロジェクターの INPUTA スロットの
端子、本機の OUTPUTB 端子とプロジェクターの INPUTB スロッ
トの端子を接続してください。
本機と SMS 搭載のコントロール用コン
ピューターが正しく接続されていない。
イーサネットケーブルで正しく接続してください。
本機前面の READY インジ
ケーターと ALARM インジ
ケーターが点灯。
本機にトラブルが発生した。（スタンバイ時） お買い上げ店またはソニーのサービス窓口にご相談ください。
本機前面の READY、PLAY、
ALARM インジケーターすべ
てが点灯。
本機にトラブルが発生した。（再生中） お買い上げ店またはソニーのサービス窓口にご相談ください。
