Sony SLV-D920 E1 Manual de usuario

AEP Model

SLV-D920 B/D920 E/D920 N/D925 E/

D930 D/D960P B/D960P E

UK Model

SLV-D930 GI

Russian Model

SLV-D920 R

SERVICE MANUAL

DVD PLAYER/

VIDEO CASSETTE RECORDER

SPECIFICATIONS

RMT-V503C/V503D

TS-10 MECHANISM

Refer to the SERVICE MANUAL of VHS MECHANI-

CAL ADJUSTMENT MANUAL VII for MECHANICAL

ADJUSTMENTS. (9-921-790-11)

PAL

System

Laser

Semiconductor laser

Signal format system

PAL/(NTSC)

SLV-D920 B/D960P B:

SECAM

SLV-D920 B/D920 N/D920 R/D960P B:

MESECAM

Channel coverage

SLV-D920B/D920E/D925E/D930D/D960PB/

D960P E:

PAL (B/G):

VHF E2 to E12

VHF Italian channel A to H

UHF E21 to E69

CATV S01 to S05, S1 to S20

HYPER S21 to S41

SLV-D930 GI:

PAL (I):

VHF IA to IJ, SA10 to SA13

UHF B21 to B69

CATV S01 to S05, S1 to S20

HYPER S21 to S41

SLV-D920 B/D960P B:

SECAM (L):

VHF F2 to F10

UHF F21 to F69

CATV B to Q

HYPER S21 to S41

SLV-D920 N/D920 R:

PAL (B/G, D/K):

VHF E2 to E12, R1–R12

UHF E21 to E69, R21–R69

CATV S01 to S05, S1 to S41

RF output signal

SLV-D920 E/D920 N/D920 R/D930 D/D930 GI/

D960P E:

UHF channels 21 to 69

Aerial out

75-ohm asymmetrical aerial socket

Tape speed

SP: PAL 23.39 mm/s

(recording/playback)

NTSC 33.35 mm/s

(playback only)

SLV-D920 B/D960P B:

SECAM 23.39 mm/s

(recording/playback)

MESECAM 23.39 mm/s

(playback only)

SLV-D920 N/D920 R:

MESECAM 23.39 mm/s

(recording/playback)

— Continued on next page —

SLV-D920 B/D920 E/D920 N/D920 R/D925 E/

D930 D/D930 GI/D960P B/D960P E

RMT-V503D SLV-D960P E

3. Block Diagram

3-23-1

DECK ASS'Y (DP-15)

DRIC1

(FAN8004)

Motor Driver

Disk Motor

Pick-up & I/V Amp

Feed Motor

DIC3 (24C02)

EPROM

Coaxial

Super

DIC1

MN20S0005

A/V Decoder

AIC2

(PCM1752KE)

2CH Audio DAC

IC701

(PT6961)

LED Drive

(DT701)

VIC1

(LA73054)

Video Amp 6CH S/W

AUDIO L/R

DIC2

AM26LV160B

IMB Flash Memory

DIC4

(TC74VHCT125)

Level Shifter

IC802

(Bu4053)

output signal switch

IC501

(LA72646)

Hi-FI Audio Processor

IC301

(LA71750EM)

Video Signal Processor

IC601

(uPD7B4928GF)

VCR Main Micom

Pb COMPONENT

A/V Common

AUDIO L

VIDEO

AUDIO R

Front A/V Jack

Optical

DIC5 64MB SD RAM

IC605 EEPROM

STEREO

SCART JACK

RF/LD Control

SLV-D920 B/D920 E/D920 N/D920 R/D925 E/

D930 D/D930 GI/D960P B/D960P E

5-45-3

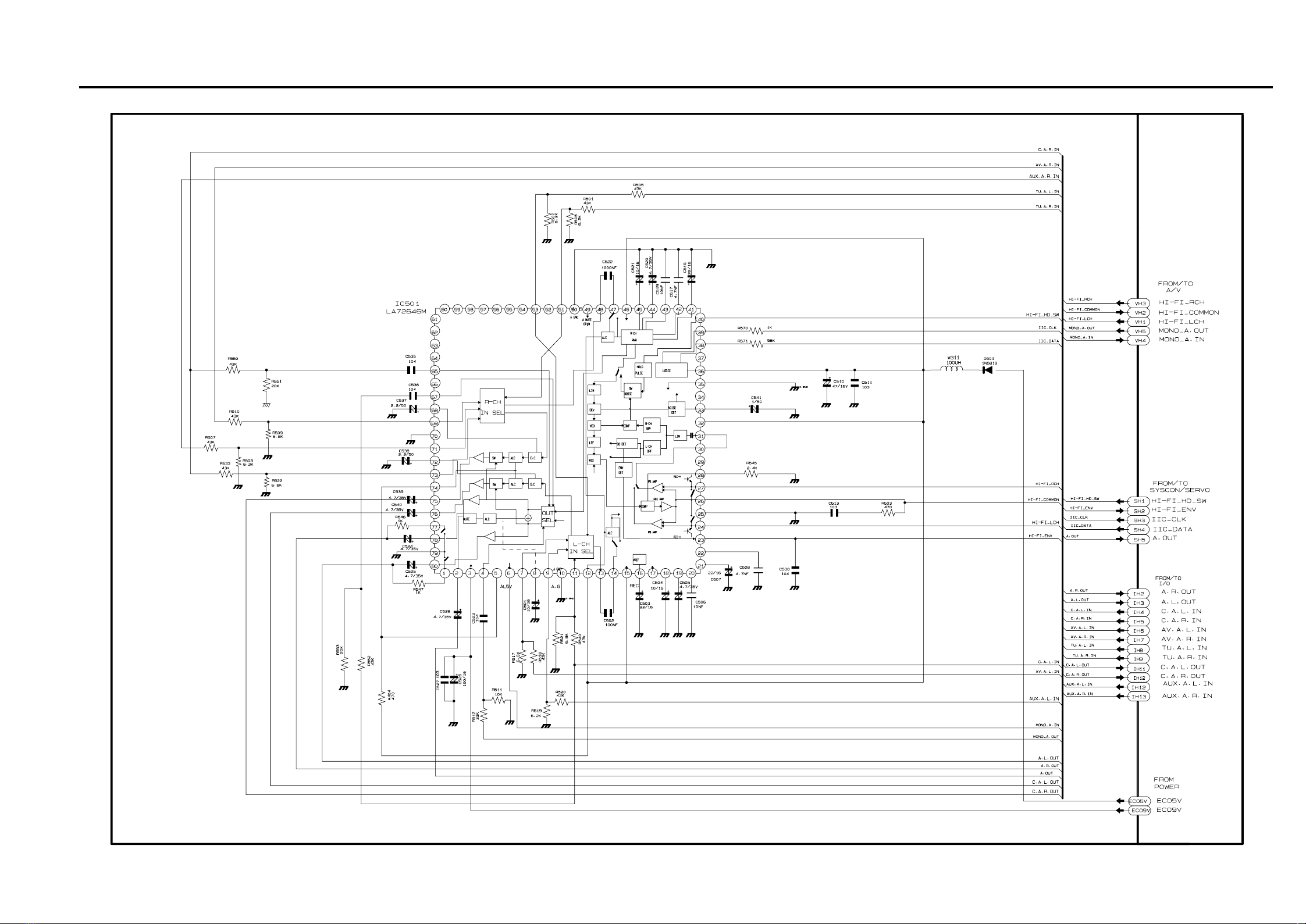

5-1 S.M.P.S.

5-65-5

5-2 Power Drive

5-85-7

5-3 OSD/VPS/PDS

5-105-9

5-4 A2/NICAM

5-125-11

5-5 A/V

5-145-13

5-6 Hi-Fi

5-7 Input-Output (2 Scart Jack)

5-165-15

5-185-17

5-8 TM
