OPTICAL FIBER CAMERA ADAPTER

CA-F101

OPERATION MANUAL [Japanese/English]

1st Edition

電気製品は、安全のための注意事項を守らないと、

火災や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と

製品の取り扱いかたを示してあります。このオペレーションマニュアルを

よくお読みのうえ、製品を安全にお使いください。お読みになったあとは、

いつでも見られるところに必ず保管してください。

安全のために

ソニー製品は安全に充分配慮して設計されています。しかし、電気製品はまちがっ

た使い方をすると、火災や感電などにより死亡や大けがなど人身事故につながるこ

とがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

4 ページの注意事項をよくお読みください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめしま

す。点検の内容や費用については、ソニーのサービス担当者または営業担当者にご

相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

a電源を切る。

b接続ケーブルや電源コードを抜く。

cソニーのサービス担当者、または営業担当者に修理を依頼する。

すぐに電源を切り、消火する。

•異常な音、におい、煙が出たら

•落下させたら

炎が出たら

警告表示の意味

オペレーションマニュアルおよび

製品では、次のような表示をして

います。表示の内容をよく理解し

てから本文をお読みください。

この表示の注意事項を守らないと、

感電やその他の事故によりけがを

したり周辺の物品に損害を与えた

りすることがあります。

注意を促す記号

行為を禁止する記号

日本語

目次 3

注意 .................................................................................................................................. 4

その他の安全上のご注意 ........................................................................................................ 4

概要......................................................................................................................................... 5

基本運用システム........................................................................................................ 5

各部の名称と働き ................................................................................................................... 7

取り付け.................................................................................................................................. 8

本機をカメラに取り付けるには .................................................................................. 8

ビューファインダーを本機に取り付けるには........................................................... 10

本機にセンターハンドル（カメラに付属）を取り付けるには ................................. 10

レコーダーの接続と設定 ...................................................................................................... 10

接続............................................................................................................................ 10

レコーダー側の設定 .................................................................................................. 10

電源....................................................................................................................................... 11

カメラ電源の接続と操作 ........................................................................................... 11

本機への電源の接続 .................................................................................................. 11

動作の確認 ............................................................................................................................ 12

保守....................................................................................................................................... 13

光ファイバーコネクターの取り扱い ......................................................................... 13

コネクターのクリーニング........................................................................................ 13

仕様....................................................................................................................................... 15

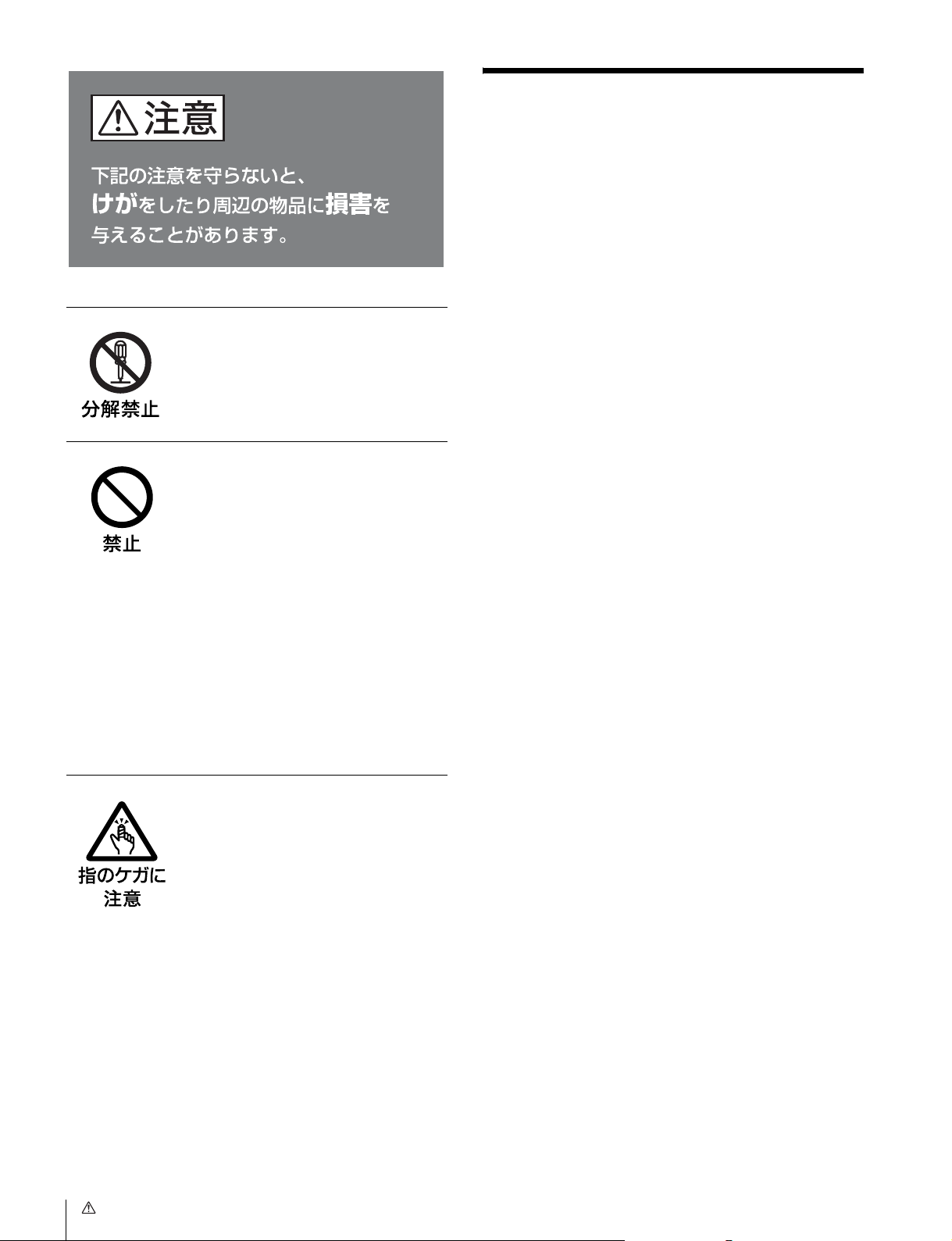

4注意 / その他の安全上のご注意

その他の安全上のご注意

本機は「クラス１レーザー製品」です。

レーザー機器についてのご注意

ここに規定した以外の手順による制御および調整は、危険な

レーザー放射の被爆をもたらします。

分解しない、改造しない

分解したり、改造したりすると、感電の

原因となります。

接続ケーブルやDC電源コード

を傷つけない

接続ケーブルや DC 電源コードを傷つけ

ると、火災や感電の原因となります。

•ケーブルを加工したり、傷つけたりし

ない。

•重いものをのせたり、引っ張ったりし

ない。

•熱器具に近づけたり、加熱したりしな

い。

•ケーブルを抜くときは、必ずプラグを

持って抜く。

万一、ケーブルが傷んだら、ソニーの

サービス担当者に交換をご依頼ください。

回転コネクターは慎重に扱う

回転コネクターを乱暴に扱うと、コネク

ター部が回転して指を挟むことがありま

す。ケーブルの接続および取り外しは無

理な力をかけずに慎重に行ってください。

概要 5

概要

オプティカルファイバーカメラアダプター CA-F101 は、ソ

ニーデジタルシネマカメラ F23 または F35 にダイレクトに

装着し、HD ポータブルデジタルレコーダー SRW-1/HD ビ

デオプロセッサー SRPC-1 との間の信号伝送とインター

フェースを、光複合カメラケーブルを介して実現するカメラ

アダプターです。

RGB4:4:41080/30P もしくは YCbCr4:2:21080/60P までの

ビデオ信号、2 チャンネルのオーディオ信号、およびコント

ロール信号を、1 本の光複合カメラケーブルで伝送します

（最長 1km）。

F23/F35 とレコーダーを分離して運用するとき、カメラと

レコーダー間のケーブル本数を削減できるため、システム運

用が容易になります。

ベースステーション側であるレコーダーにカメラのリモート

コントロールユニットを接続し、SelectFPS 機能をはじめ

様々なカメラコントロールも可能です。

CA-F101 を使用するときは、組み合わせる機器が次の条件

に合っているかどうかを、あらかじめ確認してください。

•HD ビデオプロセッサー SRPC-1 にオプティカルインター

フェースユニット HKSR-101 が装着されていること。

•デジタルシネマカメラF23/F35がVer.1.3以降であること。

•SRW-1 および SRPC-1 が Ver.2.6 以降であること。

•SelectFPS 機能を使用する場合は、SRW-1 にピクチャー

キャッシュボード HKSR-102 が装着されていること。

基本運用システム

本機は、主に下記のようなシステムでの運用を想定して設計されています。

このシステムでは、光複合カメラケーブルを介しての電源供給は行われません。

カメラ側、VTR 側それぞれに電源を供給してください。

ご注意

123

LOCK

VF MENU/DISPLAY CANCEL/STATUS

AUTO

BLK

BAL

PAG E

RUN

SET

CLEAR

FILTER

1/4ND

1/16ND

1/64ND

CAP

5600K

3200K

4300K

6300K

1/2ND

PRO

5.6

2.8

1.6

5.6

4.6

CA-F101

4 : 2 : 2 4 : 2 : 2

ビューファインダー

インターフェースボックス

（F23/F35 に付属）

バッテリーアダプター

BKP-L551

+ バッテリーパック

BP-GL95

リモートコントロール

ユニット RM-B750b)

HD モニター HD モニター

光複合カメラケーブル a)

デジタルシネマカメラ

F23/F35

DC12V 電源

HD ポータブル

デジタル

レコーダー

SRW-1

HD ビデオ

プロセッサー

SRPC-1

+オプティカル

インターフェース

ユニット

HKSR-101

DC12V 電源

HDVF-C950W

HDVF-C35W

a)ARIB(BTAS-1005B)、ANSI/SMPTE(304M-1998/311M-1998)、EBU(R100-

1999) 準拠品

b)RM-B750 はカメラ側の RM コネクターに接続することも可能です。ただし、

カメラとレコーダーに同時に接続して使用することはできません。RM-B750

の LCD 画面でのメニュー操作は、カメラ側に接続した場合のみ有効です。

ご注意

概要

インターフェースボックスと同時に使用する

には

カメラに付属のインターフェースボックスと同時に使用する

ことができます。

ただし、下記の制限があります。

•GENLOCK のマスター信号は、常にレコーダーからの信号

になります。光接続システムに GENLOCK をかける際は、

SRPC-1 側の REFIN を使用してください。この場合はカ

メラ側の GENLOCKIN は無効になります。

•インターフェースボックスの SDI出力は、A/B 共に常にカ

メラ本線の画像となります。

•カメラ側へのオーディオ信号入力には、インターフェース

ボックスを使用してください。

本機をカメラ後面に取り付ける

インターフェースボックスはカメラ上面に取り付けます。

バッテリーは本機に取り付けて使用します。

本機をカメラ上面に取り付ける

インターフェースボックスはカメラ後面に取り付けます。

バッテリーはインターフェースボックスに取り付けて使用し

ます。

CA-F101 またはインターフェースボックスの DCIN 端子経

由のカメラへの給電は、それぞれカメラ後面に取り付けた場

合にのみ有効です。ここから給電する場合は、カメラ本体の

電源スイッチ（CAMPOWER) を CA 側に倒します。

使用できない例

本機を上面、後面の両方に取り付けて使用することはできま

せん。

本機と SRW-1 を同時にカメラに取り付けて使用すること

はできません。

CA-F101

F23/F35

BKP-L551

BP-GL95

インターフェースボックス

CA-F101

F23/F35

BKP-L551

BP-GL95

インターフェース

ボックス

CA-F101

F23/F35

CA-F101

F23/F35

CA-F101

SRW-1

各部の名称と働き 7

各部の名称と働き

aケーブルハンガー

結束バンドなどでケーブルを固定することができます。

bDCIN（DC 電源入力）端子（XLR 型 4 ピン）

バッテリーアダプター BKP-L551 や規定の電源ケーブルを接

続して、カメラ本体および本機に電源を供給します。本機を

カメラ後面に取り付けたときのみ有効です。

cVTR コネクター（光複合コネクター、凹型）

光複合カメラケーブルを使用して、SRPC-1 に装着した

HKSR-101 の CAMERA コネクターと接続します。

dOPT（光レベル）インジケーター

カメラとレコーダー間で通信が確立すると点灯して、光レベ

ルの状態を表示します。

カメラとレコーダー間の光複合カメラケーブルが長い場合

や、ケーブルの勘合が多い場合も、光レベルが低下します。

eカメラ接続端子１

カメラと映像・音声信号およびコントロール信号の受け渡し

を行います。

fカメラ接続端子 2

カメラと電源の受け渡しを行います。

◆ 本機とカメラの電源の受け渡しについて詳しくは、11 ページを

ご覧ください。

DCIN 10.5-17V

OPT

bDCIN 端子 fカメラ接続端子 2

eカメラ接続端子 1

cVTR コネクター

ビューファインダーシュー取り付け部（10 ページ参照）

dOPT インジケーター

aケーブルハンガー

VTR コネクター用ゴムキャップ

DCIN 10.5-17V

OPT

点灯色意味対応

緑正常レベル

黄注意レベル使用上問題ないレベルですが、光複合コネ

クターが汚れている可能性があります。

本機および光複合ケーブルの光コンタクト

部のクリーニングをおすすめします（13

ページ参照）。

赤警告レベル本機および光複合ケーブルの光コンタクト

部をただちにクリーニングしてください

（13 ページ参照）。

消灯無信号、または

使用不可レベル

本機および光複合ーケーブルの光コンタク

ト部をただちにクリーニングしてください

（13 ページ参照）。クリーニングしても点灯

しない場合は、接続やレコーダーの動作状

態を確認してください。

ご注意

取り付け

本機は、カメラの上面または後面にマウントすることができ

ます。

カメラと本機との間は、マウントすることで接続され、ケー

ブル接続の必要はありません。

•カメラ側の着脱機構は、F23/F35、上面 / 後面で共通です。

•以下、後面に取り付ける場合の図を例にして説明します。

•図は F23 を例にして、カメラの L ハンドルを取りはずした

状態を示していますが、L ハンドルを取り付けたままで

も、本機の取り付け / 取りはずしが可能です。

本機をカメラに取り付けるには

カメラを安定した水平な台の上に置く。

アクセサリークランプレバーを上（上面マウント時はレ

ンズ方向）に回す。

ロックリリースつまみを矢印の方向にスライドしてロッ

クをはずし ( 下図 1）、アクセサリーマウントレバーを

上げる（上面マウント時はレンズ方向に引く）( 下図

2）。

本機の位置合わせラインをカメラ側のラインに合わせて

はめ込み、奥まで入ったら 2 箇所のコネクターがそれぞ

れかみ合うように押し下げる（上面マウント時はレンズ

と反対の方向にスライドさせる）。

UTO

BLK

BAL

AGE

RUN

SET

123

PRO

OFF ON

REMOTE

LOCK

VF MENU/DISPLAY CANCEL/STATUS

CLEAR

FIL

TER

1/4 ND

1/16ND

1/64ND

CAP

5600K

3200K

4300K

6300K

1/2 ND

アクセサリークランプレバー

UTO

BLK

BAL

AGE

RUN

SET

123

PRO

OFF ON

REMOTE

LOCK

VF MENU/DISPLAY CANCEL/STATUS

CLEAR

FIL

TER

1/4 ND

1/16ND

1/64ND

CAP

5600K

3200K

4300K

6300K

1/2 ND

ロックリリースつまみ

アクセサリーマウントレバー

PAGE

RUN

SET

123

PRO

OFF ON

REMOTE

LOCK

VF MENU/DISPLAY CANCEL/STATUS

CLEAR

FILTER

1/4 ND

1/16ND

1/64ND

CAP

5600K

3200K

4300K

6300K

1/2 ND

AUTO

BLK

BAL

LOCK

アダプター側

位置合わせライン

カメラ側位置合わせライン

取り付け 9

アクセサリーマウントレバーを押し下げる（上面マウン

ト時はレンズと反対の方向に引く）。

ロックリリースつまみを矢印方向にスライドさせたま

ま、アクセサリーマウントレバーを折りたたむようにし

て所定の位置に収納する。

アクセサリークランプレバーを下（上面マウント時はレ

ンズと反対の方向）に回す。

本機をカメラから取りはずすには

アクセサリークランプレバーを上（上面マウント時はレ

ンズ方向）に回す ( 下図 1）。

ロックリリースつまみを矢印方向にスライドしてロック

をはずし ( 下図 2）、アクセサリーマウントレバーを上

げる ( 下図 3）（上面マウント時はレンズ方向に引く）。

セーフティリリースを内側に向かって押しながら本機を

持ち上げてコネクターの接続をはずし、水平方向に引き

抜く。

（上面マウント時は、セーフティリリースを下に押しな

がら本機をレンズ方向にスライドさせてコネクターの接

続をはずし、垂直に持ち上げて引き抜く。）

アクセサリーマウントレバーとアクセサリークランプレ

バーを元の位置に戻す。

PAGE

RUN

SET

123

PRO

OFFON

REMOTE

LOCK

VF MENU/DISPLAY CANCEL/STATU S

CLEAR

FIL

TER

1/4 ND

1/16ND

1/64ND

CAP

5600K

3200K

4300K

6300K

1/2 ND

AUTO

BLK

BAL

LOCK

PAGE

RUN

SET

123

PRO

OFF ON

REMOTE

LOCK

VF MENU/DISPLAY CANCEL/STATU S

CLEAR

FIL

TER

1/4 ND

1/16ND

1/64ND

CAP

5600K

3200K

4300K

6300K

1/2 ND

AUTO

BLK

BAL

LOCK

PAGE

RUN

SET

123

PRO

OFF ON

REMOTE

LOCK

VF MENU/DISPLAY CANCEL/STATU S

CLEAR

FIL

TER

1/4 ND

1/16ND

1/64ND

CAP

5600K

3200K

4300K

6300K

1/2 ND

AUTO

BLK

BAL

LOCK

MENUSEL/

ENTER

PAGE

RUN

SET

123

PRO

OFF ON

REMOTE

LOCK

VF MENU/DISPLAY CANCEL/STATU S

CLEAR

FIL

TER

1/4 ND

1/16ND

1/64ND

CAP

5600K

3200K

4300K

6300K

1/2 ND

AUTO

BLK

BAL

LOCK

ロックリリースつまみ

アクセサリークランプレバー

アクセサリーマウントレバー

AUTO

BLK

BAL

PAGE

RUN

SET

123

PRO

OFF ON

REMOTE

LOCK

VF MENU/DISPLAY CANCEL/STATU S

CLEAR

FIL

TER

1/4 ND

1/16ND

1/64ND

CAP

5600K

3200K

4300K

6300K

1/2 ND

LOCK

セーフティリリース

レコーダーの接続と設定

ビューファインダーを本機に取り付け

るには

本機をカメラの上面にマウントしたときは、本機に付属の

ビューファインダーシューを使用して、ビューファインダー

を本機に取り付けることができます。

ビューファンダーシューを付属のネジ 2 本で本機に固定しま

す。

本体に L ハンドルが装着されている場合は、ビューファイ

ンダーの位置、フード部の回転位置により、取り付けに制限

を受ける場合があります。

◆ ビューファインダーの取り付けかたについては、カメラおよび

ビューファインダーのオペレーションマニュアルを参照してくだ

さい。

本機にセンターハンドル（カメラに付

属）を取り付けるには

カメラに付属のセンターハンドルを本機に取り付けることが

できます。

◆ 取り付け方法は、カメラに付属のインターフェースボックスに取

り付ける場合と同様です。カメラのオペレーションマニュアルを

参照してください。

レコーダーの接続と設定

接続

SRW-1 に装着した SRPC-1（HKSR-101）と本機とを接続し

ます。

接続には、ARIB(BTAS-1005B)、ANSI/SMPTE(304M-

1998/311M-1998)、または EBU(R100-1999) に準拠した光複

合カメラケーブル（別売り）を使用してください。

光複合カメラケーブルの最大延長距離は、1km です。

レコーダー側の設定

上記のようにカメラに光接続して使用する場合、SRW-1 の

VIDEO メニューの VIDEOI/O の各項目を次のように設定

してください。

ご注意

DCIN 10.5-17V

ビューファインダーシューと

取り付けネジ（付属）

VIDEOI/O 項目設定

VAINPUT CAM(Optical)

CAMTYPE STD

OFFON

REMOTE

INFO

POWER

LOCK

SRPC-1

SRW-1

F23/F35

CA-F101

+ HKSR-101

VTR コネクターへ

CAMERA コネクターへ

光複合カメラケーブル

Otros manuales para F23 Cine Alta

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Accesorios para cámaras de Sony

Sony

Sony VG-B50AM Marketing Manual de usuario

Sony

Sony LCS-HE Manual de usuario

Sony

Sony FDA-V1K Manual de usuario

Sony

Sony G MASTER FE 14mm F1.8 GM Manual de usuario

Sony

Sony Manual FCB-CX11DP Manual de usuario

Sony

Sony VF-37PK S Manual de usuario

Sony

Sony VCT-570RM Manual de usuario

Sony

Sony VG-B50AM Manual de usuario

Sony

Sony MPK-THB Manual de usuario

Sony

Sony HVL-RL1 Manual de usuario

Sony

Sony NEX-5N Manual de usuario

Sony

Sony VCT-50AV Marketing s Manual de usuario

Sony

Sony Live-View Remote RM-LVR1 Manual de usuario

Sony

Sony CBK-MB01 Manual de usuario

Sony

Sony infoLITHIUM NP-FM50 Manual de usuario

Sony

Sony SPK-HCF Manual de usuario

Sony

Sony CBK-DCB01 Manual de usuario

Sony

Sony SPK-CXB Instrucciones de funcionamiento

Sony

Sony FCB-H10 Manual de usuario

Sony

Sony Alpha HVL-MT24AM Manual de usuario

Sony

Sony CA4000 Manual de usuario

Sony

Sony BVF-55 Manual de usuario

Sony

Sony Handycam DCR-DVD308 Manual de servicio

Sony

Sony GP-VPT2BT Manual de usuario

Manuales populares de Accesorios para cámaras de otras marcas

Viltrox

Viltrox EF-NEX Instrucciones de instalación

Calumet

Calumet 7100 Series CK7114 Manual de usuario

Ropox

Ropox 4Single Series Manual de usuario

Cambo

Cambo Wide DS Digital Series Instrucciones de funcionamiento

Samsung

Samsung SHG-120 Manual de usuario

Ryobi

Ryobi BPL-1820 Manual de operación

Aegis

Aegis ABL-36020P Manual de usuario

Pentax

Pentax Data Back Fc Manual de usuario

Fantasea

Fantasea EyeGrabber F Series Manual de usuario

Honeywell

Honeywell HDZ20HD Manual de usuario

EGO

EGO BA1400T Manual de usuario

Sima

Sima SRW-62 Manual de usuario

Shape

Shape A7SSMKIT Manual de usuario

Slide Kamera

Slide Kamera HST-2 Manual de usuario

Power works

Power works 2902613 Manual de usuario

SES

SES SE-2047-2 Manual de usuario

Olympus

Olympus PT-EP05L Manual de usuario

Starlite

Starlite OctoDome nxt Manual de usuario
