Sony BKM-301HD Manual de usuario
1997 by Sony Corporation
BKM-301HD
J
EN
3-861-133-02 (1)
BKM-301HD
HD SDI
Input Adaptor
対応モニター
PHM-20M7J/14M7J PHM-20M8U/14M8U
Monitors Available
特約店様用取付説明書 2 ページ
Installation Manual for Dealers Page 13
お買い上げいただきありがとうございます。
警告
この取付説明書は特約店様用に書かれたものです。
BKM-301HD
の取り付けは、必ずお買い上げの特約店にお任せくだ
さい。モニター内部には高電圧部が数多くあり、万一触れると、危険
ですので、お客様自身では絶対に取り付けを行わないでください。
特約店の方は、取り付けを安全に行うために、必ずこの取付説明書
をよくお読みください。
This manual is intended for dealers.
Leave installation of the BKM-301HD to your authorized Sony dealer. The
monitor has many components inside that have extremely high voltage.
Touching these may lead to injury. Do not install this input adaptor by
yourself.
Authorized dealers must read this manual carefully before installing the
input adaptor.
ning!War
2
日本語 安全のために
お客様へ
この取付説明書は取り付けを行うサービス技術者用に書か
れたものです。
お客様が本書に記載された取り付けを行うと、火災や感電、
人身事故につながることがあり、危険です。
お客様自身では絶対に取り付けを行わないでください。
サービス技術者へ
ソニー製品は安全には充分に配慮して設計されています。
しかし、電機製品はまちがった取り扱いかたをすると、火
災や感電などにより死亡や大けがなど人身事故につながる
ことがあり、危険です。
取り付けを安全に行うために、必ずこの取付説明書をよく
お読みください。
取り付けの際は感電を防ぐため、次の項目をお守りくださ
い。
・ モニターの電源を切る。
・ モニターに接続されている電源コードなど全ての接続
ケーブルをはずす。
警告
警告
注意
警告
注意
警告表示の意味
取付説明書および製品
では、次のような表示
をしています。表示の
内容をよく理解してか
ら本文をお読みくださ
い。
この表示の注意事項を
守らないと、火災や感
電などにより死亡や大
けがなど人身事故につ
ながることがありま
す。
この表示の注意事項を
守らないと、感電やそ
の他の事故によりけが
をしたり周辺の物品に
損害を与えたりすること
があります。
3
部品表 ....................................................................................... 4
インプットアダプターの取り付けかた ..................................5
インプットアダプターを取り付ける前に ............................ 5
電源ブロックの取り付けかた ................................................ 6
GC基板の取り付けかた .......................................................... 7
Bブロックの取り付けかた ..................................................... 8
インプットアダプターをすべて取り付けたら.....................
10
ステータス（サービスモード）の書き換えかた................ 11
目次
日
本
語
J
4
GC基板
BNC端子ｘ2
BNC端子用ワッシャーｘ2
BNC端子用ナットｘ2
基板ホルダーｘ4
電源ブロック
Bブロック
8ピン接続ケーブル
電源ブロック用ネジ3ｘ8 1本
部品表
5
インプットアダプターの取り付けは、
1電源ブロック
2GC基板
3Bブロック
の順序で行います。
インプットアダプターを取り
付ける前に
1モニターのリアカバーを固定している
12本のネジをはずし、リアカバーにつ
いているファンのコネクターをはず
す。
2リアカバーを、後ろへスライドさせなが
ら上に持ち上げ、取りはずす。
3
メインブラケット部を手前に少し引き
出し、G基板についているネジをはずし
て端子板とG基板をつないでいるケー
ブルをはずす。（PHM-20M7Jのみ）
4G基板のネジをはずしてG基板を一度
取りはずす。
5本体側のフックに下図のようにG基板
を取り付ける。
5
ネジBVTT4×8
（2本）
3
4
G基板
メイン
ブラケット部
G基板
インプットアダプターの取り付けかた
ファンコネクター
ネジ
BVTP4×16
（4本）
ネジM4×8
（3本）
ネジ
BVTT4×12
（2本）
1
2
ネジM4×8
（3本）
ネジBVTP3×12
6

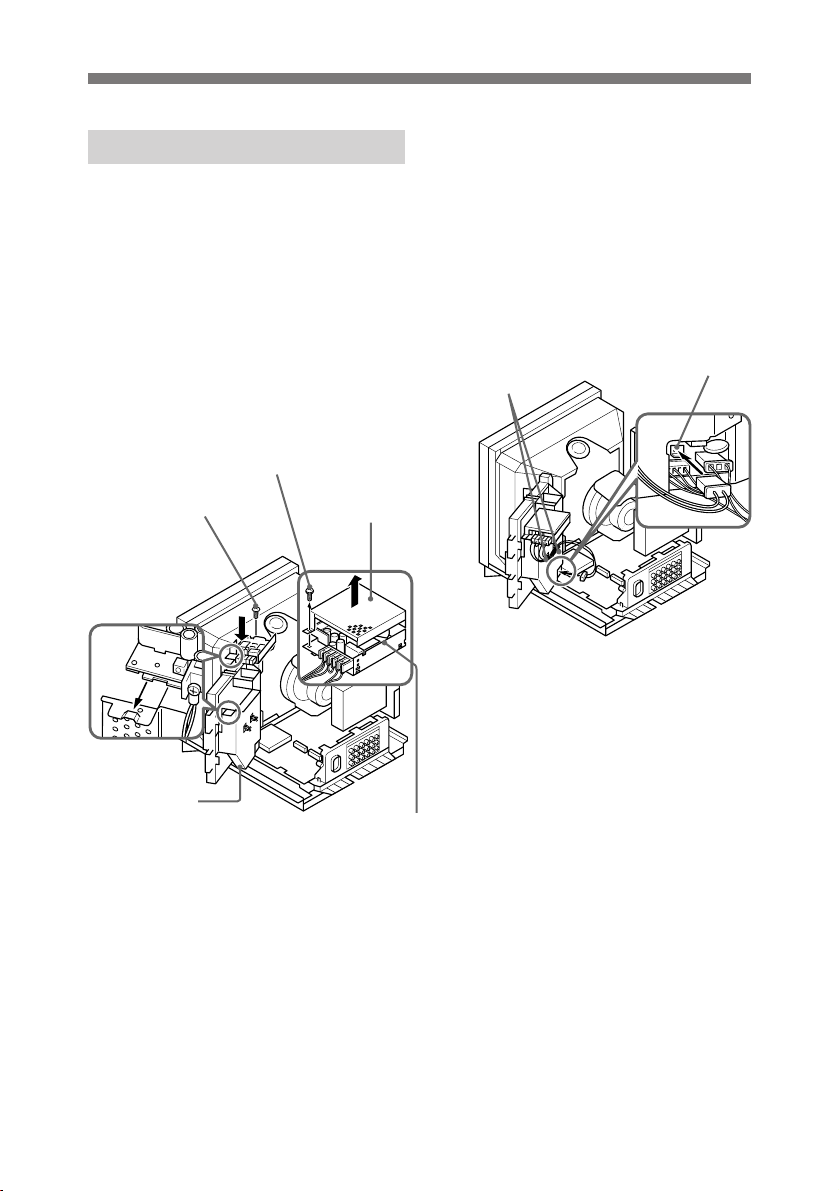

電源ブロックの取り付けかた
1電源ブロックのシールドケースを一度
取りはずすため、ネジ（PS3×8）をはず
す。
2シールドケースをはずした電源ブロッ
クを、G基板のシールドケースの図の
位置に引っかけ、付属のネジ（3×8）を
使用して固定する。
3手順1ではずした電源ブロックのシー
ルドケースを再びネジで取り付ける。
4電源ブロックの接続ケーブル（黒／白）
と（黒／赤）を図のように2つのパース
ロックで固定し、接続ケーブル（黒／
白）をG基板のCN610端子へ接続する。
インプットアダプターの取り付けかた
1
2
電源ブロック
G基板
ネジ3×8
（付属）
ネジPS3×8
シールドケース
パースロック CN610
7
GC基板の取り付けかた
ご注意
GC基板の取り付けは、電源ブロックを取
り付けた後に行ってください。
1メインブラケット部を、手前にスライ
ドさせるようにして引き出す。
2A基板左前方にあるシールドケースの
ふたを、垂直に持ち上げて取りはずす。
3取りはずしたシールドケースのふたに
ある四隅の穴に基板ホルダー（付属）を
差し込む。
その基板ホルダーとGC基板の四隅の
穴を合わせ、GC基板を押し込んで取り
付ける。
つづく
（続く）
シールドケース
のふた メイン
ブラケット部
A基板
1
2
GC基板
基板ホルダー
（付属）（4個）
8
4電源ブロックから出ているケーブル
（黒／赤）をGC基板のCN1端子に差し
込む。
5GC基板が図の向きになるようにして、
シールドケースのふたを再び取り付け
る。
6GC基板のCN2端子とA基板のCN4002
端子を付属の8ピン接続ケーブルで接
続する。
インプットアダプターの取り付けかた
5
4
CN1
CN2 CN4002
8ピン接続ケーブル（付属）
ご注意
Bブロックの取り付けは、電源ブロックお
よびGC基板を取り付けた後に行ってくだ
さい。
1コネクターパネル部右側のパースロッ
クで固定しているケーブルと、4か所の
端子（CN3、CN4、CN5、CN601）に接続
しているケーブルをはずしておく。
CN3 CN4 CN5
CN601
Bブロックの取り付けかた
9
2コネクターパネル部を固定している両
側のツメをはずして、メインブラケッ
ト部からコネクターパネル部を取りは
ずす。
3コネクターパネル部から6本のネジを
はずし、コネクターパネルカバーを取
りはずす。
4コネクターパネルカバーの裏側から、
BNC端子を取り付ける穴をニッパー
などを使用して2か所あける。
5端子板の裏側から、2か所の穴に2本の
BNC端子（付属）を通し、表側から各端
子にワッシャーを入れ、ナットで固定
する。
6コネクターパネルカバーをネジを使用
して端子板に再び取り付ける。
7コネクターパネル部をメインブラケッ
ト部にはめ込み、手順1ではずしたケー
ブルをそれぞれ元の位置に戻す。
コネクターパネルカバー
BVTP3×8
（6本）
コネクターパネル部
ナット（付属）
BNC端子（付属）
ワッシャー
（付属）
（続く）
10
8メインブラケット部の位置を調整し
て、BブロックをA基板のCN4001、
CN4003端子にはめ込む。
9手順5で取り付けたBNC端子のプラグ
（IN/MONITOROUT）をBブロックの
端子（IN/OUT）にそれぞれ接続する。
インプットアダプターの取り付けかた
10
Bブロックのファンから出ている接続
ケーブル（赤／黄／黒）を、GC基板の
CN3端子に接続する。
Bブロック
CN4003 CN4001
A基板
CN3
インプットアダプターをすべて取
り付けたら
1
「インプットアダプターを取り付ける前
に」の手順5で取り付けたG基板を元の
位置にもどし、2本のネジで固定する。
2「インプットアダプターを取り付ける
前に」の手順3ではずしたケーブルを
つなぎなおし、メインブラケット部を
しっかり止まるまで前方にスライドさ
せて、元の位置にセットする。
3「インプットアダプターを取り付ける
前に」の手順1ではずしたファンのコ
ネクターを、モニター本体のコネク
ターに差し込み、ネジ12本を使用して
モニターのリアカバーを取り付ける。
ご注意
部品の取り付けや配線の引きまわしは、取
り付け前と同じ状態にしてください。
ご注意
ファンのコネクターをつながないと、
電源が入りません。
