Libretto d’istruzioni

Instruction manual

Mode d’emploi

Gebrauchsanweisung

Manual de instrucciones

Instruções de instala ção

Gebruiksaanwijzingen

Bruksanvisning

KTS75/KTS75C

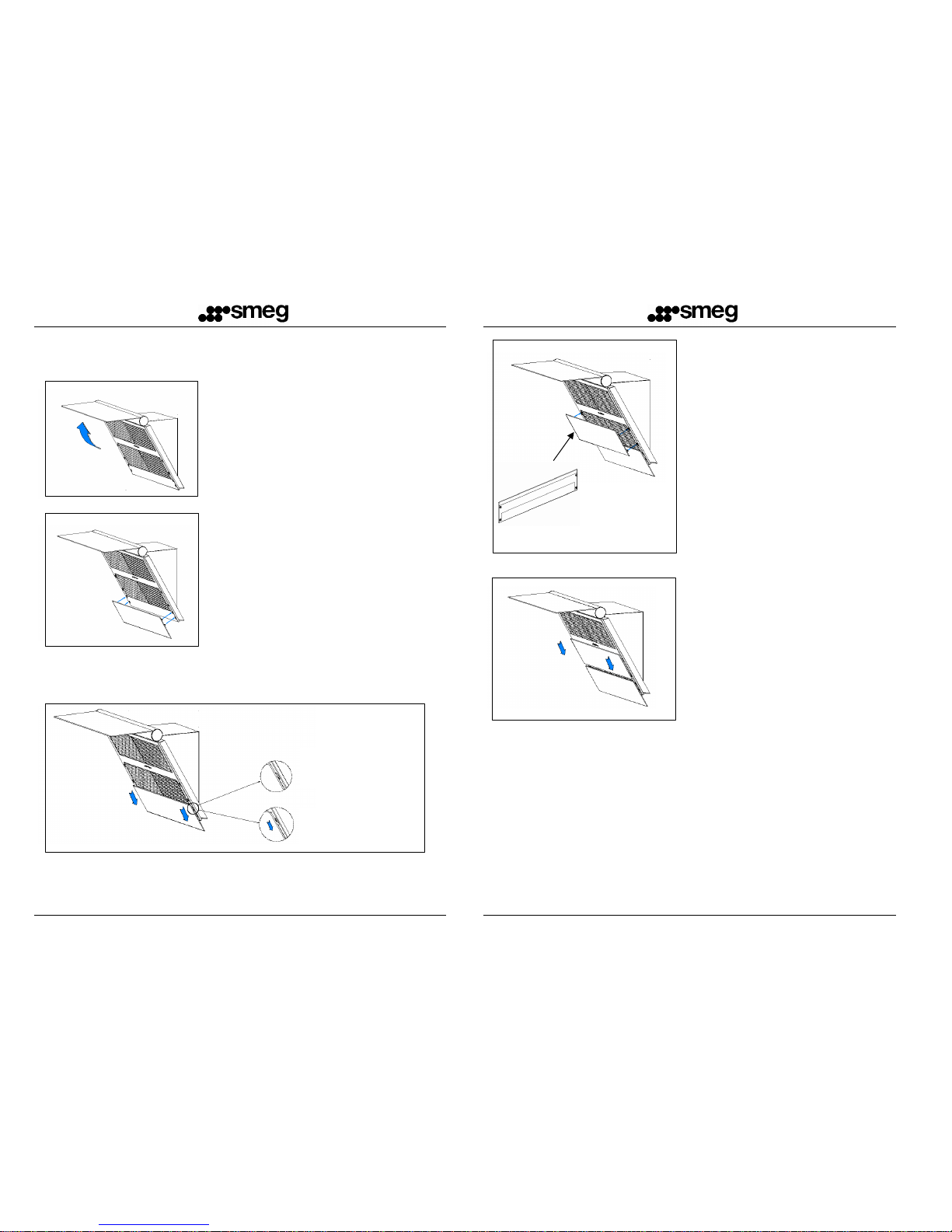

Montage der Glasscheiben

DE

01

Herausnehmen der Glasscheiben

Zum Herausnehmen der Glasscheiben führen Sie die oben angegebenen Schritte in

umgekehrter Reihenfolge aus.

DE

02

Die beiden Glasscheiben mit den Abmessungen

200x75 aus der Verpackung der

Dunstabzugshaube herausnehmen.

Die Verpackung vorsichtig öffnen.

Die obere Glasscheibe an der

Dunstabzugshaube öffnen (Abb.1).

Die Glasscheibe mit der Markenaufschrift

SMEG an die Dunstabzugshaube anlegen

und die vier Stifte in die entsprechenden

Öffnungen stecken (Abb.2).

Abb.3.1 -Ausgangs-

position

(Stifte hoch)

Abb.3.2 -Endposition

(Stifte tief)

Abb.1

Abb.2

Abb.3

Die Glasscheibe die Führungsschienen

entlang nach unten gleiten lassen (Abb

3.2).

Ebenso die Glasscheibe ohne

Markenaufschrift an die

Dunstabzugshaube 2anlegen und die

vier Stifte in die vier noch freien

Öffnungen stecken. (Abb.4).

(2) Für eine exakte Ausrichtung sollte

man die Position des Metallrahmens

im rückseitigen Abschnitt überprüfen.

(Abb.4.1).

Die Glasscheibe die

Führungsschienen der Stifte

entlang hinuntergleiten lassen

(Abb.5 und Abb.3.2)

Abb.4

Abb.5

Abb.4.1 Ansicht

von hinten.

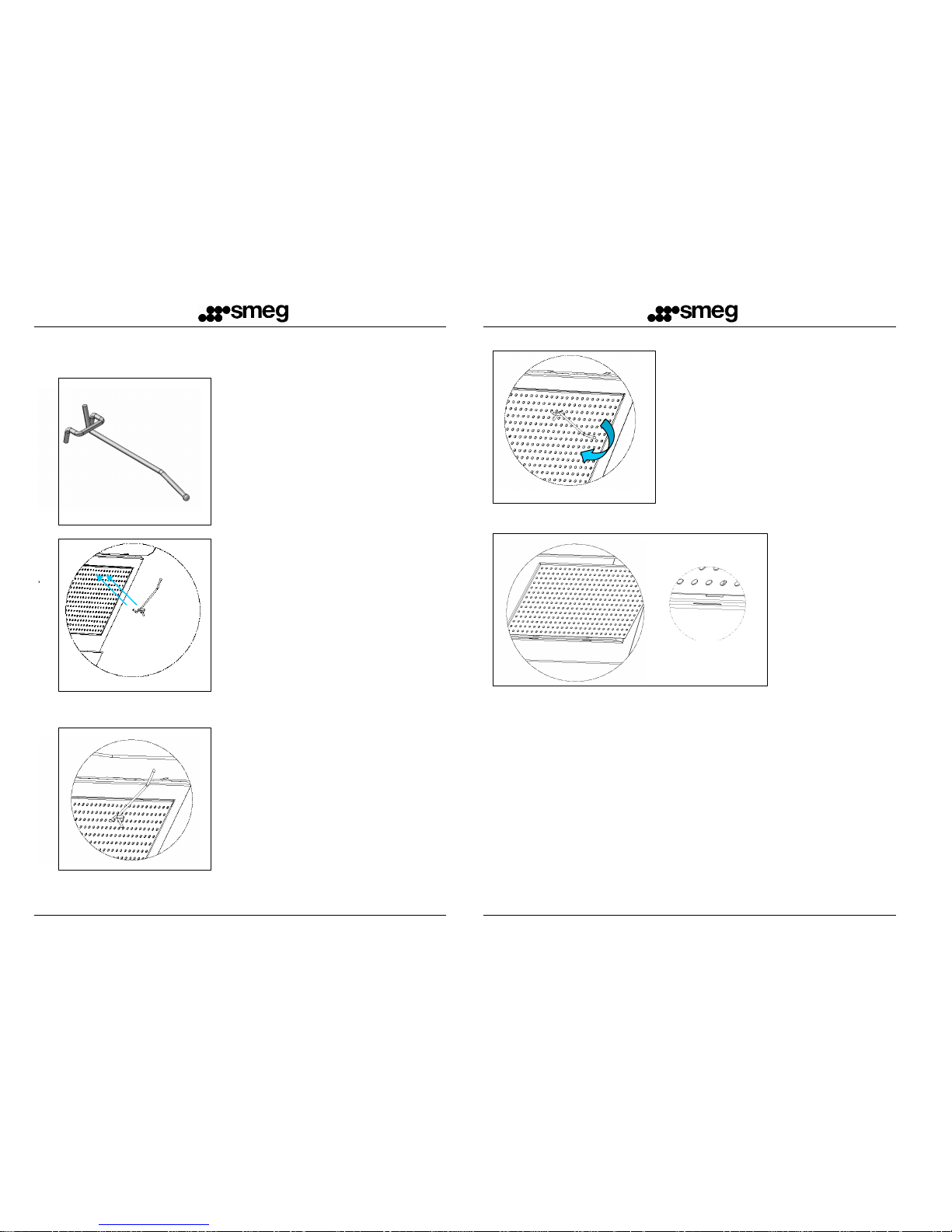

Herausnehmen der Filtermatten

DE

03

MAN BEACHTE.: Um die beiden unteren Filter herauszunehmen, ist es notwendig die

Glasscheiben wie in der Abb. 2 beschrieben, zu entfernen.

DE

04

Abb.5

Zur Entnahme der

Filtermatten muß der

beiliegende Schlüssel (Abb.

5) verwendet werden.

Den Schüssel so in den oberen Teil

des Filters stecken, daß die Gabeln des

Schlüssels in die Öffnungen des Filters

einhaken . (Abb.7).

Abb.6

Abb.7

Den Schlüssel wie in der Abb. 6

angeführt ausrichten.

Abb.8

Abb.9

Die Filter

herausziehen,

indem man nach

oben zieht. (Abb.

9).

Den Schlüssel nach unten

drehen und gleichzeitig

ziehen (Abb.8).

Wiedereinsetzen der Filtermatten

DE

05

Regulierung Position der Glassscheiben

DE

06

Abb.10

Die Filter der Dunstabzugshaube

nähern.

Die Füßchen der Filter in die laut

Abb. 10 dafür vorgesehenen

Öffnungen stecken. .

Die Filtermatten drehen, bis sie an

der Dunstabzugshaube anliegen.

(Abb.11 und Abb.12).

Abb.11

Abb.12

Die Regulierung für die Position der Glasscheiben darf erst nach Montage

der Dunstabzugshaube erfolgen..

Durch Lockern oder Anziehen der Einstellungsschrauben reguliert man die

Position der Glasscheiben.

Die Einstellung muß sowohl auf der rechten Seite, als auch auf der linken

erfolgen.

Für die Einstellung sollte ein Schraubenschlüssel der Größe 3 verwendet

werden. (Abb.13).

Abb.13

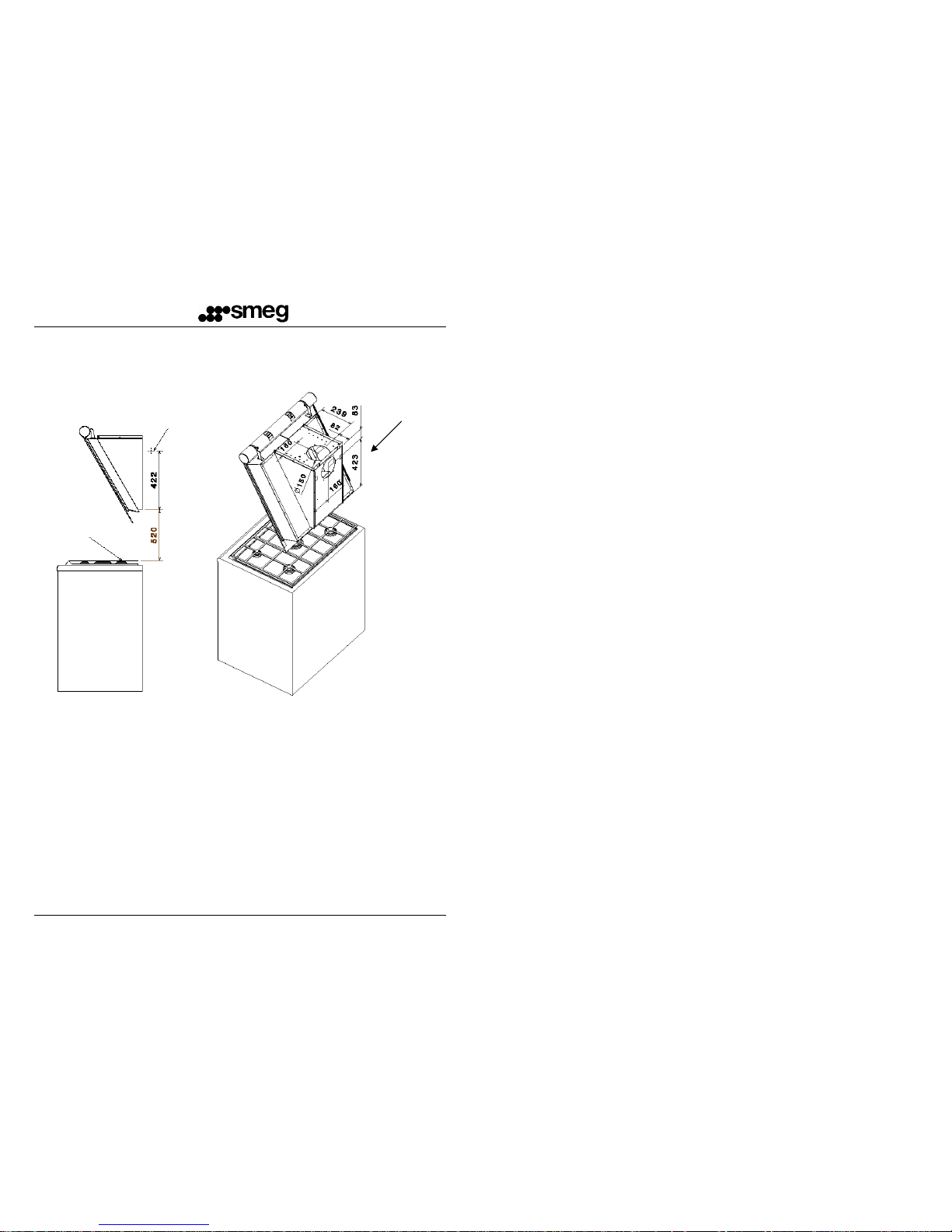

Installierungsanweisungen

DE

07

a) Die Dunstabzugshaube sollte mittig über den Herd sein;

b) Die in Abb.14 und Abb.15 angegebene Abstände müssen

eingehalten werden.

Abb.14 Abb.15

Höhe der Löcher für den

hinteren Spannbügel.

Referenzmaß für

die Mitte des

Wandabzugs.

Herdebene
