SilverStone SUGO series Manual de usuario

SST-SG01-F

Model No.

Material

Color

Motherboard

Drive Bay

Cooling System

Expansion Slot

Front I/O Port

Power Supply

Expansion Card

SST-SG01B-F

Aluminum front panel, SECC body

Black / Silver

Micro ATX

External

Internal

Rear

Sides

Top

Optional standard PS2 (ATX)

Full size long cards capable (12")*

USB2.0 port x 4

1394 Firewire x 1

Audio x 1

MIC x 1

1 x 80mm exhaust fan 2050rpm

Optional cross-flow fan

1 x 80mm intake fan 2050rpm Option 80mm or

70mm in thick of 25mm, 15mm or 10mm

1 x 80mm fan slot

Standard SST-SG01S-F

5.25" x 2

3.5" x 2

Top cover

8025 FAN

8025 FAN (optional)

Expansion Slot x 4

3.5 HDD x 2

5.25 bay x 2

HDD Tray x 2 Power Button

Reset Button

IEEE 1394

USB2.0 x 2

MIC AUDIO x 1

Special Features:

Steel structure for silent builds

Cleanly styled aluminum front panel

Enhanced cooling layout for high performance

Dual 5.25” and 3.5” drive bays

Micro ATX motherboard &ATX PSU compatible

Extended-length expansion cards support

MOTHERBOARD STAND

SCREW A

SCREW B

SCREW C

SECURE MOTHERBOARD WIRE MOUNT

WIRE MOUNT

FAN CONNECTING

CABLE – 3 PIN

TIE CABLES

CONNECT 3 PIN FANS

INSTALLATION GUIDE

SECURE 5.25” DEVICE AND

MOTHERBOARD

SECURE HARD DRIVE

SECURE POWER SUPPLY

Included package

簡体中文

繁體中文

请依图示以螺丝起子卸下机箱上盖螺丝，

再将上盖向后拉以取出机箱

簡体中文

请依图示卸下锁固扩充卡槽档片螺丝，

并将其自SG01-F机箱中取出

簡体中文

请依图示将风扇架上的螺丝卸下，

并将风扇架自SG01-F机箱中取出

簡体中文

请依主板需求锁固主板螺柱

繁體中文

簡体中文

请依图标将主板安装至SG01-F机箱

簡体中文

请以内附螺丝(螺丝A)锁固您的主板

繁體中文

Remove the screws on 5.25” bay

cover and then remove it outward

from chassi

Remove the screws on 5.25” bay cover

and then remove it outward from chassi

Entfernen Sie die Schrauben an den

Blenden der 5.25’’ Einschübe und

entfernen Sie die Blenden

Retirez les vis des caches de baie

5.25” et ensuite retirez-les du boîtier

Presione el área como lo demostrado

para soltar la cubierta de la bahía del

dispositivo 5.25 "

Premere il punto indicato per sganciare

le mascherine del dispositivo da 5.25”

請依圖示卸下5.25吋裝置槽檔板螺絲，

並將其自SG01-F機箱中取出

5.25”ベイカバーのネジを外し、

ケースからカバーを取り外します

5.25” 베이 커버에서 나사를 제거 한후,

케이스 바깥으로 베이 커버를 제거합니다

簡体中文

繁體中文

请依图示自机箱上方安装您的电源供应器，

并已内附的螺丝(螺丝B)锁固

簡体中文

请依图标卸下5.25吋装置槽檔板螺丝，

并将其自SG01-F机箱中取出

簡体中文

繁體中文

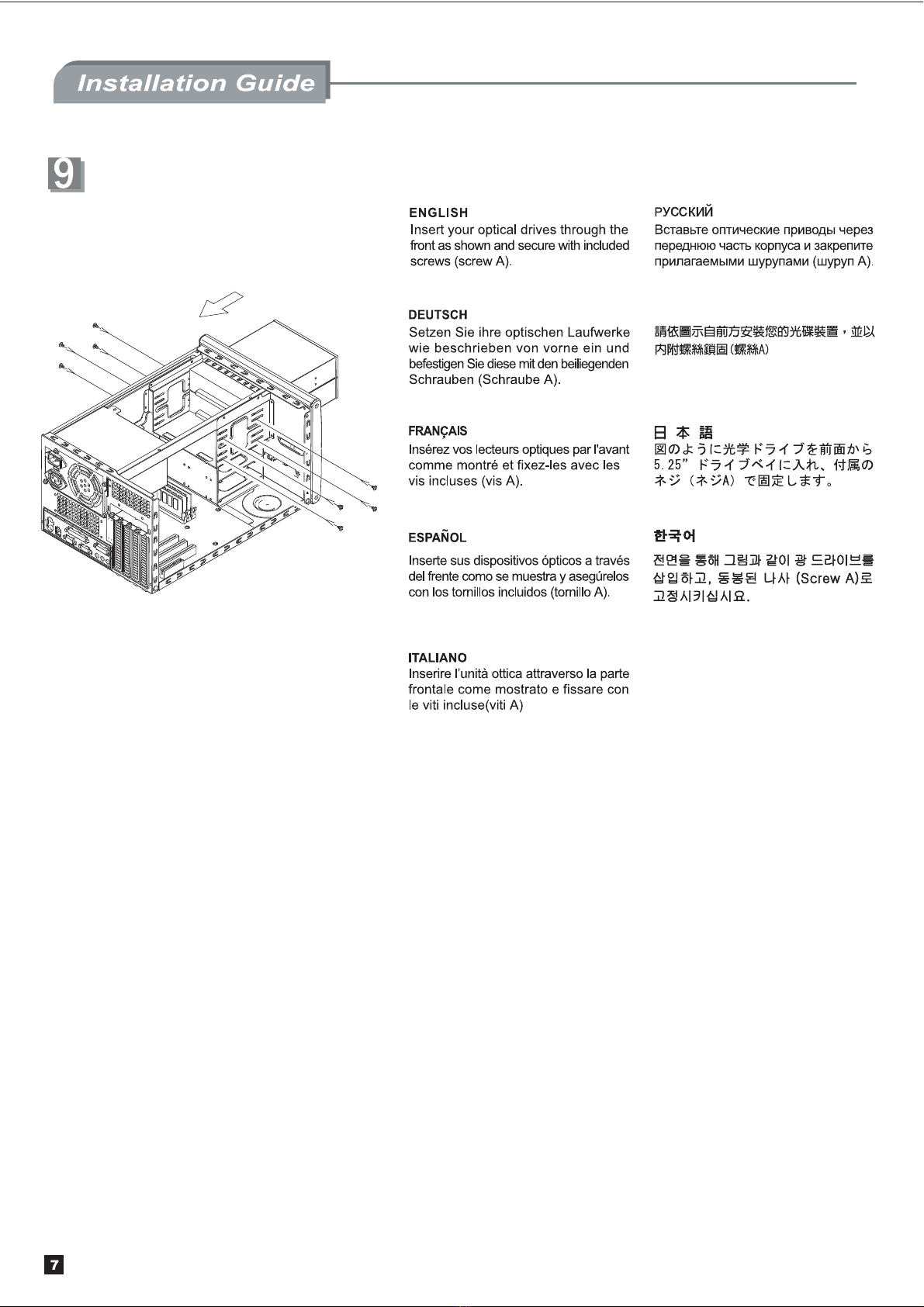

请依图示自SG01-F正面安装您的光盘装置，

并以内附螺丝(螺丝A)锁固

簡体中文

繁體中文

请依图标将硬盘托盘上的螺丝卸下，

并将其自SG01-F机箱中取出

簡体中文

繁體中文

请依图标将您的硬盘装入托盘，并以内附

螺丝(螺丝B)锁固后，将您的硬盘连同托盘

装回SG01-F机箱，并以步骤10卸下的螺丝

锁固。

请注意，将硬盘安装至拖盘时，方向必须

与硬盘线材插槽的方向一致
