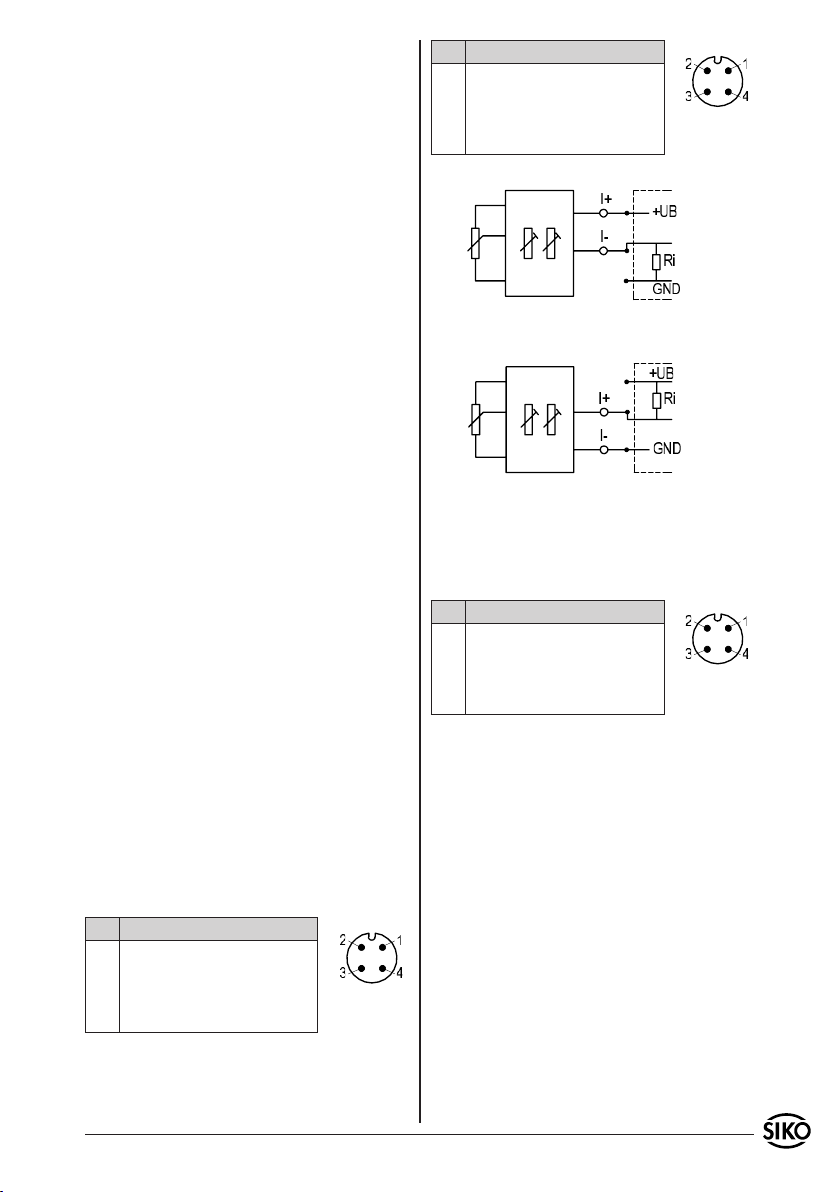

4 SG30 Datum 24.06.2010 Art.Nr. 84261 Änd. Stand 209/10
Abb. 12: Abgleich
Strom
Messweg
20mA
4mA (Po)
(Pe)
0
10-Wendel-
Potentiometer
Trimmpotentio-
meter Pe
Trimmpotentio-
meter Po
Abb. 11: Einstellen der Trimmpotentiometer
Abb. 10: Öffnen
Der Messwandler ist bei Auslieferung auf Stan-
dardwerte, 4mA für die Anfangsstellung (Po),
entspricht Auszugslänge 0mm (vollständig einge-
zogen), und 20mA für die Endstellung (Pe), ent-
spricht Auszugslänge max. mm (vollständig aus-
gezogen), des Potentiometers abgeglichen. Durch
zwei Trimmpotentiometer Po und Pe (siehe
Abb. 11) können diese Werte an die tatsäch-
lichen Anfangs- und Endstellungen der Anwen-
dung angepaßt werden.
Einstellen des Messwandlers
Nach dem Lösen der Befestigungsschrauben (1)
mit den Dichtscheiben (2) und Öffnen des Ge-
häusedeckels (3) sind die Trimmpotentiometer
zugänglich.
Abgleich
Masch. auf Anfangsstellung fahren
Potentiometer (Po) drehen, bis Anfangswert
(4mA) gemessen wird.
Masch. auf Endstellung fahren
Potentiometer (Pe) drehen, bis Endwert (20mA)
gemessen wird.
Die Schritte 1 bis 4 sind solange zu wiederholen,
bis die Werte austariert sind (iterativer Abgleich).
1.
2.
3.
4.
5.3 Abgleich des R/U-Wandlers (MWU)
Ist das Gerät mit einem Widerstands-Spannungs-
wandler ausgestattet, wird der Potentiometer-
Widerstand in eine Spannung von 0...10VDC
umgewandelt. Der Anschluss erfolgt über eine
Dreileitertechnik.
Der Messwandler ist bei Auslieferung auf den An-
fangswert 0V Ausgangsspannung (Po), bei 0mm
Auszugslänge, und den Endwert 10V Ausgangs-
spannung (Pe), bei max. Auszugslänge des Ge-
bers, abgeglichen. Der Ausgang des Messwandlers
sollte mit einem Widerstand 2...10KΩ gegen GND
beschaltet werden, damit sich der Anfangswert
0V einstellt. Die Ausgangslast sollte jedoch so di-
mensioniert sein, dass in der Endstellung (10V)
ein Ausgangsstrom von 10mA nicht überschritten
wird. Mit dem Trimmpotentiometer Pe (siehe
Abb. 13) kann der Endwert an die tatsächliche
Endstellung der Anwendung angepaßt werden.
Einstellen des Messwandlers
Nach dem Lösen der Befestigungsschrauben (1)
mit den Dichtscheiben (2) und Öffnen des Ge-
häusedeckels (3) ist das Trimmpotentiometer Pe
zugänglich. Es läßt sich eine Ausgangsspannung
von 10V bei einer Auszugsstellung von 60...100%
der insgesamt möglichen Auszugslänge des Gebers
einstellen.
Mit Trimmpotentiometer Po kann ein Strom von
4mA bei Potentiometerwerten von 0 bis 15% des
Gesamtwertes eingestellt werden.
Mit Trimmpotentiometer Pe kann ein Strom von
20 mA bei Potentiometerwerten von 90 bis 100%
des Gesamtwertes eingestellt werden.
Der kleinste nutzbare Bereich des Potentiome-
ters, in dem 4...20mA abgegeben werden, beträgt
demnach 15% bis 90% des Potentiometer-Wider-
standsbereichs.
•
•
