Siemens K42 Manual de usuario

Code lock K42

Technical Manual

Fire Safety & Security Products

Siemens Building Technologies

Liefermöglichkeiten und technische Änderungen vorbehalten.

Data and design subject to change without notice.

Supply subject to availability.

Bewator AB

Bewator AB, a Siemens Company

Wir behalten uns alle Rechte an diesem Dokument und an dem in

ihm dargestellten Gegenstand vor. Der Empfänger erkennt diese

Rechte an und wird dieses Dokument nicht ohne unsere

vorgängige schriftliche Ermächtigung ganz oder teilweise Dritten

zugänglich machen oder außerhalb des Zweckes verwenden, zu

dem es ihm übergeben worden ist.

Nous nous réservons tous les droits sur ce document et le sujet

traité dans ce dernier. En acceptant le document, l'utilisateur

reconnaît ces droits et accepte de ne pas publier le document ni

de divulguer le sujet dont il traite en tout ou partie, de ne pas le

remettre à une tierce partie quelle qu'elle soit sans notre accord

préalable écrit et de ne pas l'utiliser à d'autres fins que celles pour

lesquelles il lui a été fourni.

We reserve all rights in this document and in the subject

thereof. By acceptance of the document the recipient

acknowledges these rights and undertakes not to publish the

document nor the subject thereof in full or in part, nor to make

them available to any third party without our prior express

written authorization, nor to use it for any purpose other than for

which it was delivered to him.

K42 3

K42 Installation ...............................................4

Svenska ...........................................................5

English.............................................................7

Dansk ...............................................................9

Français .........................................................11

Suomi.............................................................13

Norsk..............................................................15

Deutsch..........................................................17

4K42

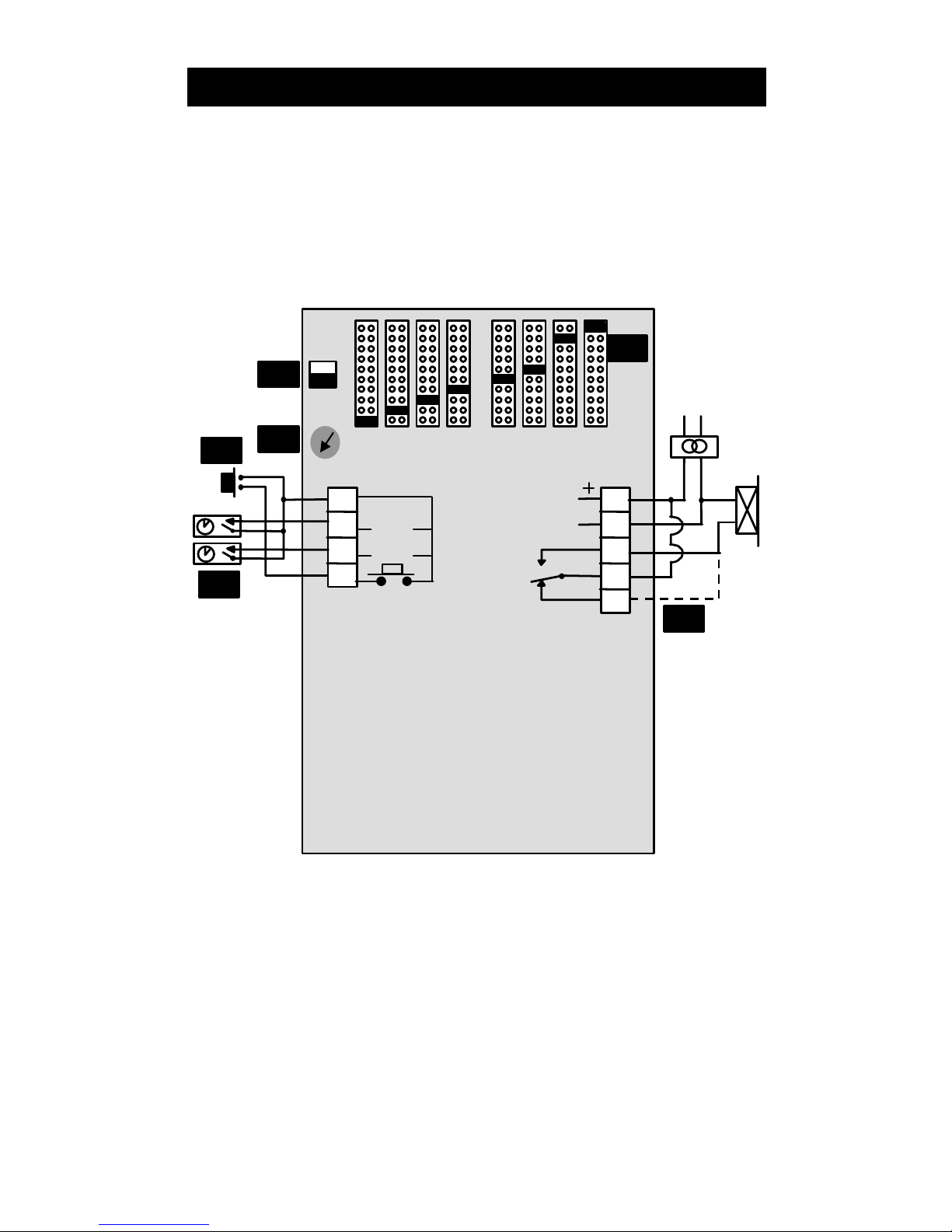

K42 Installation

12-24 V IN

LOCK

A B C D A B C D

CODE 1 CODE 2

OFF

EXIT

1

2

K42 5

Svenska

Inställning av kod

Flytta bygelblocken mitt för de siffror som skall

utgöra Kod 1 respektive Kod 2. OBS! Om bara Kod

1 används – bygla mellan 8 och 9.

Exempel (se figuren på sidan 4):

Kod 1: 0123 Kod 2: 4589

Tidsstyrning av kod

En kod kan kopplas bort vissa tider, t ex från ett

kopplingsur. När plintnr 7 och 9 sluts bortkopplas

kod 1. När plintnr 8 och 9 sluts bortkopplas kod 2.

Fjärröppning

Hit kan kopplingsur anslutas. (låset helt öppet, t.ex.

dagtid) eller en tryckknapp; skruvplint 6 och 9.

4Öppningstid

Inställning av öppningstid sker med ratt steglöst 1 –

30 sekunder. Normaltid ca 7 sekunder.

Bakgrundsbelysning

Sätt bygelblocket på ON för att slå på

bakgrundsbelysningen.

6 K42

Inkoppling av relä

Gäller ellås med omvänd funktion.

Tekniska data

Strömförsörjning: 12-24 V AC/DC.

Strömförbrukning: 8 mA i vila.

Reläutgång: Potentialfritt växlande relä,

max. 1A, 28V DC.

Temperaturområde: -35° till +55°C.

Omgivningskrav: Inom - eller utomhus (IP54

design).

Mått: 140 x 80 x 40 mm (hxbxd).

Rekommenderad monteringshöjd 1 200 – 1 400 mm.

Vid infällning komplettera med infällnadslåda BB3.

K42 7

English

Setting the codes

Move the jumpers next to the digits that should

make up codes 1 and 2 respectively. NOTE! If only

one code (Code 1) is to be used, link terminal block

nos. 8 and 9 together. Do NOT leave any jumpers

off.

Example (see figure on page 4):

Code 1: 0123 Code 2: 4589

Timing the codes

The codes can be disabled for certain periods, e.g.

from a time clock. When terminal block nos. 7 and 9

are linked, code 1 is disabled. When terminal block

nos. 8 and 9 are linked, code 2 is disabled.

3Remote opening/Exit Request

Between terminal block nos. 6 and 9, a time clock

(the lock is unlocked, e.g. daytime) or a N/O

pushbutton (exit request) can be connected.

4Lock activating time

Set the lock activating time using the knob, variable

1-30 seconds. Normal time approx. 7 seconds.

Background Lighting

Set the jumper to ON to switch on the background

light for the keyboard.

8K42

Relay terminal blocks

For locks with failsafe (power to lock) function,

connect lock to terminal 5, not 3.

Technical data

Power voltage: 12-24 V AC/DC.

Power consumption: 8 mA quiescent.

Relay output: Voltage free relay, max. 1A,

28V DC

Temperature Range: -35° to +55°C.

Environment: Indoor – or outdoor use

(IP54 design).

Dimension: 140 x 80 x 40 mm (hxwxd).

Recommended mounting height 1 200 – 1 400 mm.

If the code lock is to be flush mounted, the flush

mounting unit BB3 should be used.

K42 9

Dansk

1Programming av kode

Sæt jumperne ud for de tal, som ønskes for kode 1

og kode 2. Hvis kun kode 1 anvendes, så kortslutt

terminal 8 og 9.

Eksempel (se figuren på side 4):

Code 1: 0123 Code 2: 4589

2Tidsindstilling

Koderne kan frakobles på bestemte tidspunkter med

et ur. Når terminal 7 og 9 er kortsluttet frakobles

kode 1. Når terminal 8 og 9 er kortsluttet frakobles

kode 2.

Fjernåpning

Mellem terminal 6 og 9 kan en trykknap monteres

(UDTRYK). Tidsstyring af konstandt åben, kan

desuden aktiveres via externt ur.

Variabel åpningstid

Åpningstiden kan varieres mellem 1 og 30 sekunder.

Normaltid: ca 7 sek.

Baggrundsbelysning

Sæt denne jumper på ON hvis der ønskes lys i

tastaturet.

10 K42

Inkobling af relæ

For slutblik med omvendt funktion.

Tekniske date

Strømforsyning: 12-24 V AC/DC.

Strømforbrug: 8 mA i hviletilstand.

Relækontakt: 1A, 28V DC.

Temperaturområde: -35° - +55°C.

Mål: 140 x 80 x 40 mm

(HxBxD).

Anbefalt monteringshøyde 1200 – 1400 mm.

Ved planforsænkning anvendes dåse BB3.
