Model UA500 User Guide

27B8631 (Rev. 3)

Printed in U.S.A.

UA500 REMOTE MOUNT ANTENNA KIT

The Shure UA500 includes hardware for remote mounting of a 1/2-wave wireless re-

ceiver antenna. Remote mounting allows for a better antenna position and improved RF

performance.

This kit includes a 1/2-wave antenna, a wall-mount bracket, and hardware to mount

the antenna to the bracket. Additional mounting hardware and cables are not included.

Important: Use the UA500 with 1/2-wave antennas only. Do not use 1/4-wave

antennas with this kit.

Installation Guidelines

• Separate multiple antennas by at least one wave length (twice the length of the

antenna).

• Avoid mounting the antenna along metal beams or metal-studded walls.

• Mount the antenna as high as possible and away from metal obstructions.

•

Make sure the transmitter remains in view of the antenna

(Placing the antenna

behind non-metallic curtains or stage flats is permissible).

Wall-Mount Installation (see page 7)

1. Attach the bracket to the mounting surface with appropriate hardware (not supplied).

2. Remove one hex nut from the bulkhead adapter and insert the adapter into the

bracket hole.

3. Secure the adapter to the bracket using the hex nut removed in Step 2.

4. Connect the antenna to the top of the adapter.

5. Attach one end of the cable assembly (not supplied) to the bottom of the adapter.

Attach the other end of the cable assembly to the receiver antenna connector.

Microphone Stand Installation (see page 7)

1. Slide the bracket over the top of the microphone stand. Secure the bracket with a

hex nut or mic stand adapter.

2. Attach the bulkhead adapter, antenna and cable.

Accessories

25” Extension Cable .............................................UA825

50” Extension Cable .............................................UA850

KIT D'ANTENNE À MONTAGE À DISTANCE UA500

L’UA500 Shure comprend le matériel de montage à distance d’une antenne demi-

onde de récepteur sans fil. Le montage à distance permet de mieux positionner l’anten-

ne et d’améliorer les performances HF.

Ce kit renferme une antenne demi-onde, un support de montage mural et le matériel

permettant de fixer l’antenne au support. Les câbles et le matériel de montage supplé-

mentaires ne sont pas compris.

Important : Utiliser l’UA500 avec des antennes demi-onde seulement. Ne pas se

servir d’antennes quart d’onde avec ce kit.

Directives pour l’installation

• S’il y a plusieurs antennes, maintenir une distance équivalant à au moins une

longueur d’onde (deux fois la longueur de l’antenne) entre deux antennes con-

sécutives.

• Éviter de monter l’antenne le long de poutres métalliques ou de murs compor-

tant des poteaux métalliques.

• Monter l'antenne aussi haut que possible et l'éloigner des obstacles métalli-

ques.

•

S’assurer que l’émetteur reste dans la ligne de visée de l’antenne

(Le place-

ment de l’antenne derrière des rideaux non métalliques ou des panneaux de

scène est acceptable).

Installation au mur (voir la page 7)

1. Fixer le support à la surface de montage à l'aide du matériel approprié (non fourni).

2. Retirer un écrou hexagonal de l'adaptateur traversant et insérer ce dernier dans le

trou du support.

3. Fixer l’adaptateur au support à l’aide de l’écrou hexagonal retiré à l’étape 2.

4. Relier l'antenne au haut de l'adaptateur.

5. Brancher une extrémité du câble (non fourni) au bas de l'adaptateur. Brancher

l'autre extrémité du câble au connecteur d'antenne du récepteur.

Installation sur un pied de microphone (voir la page 7)

1. Faire glisser le support par-dessus le pied de microphone. Fixer le support avec un

écrou hexagonal ou l'adaptateur du pied de microphone.

2. Fixer l'adaptateur traversant, l'antenne et le câble.

Accessoires

Câble de rallonge de 25 po.................................. UA825

Câble de rallonge de 50 po.................................. UA850

ANTENNEN-FERNMONTAGESATZ UA500

Der Shure UA500 umfasst die zur abgesetzten Montage einer Halbwellen-Drahtlos-

empfängerantenne erforderlichen Befestigungsteile. Die abgesetzte Montage ermög-

licht eine bessere Anordnung der Antenne und eine verbesserte HF-Leistung.

Dieser Satz umfasst eine Halbwellenantenne, eine Wand-Montagehalterung und die

zur Befestigung der Antenne an der Halterung erforderlichen Befestigungsteile. Zusätz-

liche Befestigungsteile und Kabel sind nicht enthalten.

Wichtig: Den UA500 nur mit Halbwellenantennen verwenden. Keine flexible

Peitschenantenne (1/4 Wellenlänge) mit diesem Satz verwenden.

Installationsrichtlinien

• Mehrere Antennen um mindestens eine Wellenlänge von einander entfernt

montieren (das Doppelte der Antennenlänge).

• Die Antenne nicht entlang von Metallträgern oder mit Metallbolzen versehenen

Wänden montieren.

• Die Antenne möglichst hoch und entfernt von metallenen Hindernissen auf-

stellen.

•

Sicherstellen, dass der Sender in Sichtweite der Antenne bleibt

(Das Aufstel-

len der Antenne hinter nichtmetallischen Vorhängen oder Bühnenbildern ist

zulässig.)

Wandmontage (siehe seite 7)

1. Die Halterung mit geeigneten Befestigungsteilen (nicht mitgeliefert) an der Befesti-

gungsfläche anbringen.

2. Eine Sechskantmutter vom Trennwandadapter entfernen und den Adapter in das

Loch in der Halterung einsetzen.

3. Den Adapter mit der in Schritt 2 entfernten Sechskantmutter an der Halterung

befestigen.

4. Die Antenne oben am Adapter anschließen.

5. Ein Ende des Kabels (nicht mitgeliefert) unten am Adapter anschließen. Das

andere Ende des Kabels an den Steckverbinder der Empfängerantenne anschlie-

ßen.

Mikrofonstativmontage (siehe seite 7)

1. Die Halterung von oben über das Mikrofonstativ schieben. Die Halterung mit einer

Sechskantmutter oder einem Mikrofonstativ-Adapter befestigen.

2. Den Trennwandadapter, die Antenne und das Kabel anbringen.

Zubehör

63,5 cm langes Verlängerungskabel.................... UA825

1,27 m langes Verlängerungskabel..................... UA850

JUEGO DE MONTAJE REMOTO DE ANTENAS UA500

El juego UA500 de Shure incluye la tornillería para el montaje remoto de una antena

de 1/2 onda para receptor inalámbrico. El montaje remoto permite una mejor posición

de la antena y un rendimiento mejorado de la radiofrecuencia.

Este juego incluye una antena de 1/2 onda, una escuadra de montaje de pared y la

tornillería para montar la antena en la escuadra. La tornillería de montaje y cables adi-

cionales no se incluyen.

Importante: Use el juego UA500 con antenas de 1/2 onda solamente. No use las

antenas de 1/4 onda con este juego.

Guía de instalación

• Separe las antenas múltiples por lo menos por una longitud de onda (dos veces

la longitud de la antena).

• Evite montar la antena en vigas metálicas o paredes con espárragos metálicos.

• Monte la antena lo más alto posible y alejada de obstrucciones metálicas.

•

Asegúrese que el transmisor permanezca a la vista de la antena

(La antena

puede colocarse detrás de cortinas o paredes no metálicas en el escenario.)

Instalación de montaje en pared (vea la página 7)

1. Coloque la escuadra en la superficie de montaje con la tornillería apropiada (no

incluida).

2. Saque una tuerca hexagonal del adaptador de tabique e inserte el adaptador en el

agujero de la escuadra.

3. Fije el adaptador en la escuadra usando la tuerca hexagonal retirada en el paso 2.

4. Conecte la antena a la parte superior del adaptador.

5. Conecte un extremo del cable (no suministrado) a la parte inferior del adaptador.

Conecte el otro extremo del cable al conector de la antena del receptor.

Instalación en pedestal para micrófono (vea la página 7)

1. Deslice la escuadra sobre la parte superior del pedestal para micrófono. Fije la

escuadra con una tuerca hexagonal o adaptador de pedestal de micrófono.

2. Fije el adaptador de tabique, la antena y el cable.

Accesorios

Cable de extensión de 25 pulg............................. UA825

Cable de extensión de 50 pulg............................. UA850

KIT DI ANTENNA PER MONTAGGIO A DISTANZA UA500

Il kit Shure UA500 comprende parti meccaniche per il montaggio a distanza di un'an-

tenna del ricevitore senza fili a mezz'onda. Il montaggio a distanza consente di ottimiz-

zare il posizionamento dell'antenna e di migliorare le prestazioni a radiofrequenza.

Il kit comprende un'antenna a mezz'onda, una staffa per montaggio a parete e le parti

meccaniche necessarie per installare l'antenna sulla staffa. Le parti meccaniche di

montaggio ed i cavi supplementari non sono inclusi.

Importante: il kit UA500 deve essere impiegato esclusivamente per antenne a

mezz'onda. Non usate questo kit per antenne da 1/4 d'onda.

Direttive per l'installazione

• Se sono previste più antenne, montatele ad una distanza pari ad almeno una

lunghezza d'onda (due volte la lunghezza dell'antenna) una dall’altra.

• Non montate le antenne lungo travi metalliche o pareti contenenti montanti me-

tallici.

• Montate l'antenna più in alto possibile e lontano da ostacoli metallici.

•

Verificate che il trasmettitore sia visibile dall'antenna

(È consentito collocare

le antenne dietro tende o fondali non metallici.)

Installazione a parete (vedi pagina 7)

1. Fissate la staffa alla superficie di montaggio usando le apposite parti meccaniche

(non in dotazione).

2. Togliete un dado esagonale dal connettore da pannello e introducete il connettore

nel foro della staffa.

3. Fissate il connettore alla staffa mediante il dado esagonale rimosso al precedente

punto 2.

4. Collegate l'antenna alla parte superiore del connettore.

5. Collegate un'estremità del cavo (non in dotazione) alla parte inferiore del connet-

tore e l'altra estremità al connettore di antenna del ricevitore.

Installazione del sostegno del microfono (vedi pagina 7)

1. Fate scorrere la staffa sopra la parte superiore del sostegno. Fissate la staffa con

un dado esagonale o un adattatore per sostegno da microfono.

2. Collegate il connettore da pannello, l'antenna ed il cavo.

Accessori

Cavo di prolunga da 25”....................................... UA825

Cavo di prolunga da 50”....................................... UA850

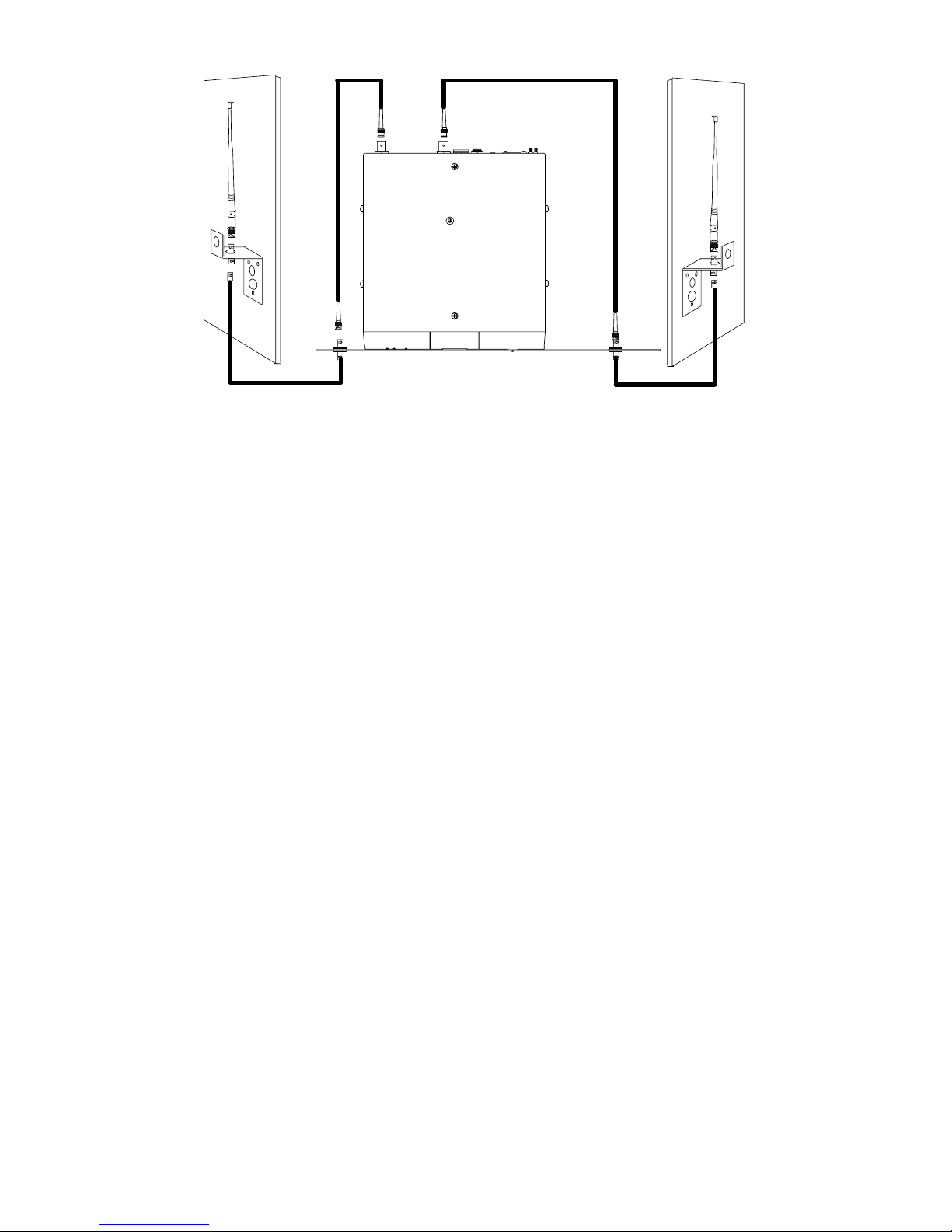

WALL MOUNTING REMOTE ANTENNAS

MONTAGE MURAL D'ANTENNES À DISTANCE

ENTFERNTE WANDMONTAGE VON ANTENNEN

INSTALACION DE ANTENAS EN PARED

ANTENNE MONTATE A DISTANZA SU PARETI

FIGURE 1

ABBILDUNG 1

FIGURA 1

MOUNTING A REMOTE ANTENNA ON A MIC STAND

MONTAGE D'ANTENNE À DISTANCE SUR SUPPORT DE MICROPHONE

ENTFERNTE MONTAGE DER ANTENNE AUF EINEM MIKROFONSTATIV

MONTAJE DE ANTENA EN PEDESTAL DE MICROFONO

MONTAGGIO A DISTANZA DELL'ANTENNA SU UN SOSTEGNO DA MICROFONO

FIGURE 2

ABBILDUNG 2

FIGURA 2

MIC STAND ADAPTER

(SECURES BRACKET TO MIC STAND)

ADAPTATEUR DE SUPPORT DE MICROPHONE

(FIXE LE BLOC AU SUPPORT)

MIKROFONSTATIV-ADAPTER (BEFESTIGT HAL-

TERUNG AM MIKROFONSTATIV)

ADAPTADOR PARA PEDESTAL DE MICROFONO

(FIJA LA ESCUADRA AL PEDESTAL)

ADATTATORE PER SOSTEGNO DA MICROFONO

(PER FISSARE LA STAFFA AL SOSTEGNO)

BRACKET

BLOC

HALTERUNG

ESCUADRA

STAFFA

MICROPHONE STAND

SUPPORT DE MICROPHONE

MIKROFONSTATIV

PEDESTAL DE MICROFONO

SOSTEGNO DA MICROFONO

HALF-WAVE ANTENNA

ANTENNE DEMI-ONDE

HALBWELLENANTENNE

ANTENA DE MEDIA ONDA

ANTENNA A MEZZ'ONDA

BULKHEAD ADAPTER

ADAPTATEUR TRAVERSANT

TRENNWANDADAPTER

ADAPTADOR DE TABIQUE

CONNETTORE DA PANNELLO

CABLE

CÂBLE

KABEL

CAVA

UC4 RECEIVER

RÉCEPTEUR UC4

EMPFÄNGER UC4

RECEPTOR UC4

RICEVITORE UC4

ALTERNATE MIC STAND LOCATION

AUTRE EMPLACEMENT DU SUPPORT DE MICROPHONE

ALTERNATIVER AUFSTELLORT DES MIKROFONSTATIVS

UBICACION ALTERNATIVA PARA PEDESTAL DE MICROFONOS

POSIZIONE ALTERNATIVA DEL SOSTEGNO DA MICROFONO

SHURE Incorporated Web Address: http://www.shure.com

5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A.

In U.S.A., Phone: 1-847-600-2000 Fax: 1-847-600-1212

In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414

In Asia, Phone: 1-852-2893-4290 Fax: 1-852-2893-4055

International Fax: 1-847-600-6446

Tabla de contenidos

Idiomas:

Otros manuales de Antena de Shure

Shure

Shure AXIENT AXT630 Manual de usuario

Shure

Shure PA760 Manual de usuario

Shure

Shure UA845 Manual de usuario

Shure

Shure UA845 Manual de usuario

Shure

Shure PA805 Series Manual de usuario

Shure

Shure UA844 Manual de usuario

Shure

Shure UA860SWB Manual de usuario

Shure

Shure AXIENT AXT630 Manual de usuario

Shure

Shure ua874V Manual de usuario

Shure

Shure PA805DB-RSMA Manual técnico

Shure

Shure UA864 Manual de usuario

Shure

Shure WA380 Manual de usuario

Shure

Shure PA805Z2-RSMA Manual de usuario

Shure

Shure PA821A Manual de usuario

Shure

Shure PA411 Manual de usuario

Shure

Shure UA864 Manual de usuario

Shure

Shure UA874 Manual de usuario

Shure

Shure PSM PA821SWB Manual de usuario

Shure

Shure PA411 Manual de usuario

Shure

Shure UA845 Manual de usuario

Shure

Shure UA860WB Manual de usuario

Shure

Shure WA503 Manual de usuario

Shure

Shure UA845 Manual de usuario

Shure

Shure UA860V Manual de usuario

Manuales populares de Antena de otras marcas

Alfa Network

Alfa Network APA-L01 Manual de usuario

Naval

Naval PR-422CA Manual de usuario

Feig Electronic

Feig Electronic ID ISC.ANTH200/200 Series Manual de usuario

TERK Technologies

TERK Technologies TV44 Manual de usuario

Directive Systems & Engineering

Directive Systems & Engineering DSE2324LYRMK Manual de usuario

HP J8999A Manual de usuario

MobilSat

MobilSat MSP-S Manual de usuario

Steren

Steren ANT-UHF 13 Manual de usuario

Novatel

Novatel 600-G Manual de operación

Radio Shack

Radio Shack Amplified VHF/UHF/FM Indoor Antenna Manual de usuario

TRENDnet

TRENDnet TEW-AO12O Manual de usuario

Radio Shack

Radio Shack 15-1837 Manual de usuario

CommScope

CommScope CMAX-OMFX-43M-I53 Manual de usuario

Ramsey Electronics

Ramsey Electronics DAP25 Manual de usuario

COBHAM

COBHAM SAILOR 800 VSAT Manual de uso y cuidado

Trango Systems

Trango Systems AD900-9 Manual de usuario

Steren

Steren ANT-100 Manual de usuario

Proxim

Proxim 5054-PA-23 Manual de usuario
