TempTale®Ultra

Temperature Monitor

Instructions for Use

International Edition: English, Spanish, Portuguese, French, German,

Italian, Russian, Chinese, Japanese

T83000472 Rev. B • 18 Sep 2018

Instructions for Use

Language Page

English.........................................................................................................3

Spanish (Español)........................................................................................4

Portuguese (Português)...............................................................................5

French (Français).........................................................................................6

German (Deutsche)......................................................................................7

Italian (Italiano).............................................................................................8

Russian (русский) .......................................................................................9

Chinese (汉语)...........................................................................................10

Japanese (日本語).....................................................................................11

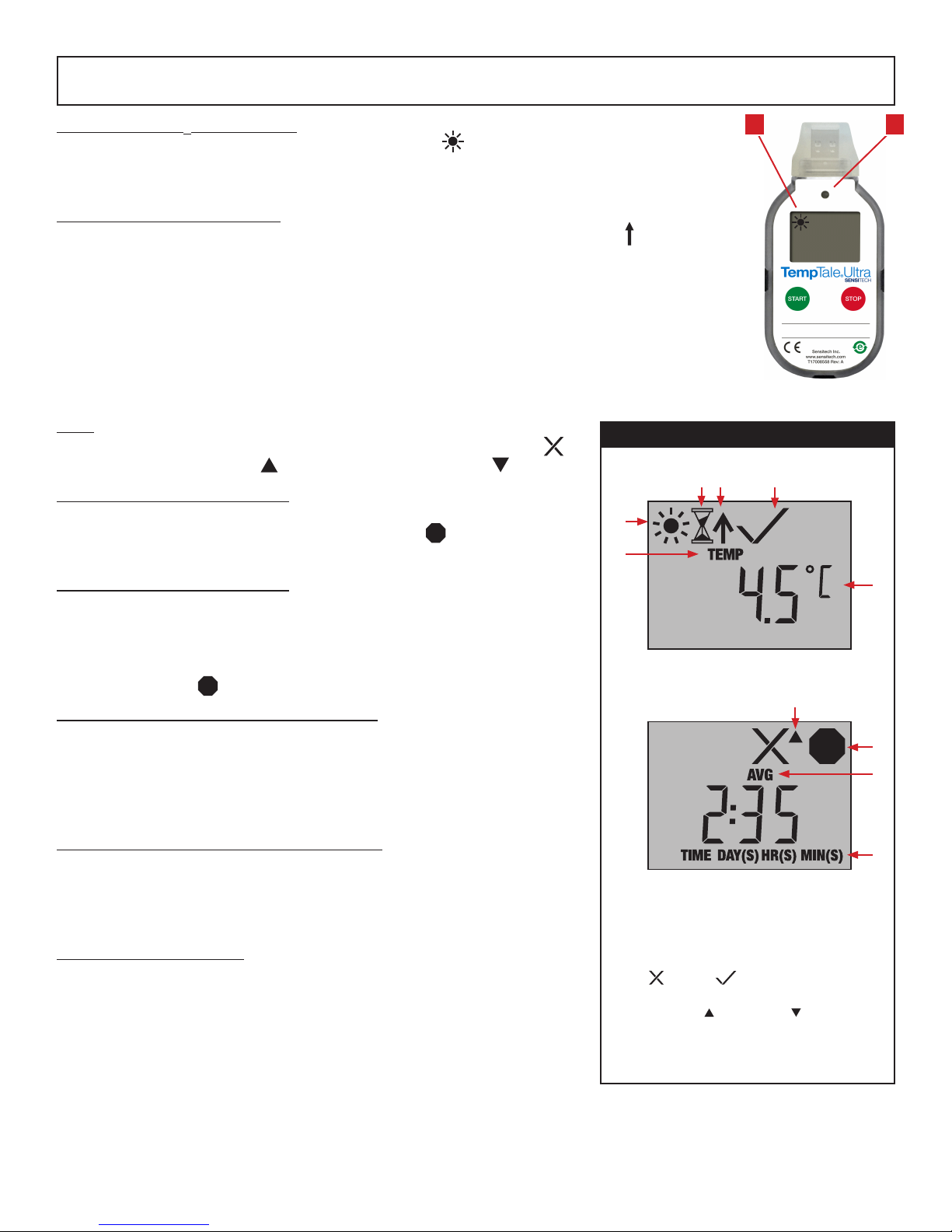

The TempTale®Ultra temperature monitor can be programmed with custom start-up delays,

measurement intervals, and time-temperature alarm settings.

Starting a TempTale®Ultra Monitor

• Press and hold the Start button (1 – 3 seconds) until the Sunshine icon appears in the upper left corner of the

LCD screen (1). The LED (2) will blink GREEN (if LED startup option was programmed) to indicate that the monitor has

started.

• The TempTale Ultra will begin to record data after the programmed start-up delay period has passed.

Marking an Important Event (Date Stamp)

• To mark an event while the monitor is recording, press and release the Start button. An Arrow icon will appear briey

in the top of the LCD screen and trip summary data will appear.

• Press and release the Start button to cycle through the trip summary data. Data appears in the following order:

1. Average temperature

2. Min. recorded temperature

3. Max. recorded temperature

4. Total time above high limit

5. Total time below low limit

6. Current temperature reading (This is a programmable option.)

Alarming

When the TempTale Ultra monitor is exposed to temperatures outside the programmed alarm

limits, an will appear at the top of the screen. The icon will display if the high alarm

was triggered, the icon will display if the low alarm was triggered.

Stopping a TempTale Ultra Monitor

There are two ways to stop a TempTale Ultra monitor:

• Press and hold the Stop button (1 – 3 seconds) until the Stop icon appears in the

upper right corner of the screen.

• Plug the monitor into a USB port on a computer or printer.

Receiving a TempTale Ultra Monitor

• Recover the TempTale Ultra monitor, then press and hold the RED Stop button (1 – 3

seconds) to manually stop the unit.

NOTE: If the monitor is not stopped manually, the TempTale Ultra monitor will continue to

record data until it is plugged into a USB port on the computer or until the programmed

trip length is reached.

• Verify the “Stop” icon is visible on the display.

Retrieving TempTale Ultra Monitor Data Files

• Plug the monitor into a USB port on the computer. The LED will blink RED while the

Adobe®PDF report and TTV data le are being created. When the RED LED stops blinking

and displays solid GREEN, the le generation process is complete. The les are now ac-

cessible on a removable drive (Windows®7, 8.1, and 10).

NOTE:Do not disconnect the monitor from the USB port while the RED LED is blinking.

Managing and Viewing TempTale Ultra Monitor Files

• If the computer has Adobe PDF compatible reader software installed, double-click the

PDF le icon to open and view the PDF le.

• If the computer has Sensitech’s TempTale Manager®Desktop Software installed (8.0 or

higher), double-click the TTV le icon to open and view monitor conguration information,

summary statistics, and time-temperature data graph.

• Both the PDF and TTV les can be copied, saved, or emailed as an attachment.

Direct USB Printing of PDF Reports

• To place the monitor in Direct Print mode, press and hold the Start and Stop buttons

simultaneously until the RED LED starts blinking. The monitor is now in Direct Print mode.

NOTE: Direct Print times out after approximately 10 seconds. If time out occurs before the

monitor is connected to a USB port, repeat the previous step.

• While the LED is blinking, plug the monitor into the USB port located on the exterior of a

USB-enabled printer, and then print the PDF report.

NOTE: Not all USB printers support USB-direct printing of PDF documents. Consult your

printer’s user manual for support.

Displayed Information

Sample running display, no alarm

Sample stopped display, with alarm

3 4 5

1. Temperature display indicator

2. Running

3. Start-up delay

4. Marked point

5. Alarm Status

= alarm(s), = no alarm(s)

6. Current temperature (pre-programmed to

display °C or °F)

7. Alarm triggered HIGH / LOW

8. Stopped recording

9. Avg/Min/Max temperatures recorded

10. Total time above/below alarm limits

1 2

Puesta en marcha del monitor de temperatura TempTale®Ultra

• Presione el botón Inicio y manténgalo presionado durante 1 a 3 segundos, hasta que el ícono con forma de Sol aparezca

en la esquina superior izquierda de la pantalla LCD (1). Se producirá un parpadeo en el indicador LED (2) de color VERDE (si se

programó la opción de inicio LED) para indicar que se prendió el monitor.

• TempTale Ultra comenzará a registrar la información luego de que haya concluido el período programado de inicio diferido.

Señalización de un evento importante (marca de fecha)

• Para marcar un evento mientras el dispositivo está realizando el registro, presione y suelte el botón Inicio. Se mostrará breve-

mente un ícono de Flecha en la parte superior de la pantalla LCD y aparecerá el resumen de la información del recorrido.

• Presione y suelte el botón Inicio para cambiar entre las opciones del resumen de la información del recorrido. La información

aparece en el siguiente orden:

1. Temperatura promedio

2. Temperatura mín. registrada

3. Temperatura máx. registrada

4. Tiempo total por encima del límite máx.

5. Tiempo total por debajo del límite mín.

6. Lectura de la temperatura actual (esta opción puede programarse.)

Alarma

Cuando el monitor de temperatura TempTale Ultra se expone a temperaturas que están fuera de

los límites de alarma programados, una aparecerá en la parte superior de la pantalla. El ícono

aparecerá si la alarma máx. se ha activado; el ícono aparecerá si la alarma mín. se ha activado.

Detención del monitor de temperatura TempTale Ultra

Existen dos formas de detener el monitor de temperatura TempTale Ultra:

• Presione el botón Detener y manténgalo presionado durante 1 a 3 segundos, hasta que el ícono

de Detener aparezca en la esquina superior derecha de la pantalla.

• Enchufe el monitor en el puerto USB de una computadora o impresora.

Recepción de un monitor de temperatura TempTale Ultra

• Al recuperar el monitor TempTale Ultra, presione el botón ROJO de Detener y manténgalo pre-

sionado durante 1 a 3 segundos para detener manualmente la unidad.

NOTA: Si el dispositivo no se detuvo manualmente, el monitor TempTale Ultra continuará reg-

istrando información hasta que se enchufe en un puerto USB en la computadora o hasta que

alcance la duración de recorrido programada.

• Verique que el ícono Detener pueda visualizarse en la pantalla.

Recuperación de los datos del monitor de temperatura TempTale Ultra

• Enchufe el monitor a un puerto USB en la computadora. Se producirá un parpadeo de color

ROJO en el indicador LED mientras se generan el informe en formato PDF de Adobe®y el

archivo de datos TTV. cuando el indicador LED ROJO deja de parpadear y cambia a un VERDE

constante, se ha completado el proceso de generación de archivos. Ahora se puede acceder a

los archivos en una unidad extraíble. (Windows®7, 8.1, y 10).

NOTA: No desconecte el medidor del puerto USB mientras el indicador LED ROJO esté par-

padeando.

Gestión y visualización de los archivos del monitor de temperatura

TempTale Ultra

• Si la computadora tiene instalado un software de lectura de PDF compatible con el formato de

Adobe, haga doble clic en el ícono del archivo PDF para abrir y visualizar el archivo PDF.

• Si la computadora tiene instalado el software de escritorio TempTale Manager®de Sensitech (8.0

o superior), haga doble clic en el archivo TTV para abrir y visualizar la información de congu-

ración del monitor, el resumen de estadísticas y el gráco de información de tiempo y tempera-

tura.

• Los archivos PDF y TTV pueden copiarse, guardarse y enviarse por correo electrónico como

adjuntos.

Direct USB Printing of PDF Reports

• Para activar el modo de impresión directa en el monitor, presione y mantenga apretados los

botones Inicio y Detener simultáneamente hasta que el indicador LED ROJO comience a parpadear.

El modo de impresión directa ahora se encuentra activado.

NOTA: El modo de impresión directa se desactiva luego de 10 segundos aproximadamente. Si esto ocurre antes de que conecte el dispositivo a un puerto

USB, repita el paso anterior.

• Mientras el indicador LED esté parpadeando, enchufe el monitor al puerto USB ubicado en el exterior de una impresora con conectividad USB y luego im-

prima el informe en PDF.

NOTA: No todas las impresoras con conectividad USB admiten la impresión directa de documentos PDF. Para obtener ayuda, consulte el manual de usuario

de su impresora.

El monitor de temperatura TempTale®Ultra puede programarse de manera personalizada con inicios diferidos,

intervalos de medición y conﬁguraciones de alarma de tiempo y temperatura.

Información en pantalla

Ejemplo: en funcionamiento, sin alarma

Ejemplo: registro detenido, alarma

3 4 5

1. Modo de temperatura

2. En funcionamiento

3. Inicio diferido

4. Evento marcado

5. Estado de alarma

= alarma(s), = sin alarm(s)

6. Lectura de temperatura actual (°C/°F)

7. Alarm activada HIGH (MAX) / LOW (MIN)

8. Registro detenido

9. Modo de temperatura registrada Avg/Min/Max

10. Tiempo total por encima/por debajo de los

límites de alarma

1 2

Todos os monitores de temperatura TempTale®Ultra podem ser programados com atrasos personalizados de

inicialização, intervalos de medição e ajustes de alarme tempo-temperatura.

Como iniciar o monitor TempTale®Ultra

• Pressione o botão Iniciar (1 a 3 segundos) até que o ícone de “Sol” apareça no canto superior esquerdo do display de

LCD (1). A luz de LED (2) vai piscar na cor VERDE (se a opção de arranque de LED estiver programada) para indicar que o

monitor foi inicializado.

• O TempTale Ultra começará então a gravar os dados depois que o período pré-programado de atraso de inicialização tiver

passado.

Marcando um evento importante (“Marco de data”)

• Para marcar um evento enquanto o monitor está gravando, pressione e solte o botão “Iniciar”. Um ícone de seta vai

aparecer rapidamente na parte superior do display de LCD e serão exibidos dados resumidos da viagem.

• Pressione e libere o botão iniciar para vericar pelos dados resumidos da viagem. Os dados aparecem na seguinte ordem:

1. Temperatura média

2. Temperatura mínima registrada

3. Temperatura máxima registrada

4. Tempo total acima do limite alto

5. Tempo total abaixo do limite baixo

6. Leitura da temperatura atual (essa é uma opção programável).

Sinalizando o alarme

Quando o monitor TempTale Ultra for exposto a temperaturas fora dos limites de alarme programa-

dos, vai aparecer um na parte superior da tela. O ícone vai ser exibido se o alarme alto foi

acionado e o ícone vai ser exibido se o alarme baixo foi acionado.

Como parar o monitor TempTale Ultra

Há duas maneiras de parar um monitor TempTale Ultra:

• Pressione e segure o botão Parar (1 a 3 segundos) até que o ícone de Parar apareça no

canto superior direito da tela.

• Conecte o monitor em uma porta USB do computador ou da impressora.

Recebendo um monitor TempTale Ultra

• Recupere o monitor TempTale Ultra e, em seguida, pressione e segure o botão Parar VERMEL-

HO (1 a 3 segundos) para parar manualmente a unidade.

OBSERVAÇÃO: se o monitor não for parado manualmente, o TempTale Ultra continuará a gravar

os dados até que o monitor seja conectado a uma porta USB no computador ou até que a

distância programada da viagem seja atingida.

• Verique se o ícone “Parar” está visível no display.

Recuperando arquivos de dados do monitor TempTale Ultra

• Conecte o monitor a uma porta USB do computador. A luz de LED vai piscar na cor VERMEL-

HA enquanto o relatório em Adobe®PDF e o arquivo de dados TTV estiverem sendo criados.

Quando a luz de LED VERMELHA parar de piscar e estiver na cor VERDE, o processo de gera-

ção do arquivo está completo. Os arquivos agora estão acessíveis em uma unidade removível

(Windows®7, 8.1 e 10).

OBSERVAÇÃO: não desconecte o monitor da porta USB enquanto a luz de LED VERMELHA

estiver piscando.

Gerenciando e exibindo arquivos do monitor TempTale Ultra

• Se o computador tiver um software de leitura compatível com o Adobe PDF instalado, clique

duas vezes no ícone do arquivo PDF para abrir e visualizar o arquivo PDF.

• Se o computador tiver o Software TempTale Manager®da Sensitech instalado (8.0 ou superior),

clique duas vezes no ícone do arquivo TTV para abrir e visualizar as informações de congura-

ção do monitor, o resumo das estatísticas e os dados de tempo-temperatura em grácos.

• Tanto os arquivos PDF quanto os arquivos TTV podem ser copiados, salvos ou enviados por

e-mail como um anexo.

Impressão direta do USB de relatórios em PDF

• Para colocar o monitor em modo “Impressão Direta”, pressione e segure os botões “Iniciar” e

“Parar” simultaneamente, até que a luz de LED VERMELHA comece a piscar. O monitor agora

está em modo “Impressão Direta”.

OBSERVAÇÃO: o modo “Impressão Direta” expira em cerca de 10 segundos. Se expirar antes

de o monitor ser conectado a uma porta USB, repita o passo anterior.

• Enquanto a luz de LED estiver piscando, conecte o monitor na porta USB localizada na parte

externa de uma impressora compatível com USB e, em seguida, imprima o relatório em PDF.

OBSERVAÇÃO: nem todas as impressoras USB suportam a impressão direta do USB de

documentos em PDF. Consulte o manual do usuário da impressora para obter suporte.

Informações exibidas

Exemplo: em execução, nenhum alarme

Exemplo: gravação parada, alarme

3 4 5

1. Modo de temperatura

2. Em execução

3. Atraso de inicialização

4. Ponto marcado

5. Alarm Status do alarme

= alarme(s), = nenhum alarme

6. Leitura da temperatura atual (°C/°F)

7. Alarme acionado HIGH (ALTO) / LOW (BAIXO)

8. Gravação parada

9. Modo de temperatura registrada Avg/Min/Max

10. Tempo total acima/abaixo dos limites de alarme

1 2

Le moniteur de température TempTale®Ultra peut être programmé en personnalisant les délais d’activation,

les intervalles de mesure et les paramètres d’alarme temps-température.

Activer le moniteur TempTale®Ultra

• Appuyez 1 à 3 secondes sur le bouton Start (Démarrer), jusqu’à ce que l’icône du soleil apparaisse en haut à gauche

de l’écran LCD (1). Le voyant (2) clignote en VERT (si l’option d’activation du voyant a été programmée) pour indiquer que le

moniteur a démarré.

• Le TempTale Ultra commence l’enregistrement des données après la période de délai d’activation programmée.

Marquer un événement important (Date Stamp)

• Pour ajouter un événement pendant l’enregistrement du moniteur, appuyez brièvement sur le bouton Start. Une icône

de èche apparaît brièvement en haut de l’écran LCD et un résumé des données en cours d’enregistrement s’afche.

• Appuyez brièvement sur le bouton Start pour faire déler le résumé des données du voyage. Les données apparaissent dans

l’ordre suivant :

1. Température moyenne

2. Température min. enregistrée

3. Température max. enregistrée

4. Temps total au-dessus de la limite haute

5. Temps total au-dessous de la limite basse

6. Affichage de la température actuelle (Il s’agit d’une option programmable.)

Alarmes

Lorsque le moniteur TempTale Ultra est exposé à des températures situées hors des limites

d’alarmes programmées, un apparaît en haut de l’écran. L’icône s’afche si l’alarme haute a

été déclenchée, l’icône s’afche si l’alarme basse a été déclenchée.

Arrêter le moniteur TempTale Ultra

Il existe deux méthodes pour désactiver un moniteur TempTale :

• Appuyez 1 à 3 secondes sur le bouton Stop (Arrêter), jusqu’à ce que l’icône Stop

apparaisse en haut à droite de l’écran LCD.

• Branchez le moniteur à un port USB de l’ordinateur ou de l’imprimante.

Récupérer un moniteur TempTale Ultra

• Récupérez le moniteur TempTale Ultra, puis appuyez 1 à 3 secondes sur le bouton ROUGE Stop

pour désactiver manuellement l’unité.

REMARQUE : Si le moniteur TempTale Ultra n’est pas désactivé manuellement, il continuera à

enregistrer des données jusqu’à ce qu’il soit branché à un port USB de l’ordinateur ou jusqu’à

ce que la durée maximale d’enregistrement programmée soit atteinte.

• Vériez que l’icône Stop est visible à l’écran.

Récupérer les ﬁchiers de données du moniteur TempTale Ultra

• Branchez le moniteur à un port USB de l’ordinateur. Le voyant clignote en ROUGE pendant

la création du rapport Adobe®PDF et du chier de données TTV. Lorsque le voyant ROUGE

s’arrête de clignoter et devient VERT xe, le processus de création des chiers est terminé. Les

chiers sont alors accessibles sur un lecteur amovible. (Windows®7, 8.1 et 10).

REMARQUE : Ne débranchez pas le moniteur du port USB pendant que le voyant ROUGE

clignote.

Gérer et afﬁcher les ﬁchiers du moniteur TempTale Ultra

• Si un logiciel de lecture compatible avec Adobe PDF est installé sur l’ordinateur, double-cliquez

sur l’icône du chier PDF pour ouvrir et afcher celui-ci.

• Si TempTale Manager®Desktop Software de Sensitech (8.0 ou plus) est installé sur l’ordinateur,

double-cliquez sur l’icône du chier TTV pour ouvrir et afcher les informations de conguration

du moniteur, le récapitulatif et le graphique des données temps-température.

• Les chiers PDF et TTV peuvent être copiés, enregistrés ou envoyés par e-mail en pièces

jointes.

Direct USB Printing of PDF Reports

• Pour faire passer le moniteur en mode Impression directe, appuyez quelques secondes simul-

tanément sur les boutons Start et Stop jusqu’à ce que le voyant ROUGE clignote. Le moniteur

est maintenant en mode Impression directe.

REMARQUE : L’impression directe se désactive au bout d’environ 10 secondes. Si la désactiva-

tion se produit avant le branchement du moniteur à un port USB, répétez l’étape précédente.

• Pendant que le voyant clignote, branchez le moniteur au port USB situé sur l’extérieur d’une

imprimante USB, puis imprimez le rapport PDF.

REMARQUE : Toutes les imprimantes USB ne prennent pas en charge l’impression directe USB

de documents PDF. Consultez le manuel d’utilisation de votre imprimante pour plus d’informations.

Informations afﬁchées

Exemple: en fonctionnement, aucune alarme

Exemple: Enregistrement arrêté, alarm

3 4 5

1. Mode température

2. En fonctionnement

3. Délai d’activation

4. Événement ajouté

5. Statut d’alarme

= alarme(s), = aucune alarme

6. Afﬁchage de la température actuelle (°C/°F)

7. Alarme déclenchée HIGH (HAUTE) / LOW (BASSE)

8. Enregistrement arrêté

9. Mode température enregistrée Avg/Min/Max

10. Temps total au-dessus/au-dessous des limites d’alarmes

1 2

Auf dem TempTale®Ultra Monitor können benutzerdeﬁnierte Einschaltverzögerungen,

Messintervalle und Zeit-Temperatur-Alarme eingestellt werden.

Einschalten des TempTale®Ultra Monitors

• Drücken und halten Sie die Start-Taste (1–3 Sekunden), bis das Startsymbol (Sonne) oben links im LCD-Bildschirm

erscheint (1). Das LED-Licht (2) wird GRÜN blinken (wenn die LED-Einschaltoption programmiert wurde), um anzuzeigen,

dass der Monitor eingeschaltet ist.

• Der TempTale Ultra beginnt mit der Datenmessung nachdem die programmierte Einschaltverzögerung abgelaufen ist.

Markieren eines wichtigen Ereignisses („Zeitstempel“)

• Um ein Ereignis während der Monitormessung zu markieren, drücken und halten Sie die Start-Taste. Ein Pfeilsymbol ers-

cheint kurz oben auf dem LCD-Bildschirm und eine Zusammenfassung der aktuellen Daten wird angezeigt.

• Drücken Sie die Start-Taste und lassen Sie sie wieder los, um die Zusammenfassung der Daten zu durchsuchen. Die Daten

werden in der folgenden Reihenfolge angezeigt:

1. Temperaturdurchschnitt

2. Min. gemessene Temperatur

3. Max. gemessene Temperatur

4. Gesamtzeit über der oberen Grenztemperatur

5. Gesamtzeit unter der unter Grenztemperatur

6. Aktuell gemessene Temperatur (Dies ist eine programmierbare Option.)

Alarm

Wenn der TempTale Ultra Monitor Temperaturen außerhalb der programmierten Alarmgrenzen

ausgesetzt wird, erscheint oben auf dem Bildschirm ein . Das Symbol wird angezeigt, wenn

der Alarm für die obere Grenztemperatur ausgelöst wurde, das Symbol wird angezeigt, wenn der

Alarm für die untere Grenztemperatur ausgelöst wurde.

Ausschalten des TempTale Ultra Monitors

Es gibt zwei Möglichkeiten, den TempTale Ultra Monitor auszuschalten:

• Drücken und halten Sie die Stop-Taste (1–3 Sekunden), bis das Stop-Symbol oben rechts

im Bildschirm erscheint.

• Stecken Sie den Monitor in einen USB-Abschluss an einem Computer oder Drucker.

Erhalt des TempTale Ultra Monitors

• Nehmen Sie das TempTale Ultra Monitor, dann drücken und halten Sie die ROTE Stop-Taste

(1–3 Sekunden), um das Gerät manuell auszuschalten.

HINWEIS: Wenn der Monitor nicht manuell ausgeschaltet wird, setzt der TempTale Ultra Monitor

die Datenmessung fort, bis er am Computer in einen USB-Anschluss gesteckt wird oder bis die

programmierte Aufzeichnungsdauer erreicht ist.

• Überprüfen Sie, dass das „Stop“-Symbol auf dem Bildschirm angezeigt wird.

Abrufen der TempTale Ultra Monitor-Dateien

• Stecken Sie den Monitor in einen USB-Anschluss am Computer. Das LED-Licht wird ROT

blinken, während der Adobe®PDF-Bericht und die TTV-Datei erstellt werden. Wenn das ROTE

LED-Licht aufhört zu blinken und dauerhaft GRÜN ist, ist die Dateierstellung abgeschlossen. Die

Dateien sind nun auf einem Wechsellaufwerk verfügbar. (Windows®7, 8.1, und 10).

HINWEIS: Ziehen Sie den Monitor nicht aus dem USB-Anschluss, während das ROTE LED-Licht

blinkt.

Verwalten und Ansehen der TempTale Ultra Monitor-Dateien

• Wenn auf dem Computer eine Adobe PDF-kompatible Reader-Software installiert ist,

doppelklicken Sie auf das PDF-Datei-Symbol, um die PDF-Datei zu öffnen und anzusehen.

• Wenn auf dem Computer die TempTale Manager®Desktop Software von Sensitech installiert ist

(8.0 oder höher), doppelklicken Sie auf das TTV-Dateisymbol, um die Monitor-Kongurationsin-

formationen, zusammenfassende Statistiken und das Zeit-Temperatur-Datendiagramm zu öffnen

und anzusehen.

• Sowohl die PDF- als auch die TTV-Dateien können kopiert, gespeichert oder als E-Mail-Anhang

versendet werden.

USB-Direktdruck der PDF-Berichte

• Um den Monitor in den Direktdruck-Modus zu setzen, drücken und halten Sie gleichzeitig die

Start- und Stop-Tasten, bis das ROTE LED-Licht anfängt zu blinken. Der Monitor bendet sich

nun im Direktdruck-Modus.

HINWEIS: Der Direktdruck schaltet sich nach ungefähr 10 Sekunden selbst ab. Schaltet sich der

Direktdruck selbst ab, bevor der Monitor mit einem USB-Port verbunden ist, wiederholen Sie

den vorherigen Schritt.

• Während das LED-Licht blinkt, stecken Sie den Monitor in den USB-Anschluss außen am USB-

fähigen Drucker und drucken Sie dann den PDF-Bericht aus.

HINWEIS: Nicht alle USB-Drucker unterstützen einen USB-Direktdruck von PDF-Dokumenten.

Lesen Sie diesbezüglich im Handbuch Ihres Druckers nach.

Angezeigte Informationen

Beispiel: Messung läuf, kein Alarm

Beispiel: Messung angehalten, Alarm

3 4 5

1. Temperaturmodus

2. Messung läuft

3. Einschaltverzögerung

4. Markierter Punkt

5. Alarmstatus

= Alarm(e), = kein Alarm

6. Aktuelle Temperaturmessung (°C/°F)

7. Alarm ausgelöst

HIGH (Obere Temperaturgrenze)

LOW (Untere Temperaturgrenze)

8. Messung angehalten

9. Aufgezeichneter Temperaturmodus Avg/Min/Max

10. Gesamtzeit oberhalb/unterhalb der Alarm-

Temperaturgrenzen

1 2

Il registratore temperatura TempTale®Ultra può essere programmato con ritardi di avvio,

intervalli di misurazione e allarmi tempo – temperatura, personalizzati

Come avviare il registratore TempTale®Ultra

• Tenere premuto il pulsante START (1-3 secondi) nché l’icona del sole , appare nell’angolo in alto a sinistra dello schermo

LCD (1). Il LED (2) lampeggia VERDE (se l’opzione di START LED è stata programmata) per indicare che il monitor ha iniziato a

registrare.

• Il TempTale Ultra inizierà a registrare i dati dopo che il ritardo di avvio, se programmato, sarà passato.

Come marcare un evento (Date stamp)

• Per marcare un evento mentre il monitor sta registrando, premere e rilasciare il pulsante START. L’icona della freccia apparirà

brevemente in alto sullo schermo LCD e successivamente apparirà un sommario dei dati del viaggio.

• Premere e rilasciare il tasto START per scorrere i dati di riepilogo viaggio. I dati appariranno nel seguente ordine:

1. Temperatura media

2. Temperatura minima registrata

3. Temperatura massima registrata

4. Tempo totale al di sopra del limite superiore

5. Tempo totale al di sotto del limite interiore

6. Lettura temperatura attuale (questa è un’opzione programmabile)

Allarmi

Quando il TempTale Ultra è esposto a temperature al di fuori dei limiti di temperatura programmati,

una apparirà in alto sullo schermo. L’icona apparirà sul display se l’allarme di temperatura

superiore è stato attivato, l’icona apparirà quando invece è stato attivato quello inferiore.

Come arrestare il TempTale Ultra

Ci sono due modi per fermare il registratore TempTale Ultra:

• Tenere premuto il pulsante di STOP (1-3 secondi) no a che l’icona di STOP non appare in

alto a destra dello schermo.

• Collegare il monitor ad una porta USB di un computer o una stampante.

Cosa fare quando si riceve un TempTale Ultra

• Recuperare il TempTale® Ultra, tenere premuto il pulsante di STOP di colore ROSSO (da 1 a 3

secondi), se si intende fermarlo manualmente.

NOTA: se è il monitor non è fermato manualmente, il TempTale Ultra continuerà a registrare i

dati no a quando non si inserirà in una porta USB del computer o nché non si raggiungerà la

durata programmata del viaggio.

• Vericare che l’icona di STOP sia visibile sullo schermo.

Come scaricare ﬁle di dati dal monitor TempTale Ultra

• Inserire il monitor in una porta USB del computer. Il led lampeggerà ROSSO mentre i report

in formato PDF di Adobe®e i le di dati in formato TTV vengono creati. Quando il led ROSSO

smette di lampeggiare e il led si stabilizza sul VERDE, il processo di generazione dei le è

completo. I le sono ora accessibili su un drive removibile (Windows®7, 8.1, and 10).

NOTA: Non disconnettere il monitor dalla porta USB mentre il LED rosso sta lampeggiando.

Come gestire e visualizzare i ﬁle del monitor TempTale Ultra

• Se il computer ha installato il software per la lettura di Adobe®PDF, fare doppio click sull’icona

del le PDF, aprire e visualizzare il le.

• Se il computer ha installato il software TempTale Manager®Desktop di Sensitech (8.0 o

superiore), fare doppio click sull’icona del le TTV per aprire e visualizzare le informazioni di

congurazione del monitor, sommari statistici e graci di tempo e temperatura.

• Entrambi i le in formato PDF e TTV possono essere copiati, salvati e inviati come allegati via

e-mail.

Come stampare direttamente i report PDF

• Per mettere il monitor in modalità stampa diretta, tenere premuti contemporaneamente i pulsanti

di START e STOP no a che il LED ROSSO comincia a lampeggiare. Il monitor è ora in modalità

stampa diretta.

NOTA: la modalità di stampa diretta scade approssimativamente dopo 10 secondi. Se questo

avviene prima che il monitor sia collegato alla porta USB, ripetere lo step precedente.

• Mentre il LED sta lampeggiando, inserire il monitor nella porta USB posizionata all’esterno di una

stampante abilitata USB e poi stampare il report PDF.

NOTA: non tutte le stampanti supportano la stampa diretta USB dei documenti PDF. Consulta il

manuale d’uso della tua stampante per supporto.

Informazioni sul display

Esempio: In esecuzione, nessun allarme

Esempio: Arresta la registrazione, allarmato

3 4 5

1. Modalità temperatura

2. In esecuzione

3. Ritardo di avvio

4. Evento segnato

5. Stato allarm

= allarmato, = nessun allarme

6. Lettura della temperatura corrente (°C/°F)

7. Allarme attivato HIGH (ALTO) / LOW (BASSO)

8. Arresta la registrazione

9. Modalità di temperatura registrata Avg/Min/Max

10. Totale del tempo Sopra/Sotto i limiti di allarme

1 2

Температурный монитор TempTale® Ultra можно программировать, задавая параметры задержки запуска, интервалы

между измерениями, а также настройки сигналов тревоги при определенных характеристиках температуры-времени.

Запуск температурного монитора TempTale® Ultra

• Нажмитенакнопку«Start»(Пуск)(удерживайтееевтечение1–3секунд)дотого,какпоявитсязначокзапускаввидесолнца

вверхнемлевомуглуЖКдисплея(1).ЖКдисплей(2)будетмигатьЗЕЛЕНЫМ(еслизапрограммированаиндикацияЖКэкрана

призапуске),показывая,чтомониторработает.

• СэтогомоментаTempTaleUltraначнетзаписыватьданныепослеистеченияпредварительнозапрограммированногопериода

задержкизапуска.

Маркировка важного события («Отметка даты»)

• Чтобыотметитьсобытие,произошедшеевтовремя,когдамониторнаходитсяврежимезаписи,нажмитеиотпуститекнопку

«Start»(Пуск).НакороткоевремявверхнейчастиЖКэкранапоявитсязначокстрелкиипоявятсясуммарныеданныецикла.

• Нажимайтеиотпускайтекнопку«Start»(Пуск)дляпоследовательногопрохождениясуммарныхданныхцикла.Данныевыводятся

наэкранвследующемпорядке:

    1.Усредненнаятемпература

    2.Мин.зарегистрированнаятемпература

    3.Макс.зарегистрированнаятемпература

    4.Общеевремяпревышенияверхнегопредела

    5.Общеевремявыходазанижнийпредел

    6.Текущеепоказаниетемпературы(этопрограммируемаяопция).

Сигнализация

КогдамониторTempTaleUltraнаходитсяподвоздействиемтемпературзапределамизапрограм-

мированныхуровнейтревоги,появляетсязначоквверхнейчастиэкрана.Значокпоявитсяв

случаепревышенияверхнегопредела,азначокпризначенияхзапределаминижнегопредела.

Остановка работы температурного монитора TempTale Ultra

ЕстьдваспособаостановитьработумонитораTempTaleUltra:

• Нажмитенакнопку«Start»(Пуск)(втечение1–3секунд)дотого,какпоявитсязначок«Stop»

(Остановить)вверхнемправомуглудисплея.

• ПодключитемониторкпортуUSBкомпьютераилипринтера.

Прием монитора TempTale Ultra

• ИзвлекитетемпературныймониторTempTaleUltra,затемнажмитеиудерживайтекраснуюкнопку

«Stop»(Остановить)(втечение1–3секунд),чтобывручнуюостановитьработуприбора.

ПРИМЕЧАНИЕ:Еслинеудаетсяостановитьработумониторавручную,тоTempTaleUltra

продолжитзаписыватьданные,покамониторнебудетподключенкUSB-портукомпьютера,или

дотехпор,поканезавершитсязаранеезапрограммированныйпромежутокциклаизмерения.

• Проверьте,виденлинадисплеезначок«Stop»(Остановить).

Получение файлов данных монитора TempTale Ultra

• ПодключитемониторкпортуUSBкомпьютера.СветовойиндикаторбудетмигатьКРАСНЫМпока

создаетсяотчетвформатеAdobe®PDF,атакжефайлданныхвформатеTTV.КогдаКРАСНЫЙ

световойиндикаторперестанетмигатьизагоритсяпостоянныйЗЕЛЕНЫЙсигнал,этоозначает

завершениепроцессасозданияфайла.Теперькфайламможнополучитьдоступпосредством

съемногоносителя,.(Windows®7,8.1и10).

ПРИМЕЧАНИЕ: НеотключайтемониторотUSB-порта,покаКРАСНЫЙсветовойиндикатор

мигает.

Управление и просмотр файлов, созданных температурным монитором

TempTale Ultra

• Еслинакомпьютереустановленапрограмма,позволяющаяоткрыватьфайлывформатеAdobe

PDF,дваждыщелкнитепозначкуPDF-файла,чтобыоткрытьипросмотретьPDF-файл.

• ЕслинакомпьютереустановленопрограммноеобеспечениеSensitechTempTaleManager®Desktop

(версия8.0иливыше),тодваждыщелкнитезначокфайлаTTV,чтобыоткрытьипросмотреть

информациюпоконфигурациимонитора,обобщеннойстатистике,атакжеполучитьграфик

температуры-времени.

• КакфайлвформатеPDF,такифайлвформатеTTVможнокопировать,сохранятьили

отправлятьпоэлектроннойпочтевкачествеприложения.

Вывод отчетов в формате PDF на печать непосредственно с USB

• Чтобыперевестимониторврежим«DirectPrint»(Прямаяпечать),одновременнонажмитеи

удерживайтекнопку«Start»(Пуск)икнопку«Stop»(Остановить),поканепоявитсямигающий

КРАСНЫЙсветовойсигнал.Теперьмониторнаходитсяврежиме«DirectPrint»(Прямаяпечать).

ПРИМЕЧАНИЕ:Режим«DirectPrint»(Прямаяпечать)сохраняетсяприблизительно10секунд.

ЕслиэтовремяистекаетдоподключениямониторакпортуUSB,повторитепредшествующийшаг.

• Покамигаетсветовойсигнал,вставьтеUSB-разъеммониторавUSB-порт,находящийсяна

корпусепринтерасUSB,азатемраспечатайтеотчетвформатеPDF.

ПРИМЕЧАНИЕ:НевсеUSB-принтерыподдерживаютвыводдокументоввформатеPDFнапечатьнепосредственносUSB.Прочитайтеруководство

пользователяпринтерадляполучениядополнительнойинформации.

Отображаемая информация

пример: Запись, нет сигнализации

пример: Остановленная запись, сигнализация

3 4 5

1. Температурныйрежим

2. Запись

3. Задержказапуска

4. Отмеченныймомент

5. Состояниесигнализации

  =сигнализация,=нетсигнализации

6. Текущаятемпература(°C/°F)

7. Срабатываниесигнализации

HIGH(высокое)

 LOW(низкое)

8. Остановленнаязапись

9. ЗаписанныйтемпературныйрежимAvg/Min/Max

10. Общеевремявыше/нижепределовсигнализации

1 2

TempTale® Ultra 温度监视器可以在客户端预设启动延迟、测量间隔时间、时间-温度报警

启动 TempTale® Ultra 监视器

• 按住绿色“Start”按钮（1-3 秒）直至 LCD 屏幕左上角显示 (1)。 (2) LED灯会闪烁绿色（若设定了 LED

启动选项），表示该监视器已被启动。

• TempTale Ultra 在超出设定的启动延后将开始记录数据。

标记重要事件（日期印记）

• 标记重要事件（日期印记）前，请先按住绿色“Start”按钮。LCD 屏幕顶部会短暂出现箭头后，将显示行程

摘要数据。

• 再次按住绿色“Start”按钮，可浏览获取如下顺序的信息：

1. 平均温度

2. 最低温度记录

3. 最高温度记录

4. 高于上限的总时间

5. 低于下限的总时间

6. 当前温度读数（此为可设定选项）

报警

当 TempTale Ultra 监视器记录的温度超过已预设的上下线时，屏幕上方会显示。

若高于预设的上线温度，会显示，若低于预设的下线温度，会显示。

停止 TempTale Ultra 监视器

停止 TempTale Ultra 监视器有两种方法：

• 按住红色“Stop”按钮（1-3 秒）直至LCD 屏幕右上角显示。

• 将监视器接入电脑或打印机的 USB 端口。

接收 TempTale Ultra 监视器

• 找到 TempTale Ultra 监视器，然后按住红色“Stop”按钮（1-3 秒），手动停止该装

置。

注意：若未能被手动停止，TempTale Ultra 监视器将继续记录数据，直至被接入

电脑、打印机的 USB 端口，或者已经完成预设的记录行程。

• 确认显示器上显示，表示监视器已经停止记录。

获取TempTale Ultra监控数据文件。

• 将监视器接入电脑 USB 端口后，正在创建 Adobe® PDF 报告和 TTV 数据文件

时，LED 灯将闪烁红色。当LED灯停止闪烁红色并显示常亮绿色时，表示这些文

件生成完毕。客户端可以在“可移动存储设备”窗口中访问这些文件。（Windows®7

、8.1 和 10）。

注意：当LED灯闪烁红色时，请勿将监视器从 USB 端口断开。

管理和查看 TempTale Ultra 监视器文件

• 若电脑已安装 Adobe PDF 兼容阅读软件，可直接打开、阅览PDF报告。

• 若电脑已安装 Sensitech 的 TempTale Manager® Desktop 软件（8.0 或更高版

本），双击打开TTV 文件并查看监视器的预设参数，数据、图表的汇总统计。

• PDF 和 TTV 文件均可被复制、保存或作为附件通过电子邮件发送。

直接USB打印PDF报告

• 按住绿色“Start”按钮和红色“Stop”按钮，直至LED灯开始闪烁红色，表示监视器已

进入直接打印模式，可以通过USB端口直接打印PDF报告，

注意：大约10秒后自动退出直接打印模式。如果发生超时，请重新设置后再次进

入直接打印模式。

• 当 LED灯闪烁红色时，将监视器接入支持 USB直接打印功能的打印机后，可直接

打印 PDF 报告。

注意：并非所有USB打印机支持 PDF 文件的 USB 直接打印功能。请查阅打印机

用户手册获得支持信息。

显示的信息

例: 运行中, 无报警

例: 停止记录, 报警

3 4 5

1. 温度显示模式

2. 运行中

3. 启动延时

4. 标记的点

5. 报警状态

= 报警, = 无报警

6. 当前温度读数（摄氏度／华氏度）

7. 触发报警 High (高温) / Low (低温)

8. 停止记录

9. 记录温度显示模式 Avg/Min/Max

10. 高于／低于报警限值的总时间

1 2

Otros manuales para TempTale Ultra

Tabla de contenidos

Otros manuales de Monitor de Sensitech

Sensitech

Sensitech TempTale 4 Manual técnico

Sensitech

Sensitech TempTale Ultra Manual de usuario

Sensitech

Sensitech TempTale 4 Manual de usuario

Sensitech

Sensitech TempTale Ultra Manual de usuario

Sensitech

Sensitech TempTale 4 Manual de usuario

Manuales populares de Monitor de otras marcas

Linear Acoustic

Linear Acoustic LQ-1000 Manual de usuario

AOC

AOC I2579V Manual de usuario

Gateway

Gateway FPD1520 Manual de usuario

Furuno

Furuno Mu 120c Manual de usuario

Asus

Asus VB171D - 17" LCD Monitor Manual de usuario

Dell

Dell S2230MX Instrucciones de uso

Philips

Philips 107C64 Manual de usuario

Dell

Dell S2409WFP Manual de usuario

EverFocus

EverFocus EN-7517E Manual de usuario

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manual de usuario

Dell

Dell Precision 7680 Manual de instrucciones

LG 50PM1M - - 50" Plasma Panel Manual de usuario

Bosch

Bosch DDU 9 Manual de usuario

Acer

Acer A231HL Manual de usuario

Philips

Philips 86BDL4152T Manual de usuario

NEC

NEC AccuSync LCD5V Manual de usuario

Emay

Emay SleepO2 Manual de usuario

IBM

IBM 6360 Instrucciones de instalación
