Sennheiser HD 570 Manual de usuario

HD 570

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

HD 570HD 570

Technische Daten

Wandlerprinzip: dynamisch

Ankopplung an das Ohr: ohrumschließend offen

Übertragungsbereich: 18 - 22.000 Hz

Frequenzgang: lautheitsdiffusfeldentzerrt

Kennschalldruckpegel: 102 dB SPL (bei 1 kHz und 1 Veff )

Nennbelastbarkeit: 100 mW

Klirrfaktor: ≤0,2 % (1 KHz, 100 dB SPL)

Nennimpedanz: 64 Ω

Andruckkraft: 3 N

Gewicht: 210 g (ohne Kabel)

Anschlußkabel: 3 m Kupferkabel (OFC),

einseitig steckbar

Anschlußstecker geräteseitig: 3,5 mm Stereoklinke mit 6,3 mm Adapter

(z. Anschluß an alle handelsüblichen Geräte)

hörerseitig: 2,5 mm Stereoklinke

Änderungen vorbehalten.

Der HD 570 ist ein offener, dynamischer HiFi-Stereo-Kopfhörer der Spitzenklasse

für nahezu verzerrungsfreie Musikwiedergabe. Er ist direkt anschließbar an

hochwertige HiFi-Komponenten (DAT, CD-Player etc.).

Merkmale

• Praktisch partialschwingungsfreie Laminat-Membran aus Duofol.

• Neuartiges akustisches Dämpfungselement zur Kontrolle des Schwingverhaltens

der Membran, dadurch optimale Anpassung an alle Tonquellen.

• Computeroptimierte Systemgeometrie der Neodym-Eisenmagneten für

hohen Wirkungsgrad bei minimalen Klirr- und Intermodulations-

verzerrungen.

• Äußerst natürliches, räumliches Klangbild mit hoher Klangfarbentreue.

• Erhöhter Tragekomfort durch Ohrpolster aus hochwertigem Baumwoll-

Velours.

• Kevlar-verstärktes OFC-Kupferanschlußkabel (steckbar). Dadurch hohe

Reißfestigkeit bei minimaler Körperschallempfindlichkeit.

HD 570

The HD 570 is an audiophile quality open dynamic hi-fi/professional stereo

headphone with an advanced diaphragm design that eliminates standing waves

in the diaphragm material. The HD 570 is suitable for use with hi-fi and

recording systems of the highest quality. This headphone is an ideal choice for

the professional recording engineer recording classical music.

Features

• Advanced “Duofol” capsule design eliminates standing waves in the

diaphragm material

• New damping element for controlling the diaghragm oscillation, optimally

matches the headphone to all sound sources

• Computer-optimised neodymium ferrous magnet systems ensure optimum

sensitivity and an excellent dynamic response, and minimise harmonic and

intermodulation distortion

• Exceptionally natural, spatial and accurate sound

• Very comfortable to wear due to ear pads made from cotton velours

• Detachable OFC copper cable, Kevlar reinforced, with very low handling noise

Technical Data

Transducer principle dynamic

Ear coupling circumaural, open

Frequency response 18 - 22,000 Hz

Frequency characteristic diffuse field equalised

Characteristic SPL 102 dB SPL at 1 kHz, 1 Vrms

Load rating 100 mW

THD ≤0.2 % (1 KHz, 100 dB SPL)

Nominal impedance 64 Ω

Contact pressure 3 N

Weight (without cable) 210 g

Connection cable 3 m, detachable

single-sided OFC copper cable

Connector 3.5 mm Ø stereo mini jack plug with

adaptor to 1/4앨(6.3 mm) stereo jack plug

Subject to alterations.

HD 570

Le HD 570 est un casque dynamique HiFi-stéréo, de type ouvert, très haut de

gamme. La nouvelle technologie de sa membrane permet une reproduction musicale

pratiquement exempte de toutes résonances secondaires, et il se raccorde directement

sur les matériels HiFi haut de gamme, tels que platines CD, lecteurs DAT et DCC.

Propriétés

• Membrane Duofol pour éliminer pratiquement toutes résonances

secondaires

• Nouvel élément d’atténuation pour contrôler l’oscillation de la membrane,

permet une adaptation optimale à toutes les sources sonores

• Géométrie des systèmes magnétiques au fer-néodyme optimisée par

ordinateur pour un rendement maximum et une réduction sensible des

distorsions harmoniques et d’intermodulations

• Reproduction de l’espace sonore particulièrement naturelle, d’une grande

fidélité sonore

• Port trés confortable grâce à des coussinets d’oreilles en finition velourisée

• Câble de raccordement en cuivre OFC, déconnectable, renforcé avec des

fibres de Kevlar, très résistant, sensibilité réduite aux bruits mécaniques

Caractéristiques techniques

Principe de transducteur dynamique

Couplage à l’oreille circum-aural, ouvert

Bande passante 18 - 22.000 Hz

Courbe de fréquence avec désaccentuation de volume

en champ diffus

Niveau de pression acoust. 102 dB SPL (à 1 kHz, 1 Vrms )

Puissance nominale de charge 100 mW

Distorsion harmonique ≤0,2 % (1 KHz, 100 dB SPL)

Impédance nominale 64 Ω

Pression exercée par les écouteurs 3 N

Poids (sans câble) 210 g

Câble de raccordement en cuivre OFC, 3 m, unilatéral,

déconnectable

Connecteur côté matériels HiFi jack stéréo 3,5 mm avec adaptateur 6,3 mm

côté casque jack stéréo 2,5 mm

Modifications réservées.

HD 570

L’HD 570 è una cuffia stereo aperta e dinamica di alta qualità. L’HD 570 dispone

di una nuova tecnologia del diaframma per una eccezionale riproduzione del

suono ed e collegabile direttamente ai componenti HI-FI di alto livello, quali

DAT, DCC e CD-player.

Caratteristiche

• Membrana Duofol per una riproduzione eccezionale del suono

• Innovativo elemento smorzante per il controllo delle oscillazioni del

diaframma per meglio adattare la cuffia a tutte le sorgenti sonore

• Ottimizzazione computerizzata del sistema magnetico al neodimio per ridurre

le distorsioni sonore e di intermodulazione

• Riproduzione eccezionale del suono ad alta fedeltà

• Estremamente confortevole da indossare

• Robusto cavo di collegamento con singola connessione, in rame OFC

rinforzato in kevlar

Dati tecnici

Trasduttore: dinamico

Adattamento all’orecchio: aperto, sovraurale

Banda di trasmissione: 18 - 22 000 Hz

Risposta in frequenza: compensazione mediante

volume in campo diffuso

Livello di pressione acustica: 102 SPL (con 1 kHz e 1 Vrms )

Potenza applicabile: 100 mW

THD: ≤0,2 % (1 KHz, 100 dB SPL)

Impedenza nominale: 64 Ω

Pressione esercitata dall’archetto: 3 N

Peso: 210 g (senza cavo)

Cavo di collegamento: 3 m cavo in rame (OFC),

a singola connessione

Connettore lato apparecchio: 3,5 mm jack stereo con adattore

da 6,3 mm (per il collegamento a

tutti gli apparecchi in commercio)

Con riserva di modifiche.

HD 570

El HD 570 es un auricular abierto y dinámico HiFi-Stereo de primera calidad.

Gracias a la novedosa tecnología de membrana, la reproducción de la música se logra

casi exenta de vibraciones parciales; puede conectarse directamente a equipos HiFi de

magnífica calidad, particularmente DAT, DCC y reproductores de discos CD.

Características

• Membrana laminada de Duofol, prácticamente libre de oscilaciones secundarias.

• Novedoso elemento acústico de atenuación para controlar el comportamiento

oscilatorio de la membrana; con ello se logra una adaptación perfecta a

cualquier fuente de sonido.

• Diseño de los nucleos de neodimio y hierro optimizado por ordenador para

lograr un alto grado de efectividad para minimizar perturbaciones

ocasionadas por distorsiones e intermodulación.

• Excelente sonido natural y espacial, con magnífica reproducción de los

matices acústicos.

• Auriculares hechos en terciopelo de algodón de primera calidad, muy

cómodos de usar.

• Cable conector de cobre OFC (enchufable), muy resistente gracias al refuerzo

con fibras de Kevlar; escasa sensibilidad a los sonidos de cuerpos sólidos.

Datos técnicos

Principio transductor: dinámico

Acoplamiento al oído: en torno al pabellón auricular, abierto

Gama de transmisión: 18 - 22.000 Hz

Respuesta: Nivel de sonoridad sin perturbación

del campo de difusión

Nivel nominal de presión sonora: 102 dB SPL (a 1 kHz y 1 Vrms )

Máxima carga nominal permisible: 100 mW

Factor de distorsión: ≤0,2 % (1 KHz, 100 dB SPL)

Impedancia nominal: 64 Ω

Fuerza de apriete / Peso: 3 N / 210 g (sin cable)

Cable conector: Cable conector de cable de 3 m (OFC),

insertable por un sólo lado

Conector en el aparato: Jack estereofónico de 3,5 mm con adaptador

de 6,3 mm (puede conectarse a todos

los equipos corrientes en el comercio)

en auricular: Jack estereofónico de 2,5 mm

Reserva de modificaciones.

HD 570

De HD 570 is een open, dynamische hifi-stereohoofdtelefoon van wereld-

formaat. Hij beschikt over een nieuwe membraantechnologie voor nagenoeg

partieel trilvrije muziekreproductie en kan direct worden aangesloten op

hoogwaardige hifi-componenten, met name DAT, DCC en CD-speler.

Kenmerken

• Nagenoeg trillingsvrij laminaatmembraan van duofol.

• Nieuw akoestisch dempelement om het trilgedrag van de membranen te

beheersen, daardoor een optimale aanpassing aan alle geluidsbronnen.

• Geometrisch systeem van neodymium-ijzermagneten voor een hoge

werkingsgraad bij minimale vervorming.

• Uiterst natuurlijk, ruimtelijk geluidsbeeld met hoge klankkleurgetrouwheid.

• Verhoogd draagcomfort door oorkussens van hoogwaardig velours.

• Kevlar-versterkt OFC koperen aansluitsnoer (insteekbaar). Daardoor hoge

trekvastheid bij minimale gevoeligheid voor contactgeluid.

Technische gegevens

Omvormingsprincipe: dynamisch

Aansluiting op het oor: ooromsluitend, open

Zendbereik: 18 - 22.000 Hz

Frequentiegang: diffuusveld, loudness en equalisatie

Karakteristiek geluidsdrukniveau: 102 dB SPL (bij 1 kHz en 1 Vrms )

Nominale belastbaarheid: 100 mW

Vervormingsfactor: ≤0,2 % (1 KHz, 100 dB SPL)

Nominale impedantie: 64 Ω

Aandrukkracht: 3 N

Gewicht: 210 g (zonder snoer)

Aansluitsnoer: 3 m koperkabel (OFC),

aan één zijde insteekbaar

Aansluitstekker aan apparaatzijde: 3,5 mm stereostekker met 6,3 mm adapter

(voor aansluiting op alle in de handel

gebruikelijke apparaten)

Aansluitstekker

aan hoofdtelefoonzijde: 2,5 stereostekker

Wijzigingen voorbehouden.

HD 570

Sennheiser Irland GmbH

D 30900 Wedemark

Printed in Ireland

Publ. 68753 09/98 A05

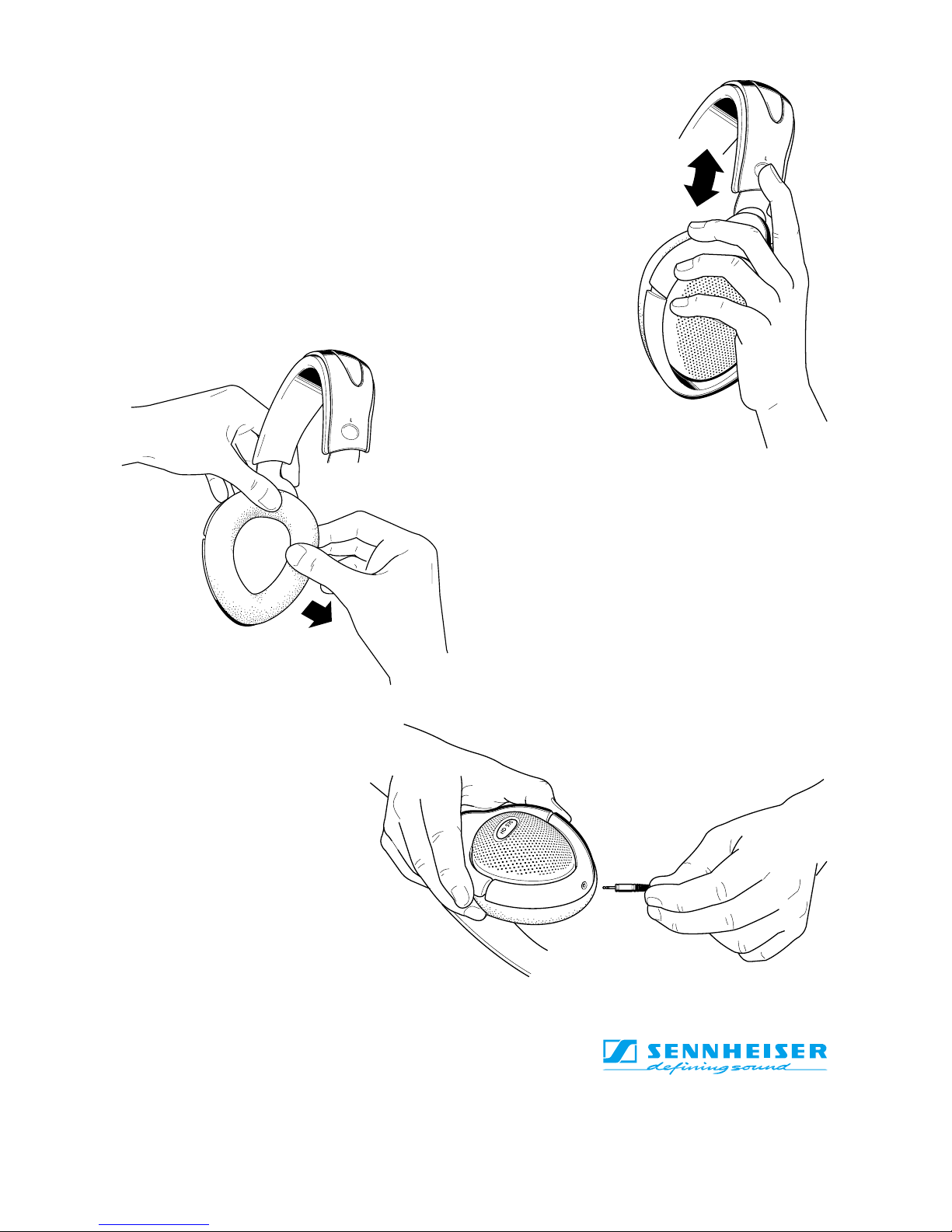

Kabel wechseln

How to change the cables

Changer les cables

Sostituire i cavi

Cambiar el cable

Het vervangen van de kabel

Hörer einrichten

Adjust the headband

Juster l'arceau du casque

Preparare la cuffia

Instalar el casco

Hoofdtelefoon instellen

Polster wechseln

Replacing the earpads

Replacement des coussinets d'oreille

Sostituire i cuscinetti

Cambiar el rellano

Het vervangen van de oorkussentjes

Tabla de contenidos

Idiomas:

Otros manuales de Auriculares de Sennheiser

Sennheiser

Sennheiser HD 231G Manual de usuario

Sennheiser

Sennheiser IE 80 - Manual de usuario

Sennheiser

Sennheiser EH 350 Manual de usuario

Sennheiser

Sennheiser Infraport HDI 302 Manual de usuario

Sennheiser

Sennheiser IE 6 - 06-08 Manual de usuario

Sennheiser

Sennheiser MX 90 Manual de usuario

Sennheiser

Sennheiser HD 250 LINEAR II Manual de usuario

Sennheiser

Sennheiser HME 43-K Manual de usuario

Sennheiser

Sennheiser MM 50 Manual de instrucciones

Sennheiser

Sennheiser CC CC515 Manual de instrucciones

Sennheiser

Sennheiser HMD 26 Manual de usuario

Sennheiser

Sennheiser HD HD 228 Manual de instrucciones

Sennheiser

Sennheiser IE 500 PRO Manual de usuario

Sennheiser

Sennheiser IE 7 Manual de usuario

Sennheiser

Sennheiser HD 280 PRO Guía de inicio rápido

Sennheiser

Sennheiser MX 980 Manual de usuario

Sennheiser

Sennheiser M2 IEBT SW Manual de usuario

Sennheiser

Sennheiser IS 150 Manual de usuario

Sennheiser

Sennheiser HD 250 LINEAR II Manual de usuario

Sennheiser

Sennheiser PC 21 Manual de usuario

Sennheiser

Sennheiser SPORT True Wireless Manual de usuario

Sennheiser

Sennheiser HD 515 Manual de uso y cuidado

Sennheiser

Sennheiser Amperior Manual de usuario

Sennheiser

Sennheiser 9969 Manual de usuario

Manuales populares de Auriculares de otras marcas

Sony

Sony MDR-NC8 Manual de usuario

AUSounds

AUSounds AU-Stream Manual de usuario

ENERGY SISTEM

ENERGY SISTEM Style 7 Manual de usuario

Philips

Philips SHE3622 Manual de usuario

Insignia

Insignia NS-CAHBTSPORT Manual de usuario

Movie Vision

Movie Vision HP-400 Manual de usuario

MobiFren

MobiFren SM Pro Manual de usuario

Motorola solutions

Motorola solutions PMLN8120 Manual de usuario

Jaybird

Jaybird freedom Guía de instalación

Sony

Sony MDR-ED12LP Manual de usuario

HiFuture

HiFuture Tidy Buds Pro Manual de usuario

Creative

Creative CB2530 Manual de usuario

Renkforce

Renkforce RF FTVK-100 Manual de usuario

Philips

Philips SHQ3000 Manual de usuario

Califone

Califone 2924AV Manual de usuario

Philips

Philips EARGEAR HE205 Series Manual de usuario

Technics

Technics EAH-AZ80 Manual de usuario

Bose

Bose On-Ear Headphone Manual de uso y mantenimiento
