Sennheiser HD 280-13 Manual de usuario
HD 280-13
HD 280 pro
HD 280 silver
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
NOTICE D‘EMPLOI
ISTRUZIONI PER L‘USO
INSTRUCCIONES PARA EL USO
GEBRUIKSAANWIJZING
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr1
Gebrauchsanleitung .......................................................................................................... 3
Instructions for use.......................................................................................................... 11
Notice d‘emploi ................................................................................................................19
Istruzioni per l‘uso............................................................................................................27
Instrucciones para el uso ...............................................................................................35
Gebruiksaanwijzing .........................................................................................................43
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr2
HD 280-13
HD 280 pro
HD 280 silver
Gebrauchsanleitung
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr3
4
Inhalt
Sie haben die richtige Wahl getroffen!
Diese Sennheiser-Produkte werden Sie lange Jahre durch
Zuverlässigkeit, Wirtschaftlichkeit und einfache Bedienung
überzeugen. Dafür garantiert Sennheiser mit seinem gu-
ten Namen und seiner in mehr als 50 Jahren erworbenen
Kompetenz als Hersteller hochwertiger elektroakustischer
Produkte.
Nehmen Sie sich nun ein paar Minuten Zeit, um diese
Anleitung zu lesen. Wir möchten, daß Sie einfach und
schnell in den Genuß dieser Technik kommen.
Leistungsmerkmale .......................................................... 5
Kopfhörer HD 280 pro / HD 280 silver ............................... 5
Kopfhörer HD 280 -13 .......................................................... 5
Einsatzbereiche ................................................................ 5
Lieferumfang ..................................................................... 6
Zu Ihrer Sicherheit ........................................................... 6
Kopfhörerbügel einstellen............................................... 7
Kopfhörer transportieren ................................................ 7
Reinigung ........................................................................... 7
Verschleißteile austauschen.......................................... 8
Lieferbares Zubehör und Verschleißteile....................... 8
Ohrpolster austauschen..................................................... 8
Kopfbügelpolster austauschen ......................................... 8
Anschlußkabel austauschen............................................. 9
Kopfhörer in Hör-/Sprechgarnitur umarbeiten ............... 9
Technische Daten.............................................................10
Frequenzgang....................................................................10
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr4
5
Leistungsmerkmale
Kopfhörer HD 280 pro / HD 280 silver
• Geschlossener, dynamischer Stereo-Kopfhörer
• Detailgetreue, lineare Wiedergabe für anspruchsvolle
Monitor-Anwendungen
• Niederohmiger Kopfhörer (Impedanz von 64 Ω)
• Hörermuscheln klappbar und drehbar für platzsparen-
den Transport
• Sehr gute Außengeräuschdämmung von bis zu 32 dB
• Neodym-Magnete für hohen Schalldruckpegel
(113 dB / 1 VRMS)
• Komfortabler Sitz über mehrere Stunden durch
• geringes Gewicht
• angenehme, ohrumschließende Ohrpolster
• gepolsterten, einstellbaren Kopfhörerbügel

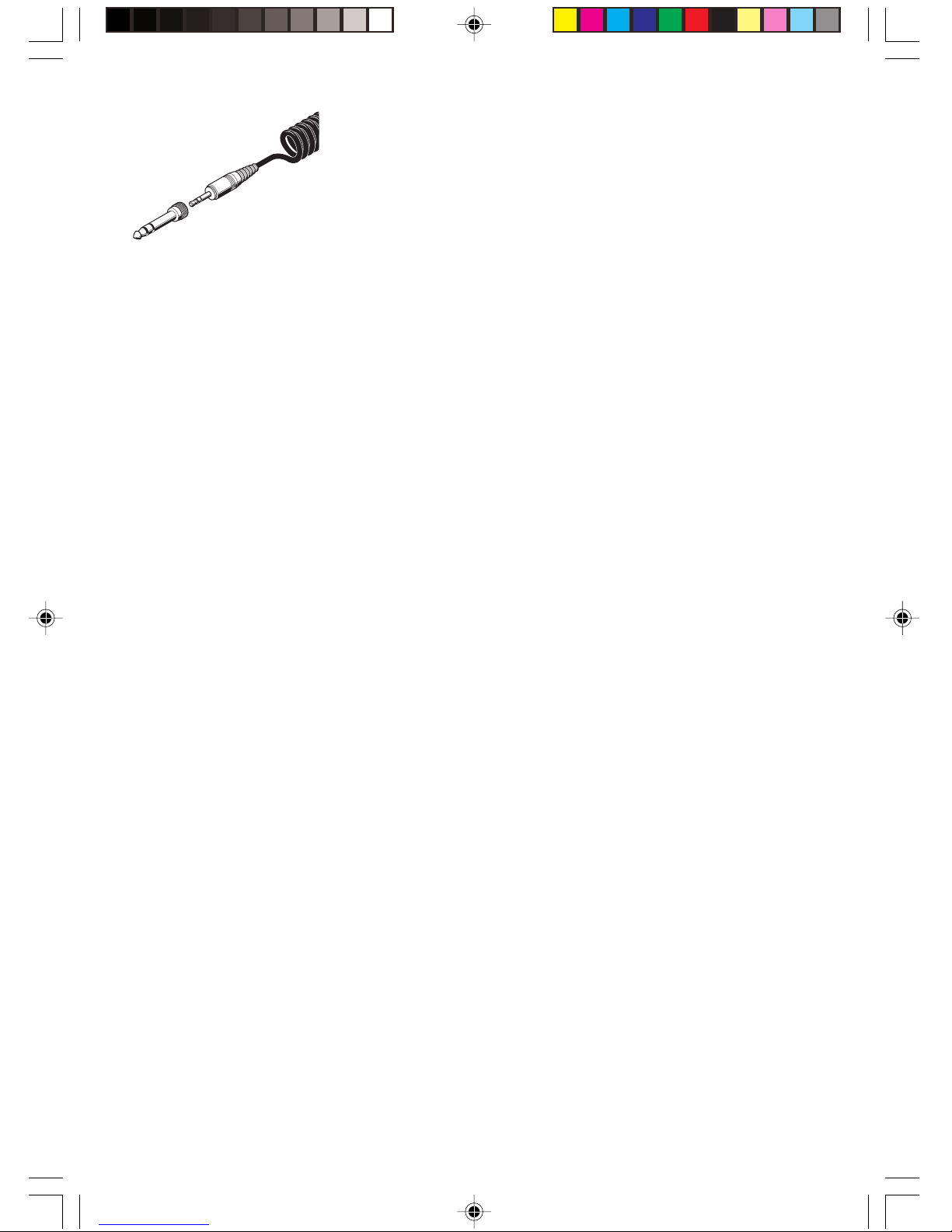

• Einseitiges Wendelkabel mit 3,5-mm-Klinkenstecker und
verschraubbarem Adapter auf 6,3-mm-Klinkenstecker
• Problemlos austauschbare Einzelteile
Kopfhörer HD 280 -13
Baugleich mit dem Kopfhörer HD 280 pro, jedoch als
hochohmige Variante mit einer Impedanz von 300 Ω.
Einsatzbereiche
Der Kopfhörer schirmt nicht nur Außengeräusche sehr
gut ab, sondern verhindert auch, daß der Kopfhörerton
nach außen dringt. Er eignet sich daher besonders gut für
den Einsatz
• als Monitorhörer in lauten Umgebungen
• in Rundfunk- und Fernsehanstalten
• in Film und Theater
• in Recordingstudios
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr5
6
Lieferumfang
• Kopfhörer
• 6,3-mm-Klinkenadapter
• Bedienungsanleitung
Zu Ihrer Sicherheit
Dieser Kopfhörer wird von Ihnen professionell eingesetzt.
Daher unterliegt der Gebrauch bei gewerblicher Nutzung
den Regeln und Vorschriften der zuständigen Berufsge-
nossenschaft. Sennheiser als Hersteller ist verpflichtet, Sie
auf möglicherweise bestehende gesundheitliche Risiken
ausdrücklich hinzuweisen.
Mit diesem System können Schalldrücke über 85 dB(A)
erzeugt werden. 85 dB(A) ist der Schalldruck, der laut
Gesetz als maximal zulässiger Wert über die Dauer eines
Arbeitstages auf Ihr Gehör einwirken darf. Er wird nach
den Erkenntnissen der Arbeitsmedizin als Beurteilungs-
pegel zugrunde gelegt. Höhere Lautstärken oder eine län-
gere Einwirkzeit können Ihr Gehör schädigen. Bei höhe-
ren Lautstärken muß daher die Hörzeit verkürzt werden,
um eine Schädigung auszuschließen.
Sichere Warnsignale dafür, daß Sie sich zu lange einem zu
lauten Geräusch ausgesetzt haben, sind:
Sie hören ein Klingeln oder Pfeifgeräusche in den
Ohren!
Sie haben den Eindruck (auch kurzzeitig),
hohe Töne nicht mehr wahrzunehmen!
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr6
7
Kopfhörerbügel einstellen
Um eine gute Tonübertragung und den bestmöglichen
Tragekomfort zu erzielen, müssen Sie den Kopfhörer Ihrem
Kopf richtig anpassen. Dazu können Sie den Kopfhörer-
bügel rastend verstellen.
Kopfhörer transportieren
Um die Kopfhörer platzsparend zu transportieren, haben
Sie drei Möglichkeiten, ihn zusammenzuklappen:
1. Um ihn möglichst kompakt zusammenzuklappen, kön-
nen Sie die Hörermuscheln zwischen den Kopfhörer-
bügel schieben (Variante A und B).
Hinweis:
Um den Kopfhörer entsprechend Variante B zusam-
menzuklappen, müssen Sie den Kopfhörerbügel her-
ausziehen.
2. Um ihn möglichst flach zusammenzuklappen, können
Sie die Hörermuscheln um 90°drehen.
Reinigung
Reinigen Sie von Zeit zu Zeit den Kopfhörer mit einem
weichen, leicht feuchten Tuch. Geben Sie bei starker Ver-
schmutzung ein mildes Reinigungsmittel (z. B. Geschirr-
spülmittel) ins Wasser.
Hinweis:
Verwenden Sie auf keinen Fall lösemittelhaltige Reinigungs-
mittel.
A
B
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr7
8
Verschleißteile austauschen
Lieferbares Zubehör und Verschleißteile
• Ohrpolster
• Kopfbügelpolster
• Anschlußkabel

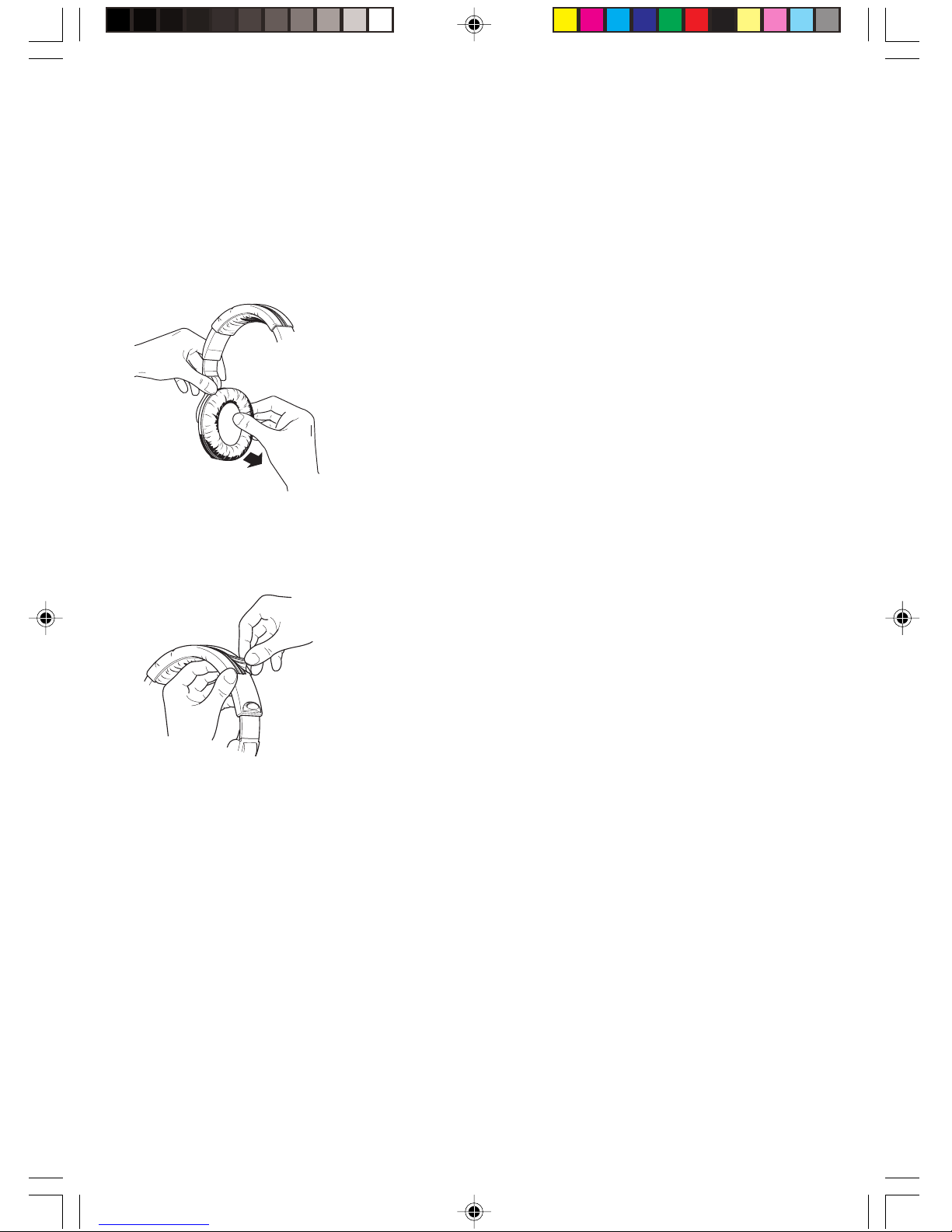

Ohrpolster austauschen
Fassen Sie hinter das Ohrpolster und ziehen Sie es von
der Hörermuschel ab. Krempeln Sie das neue Ohrpolster
auf die Hörermuschel.
Kopfbügelpolster austauschen
씰Ziehen Sie den Verschluß des Kopfbügelpolsters, wie
in der nebenstehenden Abbildung gezeigt, auseinan-
der und nehmen Sie das verschlissene Kopfbügelpolster
ab.
씰Legen Sie das neue Kopfbügelpolster um den
Kopfhörerbügel.
씰Ziehen Sie die beiden Verschlußseiten des Kopfbügel-
polsters zusammen, bis sie leicht überlappen.
씰Drücken Sie den Verschluß zusammen.
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr8
9
Anschlußkabel austauschen
Wenn das Anschlußkabel defekt ist, müssen Sie es austau-
schen. Gehen Sie wie folgt vor:
씰Entfernen Sie das Ohrpolster. Fassen Sie dazu hinter
das Ohrpolster und ziehen Sie es von der Hörermuschel
ab.
씰Lösen Sie die Schraube und entfernen Sie sie.
씰Entfernen Sie die Abdeckung der Hörermuschel .
씰Ziehen Sie den Stecker ab.
씰Nehmen Sie den Knickschutz des Anschlußkabels aus
der Halterung .
씰Legen Sie den Knickschutz des neuen Anschlußkabels
in die vorgesehene Halterung.
씰Stecken Sie den Stecker des neuen Anschlußkabels
linksbündig, wie in der Abbildung gezeigt, in die Buch-
se.
씰Setzen Sie die Abdeckung auf die Hörermuschel .
씰Setzen Sie die Schraube wieder ein und ziehen Sie
die Schraube an.
씰Krempeln Sie das Ohrpolster auf die Hörermuschel.
Kopfhörer in Hör-/Sprechgarnitur umarbeiten
Ihr Sennheiser-Servicepartner kann Ihren Kopfhörer mit
einem Mikrofon ausstatten, so daß Sie ihn als Hör-/Sprech-
garnitur nutzen können.
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr9
10
dB
(1 Pa/V)
Hz
Technische Daten
HD 280 pro
HD 280 silver HD 280-13
Klassifizierung
(nach IEC 268-7) 268-7-IEC-DCSC-64R0-2 268-7-IEC-DCSC-03R2-2
Wandlerprinzip dynamisch dynamisch
Impedanz 64 Ω(nach IEC 268-7) 300 Ω(nach IEC 268-7)
Dauereingangsleistung 0,5 W (nach IEC 268-7) 0,5 W (nach IEC 268-7)
Ankopplung ans Ohr ohrumschließend ohrumschließend
Übertragungsbereich
(–10 dB bezogen auf 1 kHz) 8 Hz — 25 kHz 8 Hz — 25 kHz
Schalldruckpegel 102 dB (nach IEC 268-7) 102 dB (nach IEC 268-7)
113 dB / 1 VRMS 107 dB / 1 VRMS
Schalldämmung max. 32 dB max. 32 dB
Klirrfaktor < 0,1 % (bei 1 kHz, 100 dB SPL) < 0,1 % (bei 1 kHz, 100 dB SPL)
Gewicht ca. 285 g ca. 285 g
Bügelandruckkraft ca. 6 N ca. 6 N
Länge Wendelkabel min. 1 m min. 1 m
max. 3 m max. 3 m
Frequenzgang
Diffusfeld-Übertragungsmaß
HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr10
