Schuller 316538D Manual de usuario
1
ASPAS
VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
316538D
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 9
Para ver la ficha técnica de producto completa, puede usar el siguiente código QR:
Para cualquier duda técnica pongase encontacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email [email protected] o en nuestro teléfono 961 601 051 Ext. 229 Rev.07–.23
2
LISTADO DE COMPONENTES INCLUIDOS.
Abra con cuidado el embalaje. Retire los elementos de las inserciones de espuma de poliestireno. Retire la
carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar dañar el acabado.
Nota: Verifique con el inventario de piezas que se hayan incluido todas las piezas antes de iniciar la
instalación.
RECOMENDACIONES DE SEGURIDAD.
Lea detenidamente este manual antes de comenzar la instalación y guarde estas instrucciones.
Para evitar una posible descarga eléctrica, antes de instalar su ventilador, desconecte la
alimentación apagando el diferencial de línea de techo y el interruptor de pared asociado.
Todo el cableado debe estar de acuerdo con las normas eléctricas nacionales y locales.
Para reducir el riesgo de lesiones personales, no doble ni modifique la posición de las palas. Nunca
inserte objetos extraños entre las aspas giratorias del ventilador.
3
Para reducir el riesgo de incendio, descarga eléctrica o daño al motor, no use reguladores de
velocidad de pared con este ventilador. Use solo el control de velocidad del mando a distancia.
NOTA: Las precauciones e instrucciones de seguridad importantes que aparecen en el manual no
están destinadas a cubrir todas las condiciones posibles, y situaciones que pueden ocurrir. Debe
entenderse que el sentido común y la precaución son factores necesarios en la instalación y
funcionamiento de este ventilador.
GUIA DE INSTALACIÓN
Preparación de la instalación:
Para evitar lesiones personales y daños, asegúrese de que la ubicación para colgar permita 2,3 metros
libre desde suelo hasta las aspas y 76cm libres en la horizontal desde cualquier pared o elemento
constructivo.
Asegúrese que el techo puede soportar el peso del ventilador.
Instalación del Soporte a techo:
INSTALACIÓN EN TECHO DE MADERA O ESCAYOLA.
2,3m
De las aspas
al suelo
76cm
Desde la
pared o
cualquier
objeto
4

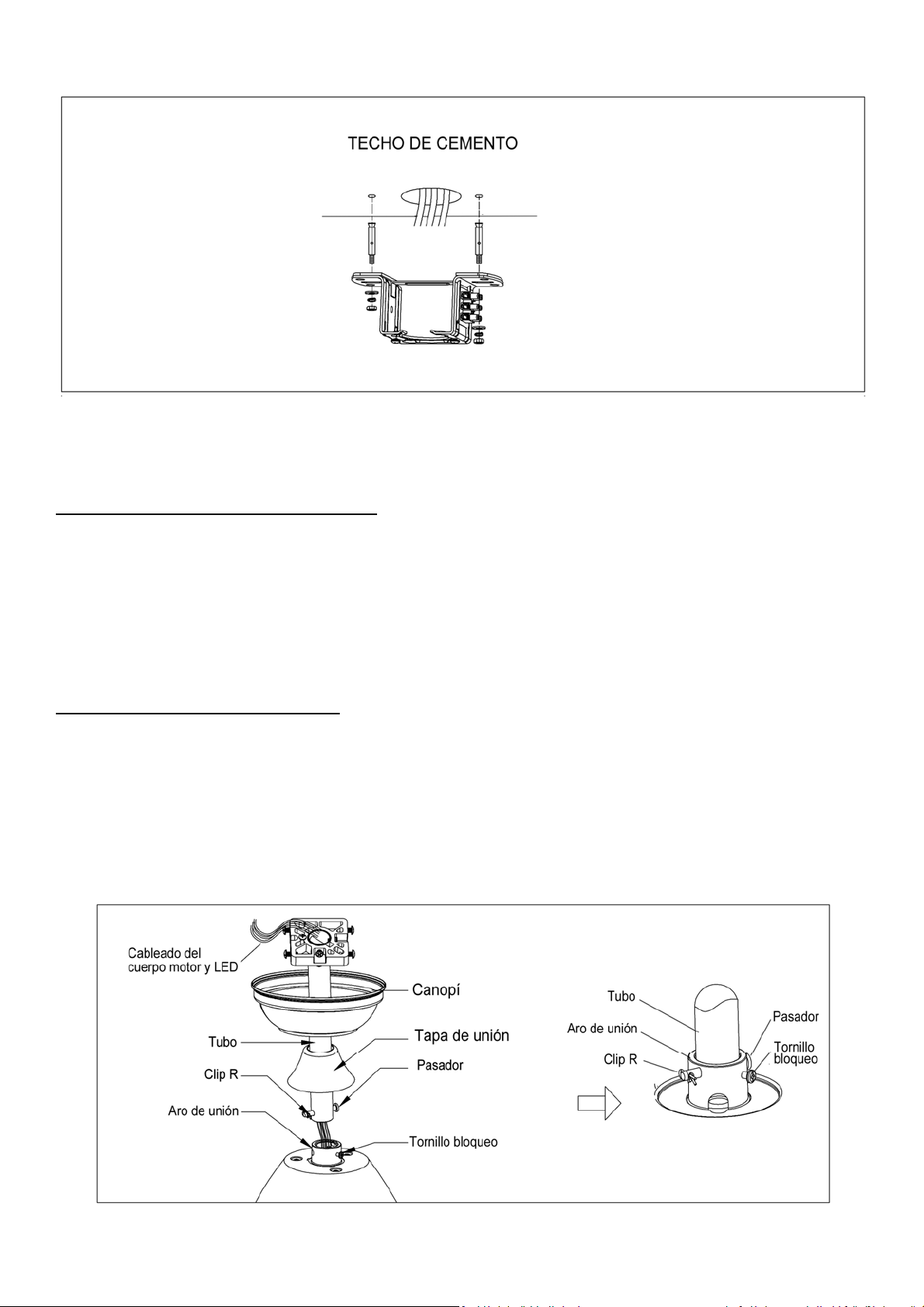

INSTALACIÓN EN TECHO DE CEMENTO
Montaje de los componentes del ventilador:
1- Selección de la altura del ventilador:
Dispone de dos tubos de instalación ( corto 15 cm y largo 25 cm). Recibirá el tubo corto ya premontado
junto al anclaje antibalanceo. Esto proporciona una altura total de 45 cm al ventilador una vez montado.
Si desea una altura mayor (55 cm ) deberá sustituir el tubo corto por el largo suministrado.
Debe retirar el anclaje antibalanceo, los tornillos y pasadores de montaje, que lleva el tubo corto y
colocarlos en las mismas posiciones en el tubo largo.
2- Unión del tubo al cuerpo(motor)
- Retirar el pasador inferior del tubo y pasar las tapas embellecedoras (Canopí y tapa de unión) según el
esquema.
- Pasar por el interior del tubo los cables provenientes del cuerpo (motor), hasta extraerlos por el lado
opuesto ( soporte a techo). Introducir el tubo en el aro de unión y fijar con el pasador, el clip R e inmovilizar
con los tornillos de bloqueo, enroscando proporcionalmente en ambos lados. Cubrir con la tapa del aro de
unión.
5
3- Montaje a techo.
-Retirar los 4 tornillos del Anclaje anti-balanceo
- Colgar el conjunto en el Soporte a techo, insertando el Anclaje anti-balanceo en la posición indicada
en el esquema. Volver a fijar los tornillos para inmovilizar el conjunto.
4- Conexión a corriente.
-Introducir el módulo de control en su ubicación dentro del Anclaje anti-balanceo ( según esquema) y
conectar los cables del cuerpo siguiendo la guía de color y números indicados en el módulo.
-Conectar los cables de corriente al módulo en los conectores asignados en el esquema.
6
-Una vez conectado, subir el canopí hasta el techo cubriendo el anclaje, módulo y cableado. Bloquear con
los tornillos.
5- Montaje de las palas
Instalar las palas, mediante los tornillos proporcionados.
7
6- Montaje de la placa iluminación. Montar el plafón metálico fijándolo bajo las aspas.
-Conectar la Placa LED a los cables que salen de la cara inferior del motor, mediante la ficha de conexión
rápida. Después fijar la placa LED, mediante sus imanes, en el plafón metálico.
7- Colocar el difusor de cristal. Montar el difusor haciendo coincidir las ranuras del difusor con los
suspensores del plafón y girar.
8
NOTAS DE FUNCIONAMIENTO:
1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el
funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá.
2. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará
completamente apagada, si se corta la corriente a través del interruptor de pared.
3. Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se amplifique el
rumor del ventilador debido a la cámara de aire existente. Recomendamos añadir un material aislante
en la cámara del techo para mitigar la trasmisión del sonido.
4. Aspas no intercambiables entre diferentes ventiladores, los conjuntos de aspas están equilibrados
con pesos exactos.
Manual de uso del mando a distancia
Avisos
1. Cada mando a distancia está sincronizado de origen con su ventilador. Otro mando a distancia no
hará que el ventilador funcione. No intercambiar los mandos.
2. Para enlazar el mando por control remoto con la luz del ventilador, inmediatamente después de
encender el ventilador mantenga pulsado el botón 1 unos segundos hasta la confirmación del
enlace con un pitido.
3. Cuando el mando a distancia falla, compruebe que las baterías del interruptor hacen buen
contacto, están fijadas correctamente o si se agotaron.
OFF Apagado ventilador
Aire cambiante (Velocidad aleatoria /
Encendido ventilador en la última función F/R)
ON Encendido ventilador en velocidad
deseada
F/R Inversión giro aspas
Luz ON 3000K
Luz ON 4500K
Luz ON 6000K
Reduce intensidad luz
Aumenta intensidad luz
Luz ON – OF memoria anterior
Temporizador
Requiere 2 Pilas 1,5V AAA
9
ASPAS
DIMMABLE CEILING FAN
316538D
INSTALLATION GUIDE
You may use the following QR code to view the complete technical data sheet of the product:
If you have any technical questions, please do not hesitate to contact our technical Department.
10
LIST OF INCLUDED COMPONENTS.
Carefully open the packaging. Remove the elements from the Styrofoam inserts. Remove the motor
housing and place it on a carpet or on some Styrofoam to avoid damaging the finish.
Note: Check the parts inventory to ensure that all parts have been included before commencing installation.
SAFETY RECOMMENDATIONS.
• Please read this manual carefully before commencing installation and keep the instructions safe.
• To avoid possible electrical shock, before installing your fan, turn off the circuit breakers and wall switch to
the fan supply line leads.
• All wiring must be in accordance with national and local electrical standards.
• To reduce the risk of personal injury, do not bend or change the position of the blades. Never insert
foreign objects between the rotating fan blades.
