Schmalz SCPS Series Especificaciones técnicas

SCPS series

SCPS –2 - xx –xx –NO –M12-5

SCPS –2 - xx –xx –NC –M12-5

DE Kurz-Bedienungsanleitung 2

EN Brief operating instructions 2

FR Notice d’utilisation simplifiée 2

ES Manual de instrucciones resumido 5

IT Manuale d’uso breve 5

NL Beknopte bedieningsinstructies 5

J. Schmalz GmbH · Johannes-Schmalz-Str. 1 · D-72293 Glatten · T: +49 7443 2403-0

[email protected]

30.30.01.00659 · 00 · 07/14

2 | DE/EN/FR/ES/IT/NL © J. Schmalz GmbH · 30.30.01.00659 · 00 · 07/2014

DE Kurz-Bedienungsanleitung

EN Brief operating instructions

FR Notice d’utilisation simplifiée

Hinweis: Diese Kurzanleitung beschreibt die grundlegenden Funktionen des Ejektors und dient erfahrenen

Anwendern als Schnelleinstieg. Weiterführende und vollständige Funktionsbeschreibungen des Ejektors sind der

ausführlichen Betriebsanleitung zu entnehmen.

Siehe: www.schmalz.com

Note: These brief operating instructions describe the basic functions of the ejector. They are intended to provide a

quick start for experienced users. Consult the detailed operating instructions for a more in-depth and complete

description of the ejector’s functions.

See: www.schmalz.com

Remarque: Cette notice décrit les fonctions de base de l’éjecteur et sert de présentation rapide aux utilisateurs

expérimentés. Pour tout complément d’information et la description complète du fonctionnement de l'éjecteur,

veuillez consulter la version complète des instructions de service.

Voir: www.schmalz.com

3 | DE/EN/FR/ES/IT/NL © J. Schmalz GmbH · 30.30.01.00659 · 00 · 07/2014

1Sicherheitshinweise / Security Note / Remarque sur la

sécurité

Vor Inbetriebnahme des Ejektors

sind grundsätzlich die

Sicherheitshinweise der

ausführlichen Betriebsanleitung zu

beachten.

Es wird ausdrücklich darauf

hingewiesen, dass diese

Kurzanleitung keinen Anspruch auf

Vollständigkeit erhebt.

You must observe the safety

instructions found in the detailed

operating instructions before

starting to operate the ejector.

We particularly emphasize that

these brief operating instructions

make no claim to being exhaustive.

Veuillez impérativement respecter

les consignes de sécurité contenues

dans les instructions de service

détaillées avant de mettre

l'éjecteur en service.

Nous attirons votre attention sur le

fait que cette notice d’utilisation

n’est pas exhaustive.

Der Betrieb des Ejektors ist

ausschließlich über Netzgeräte mit

Schutzkleinspannung (PELV)

gestattet. Es ist für sichere

elektrische Trennung der

Versorgungsspannung gemäß

EN60204 zu sorgen.

The ejector may only be operated

via power supply units with

protected extra-low voltage (PELV).

The system must incorporate safe

electrical cut-off of the power

supply in compliance with EN60204.

Le fonctionnement de l'éjecteur est

autorisé exclusivement via des

blocs secteur avec très basse

tension de protection (PELV).

Garantissez une séparation

électrique efficace de la tension

d’alimentation conformément à EN

60204.

2Geräteaufbau / Configuration / Configuration

Anzeige Prozesszustand

Process state display

Affichage de l'état du processus

Bedienelemente

Control elements

Élément de commande

Drosselschraube Abblasen

Throttle screw Blow-Off

Throttle vis de purge

Vakuumanschluss G1/8“

Vacuum connector G1/8“

Raccord de vide G1/8“

Elektrischer Anschluss M12-5

Electrical connection M12-5

Connexion électrique M12-5

Steuerung

Control

Boît de commande

Befestigungsbohrungen für M4

Mounting hole for M4

Trou de fixation pour M4

Druckluftanschluss G1/8“

Compressed air connection G1/8“

Raccord d'air comprimé G1/8“

Schalldämpferdeckel

Cover of the silencer

Couverture du silencieux

Abluftausgang

Exhaust outlet

Sortie d'échappement

1 5

(max. 4Nm)

(max. 2Nm)

4 | DE/EN/FR/ES/IT/NL © J. Schmalz GmbH · 30.30.01.00659 · 00 · 07/2014

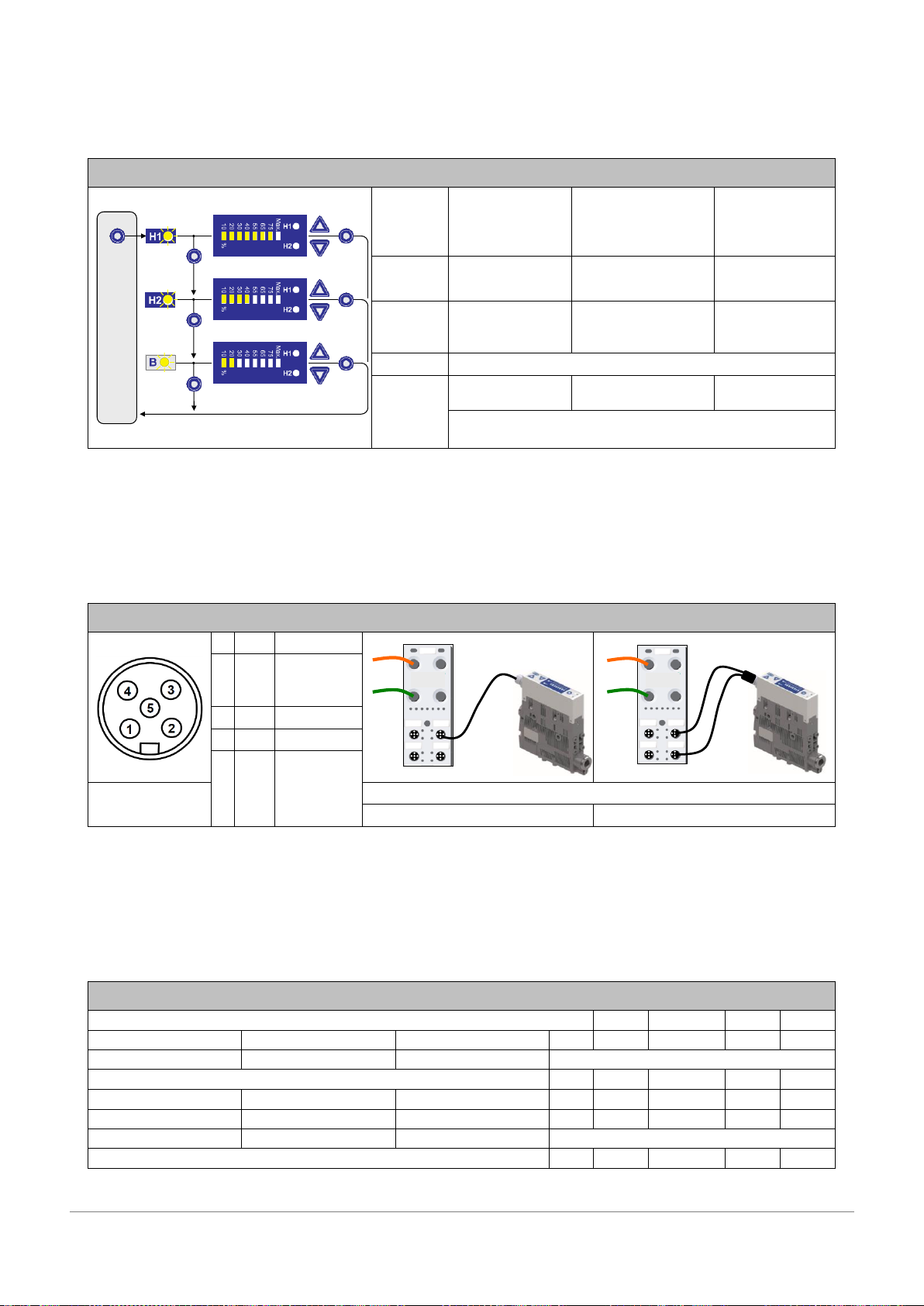

3Einstellung / Setting / Réglage

Max. = off

Einstellung der

Schaltschwelle der

Luftsparfunktion

Setting the switching

threshold of the air

saving function

Définir le seuil de

commutation de

la fonction

d'économie d'air

20% * H1 oder

(H1 - H2 - 25mbar)

20% * H1 or

(H1 - H2 - 25mbar)

20% * H1 ou

(H1 - H2 -25mbar)

Einstellung der

Schaltschwelle der

Teilekontrolle

Setting the switching

threshold of the part

control

Définir le seuil de

commutation de

la contrôle part

10mbar

0 = off

Einstellung der

Abblaszeit

Setting the Blow-Off-

time

Définir le temp de

soufflage

10% = 20ms | 20% = 50ms | 30% = 100ms | 40% = 250ms | 55%

= 500ms | 65% = 750ms | 75% = 1s | Max. = 1,5s

4Elektrischer Anschluss / Electrical connection /

Branchement électrique

US/A (24VDC)

Saugen /

Suction /

Aspiration

GndS/A

Abblasen /

Blow-off /

Soufflage

M12

Abblaszeit / Blow-Off-Time / Temps de soufflage

B > 0

B ≥0

5Betriebsparameter / Operating parameters /

Paramètres d’exploitation

min

typ

max

Versorgungsspannung

Supply voltage

Tension d‘alimentation

US/A

19,2

26,4

VDC

Nennstrom (US/A)

Nominal current (US/A)

Courant nominal (US/A)

SCPS –xx –NO / SCPS –xx –NC

IS/A

110/70

Ausgangsstrom

Output current

Courant de sortie

150

Betriebsdruck

Operating pressure

Pression de fonction

bar

Luftverbrauch

Air consumption

Consommation d‘air

SCPS –2 - 07 / SCPS –2 - 09 / SCPS –2 - 14

24/37/87

l/min

US/ UA

BUS

I/O

US/ UA

BUS

I/O

5 | DE/EN/FR/ES/IT/NL © J. Schmalz GmbH · 30.30.01.00659 · 00 · 07/2014

ES Manual de instrucciones resumido

IT Manuale d’uso breve

NL Beknopte bedieningsinstructies

Nota: Estas instrucciones resumidas describen las funciones básicas del eyector y sirven de acceso rápido para el

usuario experimentado. Las descripciones completas de las funciones del eyector se deben consultar en las

instrucciones de servicio completas.

Véase: www.schmalz.com

Nota: Questa guida breve descrive le funzioni principali dell’eiettore ed è prevista per una rapida introduzione per gli

utenti esperti. Una descrizione più dettagliata e completa del funzionamento dell’eiettore è riportata nella versione

integrale delle Istruzioni per l’uso.

Vedi: www.schmalz.com

NL: Aanwijzing: Deze korte handleiding beschrijft de wezenlijke functies van de ejector en is bedoeld voor ervaren

gebruikers teneinde snel aan de slag te kunnen. Verdergaande en volledige beschrijvingen van de werking van de

ejector zijn in de uitvoerige bedieningsinstructies te vinden.

Zie: www.schmalz.com

6 | DE/EN/FR/ES/IT/NL © J. Schmalz GmbH · 30.30.01.00659 · 00 · 07/2014

1Indicaciones de seguridad / Indicazioni di sicurezza /

Veiligheidsinstructies

Antes de poner en marcha el

eyector, es imprescindible

observar las normas de seguridad

de las instrucciones de manejo

completas.

Advertimos explícitamente que

estas instrucciones resumidas no

pretenden ser completas.

Prima della messa in funzione

dell’eiettore, leggere attentamente le

indicazioni di sicurezza riportate nella

versione integrale delle Istruzioni per

l’uso.

Si fa notare espressamente che

questa guida breve non ha alcun

intento di completezza.

Vóór de inbedrijfstelling van de

ejector dienen principieel de

veiligheidsinstructies zoals die zijn

vermeld binnen de uitvoerige

bedieningsinstructies in acht te

worden genomen.

Wij wijzen er met nadruk op dat er

voor wat deze korte handleiding

betreft geen aanspraak op

volledigheid kan worden gemaakt.

El eyector se debe operar sólo con

fuentes de alimentación con baja

tensión de protección (PELV). Se

debe procurar una desconexión

eléctrica segura de la tensión de

alimentación según EN60204.

Il funzionamento dell'eiettore è

ammesso esclusivamente mediante

alimentatori di rete con bassa

tensione di protezione (PELV). È

necessario garantire la separazione

elettrica sicura della tensione di

alimentazione, secondo EN 60204.

Het in werking stellen van de ejector

is uitsluitend toegestaan met

gebruikmaking van voedingsadapters

met een veilige, zeer lage spanning

(PELV). Er dient voor een veilige

elektrische scheiding van de

voedingsspanning conform EN60204

te worden gezorgd.

2Estructura del aparato / Struttura dell'apparecchio /

Opbouw van de apparatuur

Visualización de estado del proceso

Visualizzazione di stato del processo

Geven van proces-state

Elemento de manejo

Elemento di comando

Bedieningselement

Acelerador tornillo de purga

Acceleratore colpo vite Off

Throttle schroef Blow Off

Conexión de vacío G1/8“

Attacco per vuoto G1/8"

Vacuümaansluiting G1/8”

Conexión eléctrica M12-5

Collegamento elettrico M12-5

Elektrische aansluiting M12-5

Control

Comando

Besturing

Orificios de fijación para M4

Fori di fissaggio per M4

Montageboorgaten voor M4

Conexión de aire comprimido G1/8“

Attacco aria compressa G1/8“

Persluchtaansluiting G1/8“

Cubierta del silenciador

Copertina del silenziatore

Cover van de geluiddemper

Salida de escape

Scarico

Uitlaat

1 5

(max. 4Nm)

(max. 2Nm)

7 | DE/EN/FR/ES/IT/NL © J. Schmalz GmbH · 30.30.01.00659 · 00 · 07/2014

3Ajuste (parcial) / Impostazione (parziale) / Instelling

(gedeeltelijk)

Max. = off

Ajuste del umbral de

conmutación de la

regulación de ahorro

de aire

Impostazione della

soglia d'intervento del

dispositivo di

risparmio dell'aria

Instelling van de

schakeldrempel van

de luchtspaarregeling

20% * H1 o

(H1 - H2 - 25mbar)

20% * H1 opp.

(H1 - H2 - 25mbar)

20% * H1 of

(H1 - H2 -25mbar)

Ajuste del umbral de

conmutación del

control de las piezas

Impostazione della

soglia d'intervento del

controllo pezzi

Instelling van de

schakeldrempel van

de onderdelen-

controle

10mbar

0 = off

Ajuste del tiempo de

soplado

Impostazione del

tempo di soffiaggio

Instelling van de

afblaastijd

10% = 20ms | 20% = 50ms | 30% = 100ms | 40% = 250ms | 55% = 500ms

| 65% = 750ms | 75% = 1s | Max. = 1,5s

4Conexión eléctrica / Collegamento elettrico /

Elektrische aansluiting

US/A (24VDC)

Aspirar /

Aspirazione

/ Zuigen

GndS/A

Descargar /

Soffiaggio /

Afblazen

M12

Tiempo de purga / Tempo di blow-off / Blow-off tijd

B > 0

B ≥0

5Parámetros de funcionamiento / Parametri operativi /

Operationele parameters

min

typ

max

Tensión de alimentación

Tensione di alimentazione

Voedingsspanning

US/A

19,2

26,4

VDC

Intensidad nominal (US/A)

Corrente nominale (US/A)

Nominale stroom (US/A)

SCPS –xx –NO / SCPS –xx –NC

IS/A

110/70

Corriente de salida (PNP)

Corrente di uscita (PNP)

Uitgangsstroom (PNP)

150

Presión de trabajo

Pressione di esercizio

Werkdruk

bar

Consumo de aire

Consumo d'aria

Luchtverbruik

SCPS –2 - 07 / SCPS –2 - 09 / SCPS –2 - 14

24/37/87

l/min

US/ UA

BUS

I/O

US/ UA

BUS

I/O

Otros manuales para SCPS Series

Otros manuales de Equipos industriales de Schmalz

Schmalz

Schmalz X-Pump - SXPi Manual de usuario

Schmalz

Schmalz SNG-Y Series Instrucciones de funcionamiento

Schmalz

Schmalz Mini Compact Ejector SCPMc Manual de usuario

Schmalz

Schmalz EVE-TR 4 - 8 DC Manual de usuario

Schmalz

Schmalz SCG Series Manual de usuario

Schmalz

Schmalz FXCB Manual de usuario

Schmalz

Schmalz SCPMb Instrucciones de funcionamiento y mantenimiento

Schmalz

Schmalz SNG-M Series Instrucciones de funcionamiento

Schmalz

Schmalz VOL Series Manual de usuario

Schmalz

Schmalz SSP Manual de usuario

Schmalz

Schmalz FMP-SVK Series Manual de usuario

Schmalz

Schmalz FXP-i Manual de usuario

Schmalz

Schmalz FXP Manual de usuario

Schmalz

Schmalz SPZ Manual de usuario

Schmalz

Schmalz SCPSb-07 Manual de usuario

Schmalz

Schmalz FS Series Manual de usuario

Schmalz

Schmalz VCBL-G-K1 Manual de usuario

Schmalz

Schmalz SBPG Manual de usuario

Schmalz

Schmalz ROB-SET ECBPi MATCH UR Manual de usuario

Schmalz

Schmalz SEAC 10 RP Series Manual de usuario

Schmalz

Schmalz SPZ 10.01.22.02100 Manual de usuario

Schmalz

Schmalz Compact Ejector SCPMc Manual de usuario

Schmalz

Schmalz SPZ Manual de usuario

Schmalz

Schmalz SCPMc Manual de usuario

Manuales populares de Equipos industriales de otras marcas

ABB

ABB Unifix AD Manual

Mark 7

Mark 7 Evolution Manual de usuario

Husky

Husky HyPET Manual de usuario

bora

bora PM-1800 Manual de usuario

Grizzly

Grizzly T32428 Manual de usuario

Siemens

Siemens 8MF1 Series Manual de usuario

ABB

ABB HT610965 Manual de usuario

ABB

ABB SafeLink Manual de usuario

Phoenix

Phoenix PHX-150 Manual de usuario

ABB

ABB A165-L32 Manual de usuario

ABB

ABB HT842936 Manual de usuario

Rioned

Rioned UrbanJet Manual de usuario

Hermetica

Hermetica 10 Series Manual de usuario

HORNER

HORNER OEE Solution Manual de usuario

Hammerhead

Hammerhead HG375 Manual de usuario

SCHUNK

SCHUNK VERO-S NSE-A3 138 Instrucciones de uso

ABB

ABB HT566657 Manual de usuario

Webasto

Webasto GSE CAN Manual de usuario
