Scheppach CSH56 Guía de inicio rápido

DE Kettensäge mit Benzinmotor

Originalbedienungsanleitung 8

GB Petrol Chain Saw

Translation of the original instruction manual 31

FR Tronçonneuse Thermique

Traduction des instructions d’origine 52

CZ Řetězová pila s benzínovým motorem

Překlad originálního návodu k obsluze 75

SK Reťazová píla s benzínovým motorom

Preklad originálu návodu na obsluhu 96

HU Benzinmotoros láncfűrész

Az eredeti használati útmutató fordítása 117

CSH56

ACHTUNG!:

Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!

CAUTION!:

Read the manual carefully before operating this machine!

ATTENTION!:

Lire la notice intégralement avant l’utilisation de la machine!

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

Art.Nr.

5910114903

AusgabeNr.

5910114850

Rev.Nr.

09/04/2019

 www.scheppach.com  ser[email protected] +(49)-08223-4002-99 +(49)-08223-4002-58

Heruntergeladen von manualslib.de Handbücher-Suchmachiene

www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

1 2 3 4 5 7 8

15 14 13 12 11 10 9

17 18 19

Heruntergeladen von manualslib.de Handbücher-Suchmachiene

www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

19a

11a 11b

Heruntergeladen von manualslib.de Handbücher-Suchmachiene

www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

14 4

3a 3b

10x

CHOKE

Heruntergeladen von manualslib.de Handbücher-Suchmachiene

www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Heruntergeladen von manualslib.de Handbücher-Suchmachiene

www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

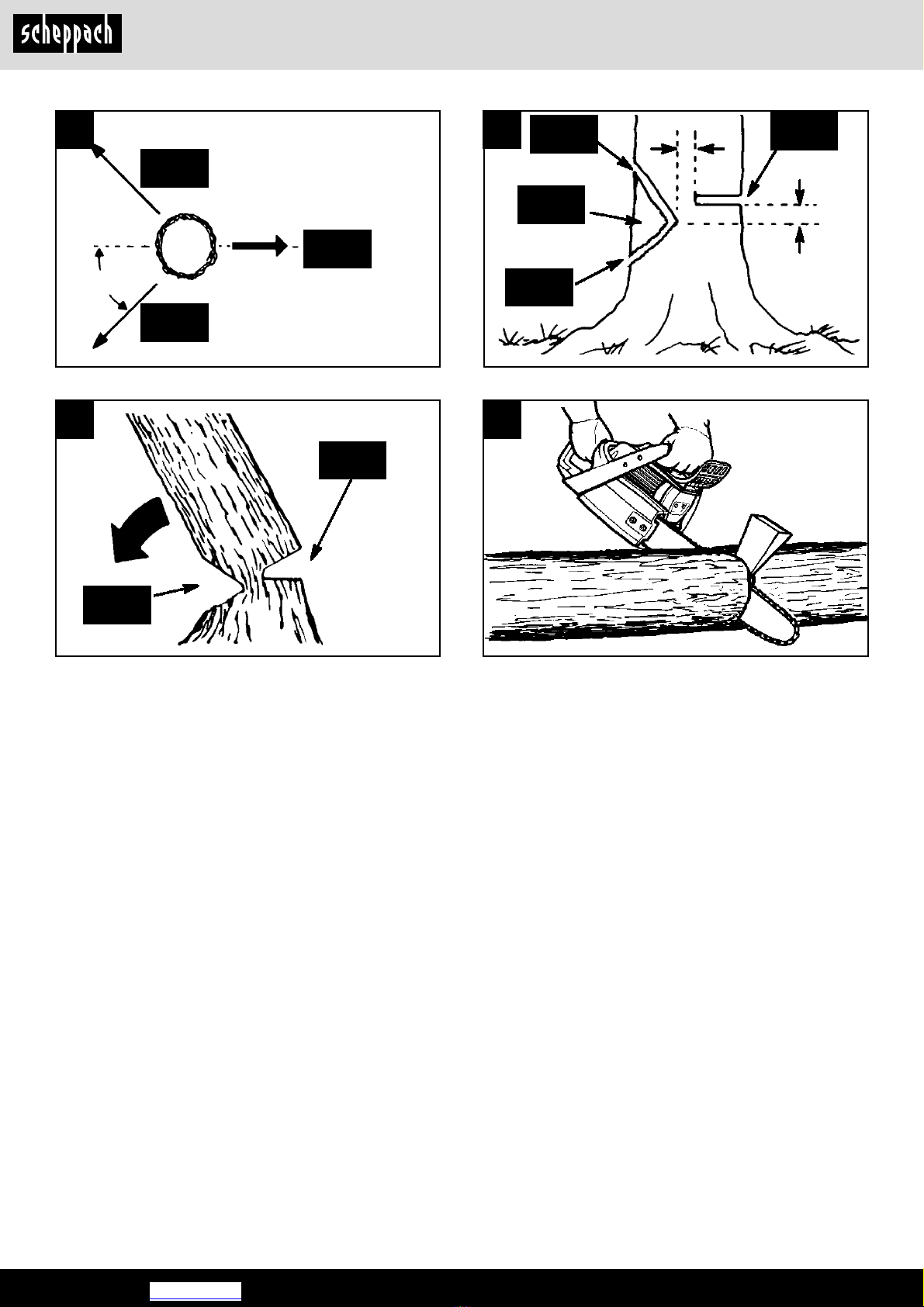

Fallrichtung

45_

Fluchtweg

Pos.1

Pos.2

Keil

Erster

Schnitt

Zweiter

Schnitt

Abschließender Schnitt hier. 5 cm

überder Keilmitte.

5 cm

Pos.1

Pos.2

Pos.3

Pos.4

Pos.1

Pos.2

Pos.1 Pos.4

Pos.3

Pos.2

A B

“Scharnier” hält den Baum auf seinem

Stumpf und steuert die Fallrichtung

Fallschnitt

öffnet sich

Keil

schließt

sich

Pos.2

Pos.4

Pos.2

Pos.4

C D

Heruntergeladen von manualslib.de Handbücher-Suchmachiene

www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Oberschnitt Unterschnitt

Pos.2Pos.1

Zweiter Schnitt

Erster Schnitt auf belasteter

Stammseite

Erster Schnitt auf der belasteten

Stammseite

Zweiter Schnitt

Pos.1

Pos.2

Mit Stammseite

1.Schnitt

2.Schnitt

1.Schnitt

Pos.1 Pos.1

Pos.2

Schnitt

Mit Stützbock

1.Schnitt

2.Schnitt

Pos.1

Pos.2

Erster

Schnitt

Zweiter Schnitt

Dritter

Schnitt

Überstand

Stutzmethode

Pos.1

Pos.2

Pos.3

Pos.1

Pos.2 Pos.1

Pos.1

Pos.1 Pos.2

Pos.3

Pos.2 Pos.2

Pos.2

Pos.1

Heruntergeladen von manualslib.de Handbücher-Suchmachiene

www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

8 | DE

ACHTUNG!

Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befol-

gen Sie unbedingt die Sicherheitsvorschriften!

Diese Motorsäge darf nur von Personen mit entsprechender Unterweisung und Gefahren-

schulung („Teilnahmebescheinigung Motorsägen-Lehrgang mit landes-typischem Ausbil-

dungsstandard“) bedient werden!

Betriebsanleitung sorgfältig aufbewahren!

Hinweis:

Bitte beachten Sie, dass einige nationale Vorschriften die Verwendung der Maschine ein-

schränken können.

Heruntergeladen von manualslib.de Handbücher-Suchmachiene

www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

DE |9

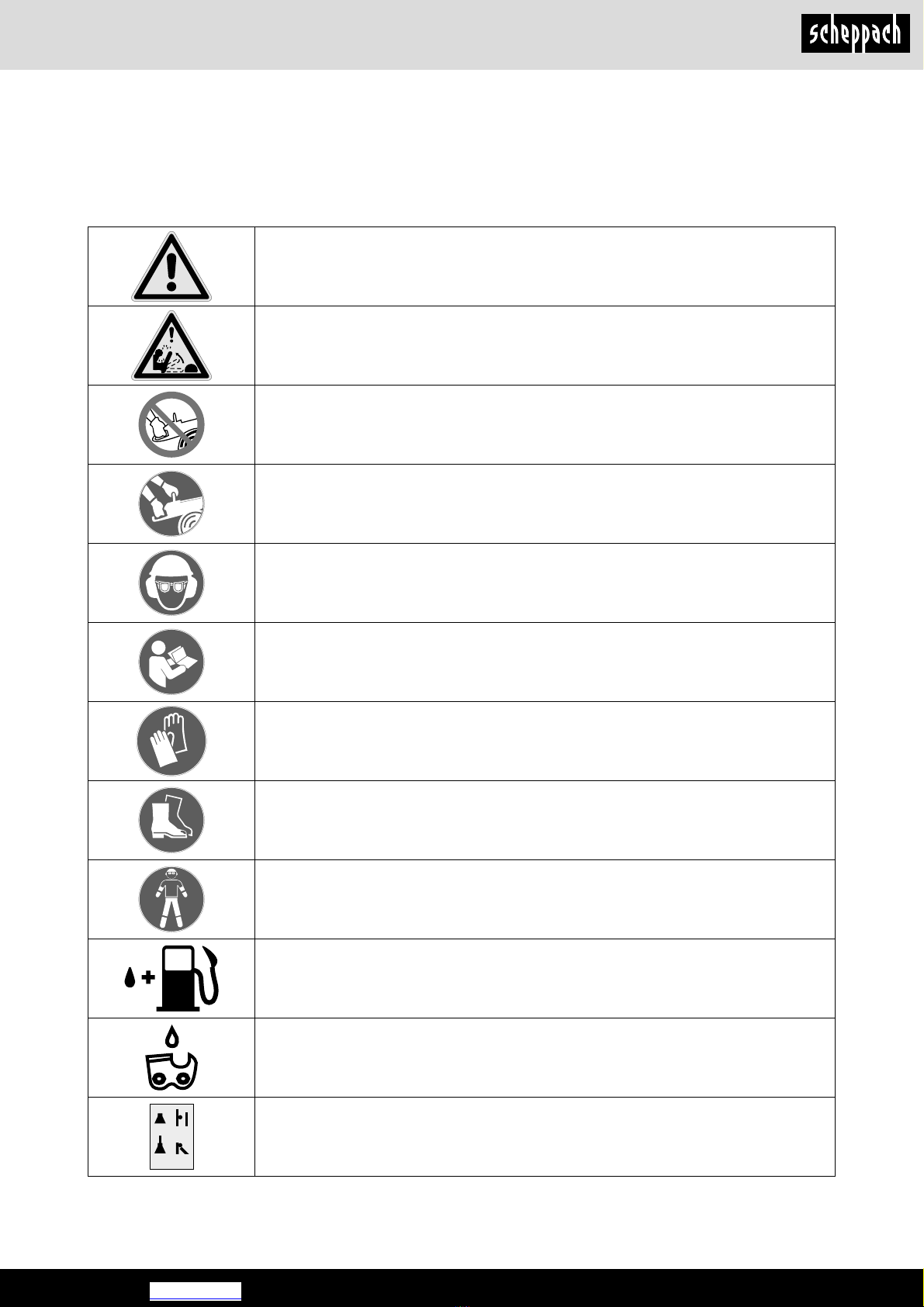

Erklärung der Symbole

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die

Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst

beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

Lesen, Verstehen und Befolgen Sie alle Warnhinweise.

Warnung! Gefahr von Rückschlag (Kickback). Hüten Sie sich vor einem Rückschlag der

Kettensäge und vermeiden Sie den Kontakt mit der Schienenspitze.

Benutzen Sie das Gerät nicht einhändig.

Benutzen Sie das Gerät immer mit beiden Händen.

Tragen Sie immer Schutzbrille, Gehörschutz und einen Schutzhelm.

Lesen Sie die komplette Bedienungsanleitung bevor Sie das Gerät benutzen.

Tragen Sie immer Sicherheits- und Anti-Vibrations-Handschuhe wenn Sie das Gerät

benutzen.

Tragen Sie immer rutschfeste Sicherheitsschuhe mit Schnittschutz wenn Sie das Gerät

benutzen.

Wichtig ist das Tragen von Schutzkleidung für Füße, Beine, Hände und Unterarme.

Einfüllö󰀨nung für Kraftsto󰀨.

Einfüllö󰀨nung für Sägekettenöl.

CHOKE

gedrückt - Choke deaktiviert

heraus gezogen - Choke aktiviert

Heruntergeladen von manualslib.de Handbücher-Suchmachiene

www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

10 | DE

Einstellschrauben für Vergaser:

L niedrige Drehzahl

H hohe Drehzahl

T Leerlaufdrehzahl

Einstellung der Kettenbremse:

Weißer Pfeil: Kettenbremse deaktiv

Schwarzer Pfeil: Kettenbremse aktiv

Einbaurichtung der Sägekette

Garantierter Schallleistungspegel des Gerätes.

Achtung! Heiße Oberäche

ON Ein-/Aus Schalter - „ON“

Ein-/Aus Schalter - „STOP“

ACHTUNG! Betriebssto󰀨e sind feuergefährlich und explosiv -Verbrennungsgefahr

Heruntergeladen von manualslib.de Handbücher-Suchmachiene
