SNC-431RDIA

KURZANLEITUNG / QUICK INSTALLATION GUIDE e

IP Dome Kamera mit IR-LEDs

IP dome camera with IR LEDs

Modell / Model:

SNC-431RDIA

Lieferumfang:

1x Kamera SNC-431RDIA

1x Bohrlochschablone

1x Set Schrauben und Dübel

1x Kurzanleitung und Sicherheitshinweise

1x CD mit Browser Plugin, Config Tool,

Video Player, Benutzerhandbuch

Items included in the delivery:

1x Camera SNC-431RDIA

1x Mounting drawing paper

1x Set screws and anchors

1x Quick installation guide and security note

1x CD with browser plugin, Config Tool,

video player, user manual

Besondere Ausstattungsmerkmale:

Brillante Bilder in hoher Qualität auch bei

geringer Beleuchtung

Einfache Bedienung dank einer intuitiven

Benutzeroberfläche

Video Analyse Funktionen

3x Streaming, Multicast

120dB Wide Dynamic Range (WDR)

P2P fähig

Cloud fähig

1/3“ Progressive Scan CMOS Sensor

20 B/S bei 4 MP, 25 B/S bei 3 MP (PAL)

24V AC, PoE Betriebsspannung

4 Privatzonen

4 unabhängige Zonen für

Bewegungserkennung

Special features:

Excellent image quality, even under

poor light conditions

Easy to use thanks to intuitive user

interface

Video Analytics supported

3x streaming, multicast

120dB Wide Dynamic Range (WDR)

P2P capable

Cloud capable

1/3“ progressive scan CMOS sensor

20 fps at 4 MP, 25 fps at 3 MP (PAL)

24V AC, PoE voltage

4 privacy zones

4 independent zones for motion detection

Version 1.1sfi/1016/dt-engl/A5

SNC-431RDIA

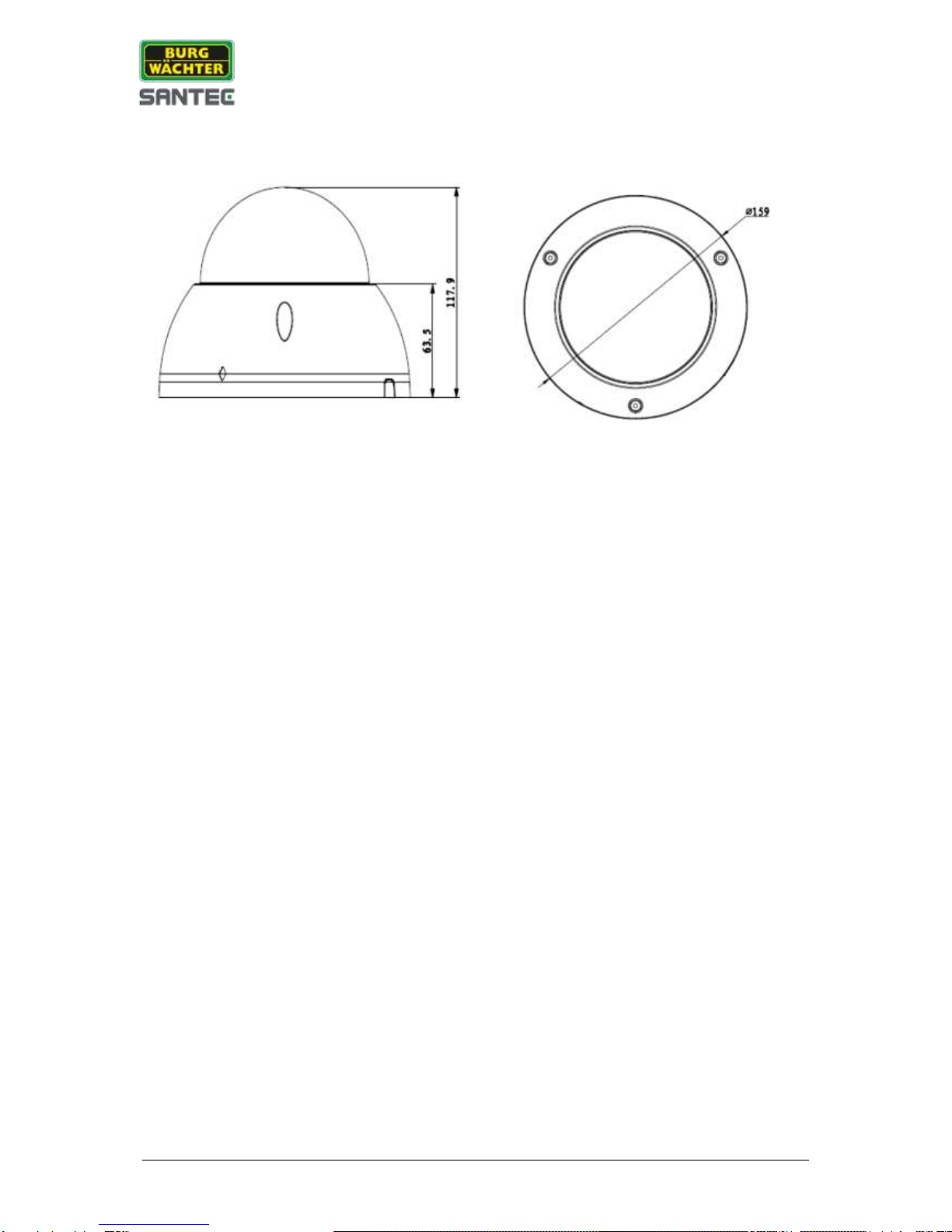

Technische Zeichnung / Technical drawing:

Alle Angaben in mm.

Zeichnung nicht maßstabsgerecht.

Irrtum und technische Änderungen

vorbehalten.

All dimensions in mm.

Drawings not true to scale.

Subject to technical changes.

Errors excepted.

Bitte beachten:

Bitte beachten Sie auch das Beiblatt mit

Sicherheitshinweisen und Vorsichts-

maßnahmen.

Please note:

Please also read the supplemental sheet

on safety precautions and safety

instructions.

SNC-431RDIA

Technische Daten / Technical specifications:

Modell / Model

SNC-431RDIA

Kameratyp / Camera type

IR-Dome Kamera / IR Dome camera

Installation / Installation

Innen- und Außenbereich / Indoors and outdoors

Videonorm / Video norm

PAL / NTSC

Bildsensor / Image sensor

1/3” 4 Megapixel CMOS

Aktive Bildelemente / Effective pixel

2688(H) x 1520(V)

Max. Auflösung / Resolution

4MP(2560x1440); 3MP(2304x1296);

720P(1280× 720); D1(704× 576/704× 480);

CIF(352× 288/352× 240)

Bildrate / Frame rate (PAL)

4MP(1~20fps)/3MP(1 ~ 25/30fps)

Signal/Rauschabstand / SN ratio

> 50 dB

Objektiv / Lens

2,7 –12 mm motorisiertes Objektiv /

2.7 –12 mm motorized lens

Blickwinkel / Angle of view

100° - 33° (horizontal)

Lichtempfindlichkeit / Illumination

0.01 Lux, F1.4

Rauschunterdrückung / Noise reduction

3D NR

Weißabgleich / White balance

AWB

WDR (Wide Dynamic Range)

BLC / HLC / 120dB WDR

Alarm Eingang/Ausgang / Alarm in/out

1/1

Videoausgang / Video output

RJ-45

Speicherkarte / Memory slot

Micro SD, max. 128GB

Schutzart / Classification

IP66, IK10

OSD-Menü / OSD menu

Mehrere Sprachen / Multi-language

IR-Scheinwerfer / IR LEDs

Max. 50m Reichweite* / Max. 50m range*

Betriebsspannung / Voltage

24 V AC ±10%, PoE

Leistungsaufnahme / Power consumption

Max. 11.5 Watt

Betriebstemperatur /

Operating temperature

-30° bis / to +60° C

Lagertemperatur / Storage temperature

0° bis / to +60° C

Abmessungen / Dimensions

Φ 159mm× 117.9mm

Gewicht / Weight

ca. 800 g

Gehäusefarbe / Housing color

Weiß / White

Zertifizierung / Certification

Empfohlenes Netzteil /

Recommended power adapter

VCA-24V-1A/B

Empfohlener Rekorder /

Recommended recorder

SNVR-1412P, SNVR-1812P, SNVR-11612P

* Hinweis: Die Reichweite des IR-Strahlers ist stark abhängig von Einsatzort und von der

Umgebung. Stark absorbierende Flächen, wie z.B. dunkle raue Strukturen (Boden, Rasen,

Asphalt) können zu einer deutlichen Verringerung der maximalen Reichweite führen.

Irrtum und technische Änderungen vorbehalten.

* Note: The range of the built-in IR-LEDs strongly depend on the location and the

surroundings. Strongly absorbent surfaces, e.g. dark, rough structures (floor, lawn or asphalt)

may lead to a considerable reduction of the maximum range.

Subject to technical changes without notice. Errors excepted.

SNC-431RDIA

Inbetriebnahme

Installieren Sie die Kamera am

gewünschten Ort.

Schließen Sie die Kamera an die

Betriebsspannung / PoE an.

Installieren Sie den auf der CD

mitgelieferten IP-Finder.

Standard Login ab Werk:

Benutzername: admin

Passwort: 9999

Es wird dringend empfohlen, nach Starten

der Kamera den Benutzernamen und das

Passwort zu ändern unter:

Einstellungen ► System ► Konto

Klicken Sie auf das Stift-Symbol und

ändern Sie den Benutzernamen und das

Passwort.

Getting started

Install the camera in the desired

location.

Connect the camera to power / PoE.

Install the IP-Finder which is included on

the supplied CD.

Default login:

User account: admin

Password: 9999

It is highly recommended to change the

user name and password. Make these

changes here:

Setting ►System ►Account

Click on the pencil symbol and change

the user name and password.

Ausführliches Benutzerhandbuch:

Diese Kurzanleitung dient dazu, das Gerät

einfach und unkompliziert in Betrieb zu

nehmen. Eine ausführliche Beschreibungen

der einzelnen Funktionen finden Sie im

Benutzerhandbuch, das Sie auf unserer

Webseite als pdf-Datei herunterladen

können:

www.santec-video.com/Download/

Bedienungsanleitung/ SNC-

431RDIA_HB_d.pdf

Alternativ können Sie für einen schnellen

Zugriff auf das Handbuch diesen QR-Code

einlesen, um das Handbuch direkt auf Ihr

Smartphone oder Tablet zu erhalten.

Detailed user manual:

The purpose of this quick installation guide

is to start the device in an easy and

convenient way. Further detailed

explanations and descriptions of the various

functions are available in the user manual

which you can download as pdf file from our

website:

www.santec-video.com/Download/

Bedienungsanleitung/ SNC-

431RDIA_HB_e.pdf

Alternatively, for quick access to the user

manual, you can scan the below QR-code to

view the user manual on your smartphone

or tablet.

SNC-431RDIA

Beschreibung der Kamera-Konfigurationen

1. LIVE

Stream

Protokoll

Manuelle Aufnahme

Schnappschuss

2. WIEDERGABE

Aufnahmen

Suche

Daten Download

Kalender

3. EINSTELLUNGEN

Kamera

Netzwerk

Ereignis

Speicherung

System

Information

4. ALARM

Alarm Liste

Alarm Ton

5. SETUP ASSISTANCE

Stream

Bitrate

Bildanpassungen

6. LOGOUT

Description of camera configurations

1. LIVE

Stream

Protocol

Manual recording

Snapshot

2. PLAYBACK

Recordings

File download

Date

3. SETTINGS

Camera

Network

Event

Storage

System

Information

4. ALARM

Alarm list

Alarm sound

5. SETUP ASSISTANCE

Stream

Bitrate

Image setting

6. LOGOUT

SNC-431RDIA

Online Fernzugriff

Sie haben die Möglichkeit, auf Ihre

Kameras und Rekorder von Unterwegs über

einen PC oder Laptop mit einem aktuellen

Windows Betriebssystem ohne DDNS

zuzugreifen. Führen Sie hierzu die

folgenden Schritte durch:

1) Aktivieren Sie die P2P Funktion

Ihres Gerätes und verbinden Sie es

mit dem Internet. Der P2P Status

zeigt „online“ wenn das Gerät sich

erfolgreich mit dem Server

verbunden hat.

2) Erstellen Sie ein kostenloses

Verwaltungskonto unter

www.cloud1.burg.biz und fügen Sie

Ihre Kameras durch Eingabe der

Seriennummer, Benutzername und

Passwort Ihrem Account hinzu.

3) Sie können nun über Ihr

Verwaltungskonto auf die

eingerichteten Geräte zugreifen

Online remote control

You can control your cameras and recorder

by PC or notebook with actual Windows OS

without DDNS when you are connected to

the Internet. Therefore do the following

steps:

1) Enable the P2P function of your

device and connect it to the Internet.

The P2P state becomes “online”

when device has successfully

connected to server.

2) Register a free account at

www.cloud1.burg.biz and add your

cameras and recorders to your

account by entering serial number,

username and password.

3) Now you can enter your account and

control your devices.

Live

Wiedergabe / Playback

Um diesen Service nutzen zu können müssen Sie die Nutzungsbedingungen akzeptieren.

http://cloud1.burg.biz ►„Jetzt registrieren“ ►„Service Bestimmungen“

To use this service you have to accept the Terms of Service at:

http://cloud1.burg.biz ► „Sign Up Now“ ► „Terms of Service“

SNC-431RDIA

„Burg Cam“ App für P2P

Anwendungen:

Sie können das Gerät auch über die

„Burg Cam“ App von Ihrem Smartphone

oder Tablet aufrufen und steuern.

Es stehen folgende Apps für

Smartphones und für Tablets zur

Verfügung, jeweils als kostenlose „Lite“

oder als kostenpflichtige „Pro“ Version:

„Burg Cam“ App for P2P

applications:

Using the “Burg Cam” App, you

can call-up and control the device

by your smartphone or tablet. The

following Apps are available for

smartphone and tablets: the a

free-of-charge “Lite” version or

the “Pro” version with costs.

SNC-431RDIA

Hinweise zur Geräteentsorgung

Bitte beachten Sie im Fall der Entsorgung

unbrauchbarer Geräte die geltenden

gesetzlichen Vorschriften.

Dieses Symbol bedeutet, dass

elektrische und elektronische

Geräte am Ende ihrer

Nutzungsdauer vom Hausmüll getrennt

entsorgt werden müssen. Bitte entsorgen

Sie das Gerät bei Ihrer örtlichen

kommunalen Sammelstelle.

Impressum

Das Copyright dieser Bedienungsanleitung

liegt ausschließlich bei SANTEC BW AG.

Jegliche Vervielfältigung auch auf

elektronischen Datenträgern bedarf der

schriftlichen Genehmigung der SANTEC

BW AG. Der Nachdruck –auch

auszugsweise –ist verboten.

Irrtum und technische Änderungen

vorbehalten.

SANTEC ist ein eingetragenes

Warenzeichen der SANTEC BW AG. Übrige

evtl. genannte Firmen- und Produktnamen

sind Warenzeichen oder eingetragene

Warenzeichen bzw. Marken der jeweiligen

Inhaber.

Notes on waste disposal

Please respect the local legal regulations on

waste if you need to dispose of

discarded appliances.

This symbol means that electrical

appliances need to be disposed of properly

and not simply with unsorted household

refuse. Please respect local regulations on

waste disposal.

be reproduced, stored in a retrieval system

or transmitted, in any form or by any means

(electronic, mechanical, photocopying,

recording or otherwise), without the written

prior permission of SANTEC BW AG.

No reproduction of any part or excerpts

thereof are permitted.

Errors excepted. Specifications are subject

to change without notice for quality

improvement.

SANTEC is a registered trademark of

SANTEC BW AG. All other companies or

products mentioned in this publication are

trademarks, registered trademarks or

brands of the respective company.

An der Strusbek 31

22926 Ahrensburg

Germany

www.santec-video.com

Otros manuales de Cámara IP de Santec

Santec

Santec SNC-331DLNN Manual de usuario

Santec

Santec SNC-380DN Manual de usuario

Santec

Santec SNC-P3601M Manual de usuario

Santec

Santec VTC-249IRP Manual de usuario

Santec

Santec SNC-3901MDN Manual de usuario

Santec

Santec SNC-3302 Manual de usuario

Santec

Santec SNC-3342 Manual de usuario

Santec

Santec SNC-637ID Manual de usuario

Santec

Santec SNC-211RSIA Manual de usuario

Santec

Santec SNC-CPR-01 Manual de usuario

Santec

Santec SNC-311RINA Manual de usuario

Santec

Santec VTC-475IRT Manual de usuario

Santec

Santec SNC-240 Manual de usuario

Santec

Santec VCHD-1622 Manual de usuario

Santec

Santec SNC-670ID Manual de usuario

Santec

Santec SNC-521IR/W Manual de usuario

Santec

Santec SNC-6312IRH Manual de usuario

Santec

Santec VDC-610ID Manual de usuario

Santec

Santec SNC-565IR/W Manual de usuario

Manuales populares de Cámara IP de otras marcas

FLIR

FLIR Exx series Manual de usuario

Avigilon

Avigilon H4A-BO1-IR Manual de usuario

Digital Watchdog

Digital Watchdog DWCA-C128-64 Manual de usuario

ShareTech

ShareTech AV1 Manual de usuario

Ezviz

Ezviz C6C Manual de usuario

Melchioni

Melchioni UCAM 2015 Manual de usuario

Geutebruck

Geutebruck G-Cam/ESD-4630 Manual de usuario

Arecont Vision

Arecont Vision MegaBall AV3146DN-3310-D-LG Manual de usuario

Mitel

Mitel 6800i Series Manual de servicio

Vitek

Vitek VTC-IR403-212NP Manual de usuario

THOMSON

THOMSON DSC - 323W Manual de usuario

AVer

AVer FB2027 Manual de usuario

ENFORCER

ENFORCER EV-T5105-N2SQ Manual de usuario

Wansview

Wansview NC543 Manual de usuario

Eneo

Eneo MCB-64A0003M0A Manual de usuario

deView electronics

deView electronics CBDNI36F Manual de usuario

Swann

Swann SwannEye Manual de usuario

LevelOne

LevelOne IP CamSecure Manual de usuario
