Samsung WF361BVBEWR Guía de instalación

BIGBANG - PJT

TRAINING MANUAL

May. 2012

SAMSUNG Clothes Washer

Digital Appliances Division

WF361BVBEWR

1. Prod ct Introd ction ---------------------------- 3

2. Changed Part List ------------------------------- 6

3. Instr ction of F nction ------------------------ 12

4. Test Mode & Error Check --------------------- 22

5. SVC Information ( Tro bleshooting ) ------ 45

6. Reference Information -------------------------- 51

7. Disassembly & Reassembly ------------------ 60

8. Nomenclat re -------------------------------------- 72

CONTENTS

1-1. Concept

1.Product Introduction

▶ V.R.T (Vibration Reduction Technology)

: the lowest vibration & noise level

▶ Extra- apacity (3.6 cu.ft. DOE)

▶ Stylish Design

▶ Vibration Reduction Technology

▶ Extra- apacity (3.6 cu.ft. DOE)

▶ Direct Drive Inverter motor

▶ Tender Drum

Main

Feat re

S b.

Feat re

▶ Delay Start: up to 19 hours

▶ hild Lock

▶ Sanitize

▶ Pure ycle

▶ Steam ( WF363, WF365 )

1-2. Sales Point & Product Positioning

1.Product Introduction

Brand Sams ng (Big Bang) LG Whirpool

Design 　

Model WF361ANW WM2250CW WFW9050XW

Retail price ( hite) $ 799 $799 $749

Key Sales point VRT™ Direct Drive System Direct Drive System

USP

Spec

Capacity 3.6 cu.ft 3.6 cu.ft 3.5 cu.ft

MEF 3.0 ↑ 3.0 3.0

WCF 3.3 ↓ 3.3 3.3

kWh/year 97kWh/year ↓ 97kWh/year 137kWh/year

VRT Yes - -

RPM 1,100 1,200 1,100

Motor DD motor DD motor DD motor

Cycle # 8 7 6

Heater(900W) YES YES YES

Des-ign

Display 18:88 seg. 18:88 seg. Led

Color White White White

Door White Silver White

W X D X H 27 X 31.5 X 38.7" 27 X 29.7 X 38.7" 27 X 30.5 X 36"

1.Product Introduction

1-3. Product Dimension

Dimension Inch (Cm)

Height-Overall

(A) 38.7” (98.4)

idth

(B) 27” (68.6)

Depth with Door Open

at 90 Degrees

(C)

50.8”(129)

Depth

(D) 31.5’’(80)

Div Basic ( Big Bang ) Big Bang

Shape

WF220ANW WF361BVB

Features

1) Wool ark : Yes

2) Temp : Cold/Cold – Warm/Cold

- Warm/Warm – Hot/Cold

3) Icon : Old Version

1) Wool ark : No

2) Temp : Cold – Eco Warm

- Warm – Hot

3) Icon : New Version

2-1. SSY P NEL CONTROL

2.Changed Part List

2-2. SSY DR WER

2.Changed Part List

Div Basic ( Big Bang ) Big Bang

Shape

WF220ANW WF361BVB

Features 1) Location of LOGO : Top 1) Location of LOGO : Center

2-3. SSY DRUM

2.Changed Part List

Div Basic ( Big Bang ) Big Bang

Shape

WF220ANW WF361BVB

Features 1) Capacity (DOE) : 3.5 CU. FT

2) The shape of Drum-Back : Old

1) Capacity (DOE) : 3.6 CU. FT

2) The shape of Drum-Back : New

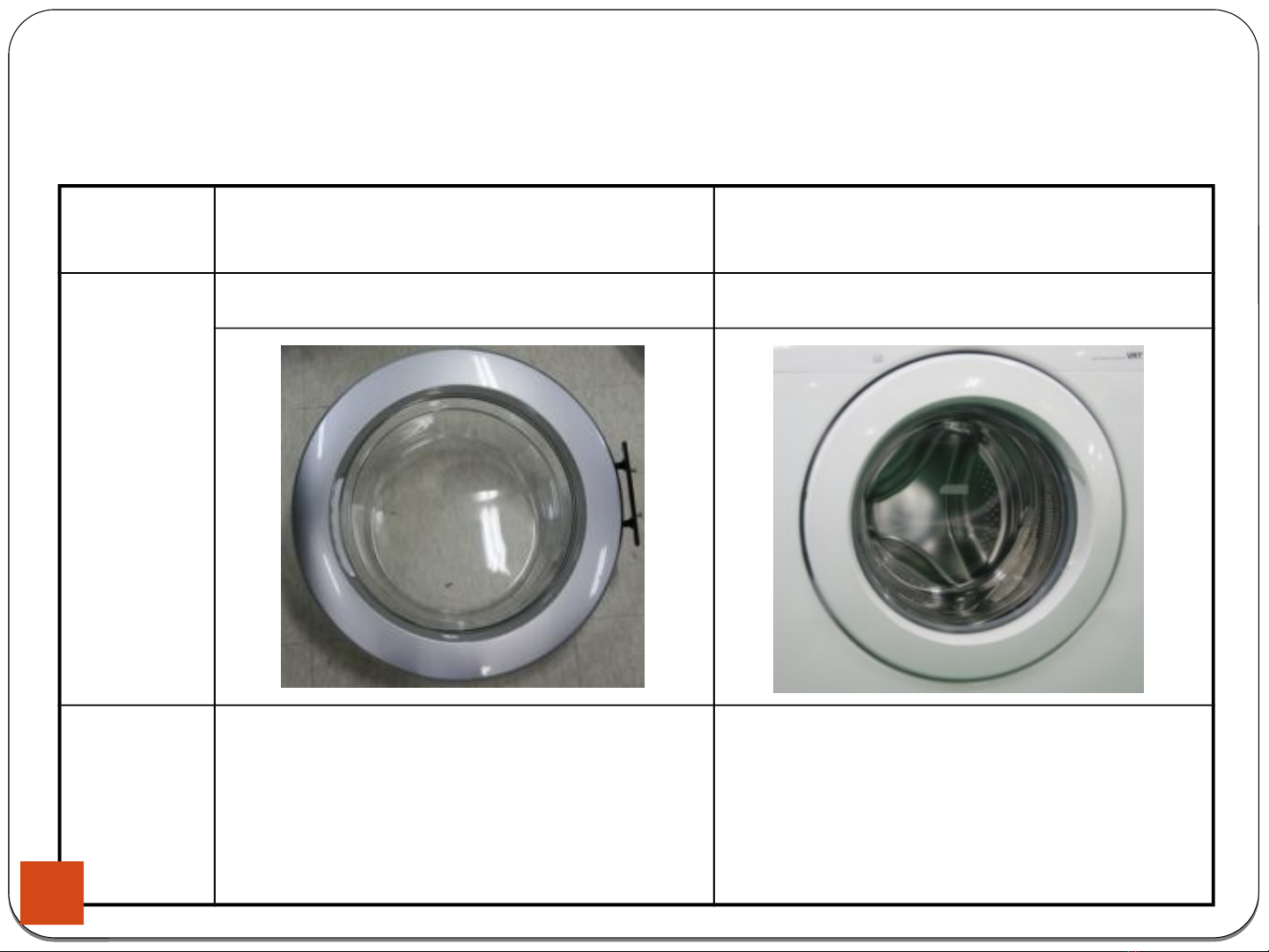

2-4. SSY DOOR

2.Changed Part List

Div Basic ( Big Bang ) Big Bang

Shape

WF220ANW WF361BVB

Features 1) Color : Silver 1) Color : White

2-5. SSY KNOB ENCODER

2.Changed Part List

Div Basic ( Big Bang ) Big Bang

Shape

WF220ANW WF361BVB

Features 1) Shafe : Old 1) Shafe : New
