Samsung SV-613X Manual de usuario

VIDEO CASSETTE RECORDER

SV-613X/611X/610X/510X

SV-613F/610F

SV-613B

SV-B150B/B150X/B130G

SERVICE

PLAY

REC

SYSTEM

REW

F.F

POWER EJECT

PROGRAM

STOP

PLAY

REC

SYSTEM

POWER EJECT

PROGRAM

STOP

REW F.F

SV-510X

SV-B150B/B150X

SV-B130G

SV-613X/611X/610X/613F/610F/613B

Manual

VIDEO CASSETTE RECORDER CONTENTS

For mechanical disassembly and adjustment, refer to the “Mechanical Manual”

(DX7-A/AC, DX8-A/AC AC68-20392A).

1. Precautions

2. Reference Information

3. Product Specifications and

Comparison Chart

4. Disassembly and Reassembly

5. Alignment and Adjustment

6. Exploded View and Parts List

7. Electrical Parts List

8. Block Diagrams

9. PCB Diagrams

10. Wiring Diagram

11. Schematic Diagrams

© Samsung Electronics Co., Ltd. APR. 1998 AC68-20402A

Schematic Diagrams

Samsung Electronics 11-3

11-1 S.M.P.S/POWER

C1S08 : 82/400 (Free Voltage Option)

Schematic Diagrams

11-4 Samsung Electronics

Hi-Fi OPTION

11-2 System Control/Servo

Schematic Diagrams

Samsung Electronics 11-5

11-3 Audio/Video

Hi-Fi OPTION

Schematic Diagrams

11-6 Samsung Electronics

11-4 Hi-Fi

Schematic Diagrams

Samsung Electronics 11-7

11-5 IF

L. MONO

Hi-Fi OPTION

FRANCE OPTION

Schematic Diagrams

11-8 Samsung Electronics

11-6 I/O

Schematic Diagrams

Samsung Electronics 11-9

11-7 SECAM (SV-613F/610F Only)

Schematic Diagrams

11-10 Samsung Electronics

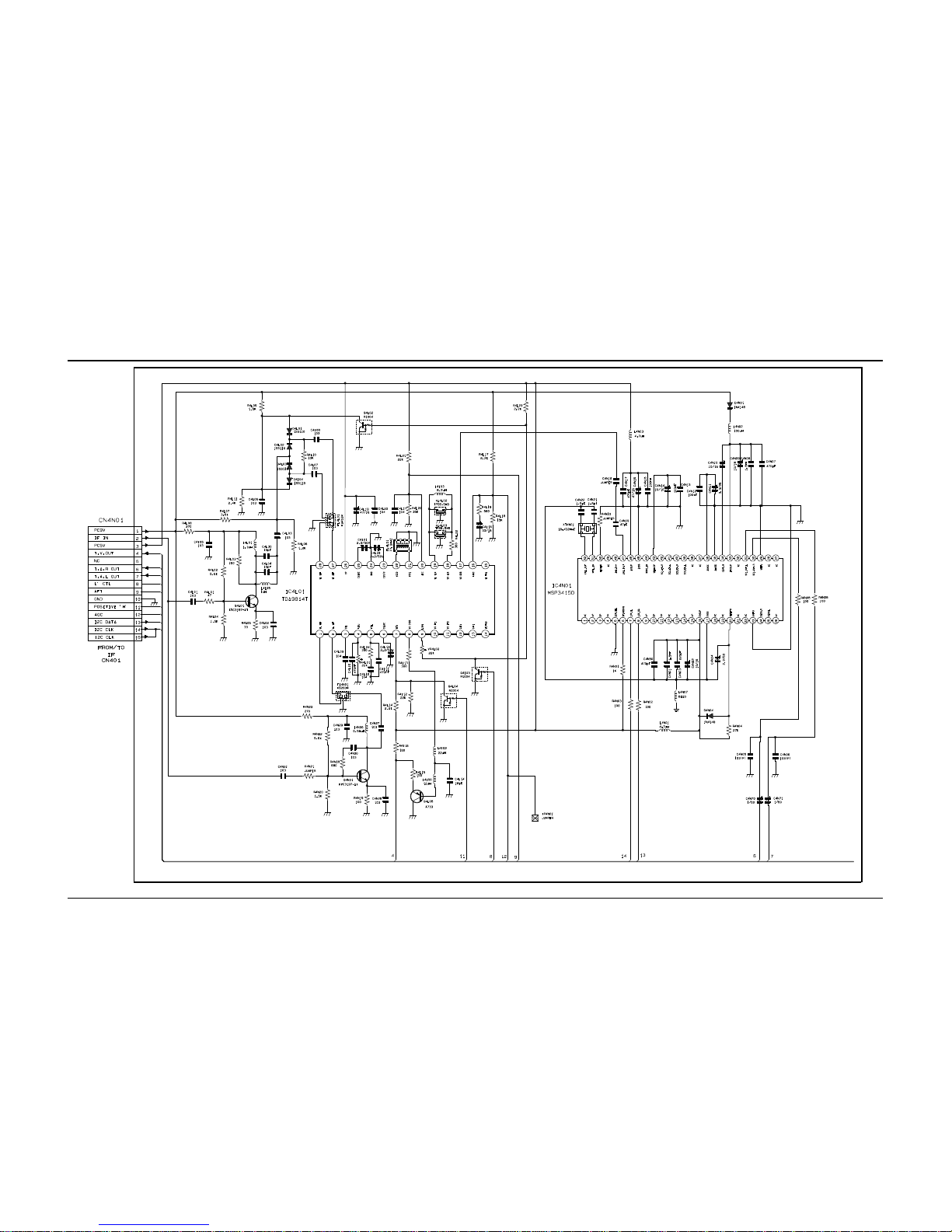

11-8 SUB (A2)

Schematic Diagrams

Samsung Electronics 11-11

11-9 SUB (A2/NICAM) ; SV-613F/610F Only
