Samsung SyncMaster 320TSn-2 Manual de instalación y operación

LCD MONITOR

quick start guide

320TSn-2

Introduction

Contenu de l'emballage

Remarque

Veuillez vous assurer que les composants suivants sont bien inclus avec votre affichage LCD.

Le cas échéant, contactez votre revendeur.

Contactez un revendeur local pour acheter des éléments en option.

Remarque

Ne placez pas le produit directement sur le sol.

Déballage

Affichage LCD

Manuels

Guide d'installation rapide Carte de garantie

(Non disponible partout)

Manuel d'utilisation

Câbles

Cordon d'alimentation Câble D-Sub

Autres

Télécommande Piles (AAA X 2)

(Non disponible partout)

Panneau du disque dur

Vendu séparément

Câble DVI Kit de fixation au mur Câble LAN

Kit de Support provisoire Boîtier tuner TV

Remarque

•Vous pouvez acheter et connecter un autre boîtier réseau ou tuner TV. Pour plus d'informations

sur leur utilisation, reportez-vous aux manuels utilisateur respectifs.

• Vous ne pouvez connecter qu'un boîtier externe.

Votre écran LCD

Avant

MENU bouton [MENU]

Ouvre le menu à l'écran et quitte le menu. Egalement utilisé pour quitter le menu

OSD ou revenir au menu précédent.

Boutons de navigation (haut-bas)

Introduction

Se déplace verticalement d'une option de menu à une autre ou règle les valeurs de

menu sélectionnées.

Bouton Gauche-Droite / Bouton Volume

Se déplace horizontalement d'une option de menu à une autre ou règle les valeurs

de menu sélectionnées. Si les fonctions OSD ne sont pas affichées, appuyez sur le

bouton pour régler le volume.

ENTER bouton [ENTER]

Permet d'activer un élément de menu mis en surbrillance.

SOURCE bouton [SOURCE]

SOURCE llume l’indicateur du signal d’entrée en cours de présentation. Le

changement de source n'est possible que pour les appareils externes connectés au

moniteur.

[PC] →[DVI] →[AV] →[HDMI] →[MagicInfo]

Remarque

• Le menu TV est disponible lorsqu'un boîtier tuner TV est installé.

D.MENU

Ouvre le D.MENU à l'écran.

Remarque

• Cette fonction est disponible lorsqu'un boîtier tuner TV est installé.

Bouton de mise sous tension [ ]

Appuyez sur ce bouton pour allumer et éteindre l'écran.

Capteur de luminosité

La fonction Brightness Sensor du produit détecte automatiquement la luminosité

environnante à l'aide d'un détecteur et ajuste la luminosité en conséquence.

Voyant d'alimentation

Indique que le Mode d'économie est en position normale ou Puissance.

Remarque

Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour plus d'in-

formations sur la fonction d'économie d'énergie. Pour économiser de l'énergie,

éteignez votre moniteur lorsque vous ne l'utilisez pas pendant de longues périodes.

Capteur de la télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

Arrière

Remarque

VoirPowerSaverdecritdanslemanuelpourplusd'informationsconcernantlesfonctionsdel'économie

d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us ne vous en servez pas

ou quand vous absentez pour un long moment.

Introduction

POWER S/W ON [ │] / OFF [O]

Allume et éteint le moniteur.

POWER IN

Cordon d'alimentation, connecte le moniteur et la

prise murale.

RS232C OUT/IN (port série RS232C)

programme port MDC (Multi Device Control)

DVI/PC/HDMIIN[DVI/PC/HDMIAUDIO

IN] (PC/DVI/HDMI (Terminal de connexion au-

dio (entrée))

DVI / PC / HDMI IN [HDMI]

Reliez la borne HDMI située à l'arrière de votre

affichage LCD à la borne HDMI de votre périph-

érique de sortie numérique à l'aide d'un câble

HDMI.

DVI / PC / HDMI IN [RGB] (Connecteur

vidéo PC)

Utilisation d'un 15 broches D-Sub mode PC (PC

analogue)

DVI / PC / HDMI IN [DVI] (Connecteur vid-

éo PC)

Introduction

Utilisation d'un DVI-D vers DVI-D - mode DVI

(PC numérique)

DC OUT [5V/1.5A]

Branchez-le au connecteur POWER d'un boîtier

tuner TV ou réseau.

AV IN [VIDEO] (Connexion vidéo )

Branchez le connecteur [ VIDEO ] du moniteur à

la sortie vidéo du périphérique externe à l'aide

d'un câble VIDEO.

AV AUDIO IN [L-AUDIO-R](Connexion

MONITOR audio (entrée))

AV AUDIOOUT [L-AUDIO-R](Connecteur

audio LCD (Sortie))

RGB OUT

LAN (Connexion LAN)

USB(Connexion USB)

Compatibleclavier/souris, périphériquede stock-

age de masse.

Remarque

Le nombre de moniteurs pouvant être connectés

à une sortie de boucle diffère en fonction de la

configuration, notamment du câble, de la source

du signal, etc. Pour éviter toute dégradation du

câble ou de la source du signal, il est conseillé de

ne pas connecter plus de 10 moniteurs.

Introduction

Kensington Lock

L'antivol Kensington est un dispositif utilisé pour

fixer physiquement le système lorsqu'il est utilisé

dans un endroit public. L'antivol doit être acheté

séparément. L'aspect et la méthode de verrouil-

lage peuvent différer de l'illustration en fonction

du fabricant. Consultez le manuel fourni avec le

verrou Kensington pour obtenir des instructions

d’utilisation. L'antivol doit être acheté séparé-

ment.

Remarque

L'emplacement du verrou Kensington peut varier

en fonction du modèle.

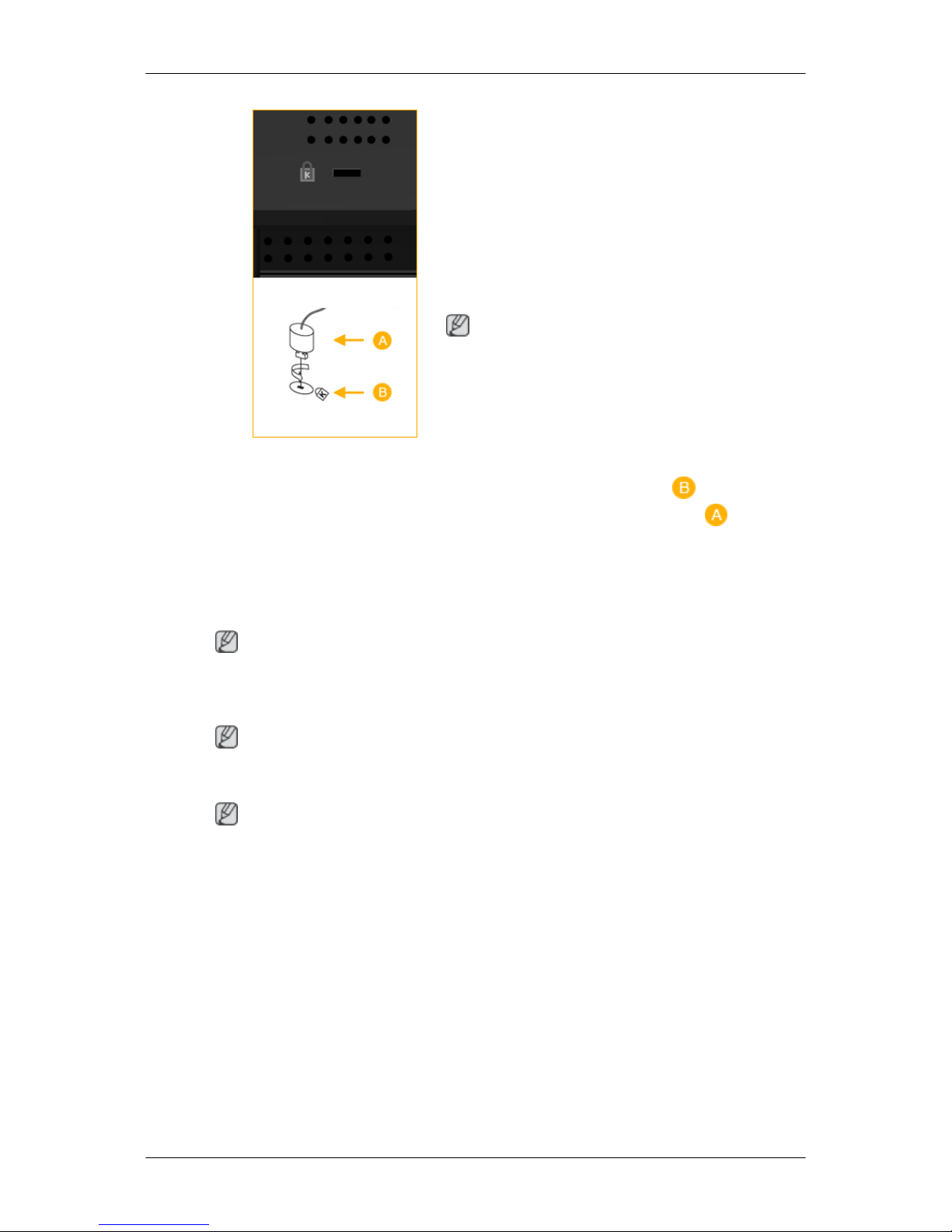

Utilisation de l'antivol Kensington

1. Insérez le dispositif de verrouillage dans la

fente Kensington du moniteur , puis

tournez-le dans le sens du verrouillage .

2. Branchez le câble antivol Kensington.

3. Fixez l'antivol Kensington sur un bureau ou

tout autre objet lourd inamovible.

Remarque

Reportez-vous à Connexion des câbles pour plus d'informations sur la connexion des câbles.

Télécommande

Remarque

Le bon fonctionnement de la télécommande peut être affecté par un téléviseur ou un autre périphérique

électronique fonctionnant à proximité de l'écran à plasma, en raison d'interférences avec la fréquence.

Remarque

Le menu TV est disponible lorsqu'un boîtier tuner TV est installé.

Introduction

POWER

OFF

Number Buttons

Bouton DEL

+ VOL -

MUTE

TV/DTV

INFO

BOUTONS DE COULEUR

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

Haut - Bas et Gauche-Droite

EXIT

SRS

MagicInfo

P.MODE

DUAL/MTS

PIP

SWAP

1. POWER Allume le moniteur.

2. Off Eteint le moniteur.

3. Number Buttons Permet de changer de chaîne.

Introduction

4. Bouton DEL Le bouton "-" fonctionne uniquement pour le mode DTV. Il per-

met de sélectionner MMS (multicanaux) pour un téléviseur nu-

mérique (DTV).

5. + VOL - Règle le volume audio.

6. MUTE Il suspend (mode muet) la sortie audio temporairement. S'affiche

dans le coin inférieur gauche de l'écran Le son est à nouveau actif

si vous appuyez sur le bouton MUTE (Silence) ou - VOL + en

mode Mute (Silence).

7. TV/DTV Permet de sélectionner directement le mode TV et DTV.

8. MENU Ouvre le menu à l'écran et quitte le menu ou ferme le menu de

réglage.

9. Permet d'activer un élément de menu mis en surbrillance.

10. INFO Les informations sur l'image en cours sont affichées dans le coin

supérieur gauche de l'écran.

11.COLOR BUTTONS Permet d'ajouter ou de supprimer des chaînes et d'en mémoriser

dans la liste des chaînes favorites du menu "Channel List".

12. TTX/MIX Les chaînes de télévision fournissent des services d'informations

écrites via le Télétexte.

- Boutons de télétexte

Pour plus d'informations > TTX / MIX

13.STILL Appuyez une fois sur le bouton pour figer l'écran. Appuyez de

nouveau sur le bouton pour annuler l'action.

14.AUTO Il permet de régler l’affichage écran automatiquement PC mode.

En modifiant la résolution dans le panneau de configuration, un

ajustement automatique est effectué.

15. S.MODE Lorsque vous appuyez sur ce bouton, le mode audio en cours est

affiché en bas à gauche de l’écran. L'écran LCD est équipé d'un

amplificateur stéréo haute fidélité. Appuyer de nouveau sur le

bouton pour passer d'un mode préconfiguré à l'autre. ( Standard

→Musique →Cinéma →Parole →Personnel )

16.MDC Bouton de lancement rapide MDC

17.LOCK Ce bouton active ou désactive toutes les touches de fonction de la

télécommande et du moniteur, à l'exception des touches de mise

sous tension et LOCK.

18. SOURCE Appuyez sur ce bouton pour changer la SOURCE du signal d'en-

trée.

La modification de la SOURCE n'est possible que pour les pé-

riphériques externes connectés à l'écran.

19. ENTER/PRE-CH Ce bouton permet de revenir à la chaîne précédente.

20. CH/P En mode TV, sélectionnez TV channels (Chaînes de télévision).

Introduction

21.D.MENU Écran de menu DTV

22.GUIDE Affichage EPG (Guide électronique des programmes).

23. RETURN Revient au menu précédent.

24. Haut - Bas et Gauche-Droite Se déplace horizontalement ou verticalement d'une option de

menu à une autre, ou règle les valeurs de menu sélectionnées.

25. EXIT Ferme l'écran de menu.

26. SRS Sélectionne le mode SRS TruSurround XT.

27.MagicInfo Bouton de lancement rapide MagicInfo

28. P.MODE Lorsque vous appuyez sur ce bouton, le mode d'image actuel s'af-

fiche dans la partie centrale inférieure de l'écran.

AV / HDMI / TV : P.MODE

Le moniteur a quatre paramétrages automatiques de l'image. Puis

appuyez de nouveau sur ce bouton pour afficher les différents

modes prédéfinis. ( Dynamique →Standard →Cinéma →

Personnel)

PC / DVI / MagicInfo: M/B (MagicBright)

MagicBright est une fonctionnalité qui garantit un environne-

ment d'affichage idéal selon le contenu de l'image regardée. Puis

appuyez de nouveau sur ce bouton pour afficher les différents

modes prédéfinis. (Loisirs →Internet →Texte→Personnel )

29. DUAL/MTS DUAL-

Utilice el botón DUAL en el mando a distancia para seleccionar

Estéreo o Mono cuando el monitor está en el modo TV o Radio

FM.

MTS-

Vouspouvez sélectionner lemode MTS(MultichannelTelevision

Stereo).

Type audio Mode_MTS/S Par défaut

FM Stéréo Mono Mono Modification

manuelle

Stéréo Mono ↔Stéréo

SAP Mono ↔SAP Mono

30. PIP Appuyez sur ce bouton pour contrôler la fenêtre PIP.

- Cette fonction n'est pas disponible sur ce moniteur.

31.SWAP Intervertit le contenu de la fenêtre PIP et de l'écran principal.

L'image de la fenêtre PIP apparaît sur l'écran principal et celle de

l'écran principal apparaît dans la fenêtre PIP.

- Cette fonction n'est pas disponible sur ce moniteur.

Introduction

Otros manuales para SyncMaster 320TSn-2

Tabla de contenidos

Otros manuales de Monitor de Samsung

Samsung

Samsung SyncMaster 743NX Manual de usuario

Samsung

Samsung S27A60PUUU Manual de usuario

Samsung

Samsung SPL4225X/XAA Manual de usuario

Samsung

Samsung 2433BW - SyncMaster - 24" LCD Monitor Manual de usuario

Samsung

Samsung 400FX - SyncMaster - 40" LCD Flat Panel... Manual de usuario

Samsung

Samsung SYNCMASTER DP14LS Manual de usuario

Samsung

Samsung SyncMaster 743BM Manual de usuario

Samsung

Samsung SyncMaster 713BM Manual de usuario

Samsung

Samsung SyncMaster XL24 Manual de usuario

Samsung

Samsung S19C170B Manual de usuario

Samsung

Samsung LTN154X3-L01 - 15.4 WXGA Laptop LCD Screen Manual de usuario

Samsung

Samsung SyncMaster 940MG Manual de instalación y operación

Samsung

Samsung HP-R8082 Manual de usuario

Samsung

Samsung UltraView iAP3200W Manual de usuario

Samsung

Samsung SyncMaster 940MG Manual de usuario

Samsung

Samsung SyncMaster 320MP Manual de usuario

Samsung

Samsung SyncMaster P2070 Manual de usuario

Samsung

Samsung 75E DP17LT7U Manual de usuario

Samsung

Samsung HP-S4233 Manual de usuario

Samsung

Samsung SyncMaster 460DR-S Manual de usuario

Samsung

Samsung SyncMaster 460UTn2-UD2 Manual de usuario

Samsung

Samsung SyncMaster eX2020X Manual de usuario

Samsung

Samsung SyncMaster 723N Manual de usuario

Samsung

Samsung SyncMaster FX2490HD Manual de usuario

Manuales populares de Monitor de otras marcas

Linear Acoustic

Linear Acoustic LQ-1000 Manual de usuario

AOC

AOC I2579V Manual de usuario

Gateway

Gateway FPD1520 Manual de usuario

Furuno

Furuno Mu 120c Manual de usuario

Asus

Asus VB171D - 17" LCD Monitor Manual de usuario

Dell

Dell S2230MX Instrucciones de uso

Philips

Philips 107C64 Manual de usuario

Dell

Dell S2409WFP Manual de usuario

EverFocus

EverFocus EN-7517E Manual de usuario

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manual de usuario

Dell

Dell Precision 7680 Manual de instrucciones

LG 50PM1M - - 50" Plasma Panel Manual de usuario

Bosch

Bosch DDU 9 Manual de usuario

Acer

Acer A231HL Manual de usuario

Philips

Philips 86BDL4152T Manual de usuario

NEC

NEC AccuSync LCD5V Manual de usuario

Emay

Emay SleepO2 Manual de usuario

IBM

IBM 6360 Instrucciones de instalación
