介绍

包装清单

注

请确保显示器包装箱中随附有下列物件。

如果有任何物件丢失，请与您的经销商联系。

请联系本地代理商购买可选件。

开箱

第 1 类

显示器和简易支架

第 2 类

显示器和简易支架

注

无法提供 MagicRotation 程序，因为简易支架不支持旋转功能。

Type3

显示器和 HAS 支架

Type4

显示器和 HAS 支架

手册

快速安装指南保修卡

（某些地区可能不适用）

用户指南

缆线

D-Sub 缆线电源线 DVI 缆线（可选件）

其他

清洁布

单独销售

USB 缆线

注

仅作为一项独特的产品功能适用于高度抛光的黑色产品。

介绍

󲑻󲐴󶵷󷨒󱤤(󲃵󷚨󷬂󶱗)

显示器

初始设置

使用向上或向下键选择语言。

显示内容将在 40 秒后消失。

关闭电源后，再重新打开电源。将会再次显示此信息。

它最多可以显示三 (3) 次。请确保在达到最大计数之前调整 PC 的分辨率。

注

屏幕上显示的分辨率是此产品的最佳分辨率。

调节 PC 分辨率，使其与产品的最佳分辨率相同。

正面

按钮 [

MENU/ ]

打开同屏菜单和退出菜单。也可用于退出 OSD 菜单或返回到上一级菜单。

按键自定义

[ ]

您可以根据个人喜好为自定义按钮进行按键自定义分配。

介绍

注

您可通过设置 > 按键自定义配置所需功能的自定义键。

亮度按钮 [ ]

屏幕上没有显示 OSD 时，可按此按钮调节亮度。

>> 单击此处观看动画剪辑

调节按钮[ ]

这些按钮用于调节菜单中的项目。

进入按钮[

] / SOURCE

按钮

激活一个高亮显示的菜单项。

按下“ /SOURCE”，然后在 OSD 关闭时选择视频信号。（当按下

“/SOURCE”按钮改变输入模式时，在屏幕的左上角会出现一条消息显

示当前模式－模拟或数字输入信号。

注

如果选择数字模式，您必须使用 DVI 缆线将显示器连接至显卡的 DVI 端

口。

>> 单击此处观看动画剪辑

AUTO

按钮

使用此按钮进行自动调节。

>> 单击此处观看动画剪辑

电源按钮 [ ]

使用此按钮打开或关闭本产品。

电源指示灯

正常运行时，此指示灯会亮起；保存调整值时，指示灯闪烁一次。

注

有关节电功能的详细信息请参阅手册中关于 PowerSaver 的说明为了节

能，在不需要使用显示器或长时间无人操作时，请将显示器关闭。

背面

注

显示器背面的配置根据产品不同而异。

介绍

简易支架 HAS 支架

POWER

端口

将显示器的电源线连接到显示器背面的 POWER 端口。

DVI IN

端口

将 DVI 缆线连接至显示器背面的 DVI IN 端口。

RGB IN

端口

将 D-sub 缆线连接至显示器背面的 15 针 RGB IN 端口。

Kensington

防盗锁

Kensington 防盗锁是一种用于防止系统在公共场所使用时被盗的实用设备。

（此锁需另行购买。）有关锁定设备的使用信息，请与您的经销商联系。

向下(

USB

下游端口）

用 USB 缆线连接 USB 显示器的 DOWN 端口和 USB 设备。

向上（

USB

上游端口）

用 USB 缆线连接显示器的 UP 端口和计算机的 USB 端口。

注

有关缆线连接的详细信息请参阅连接缆线。

缆线固定环

•如图所示，使用固定环固定缆线。

介绍

连接

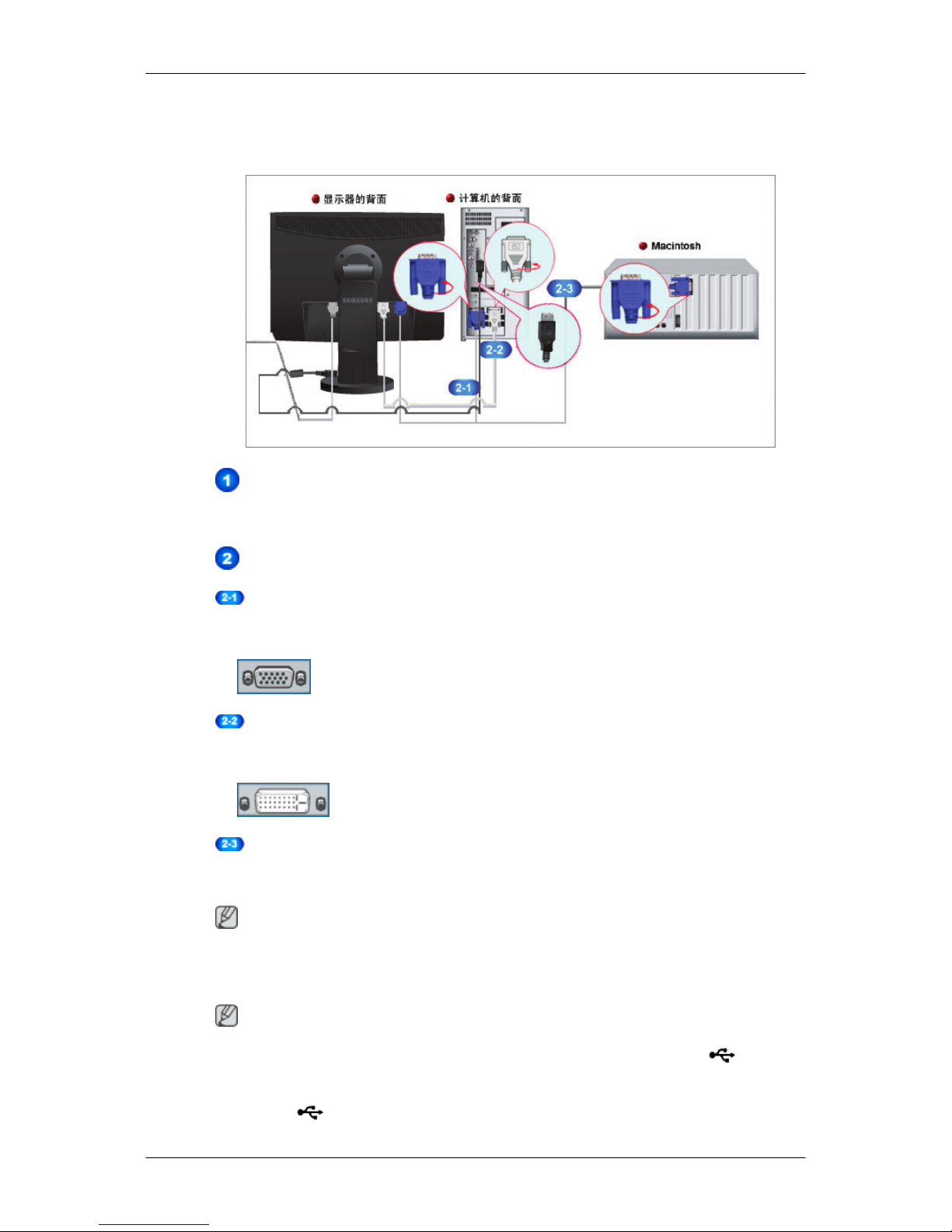

连接缆线

将显示器的电源线连接到显示器背面的 power 端口。

将显示器的电源线插入附近的插座。

配合您的计算机使用适当连接。

使用显卡上的 D-sub（模拟）接口。

•将信号缆线连接到显示器背面的 15 针 D-sub 端口。

[RGB IN]

使用显卡上的 DVI（数字）接口。

•将 DVI 缆线连接至显示器背面的 DVI IN 端口。

[DVI IN]

与 Macintosh 连接。

•使用 D-sub 连接缆线将显示器连接到 Macintosh 计算机。

注

显示器与计算机正确连接后，即可开启并使用它们。

连接 USB（可选）

注

将 USB 设备（例如鼠标、键盘、记忆棒或外部硬盘驱动器）连接至显示器的 DOWN 端

口即可使用，而无需将其连接至 PC。

本显示器的 USB 端口支持符合规格认证的高速 USB 2.0。

高速全速低速

数据传输率 480 Mbps 12 Mbps 1.5 Mbps

功耗 2.5 W

（各端口最大值）

2.5 W

（各端口最大值）

2.5 W

（各端口最大值）

1. 用 USB 缆线连接显示器的 UP 端口和计算机的 USB 端口。

注

要使用 DOWN 端口，您必须将 UP（上游端口）连接至 PC。

请务必使用本显示器随附的 USB 缆线来连接显示器的 UP 端口和计算机的 USB 端

口。

2. 用 USB 缆线连接 USB 显示器的 DOWN 端口和 USB 设备。

3. 其使用程序与连接到 PC 的外围设备的使用程序相同。

•您可以连接并使用键盘和鼠标。

•也可播放媒体设备上的文件。

（媒体设备如：MP3、数码相机等）

•您还可运行、移动、复制或删除存储设备上的文件。

（存储设备如：外部存储器、存储卡、存储卡读取器和硬盘型 MP3 播放器等）。

•您还可以使用其他可连接到计算机的 USB 设备。

注

如果要将设备连接到显示器的 DOWN 端口，请使用适合设备的缆线连接设备。

连接

（若要购买缆线和外部设备，请咨询相应产品的服务中心。）

对因使用未经认可的缆线进行连接而导致的任何问题或损害，本公司概不负责。

某些产品不符合 USB 标准，可能导致本设备故障。

如果设备出现故障，即使已经连接到计算机，也请联系设备/计算机的服务中心。

使用支架

显示器装配

简易支架

显示器与底部

HAS 支架

A. 支架插梢

安装基座

此显示器可使用 100 mm x 100 mm 符合 VESA 标准的装配接口板。

连接

简易支架 HAS 支架

A.显示器

B.装配接口板（单独销售）

1. 关闭显示器并拔下电源线。

2. 将LCD 显示器正面朝下放置于平整表面，下垫软布以保护屏幕。

3. 卸下两只螺丝并从 LCD 显示器上卸下支架。

4. 对准装配接口板与后盖装配板上的孔，然后用臂式基座、壁挂吊架或其他基座附带的四

颗螺钉进行固定。

•请勿使用超出标准尺寸的螺钉，否则可能损坏显示器的内部结构。

•对于不符合 VESA 标准螺钉规格的壁挂支架，其所使用的螺钉长度可能因

其各自的规格而异。

•请勿使用不符合 VESA 标准螺钉规格的螺钉。

请勿将螺钉拧得太紧，否则可能损坏产品，或者导致产品跌落，引发人

身伤害。

三星对这些意外事件概不负责。

•三星对于因使用非 VESA 或非指定壁挂支架或者因消费者未遵循产品安装

说明而造成的产品损坏或人身伤害概不负责。

•要在墙壁上安装显示器，则应该购买壁挂安装套件，以便将显示器安装

在距墙面至少 10cm 的位置。

•请与最近的三星服务中心联系，以获取更多信息。Samsung Electronics 对

使用非指定基座导致的损坏概不负责。

•请使用符合国际标准的挂壁支架。

连接
