quick start guide
P50HP ,P50FP ,P63FP
PDP DISPLAY
제품 설명
제품 구성
참고
구성품이 모두 들어 있는지 확인한 후 누락된 제품이 있으면 구입한 대리점으로 연락해 주
세요.
구성품 이외의 별매품을 구입하려면 서비스 센터로 연락하세요.
구성품 확인

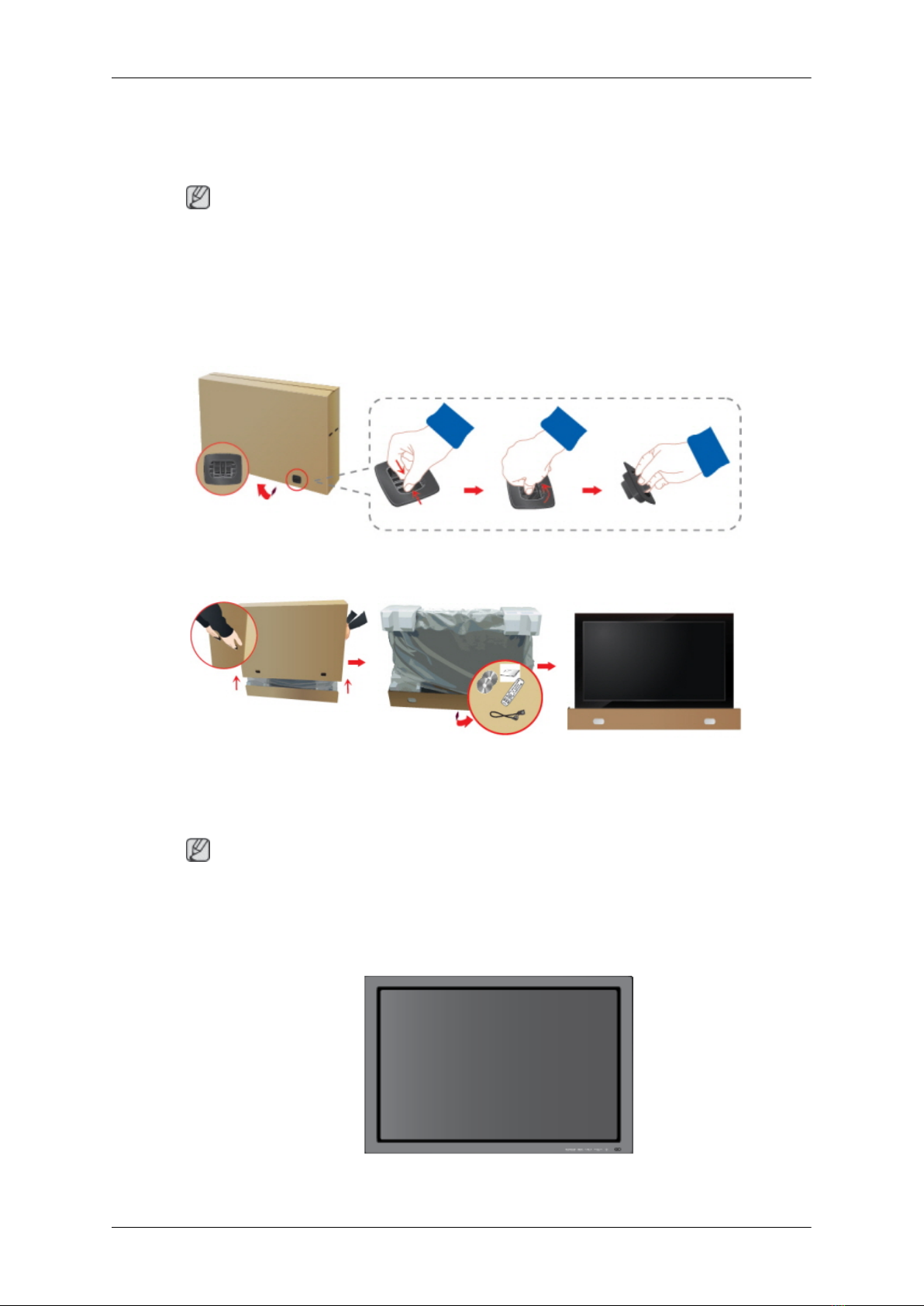

박스의 잠금장치를 그림과 같이 박스에서 분리하세요.
상자의 홈을 잡고 위로 들
어 올리세요. 구성품을 확인하세요. 스티로폼과 비닐을 제거하
세요.
Note
•제품의 포장을 풀고, 모든 구성품이 있는지 확인하세요.
•포장상자는 나중에 이동할 경우를 대비하여 보관하세요.

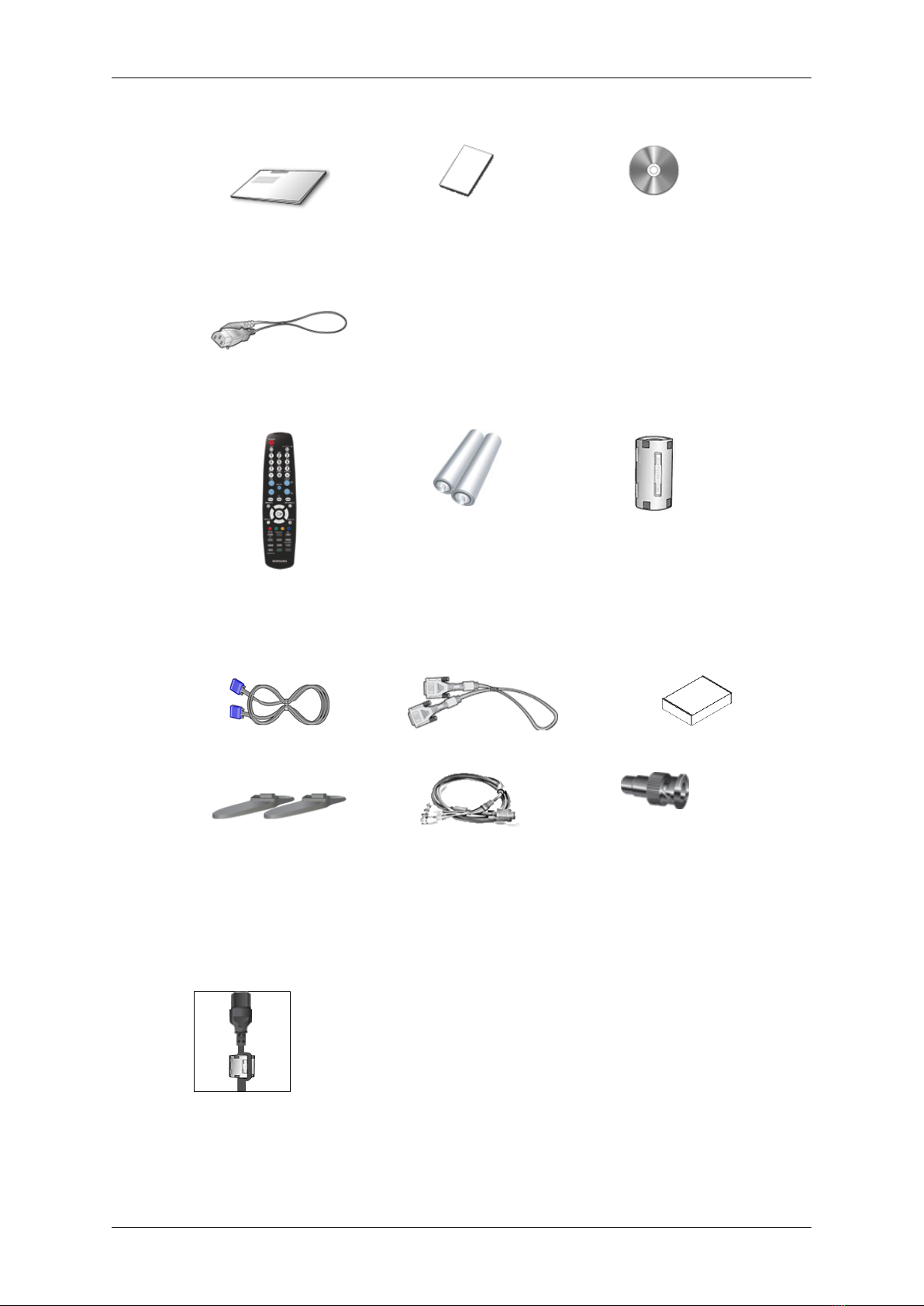

구성품
PDP Display
설명서
모니터 설치 안내서 제품 보증서 사용자 설명서
케이블
전원선
기타
리모콘 건전지 (AAA X 2) 전원 코드용 페라이트 코
어
별매품
D-Sub 케이블 DVI 케이블 벽걸이용 KIT
페라이트 코어(전원선)
간이 스탠드 BNC 케이블 BNC to RCA 어댑터 잭
제품 설명
(P50HP ,P50FP 모델만
해당 됩니다.)
•페라이트 코어는 케이블이 전자파 방해를 받지 않도록 차폐시
키는데 사용됩니다.
•케이블을 연결할 때는 페라이트 코어를 열어 플러그 근처의 케
이블 둘레에 끼웁니다.
각부의 명칭
앞면
SOURCE
버튼 [
SOURCE]
입력 비디오 신호를 선택합니다.
비디오 신호선택은 모니터에 연결된 장치만 선택할 수 있습니다.
Enter
버튼 [ ]
선택한 메뉴 아이템을 활성화 시킵니다
MENU
버튼 [
MENU]
메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌아갈 때 사용합
니다.
- VOL+
메뉴화면에서 메뉴를 좌우로 이동하거나 조정할 때 누릅니다.
음량을 조절할 때 사용합니다.
SEL
메뉴화면에서 메뉴를 상하로 이동하거나 조정할 때 누릅니다.
전원 버튼 [ ]
화면을 켜고 끌 때 누릅니다.
전원 표시등
정상 모드일 때는 켜져 있고, 절전상태일 때는 녹색으로 깜박입니다.
제품 설명
[PC] →[DVI] →[외부입력] →[HDMI] →[컴포넌트] →[BNC]
참고
절전기능에 대한 자세한 내용은 제품규격의절전 기능을 참조하세요.
모니터를 장시간 사용하지 않을 때에는 전력 소비를 줄이기 위해 전원선
을 뽑아 두는 것이 좋습니다.
리모컨 수신부
리모컨의 신호를 받는 부분입니다.
뒷면
참고
케이블 연결에 대한 자세한 내용은 기본설치의 케이블 연결 부분을 참고하세요. 모니터 뒷
면의 형상은 구입하신 제품에 따라 약간씩 다를 수 있습니다.
POWER IN
전원선을 연결하여 사용합니다.
RS232C OUT/IN(RS232C
시리얼 입력/출
력 단자)
MDC(Multiple Display Control) 프로그램 입
력/출력 단자
RGB IN (PC
입력단자)
제품 설명
D-SUB 케이블로 모니터의 [RGB]단자와 PC
의RGB 단자를 연결하세요.
DVI IN (PC
입력단자)
DVI 케이블로 모니터의 [DVI] 단자와 PC 의
DVI 단자를 연결하세요.
DVI/PC/HDMIIN[DVI/PC/HDMIAUDIO
IN] (DVI/PC/HDMI
오디오 연결 단자(입력))
소리 연결선으로 모니터의 [DVI/PC/HDMI
AUDIO IN]단자를 PC 의 사운드 카드와 연결
하세요.
AV / COMPONENT AUDIO IN [L- AUDIO
- R] (
모니터 오디오 입력 단자)
오디오 케이블로 모니터의 [L-AUDIO-R]단
자와 외부기기의 음향 출력 단자를 연결하세
요.
AV IN [VIDEO]
VIDEO 케이블로 모니터의 [VIDEO] 단자와
외부기기의 영상 출력 단자를 연결하세요.
AUDIO OUT (
모니터 오디오 출력 단자)
헤드폰을 이용하여 음악을 들을 때 음향 출
력 단자에 선을 연결하세요.
DVI OUT
DVI 케이블로 다른 모니터와 연결 할 수 있
습니다.
10개의PDP 디스플레이와 연결 할 수 있습니
다.
HDMI IN
HDMI 케이블로 모니터의HDMI 단자와 디지
털 기기의 HDMI 출력단자를 연결하세요.
제품 설명
BNC OUT [R/PR, G/Y, B/PB, H, V] (BNC
비디오 출력 단자)
BNC 모드(아날로그 PC) 연결 : R, G, B, H, V
단자 연결 .
BNC/COMPONENTIN[R/PR,G/Y,B/PB,H,
V] (BNC 비디오 입력 단자/컴포넌트 입력 단
자)
도난 방지용 잠금장치
도난 방지용 잠금장치는, 공공 장소에서도
안심하고 사용 할 수 있도록 하는, 도난 방지
용 잠금 장치입니다. 잠금 장치의 모양과 잠
금 방식은 제조회사별로 다를 수 있으므로,
자세한 사항은 잠금 장치에 동봉된 사용설명
서를 참조하세요. 잠금 장치는 별도로 구입
하셔야만 합니다.
참고
잠금 장치는 전자제품 전문매장이나 인터넷
에서 구입하거나, 또는 당사 대리점에 문의
하세요.
도난 방지용 잠금 장치를 하려면
1. 잠금 장치 를 도난 방지용 잠금장치
슬롯 에 꽂고, 잠금 방향으로 돌리세
요.
2. 도난 방지용 잠금장치 케이블을 연결하
세요.
3. 도난 방지용 잠금장치 케이블을 책상이
나 무거운 물체에 고정하세요.
참고
케이블 연결에 대한 자세한 내용은 케이블 연결 항목을 참고하세요.
리모컨
리모컨
참고
리모컨이 동작되는 같은 공간 안에서 본 모니터와 함께 다른 TV 를 사용시 에는 리모컨 코
드(주파수)의 간접 현상으로 오동작을 유발할 수 있습니다.
제품 설명
POWER
OFF
숫자버튼
DEL 버튼
+ VOL -
MUTE
TV/DTV
MENU
INFO
색상 버튼
TTX/MIX
STILL
AUTO
S.MODE
MDC
LOCK
SOURCE
ENTER/PRE-CH
CH/P
D.MENU
GUIDE
RETURN
Up-Down Left-Right buttons
EXIT
SRS
MagicInfo
P.MODE
DUAL/MTS
PIP
SWAP
1. POWER 화면을 켤 때 누릅니다.
2. Off 화면을 끌 때 누릅니다.
3. 숫자버튼 채널 변경시 사용합니다.
제품 설명
4. DEL 버튼 "-" 버튼은 DTV 에서만 동작하며 DTV 에서 MMS(다중채
널)선택시 사용하는 버튼입니다.
5. + VOL - 음량을 조절합니다.
6. MUTE 일시적으로 소리가 나지 않게 할 경우에 사용합니다.
화면의 왼쪽 아랫부분에 아이콘으로 표시됩니다.
음소거(조용히) 상태에서 조용히 버튼을 한번 더 누르거나,
- 음량 + 를 누르면 다시 소리가 들립니다.
7. TV/DTV TV 채널에 관한 정보를 화면에 제공합니다.
8. MENU 메뉴화면을 켜고 끄거나, 조정메뉴화면에서 이전단계로 돌
아갈 때 사용합니다.
9. 선택한 메뉴 아이템을 활성화 시킵니다
10. INFO 화면에 표시되고 있는 정보가 모니터 화면의 왼쪽 상부 모
서리에 표시됩니다.
11.색상 버튼 디지털 채널의 방송안내 기능 등을 설정할 때 사용합니다.
12. TTX/MIX TV 채널에 관한 정보를 화면에 제공합니다
- Teletext 버튼
13. STILL 버튼을 누르면 화면이 정지됩니다. 버튼을 다시 한 번 누르
면 정지화면이 해제됩니다.
14. AUTO PC 모드에서 화면을 자동으로 조정합니다.
디스플레이 등록 정보에서 해상도 설정을 변경하게 되면,
이 모니터는 스스로 자동 조정 기능을 실행합니다.
15. S.MODE 버튼을 누르면 화면의 하단 중앙에 선택모드가 표시됩니다.
버튼을 누르면 설정된 음향모드가 선택됩니다.버튼을 반복
해서 누르면 설정된 모드가 반복됩니다. ( 표준으로 들을
때→음악을 들을 때 →영화를 볼 때 →뉴스를 들을 때 →
사용자 조정 )
16. MDC MDC 바로가기 버튼입니다.
17. LOCK 리모컨과 모니터의 기능버튼을 전원과 LOCK 버튼 이외에
모두 동작하지 않게 하거나 동작 할 수 있게 하는 버튼입니
다.
18. SOURCE TV/외부입력 신호를 전환하는 버튼입니다.
19. ENTER/PRE-CH 바로 전에 보던 채널을 선택할 때 사용합니다.
20. CH/P TV 모드시에 채널을 조정하는 직접버튼입니다.
21. D.MENU DTV 모드를 선택할 때 사용합니다.
22. GUIDE 프로그램 가이드를 보여줍니다.
23. RETURN 이전 메뉴로 이동할 때 사용합니다.
제품 설명
24. 상하좌우 조정 버튼 메뉴화면에서 메뉴를 상하좌우로 이동하거나 조정할 때 누
릅니다.
25. EXIT 메뉴화면 종료시에 사용합니다.
26. SRS SRS 버튼입니다.
27. MagicInfo MagicInfo 바로가기 버튼입니다.
28. P.MODE 버튼을 누르면 화면의 하단 중앙에 모드가 표시됩니다.
외부입력 /
HDMI / TV : P.MODE
버튼을 누르면 설정된 4가지 화면 모드가 선택됩니다. 버튼
을 반복해서 누르면 설정된 모드가 반복됩니다.
(선명한 화면 →표준화면 →부드러운 화면 →사용자
조정 )
PC / DVI / MagicInfo: M/B (MagicBright)
MagicBright 란, PC 에서만 작동하며 문서작성, 인터넷, 동
영상 등 다양한 사용자 환경에 맞는 디스플레이를 제공하기
위하여 기존 모니터보다 두 배 이상의 밝기와 선명한 화질
을 가진 모니터입니다. 버튼을 반복해서 누르면 설정된 모
드가 반복됩니다. (동영상 모드 →인터넷 모드 →문자 모
드→사용자 조정 )
29. DUAL/MTS DUAL-
TV 시청중 리모컨의 DUAL 버튼 사용으로 방송신호에 따
라STEREO/MONO, DUAL l / DUAL ll,MONO/NICAM
MONO/NICAM STEREO 를 사용할 수 있습니다.
MTS-
MTS (Multichannel Television Stereo) 모드를 선택하여 사용
할 수 있습니다.
오디오타입 MTS/S_Mode 초기값
FM 스테레오 Mono Mono 수동 조정
Stereo Mono ↔Stereo
SAP Mono ↔SAP Mono
30. PIP 버튼을 누를 때마다 동시화면이 켜지거나 꺼집니다.
- 이 모니터에서는 이 기능을 지원하지 않습니다.
31. SWAP 버튼을 누를 때마다 주화면과 부화면이 서로 바뀝니다.PIP
창 안의 이미지가 주 화면에 표시되고 주 화면 이미지가PIP
창에 표시됩니다.
- 이 모니터에서는 이 기능을 지원하지 않습니다.
Mechanical Layout (P50HP, P50FP)
Mechanical Layout
제품 설명
