Samsung 320MP-2 - SyncMaster - 32" LCD Flat Panel... Manual de usuario

LCD MONITOR

quick start guide

320MP-2

Introducción

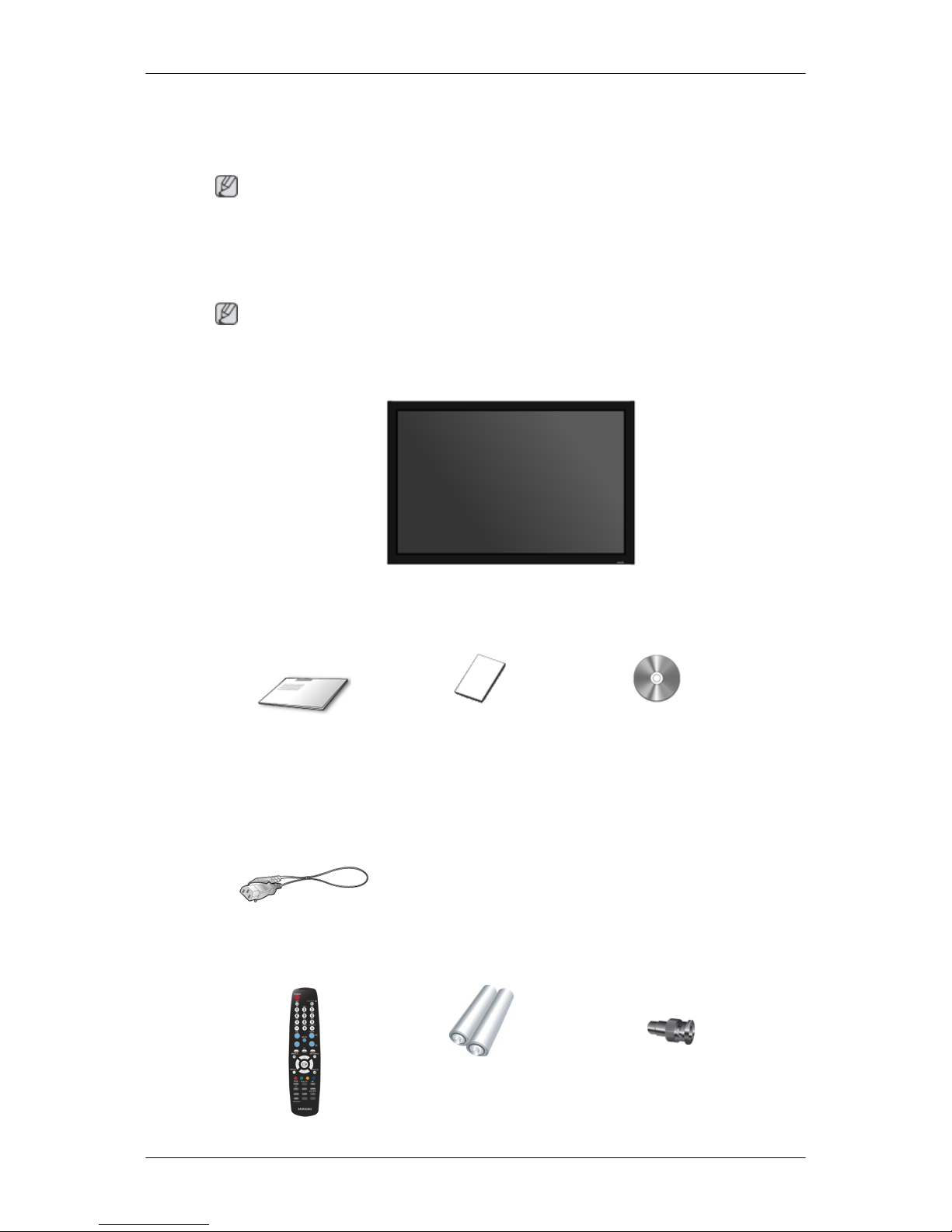

Contenido del embalaje

Nota

Compruebe que los artículos siguientes vengan incluidos con su pantalla LCD.

Si falta alguno, póngase en contacto con su distribuidor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Nota

Este soporte no el del tipo de soporte para suelo.

Desembalaje

Pantalla LCD

Manuales

Guía de configuración rápida Tarjeta de garantía

(No disponible en todos los

lugares)

Manual del usuario

Cables

Cable de alimentación

Otros

Mando a distancia Pilas (AAA x 2)

(No disponible en todos los

lugares)

Terminal del adaptador BNC

a RCA

Se vende por separado

Cable de DVI Juego de montaje mural Cable LAN

Caja del sintonizador del tel-

evisor

Caja de red Juego de medio soporte

Cable BNC Cable D-sub

Nota

•Se pueden adquirir y conectar cajas independientes de red o de sintonizador de TV. Para obtener

información sobre cómo usar éstas, consulte los respectivos manuales del usuario.

• Sólo se puede conectar una caja externa.

Introducción

Pantalla LCD

Parte frontal

Botón MENU [MENU]

Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de

la pantalla o volver al menú anterior.

Botones de navegación (botones arriba y abajo)

Se mueve de un elemento de menú a otro verticalmente o ajusta los valores selec-

cionados del menú.

Botones de ajustes (botones izquierda/derecha)/Botones del volumen

Se mueve de un elemento de menú a otro horizontalmente o ajusta los valores

seleccionados del menú. Cuando no haya visualización en la pantalla, pulse el

botón para ajustar el volumen.

Botón ENTER [ENTER]

Activa un elemento resaltado del menú.

Botón SOURCE [SOURCE]

Cambia entre los modos PC y Vídeo. El cambio de fuente sólo se permite en los

dispositivos externos conectados a la pantalla LCD a la vez.

[PC] →[DVI] →[AV] →[HDMI] →[BNC] →[Componente]

Nota

•El menú TV está disponible cuando se instala una caja de sintonizador de TV.

•El menú MagicInfo está disponible cuando se ha instalado un receptor de red.

D.MENU

Abre el D.MENU en pantalla.

Nota

• Está disponible cuando se instala una caja de sintonizador de TV.

Botón de encendido [ ]

Introducción

Utilice este botón para encender o apagar la pantalla LCD.

Indicador de encendido

Muestra el modo de ahorro de energía parpadeando en verde

Nota

Para obtener más información respecto a las funciones de ahorro de energía, con-

sulte la sección Ahorro de energía en el manual. Para ahorrar energía, apague la

pantalla LCD cuando no la necesite o cuando la deje sin funcionar durante largos

períodos.

Sensor del mando a distancia

Encare el mando a distancia hacia ese punto de la pantalla LCD.

Parte posterior

Nota

Para obtener información detallada sobre las conexiones de los cables, consulte Conexión de los cables

en Configuración. La configuración de la parte posterior de la pantalla LCD puede variar ligeramente

según el modelo de pantalla LCD.

POWER S/W ON [ │] / OFF [O]

Enciende o apaga la pantalla LCD.

POWER IN

El cable de alimentación se enchufa en la pantalla

LCD y en el enchufe de la pared.

Introducción

RS232C OUT/IN (Puerto serie RS232C)

Puerto de programa MDC (Control de visualiza-

ción múltiple)

DVI/PC/HDMIIN[DVI/PC/HDMIAUDIO

IN] (PC/DVI/HDMI Terminal de conexión para

el audio (entrada)

DVI / PC / HDMI IN [HDMI]

Conecte el terminal HDMI de la parte posterior

de la pantalla LCD con el terminal HDMI del dis-

positivo de salida digital mediante un cable

HDMI.

DVI / PC / HDMI IN [RGB](Terminal de

conexión para vídeo PC)

Mediante un cable D-Sub (D-Sub de 15 patillas)

- Modo PC (PC analógico)

DVI / PC / HDMI IN [DVI] (Terminal de

conexión para vídeo PC)

Mediante un cable DVI (DVI-D a DVI-D) - Modo

DVI (PC digital)

DC OUT [5V/1.5A]

Conecte al conector POWER de las cajas del

sintonizador de TV o de red.

Asegúrese de que conecta el terminal DC-OUT a

la caja del sintonizador del televisor autorizado

[SBB-DT*].

De lo contrario se podría dañar el producto.

AV IN [VIDEO] (Terminal de conexión para

vídeo)

Conecte el terminal [ VIDEO ] del monitor y el

terminal de salida de vídeo del dispositivo externo

con un cable de vídeo.

AV AUDIO IN [L-AUDIO-R](Terminal de

conexióndel audiode lapantalla LCD(entrada))

Introducción

AV AUDIO OUT [L-AUDIO-R] (terminal de

conexión del audio de la pantalla LCD (salida))

BNC/COMPONENT OUT[R/PR, G/Y, B/PB,

H, V]

((Terminal de conexión para BNC/componentes

(salida))

Conexión BNC (PC analógico): conexión de los

puertos R, G, B, H, V

Conexión de componentes: conexión de los pu-

ertos PR, Y, PB

BNC/COMPONENTIN[R/PR,G/Y,B/PB,H,

((Terminal de conexión para BNC/componentes

(entrada))

Kensington Lock

El bloqueo Kensington es un dispositivo que se

utiliza para fijar físicamente el sistema cuando se

utiliza en un sitio público. El dispositivo de blo-

queo debe adquirirse por separado. El aspecto y

el método de bloqueo pueden variar respecto a la

ilustración, según el fabricante. Consulte el man-

ual que se proporciona con el bloqueo Kensington

para un uso adecuado. El dispositivo de bloqueo

debe adquirirse por separado.

Nota

La ubicación del bloqueo Kensington puede ser

diferente, según su modelo.

Uso del bloqueo antirrobo Kensington

1. Inserte el dispositivo de bloqueo en la ranura

Kensington del monitor y gírelo en el

sentido del bloqueo .

2. Conecte el cable de bloqueo Kensington.

3. Fije el bloqueo Kensington a una mesa o un

objeto de oficina pesado.

Introducción

Nota

Consulte Conexión de los cables para obtener más información acerca de los cables de conexión.

Mando a distancia

Nota

El rendimiento del mando a distancia puede resultar afectado por un televisor u otro dispositivo elec-

trónico que funcionen cerca de la pantalla LCD, provocando un mal funcionamiento debido a las

interferencias con la frecuencia.

POWER

OFF

Number Buttons

Botón DEL

+ VOL -

MUTE

TV/DTV

INFO

BOTONES DE COLORES

TTX/MIX

STILL

AUTO

S.MODE

MDC

LOCK

SOURCE

ENTER/PRE-CH

CH/P

D.MENU

GUIDE

RETURN

Botones arriba/abajo, derecha/izquierda

EXIT

SRS

MagicInfo

P.MODE

Introducción

DUAL/MTS

PIP

SWAP

1. POWER Enciende el producto.

2. Off Apaga el producto.

3. Number Buttons Púlselo para cambiar el canal.

4. Botón DEL

El botón "-" funciona sólo para DTV. Se utiliza para seleccionar

MMS (multicanal) para un DTV.

5. + VOL - Ajusta el volumen de audio.

6. MUTE Hace una pausa (silencia) temporalmente la salida de audio. Se

muestra en la esquina inferior izquierda de la pantalla. El audio se

reanuda si se pulsa MUTE o - VOL + en el modo de silencio.

7. TV/DTV Selecciona directamente los modos de TV y DTV.

8. MENU Abre el menú en pantalla y sale del menú o cierra el menú de ajuste.

9. Activa un elemento resaltado del menú.

10. INFO La información actual de la imagen aparece en la esquina superior

izquierda de la pantalla.

11.COLOR BUTTONS Púlselo para agregar o borrar canales y para guardarlos en la lista

de canales favoritos del menú “Lista de canales”.

12. TTX/MIX Los canales de televisión proporcionan servicios de información

escrita a través del teletexto.

- Botones del teletexto

Para obtener más información > TTX / MIX

13.STILL Pulse el botón una vez para congelar la pantalla. Vuelva a pulsarlo

para descongelarla.

14.AUTO Ajusta la pantalla automáticamente en el modo PC. Cuando se

cambia la resolución en el panel de control, la función se ejecuta

automáticamente.

15. S.MODE Cuando se pulsa este botón, se muestra el modo actual en la parte

central inferior de la pantalla. La pantalla LCD cuenta con un am-

plificador estéreo de alta fidelidad incorporado. A continuación,

vuelva a pulsar el botón para pasar los modos preconfigurados

disponibles. ( Estándar →Música →Película →Diálogo →

Personal)

16.MDC Botón de lanzamiento rápido de MDC.

Introducción

17.LOCK Activa o desactiva todas las teclas del funciones del mando a dis-

tancia y de la pantalla LCD excepto los botones de encendido y

LOCK.

18. SOURCE Pulse el botón para cambiar la SOURCE de la señal de entrada.

El cambio de SOURCE sólo se permite en dispositivos externos

conectados al monitor a la vez.

19. ENTER/PRE-CH Este botón se utiliza para volver al canal anterior inmediatamente.

20. CH/P En el modo TV, selecciona los canales de TV.

21.D.MENU Pantalla del menú DTV

22.GUIDE Pantalla de la guía electrónica de programas (EPG).

23. RETURN Vuelve al menú anterior.

24. Botones arriba/abajo, dere-

cha/izquierda

Se mueve de un elemento de menú a otro horizontalmente, verti-

calmente o ajusta los valores seleccionados del menú.

25. EXIT Sale de la pantalla del menú.

26. SRS Selecciona el modo SRS TruSurround XT.

27.MagicInfo Botón de lanzamiento rápido de MagicInfo .

28. P.MODE Cuando se pulsa este botón, se muestra el modo de imagen actual

en la parte central inferior de la pantalla.

AV / HDMI / TV : P.MODE

La pantalla LCD tiene cuatro ajustes de imagen automáticos es-

tablecidos previamente en la fábrica. A continuación, vuelva a

pulsar el botón para pasar los modos preconfigurados disponibles.

( Dinámico →Estándar →Película →Personal)

PC / DVI / MagicInfo: M/B (MagicBright)

MagicBright es una función que proporciona el entorno de visu-

alización óptimo, dependiendo del contenido de la imagen que se

esté viendo. A continuación, vuelva a pulsar el botón para pasar

los modos preconfigurados disponibles. (Ocio →Internet →

Texto →Personal)

29. DUAL/MTS DUAL-

Mientras se ve la televisión se pueden activar STEREO/MONO,

DUAL l / DUAL ll y MONO/NICAM MONO/NICAM STEREO,

según el tipo de emisión, con el botón DUAL del mando a dis-

tancia.

MTS-

Puede seleccionar el modo MTS (Multichannel Television Ster-

eo).

Introducción

Otros manuales para 320MP-2 - SyncMaster - 32" LCD Flat Panel...

Tabla de contenidos

Otros manuales de Monitor de Samsung

Samsung

Samsung SyncMaster 153V Manual de usuario

Samsung

Samsung SyncMaster 591s Manual de usuario

Samsung

Samsung SyncMaster 721N Manual de usuario

Samsung

Samsung S27C650P Manual de usuario

Samsung

Samsung S49A95 U Series Manual de usuario

Samsung

Samsung 730MW - SyncMaster - 17" LCD Monitor Manual de usuario

Samsung

Samsung SyncMaster CKG7507L Manual de usuario

Samsung

Samsung SMO-150TP Manual de usuario

Samsung

Samsung SyncMaster 172MP Manual de usuario

Samsung

Samsung S27A60 A Series Manual de usuario

Samsung

Samsung 400FP-2 - SyncMaster - 40" LCD Flat Panel... Manual de usuario

Samsung

Samsung PH55F-P Manual de usuario

Samsung

Samsung SyncMaster 320TSn-3 Manual de usuario

Samsung

Samsung SyncMaster 320MX-3 Manual de usuario

Samsung

Samsung FPT5084 - 50" Plasma TV Manual de usuario

Samsung

Samsung Flip WM85A-W Manual de usuario

Samsung

Samsung SyncMaster 400BX Manual de usuario

Samsung

Samsung SyncMaster 730MP Manual de usuario

Samsung

Samsung LTN173KT02-T01 Manual de usuario

Samsung

Samsung 2033SW - SyncMaster - 20" LCD Monitor Manual de usuario

Samsung

Samsung DB10D Manual de usuario

Samsung

Samsung SyncMaster 150MB Manual de usuario

Samsung

Samsung SyncMaster 920LM Manual de usuario

Samsung

Samsung P2370HD - Full 1080p HDTV LCD Monitor Manual de usuario

Manuales populares de Monitor de otras marcas

Linear Acoustic

Linear Acoustic LQ-1000 Manual de usuario

AOC

AOC I2579V Manual de usuario

Gateway

Gateway FPD1520 Manual de usuario

Furuno

Furuno Mu 120c Manual de usuario

Asus

Asus VB171D - 17" LCD Monitor Manual de usuario

Dell

Dell S2230MX Instrucciones de uso

Philips

Philips 107C64 Manual de usuario

Dell

Dell S2409WFP Manual de usuario

EverFocus

EverFocus EN-7517E Manual de usuario

Panasonic

Panasonic TH152UX1 - 152" PLASMA TV Manual de usuario

Dell

Dell Precision 7680 Manual de instrucciones

LG 50PM1M - - 50" Plasma Panel Manual de usuario

Bosch

Bosch DDU 9 Manual de usuario

Acer

Acer A231HL Manual de usuario

Philips

Philips 86BDL4152T Manual de usuario

NEC

NEC AccuSync LCD5V Manual de usuario

Emay

Emay SleepO2 Manual de usuario

IBM

IBM 6360 Instrucciones de instalación
