Samsung 2263DX - SyncMaster - 22" LCD Monitor Manual de usuario

SyncMaster 2263DX

LCD Monitor

Manual del usuario

Introducción

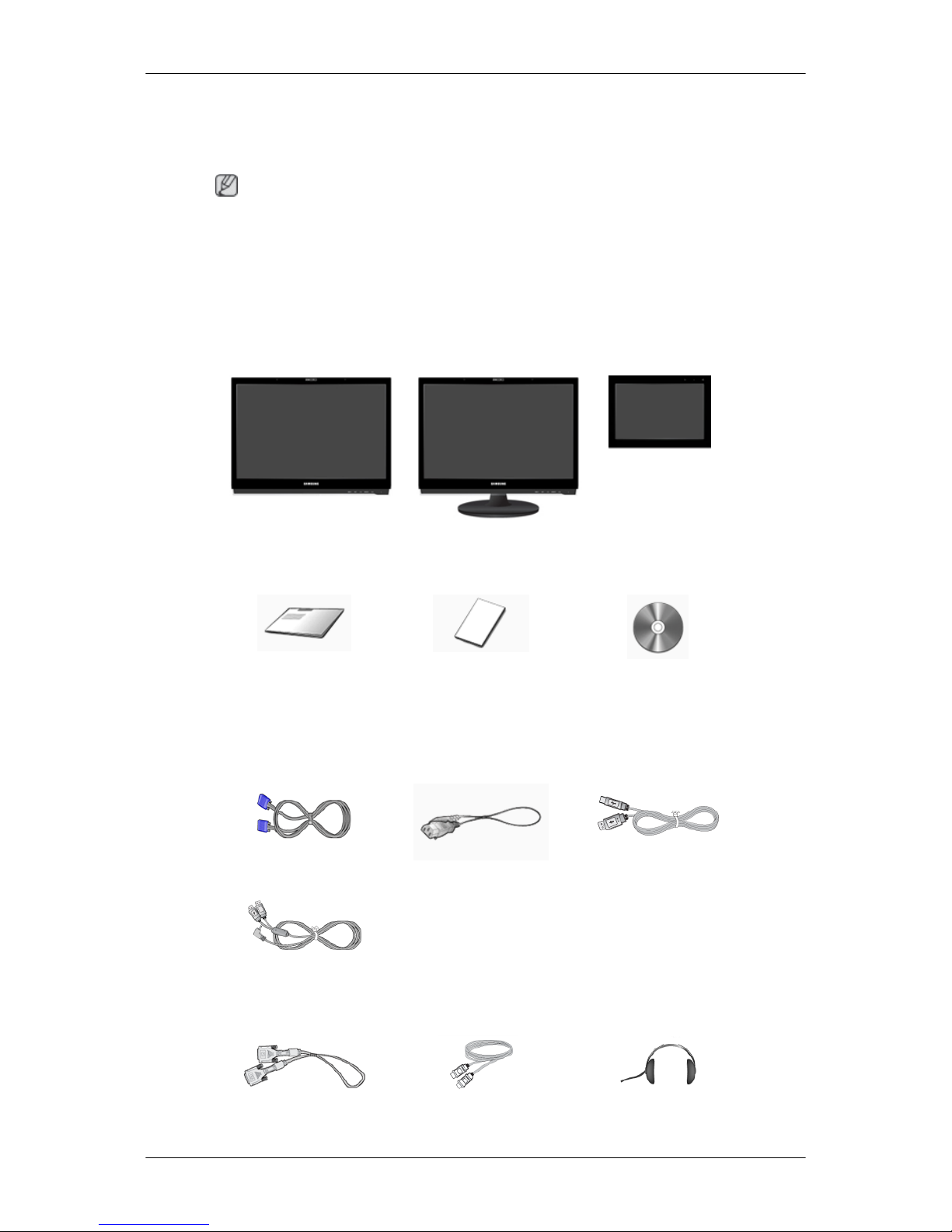

Contenido del embalaje

Nota

Compruebe que los artículos siguientes vengan incluidos con su monitor.

Si falta alguno, póngase en contacto con su distribuidor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Desembalaje

Sin soporte Con soporte Monitor USB

Manuales

Guía de configuración rápida Tarjeta de garantía

(No disponible en todos los

lugares)

Manual del usuario

Cables

Cable D-sub Cable de alimentación Cable USB

Cable USB

Se vende por separado

Cable de DVI Cable HDMI Auriculares

Otros

Paño de limpieza

Nota

Sólo se suministra para productos de color negro reluciente como una característica del producto.

Su monitor

Configuración inicial

Seleccione el idioma con las teclas de arriba y abajo.

El contenido que se muestra desaparece tras 40 segundos.

Pulse dos veces el botón de encendido, para apagarlo y encenderlo otra vez. Se mostrará de nuevo.

Se puede visualizar hasta tres (3) veces. Es necesario ajustar la resolución del ordenador antes de

alcanzar la cuenta máxima.

Nota

La resolución que se muestra en la pantalla es la óptima para este producto.

Ajuste la resolución del ordenador para que sea la misma que la resolución óptima de este producto.

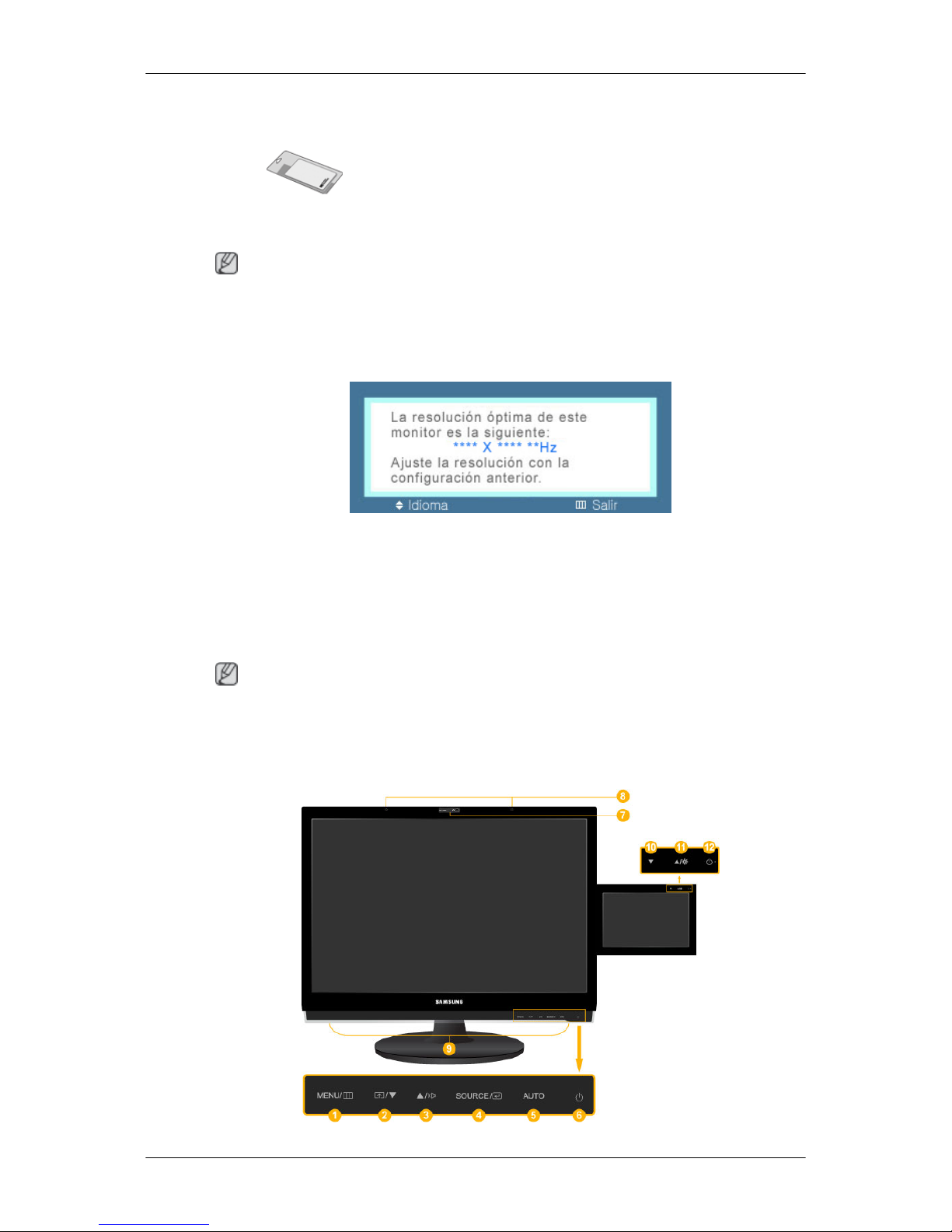

Parte delantera

Introducción

MENU Botón [MENU/ ]

Abre el menú en pantalla y sale del menú. Se usa también para salir del menú de

la pantalla o volver al menú anterior.

Tecla personaliz.

Puede personalizar la asignación de la tecla para el botón Personal de acuerdo con

sus preferencias.

Nota

Puede configurar la Tecla personaliz. para una función necesaria con Configu-

ración > Tecla personaliz..

Botón Volumen

Cuando no haya visualización en la pantalla, pulse el botón para ajustar el volumen.

>> Haga clic aquí para ver un clip de animación

Botones de ajustes [ ]

Ajustan los elementos del menú.

Botón SOURCE / Botón Intro [ ]

Pulse 'SOURCE/ ' y a continuación seleccione la señal de vídeo cuando la pan-

talla está apagada. (Cuando se pulsa el botón 'SOURCE/ ' para cambiar el modo

de entrada, aparece un mensaje en la parte superior izquierda de la pantalla que

muestra el modo actual: señal de entrada analógica o digital.)

/ Activa un elemento resaltado del menú.

Nota

Si selecciona el modo digital, debe conectar el cable DVI a su monitor y al puerto

DVI de la tarjeta gráfica.

>> Haga clic aquí para ver un clip de animación

Botón AUTO

Use este botón para el ajuste automático.

(Disponible solamente en el modo Analógico)

>> Haga clic aquí para ver un clip de animación

Botón de encendido [ ] / Indicador de encendido

Pulse el botón para encender o apagar el monitor.

/ Esta luz está azul durante un funcionamiento normal y parpadea en azul cuando

el monitor guarda los ajustes.

Cámara

Con esta cámara se pueden ver y enviar vídeos en los chats con vídeo.

Micrófono

Con este micrófono se puede ver y enviar audio en los chats con vídeo.

Altavoz

Puede escuchar el sonido conectando la tarjeta de sonido del PC al monitor.

Introducción

- En este modelo de monitor, sólo se oye el sonido si está conectado a un PC

mediante un cable USB.

Utilice este botón para disminuir el brillo de la pantalla en un monitor USB de 7".

El LED parpadea cuando se alcanza el mínimo brillo de la pantalla o cuando se

completa el ajuste.

Utilice este botón para aumentar el brillo de la pantalla en un monitor USB de 7".

El LED parpadea cuando se alcanza el máximo brillo de la pantalla o cuando se

completa el ajuste.

Botón de encendido [ ] / Indicador de encendido

Pulse el botón Power para encender o apagar el monitor USB de 7". El indicador

Power se ilumina en azul durante el funcionamiento normal.

• Active la función para prevenir la persistencia de imágenes antes de usar el

monitor auxiliar USB de 7".

• Activación de la función

Apague el monitor USB y mantenga apretado el botón Power durante cinco

(5) segundos. Cuando se vuelve a encender el monitor se activa la prevención

de la persistencia de imágenes y el LED parpadea dos veces.

• Desactivación de la función

Apague el monitor USB y mantenga apretado el botón Power durante cinco

(5) segundos. Cuando se vuelve a encender el monitor se desactiva la preven-

ción de la persistencia de imágenes y el LED parpadea una vez.

• ¿Qué es la función para la prevención de la persistencia de imágenes?

Si una misma imagen permanece fija en el monitor auxiliar USB durante un

tiempo prologando se puede generar una persistencia de imágenes en el panel.

Esta función reduce el riesgo de persistencia de imágenes en el panel ya que

apaga y enciende automáticamente el monitor auxiliar USB durante cortos

periodos de tiempo (0,1 segundos) cada treinta (30) minutos.

Parte posterior

Nota

La configuración de la parte posterior del monitor puede variar en función del producto.

Introducción

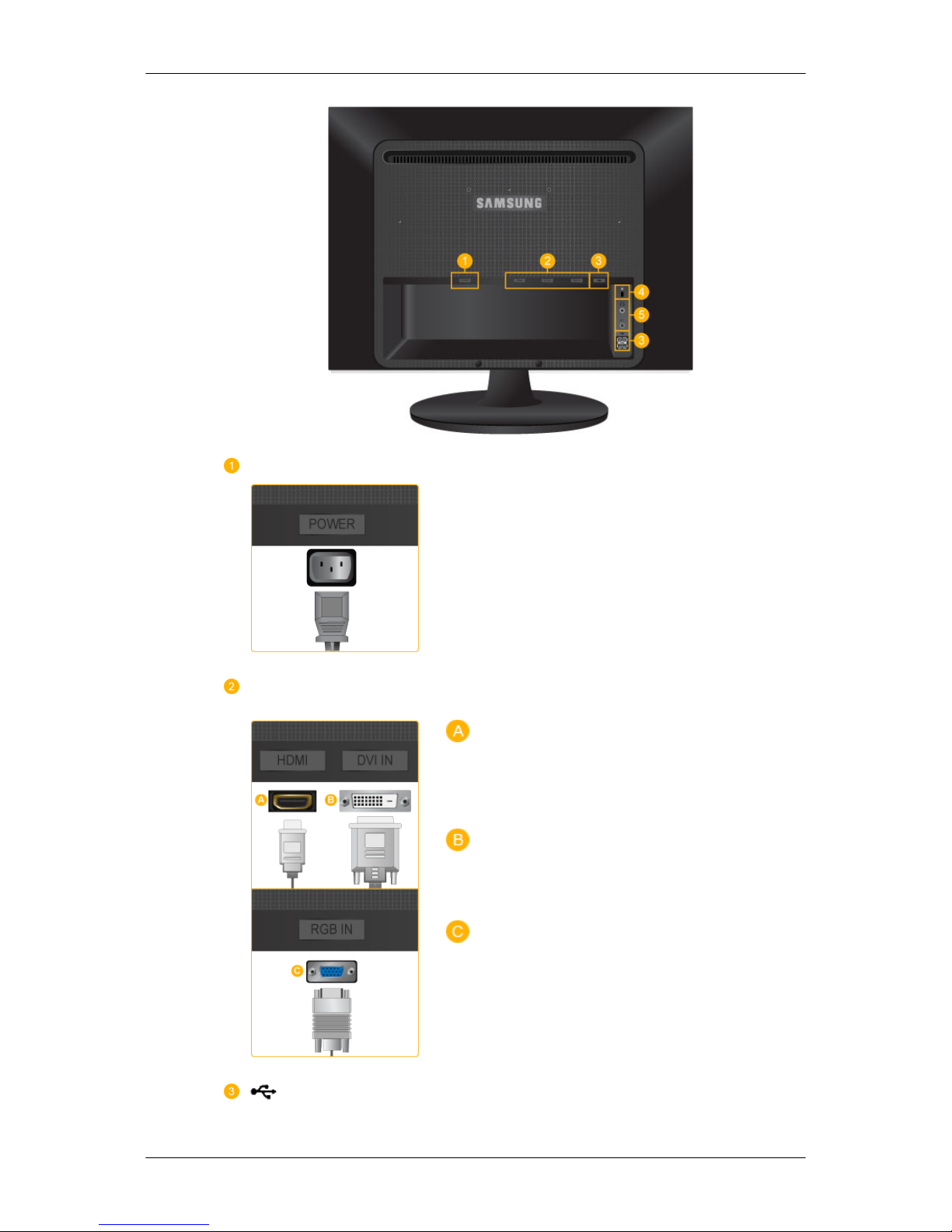

POWER

Conecte el cable de alimentación del monitor al

puerto POWER de la parte posterior del monitor.

HDMI / DVI IN / RGB IN

HDMI

Mediante un cable HDMI conecte el terminal

HDMI de la parte posterior del monitor con el

terminal HDMI del dispositivo de salida digital.

DVI IN

Conecte el cable DVI al puerto DVI IN de la parte

posterior del monitor.

RGB IN

Conecte al ordenador el terminal RGB IN de la

parte posterior del monitor.

Terminal de conexión

USB (opcional)

Introducción

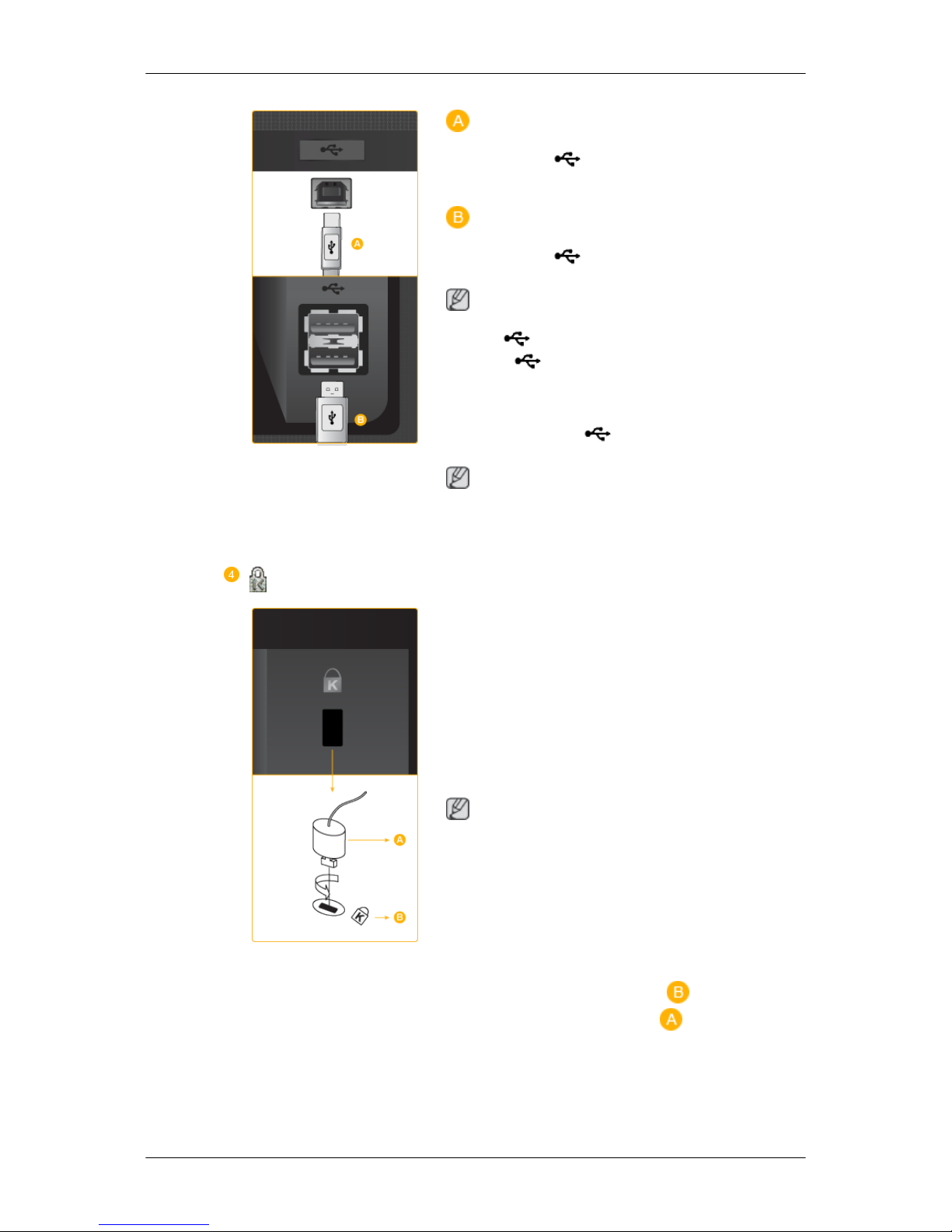

UP (puerto de carga USB)

Conecte el puerto UP del monitor al puerto

USB del ordenador mediante el cable USB.

DOWN (puerto de descarga USB)

Conecte el puerto DOWN del monitor USB

y un dispositivo USB mediante el cable USB.

Nota

Para usar DOWN (puerto de descarga), debe

conectar el UP (puerto de carga) al ordena-

dor.

Use sólo el cable USB facilitado con este monitor

para conectar el puerto UP del monitor y el

puerto USB del ordenador.

Nota

Para ver los procedimientos de conexión del mon-

itor USB de 7" consulte Conexión del monitor

USB.

Bloqueo Kensington

El bloqueo Kensington es un dispositivo que se

utiliza para fijar físicamente el sistema cuando se

utiliza en un sitio público. El dispositivo de blo-

queo debe adquirirse por separado. El aspecto y

el método de bloqueo pueden ser diferentes a los

que se muestran en la ilustración según el fabri-

cante. Consulte el manual que acompaña al Blo-

queo Kensington para utilizarlo correctamente. El

dispositivo de bloqueo debe adquirirse por sepa-

rado.

Nota

La ubicación del Bloqueo Kensington puede var-

iar según los modelos.

Utilización del bloqueo Kensington

antirrobo

1. Introduzca el dispositivo de bloqueo en la

ranura Kensington del monitor ( ) y gír-

elo en la dirección de bloqueo ( ).

2. Conecte el cable del bloqueo Kensington.

3. Fije el bloqueo Kensington a la mesa o a un

objeto estático pesado.

Introducción

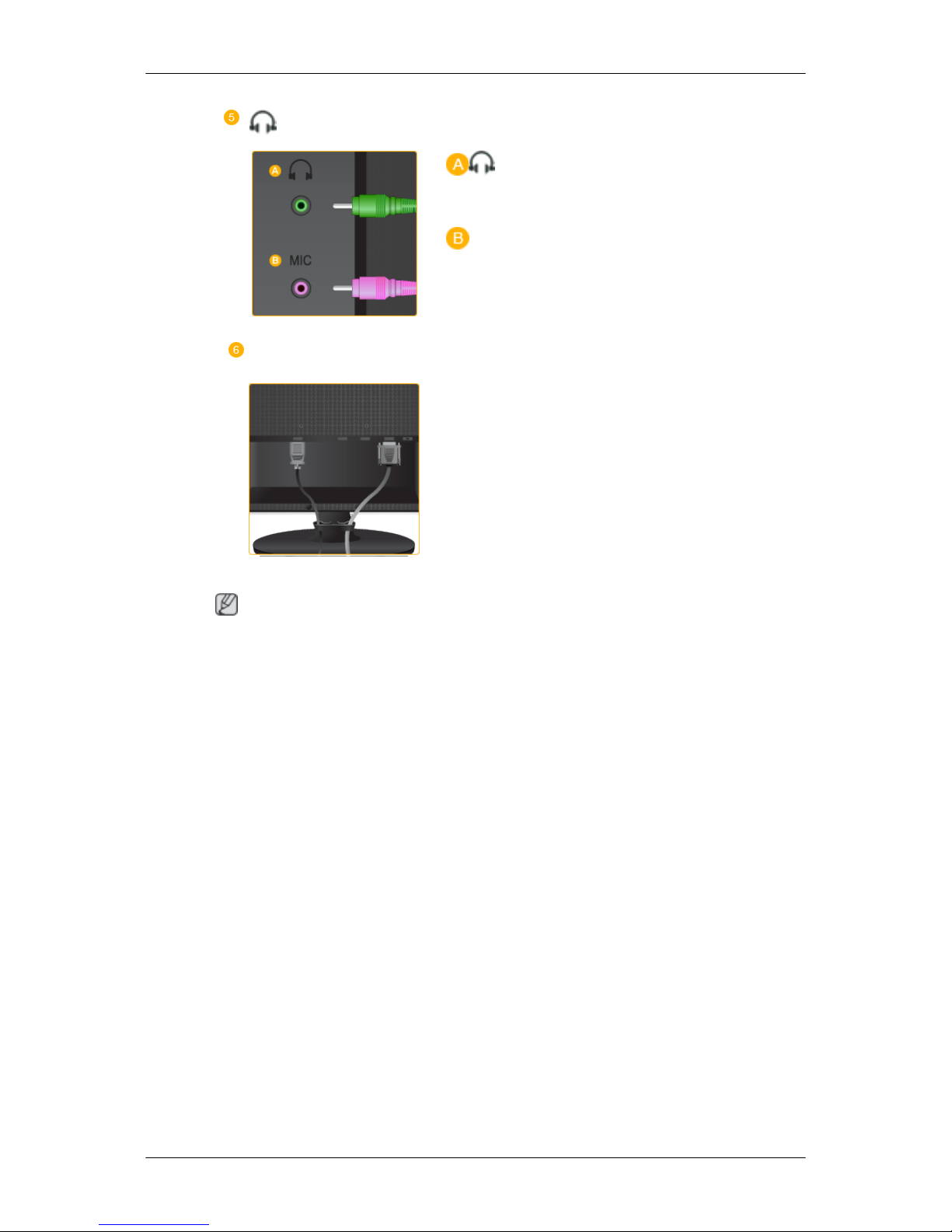

/ MIC

Terminal de salida del auricular

MIC

Conecte un micrófono al terminal MIC.

Anillo de sujeción del cable

Fije los cables mediante el anillo de sujeción, co-

mo se muestra en la ilustración.

Nota

Consulte Conexión de cables para obtener más información acerca de los cables de conexión.

Introducción

Conexiones

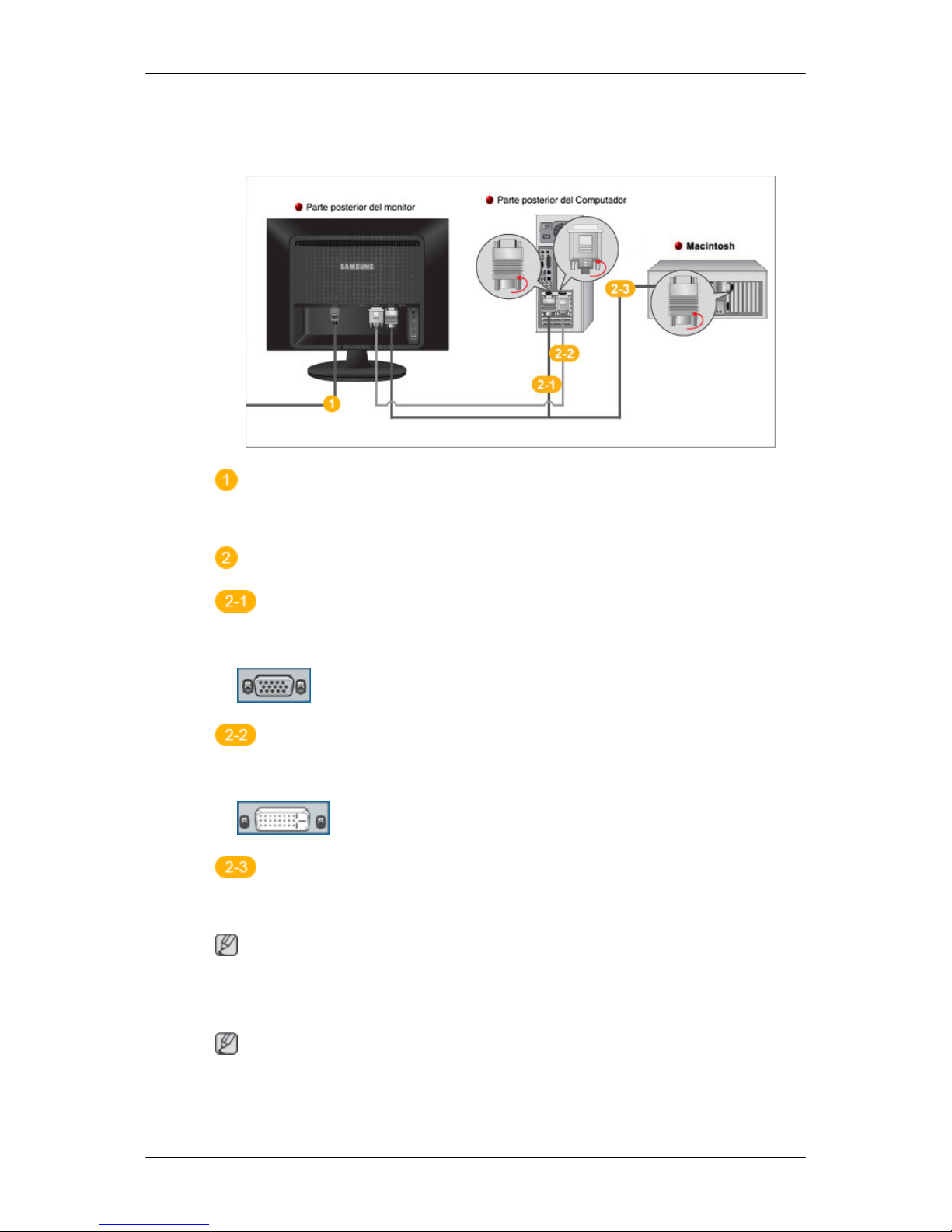

Conexión de cables

Conecte el cable de alimentación del monitor al puerto de power de la parte posterior del monitor.

Enchufe el cable de alimentación del monitor en una toma de corriente cercana.

Use una conexión apropiada para el ordenador.

Uso del conector D-Sub (analógico) en la tarjeta de vídeo.

• Conecte el cable de señal al puerto D-Sub de 15 patillas, en la parte posterior del monitor.

[RGB IN]

Uso del conector D-Sub (digital) en la tarjeta de vídeo.

• Conecte el cable DVI al puerto DVI IN de la parte posterior del monitor.

[DVI IN]

Conexión a un ordenador Macintosh.

• Conecte el monitor y el ordenador Macintosh mediante el cable de conexión D-sub.

Nota

Si el monitor y el ordenador están conectados, puede encenderlos y utilizarlos.

Conexión HDMI

Nota

Se pueden conectar dispositivos de salida digital al monitor.

Se puede disfrutar de una mejor calidad de pantalla y de sonido.

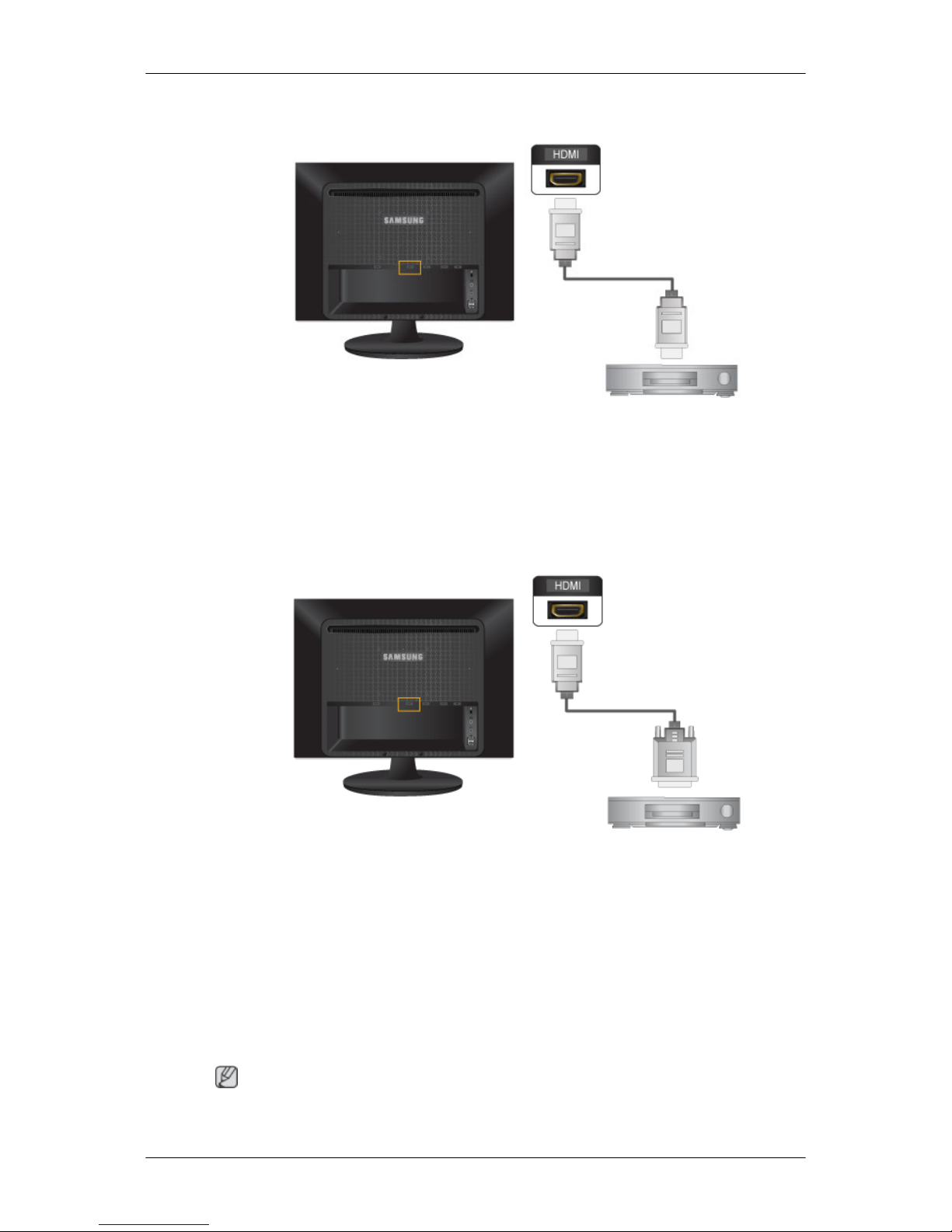

Conexión mediante un cable HDMI

1. Los dispositivos de entrada como el DVD digital están conectados al terminal HDMI del monitor

mediante el cable HDMI. Una vez realizadas todas las conexiones, conecte los cables de alimen-

tación del monitor y del DVD (o del dispositivo conectado al terminal de salida digital).

Seleccione HDMI con el botón SOURCE.

Conexión mediante un cable DVI a HDMI

1. Conecte el terminal de salida DVI de un dispositivo con salida digital al terminal HDMI del

monitor mediante el cable DVI a HDMI.

2. Para escuchar el sonido a través de un dispositivo externo, consulte la información del manual

del usuario del dispositivo sobre cómo conectar el dispositivo.

3. Una vez realizadas todas las conexiones, conecte los cables de alimentación del monitor y del

DVD (o del dispositivo conectado al terminal de salida digital).

4. Seleccione HDMI con el botón SOURCE .

Nota

Si sólo conecta el cable DVI a HDMI sin conectar la fuente de sonido, éste no se oirá.

Conexiones
